GBT20655-2006防护服装机械性能抗剂穿性的测定.docx

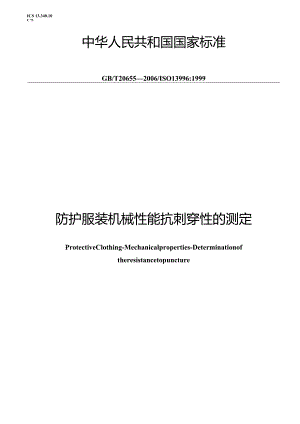

ICS 13.340.10C 73中华人民共和国国家标准GB/T206552006/ISO13996:1999防护服装机械性能抗刺穿性的测定ProtectiveClothing-Mechanicalproperties-Determinationoftheresistancetopuncture200dr12-07发布2007-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布本标准等同采用ISO13996:1999(E)防护服装机械性能抗刺穿性的测定。本标准由国家安全生产监督管理总局提出。本标准由全国个体防护装备标准化技术委员会(SAC/TCII2)归口。本标准负责起草单位：中国人民解放军总后勤部军需装备研究所、国家特种防护服装质量监督检验中心。本标准主要起草人：张华、张燕、仇美君、权美子、倪济云。防护服装机械性能抗刺穿性的测定1范围本标准规定了防护服装和防护服装材料的抗刺穿性的测定方法。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。但是，我们鼓励根据本标准达成协议的各方研究是否可以使用下述这些规范性文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。ISO2231橡胶或塑料涂覆织物预处理和试验的标准环境3术语和定义下列术语和定义适用于本标准。3 .1抗刺穿性punctureresistance使试验钉以一定速度穿透试验样品所需的最大力。注：单位为牛顿。4取样从样品中随机抽取四组试样，每组试样直径不小于50nun以确保符合夹具尺寸要求。5试验方法5.1 试验仪器5.1.1 强力测试仪该设备具有的垂直行程不小于100mm,具有恒定速度（Ioo±10）mmmin0同时还要配备一台记录力和形变的装置。5.1.2 试验钉由钢制成，最小硬度60HRCo它的尺寸和结构如图1所示。试验钉每使用500次或使用满一年，就应用光学显微镜检查。当试样易造成试验钉损耗时，应增加检查的频率。如果检查结果表明试验钉不符合图1的尺寸，便应更换试验钉。5.1.3 试样夹环夹环包含2个钢盘和4个夹持螺母，钢盘厚度不小于IomIn,中心有直径为（20±0.5）mm的孔。夹环可确保试样在试验中不发生滑动。如图2所示。注：必要时，可以用辅助夹紧工件防止试样滑动或减少对试样的磨损。5.2 预处理试样应按照ISO2231的要求进行预处理。试验过程中如果有迹象显示材料不受湿度的影响，则可以忽略湿度预处理。GB206552006IS013996:1999图1试聆钉材料：钢的硬度60HRC01试样；2-试验钉。图2典型夹环布局5.3 试验步骤将样品和夹环放在强力测试仪（5.1.1）上。牢固地将试样夹在夹环（5.L3）之间，使试样的外表面朝向试验钉（5.1.2）。旋紧螺母保证试样不会滑动或损坏。将试验钉以恒定速率（100±10）mm/Inin穿透试样。如果试验钉接触试样后顶伸高度达25Inm仍无法穿透，应终止试验，同时在报告中注明。依次测试每个试样，记录穿透试样所需的最大力。6结果计算计算4个试样的最大穿透力的算术平均值。7试验报告试验报告应包含以下内容： 本标准的编号和年号；一试验样品的所有必要信息； 每个样品的试验结果； 最大穿透力平均值； 记录任何与本标准规定方法的率同以
