免拆式桁架楼承板的选用与设计说明、常用型号规格、细石混凝土板抗冲击性能试验方法.docx

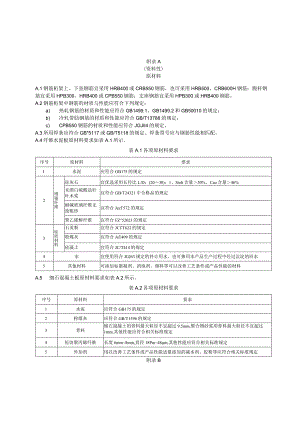

附录A(资料性)原材料A.1钢筋桁架上、下弦钢筋宜采用HRB400或CRB550钢筋，也可采用HRB500、CRB600H钢筋；腹杆钢筋宜采用HPB300、HRB400或CPB550钢筋；支座钢筋宜采用HPB300或HRB400钢筋。A.2钢筋桁架中钢筋的材质与性能应符合下列规定：a) 热轧钢筋的材质和性能应符合GB1499.1、GB1499.2和GB50010的规定；b) 冷轧带肋钢筋的材质和性能应符合GB/T13788的规定；c) CPB550钢筋的材质和性能应符合JGJIl4的规定。A.3所用焊条应符合GB"5117或GB/T5118的规定。焊条型号应与钢筋性能相匹配。A.4纤维水泥板原材料要求如表A.1所示。表A.1各项原材料要求序号原材料要求I水泥应符合GB175的规定2增强纤维硅灰石宜优选采用长径比L/D：(2030)：1、Sieh含量50%、Cao含量46%未漂白硫酸盐针叶木浆宜符合GB/T24321中合格品的规定耐碱玻璃纤维无捻粗纱宜符合JezT572的规定聚乙烯醇纤维宜符合FZ"52023的规定3硅质材料石英粉宜符合JCTT622的规定粉煤灰宜符合JaT409的规定硅藻土宜符合JC/T414的规定4水宜使用符合JGJ63规定的拌合用水，也可掺用本产品生产过程中经过沉淀的回水5其他材料可添加如絮凝剂、消泡剂、颜料等可以改善工艺条件或产品性能的材料A.5细石混凝土板原材料要求如表A.2所示。表A.2各项原材料要求序号原材料要求1水泥应符合GB175的规定2粉煤灰应符合GB/T1596的规定3骨料细石混凝土用骨料最大粒径不宜超过9.5mm,聚合物砂浆用骨料最大粒径不宜超过1mm,其他性能应符合相关标准规定4短切聚丙烯纤维长度6mm8mm,直径18Pm48m,其他性能应符合相关标准规定5外加剂用以改善工艺条件或产品性能适量添加的减水剂、胶粉等应符合相关标准规定附录B（资料性）免拆式桁架楼承板的选用与设计说明8.1 免拆式桁架楼承板的性能特点免拆式桁架楼承板的性能特点应符合下列规定：a）免拆式桁架楼承板适用于工业与民用建筑及构筑物的组合楼盖。在施工阶段可承受楼板湿混凝士自重与一定的施工荷载，免拆式桁架楼承板内力计算分为两种情况：1）当免拆底模采用纤维水泥板时，免拆底模厚度不计入受力钢筋的保护层厚度，免拆式桁架楼承板内力计算可不考虑钢筋桁架与底模的协同受力；2）当免拆底模采用细石混凝土板时，免拆底模厚度可计入受力钢筋的保护层厚度，免拆式桁架楼承板内力计算宜考虑底模与钢筋桁架协同受力，可采用组合构件的简化方法计算,也可采用有限元方法计算。b）在使用阶段钢筋桁架上下弦钢筋与混凝土整体共同工作承受使用荷载。该产品可用于单向简支板，通过加设板支座负筋，可用于单向连续板；还可加设与钢筋桁架垂直方向的板底钢筋及板支座负筋，用于简支或连续双向板。8.2 免拆式桁架楼承板的选用与设计说明免拆式桁架楼承板的选用应进行施工和使用两阶段设计。对一般民用建筑单向简支板或连续板，在施工阶段，除楼板自重外的施工活荷载标准值不应大于L5kNm2时，免拆式桁架楼承板常用型号的允许跨度应按表C.2、表C.3选用。单向连续板的支座负筋、简支或连续双向板垂直于钢筋桁架方向的板底钢筋及支座负筋均应按计算确定。附录C（斐料性）免拆式桁架楼承板常用型号规格C.1免拆式桁架楼承板常用钢筋规格组合编号应符合表C.1的规定。表CJ常用钢筋规格组合编号钢筋规格组合编号钢筋直径mm上弦下弦腹杆1864.52a884.52b8852c885.53a1084.53b10853c1085.54a10104.54b101054c10105.55a12855b1285.55c12866a121056b12105.56c121067a121257b12125.57c12126C.2纤维水泥板免拆式桁架楼承板常用型号规格及技术参数应符合表C.2的规定。表C.2纤维水泥平板免拆式桁架楼承板常用型号及技术参数免拆式桁架楼承板板厚mm施工最大适用跨度in型号钢筋桁架高度mm钢筋桁架规格无支撑中间支撑ATDl-la-7070Ia1001.32.2ATDl-2a-702a1.42.5ATDl-3b-7O3b2.14.2ATDl-5a-7O5a2.24.5ATDl-6a-706a2.34.7ATDl-2a-8O802aHO1.32.7ATDl-3a-8O3a2.33.7ATDl-3b-8O3b2.34.7ATDl-6a-806a2.55.0ATDl-la-9090la1201.52.6ATDl-2a-9O2a1.53.0ATDl-3a-9O3a2.43.5ATDl-3b-9O3b2.45.1ATDl-5a-905a2.55.3ATDl-6a-906a2.75.4ATDl-Ia-100I(X)la1301.62.7ATDl-3a-1003a2.63.2ATDl-3b-1003b2.65.4ATDl-5a-1005a2.75.5ATDl-6a-1006a2.95.5ATDl-2a-H0IlO2a1401.72.9ATDl-2b-1102b1.73.4ATDl-3b-1103b2.75.2ADl-3c-1103c2.75.7ATDl-5b-1105b2.85.8ATDl-7a-1107a3.16.0ATDl-2a-1201202a1501.72.5ATDl-2b-1202b1.73.6ATDl-3b-1203b2.84.8ATDl-3c-1203c2.85.9ATDl-Sb-1205b3.06.0ATDl-6b-1206b3.26.3免拆式桁架楼承板板厚(mm)施工最大适用跨度(m)型号钢筋桁架高度(mm)钢筋桁架规格无支撑中间支撑ATDl-2b-1301302b1601.83.7ATDl-3b-1303b2.94.5ATDl-3c-13O3c2.94.5ATDl-5a-1305a3.14.5ATDl-6b-1306b3.36.5ATD1-7a-1307a3.46.5ATDl-2b-1401402b1701.93.9ATD1-3c-1403c3.05.9ATDl-5b-1405b3.25.9ATDl-6c-l406c3.46.5ATDl-2b-1501502b1802.03.5ATDl-2c-1502c2.04.0ATDl-3c-1503c3.15.5ATDl-5c-1505c3.36.5ATDl-6c-l5O6c3.56.8ATDl-2b-1601602b1902.03.0ATDl-2c-1602c2.04.1ATDl-3c-16O3c3.25.0ATDl-5c-1605c3.46.6ATDl-6c-1606c3.77.0ATDl-2c-17O1702c2002.14.2ATDl-3c-1703c3.34.6ATDl-3d-1703d3.36.4ATD1-6c-1706c3.87.2注1：施工最大适用跨度中“无支撑”指不设置临时支撑的两端简支板情况，“中间支撑”指跨中设置一道临时支撑的两等跨连续板情况；注2：上、下弦钢筋采用HRB4(X),腹杆钢筋采用性能等同CRB55O的冷轧钢筋；注3：钢筋桁架间距按20Omm计算，垂直于钢筋桁架方向上部钢筋位于钢筋桁架上弦钢筋下方。C.3细石混凝土板免拆式桁架楼承板常用型号规格及技术参数应符合表C.3的规定。表C.3细石混凝土板免拆式桁架楼承板常用型号及技术参数免拆式桁架楼承板板厚mtn施工最大适用跨度in型号钢筋桁架高度mm钢筋桁架规格无支撑中间支撑ATD2-1-606011001.53.0ATD2-2a-602a1.63.1ATD2-3a-6O3a1.73.2ATD2-4a-604a1.73.2ATD2-5a-605a1.73.2ATD2-6a-606a1.83.3ATD2-1-70701IlO1.83.5ATD2-2a-702a1.83.3ATD2-3a-7O3a1.93.4ATD2-4a-7O4a2.23.6ATD2-5a-7O5a2.23.6ATD2-6a-7O6a2.33.6ATD2-1-8O8011201.93.6ATD2-2a-8O2a1.94.0ATD2-3a-8O3a2.24.0ATD2-4a-804a2.34.0ATD2-5a-8O5a2.44.0ATD2-6a-806a2.44.0ATD2-7a-807a2.54.1ATD2-1-909011302.03.8ATD2-2a-9O2a2.04.3ATD2-3a-9O3a2.24.3ATD2-4a-904a2.44.3ATD2-5a-9O5a2.64.3ATD2-6a-906a2.74.3ATD2-7a-9O7a2.74.3免拆式桁架楼承板板厚mm施工最大适用跨度m型号钢筋桁架高度mm钢筋桁架规格无支撑HJX挣ATD2-2a-l(X)1002a1402.24.5ATD2-3a-l(X)3a2.64.7ATD2-4a-l(X)4a2.64.7ATD2-5a-1005a2.74.7ATD2-6a-1006a2.94.7ATD2-7a-1007a3.14.7ATD2-2b-110IlO2b1502.34.7ATD2-3b-1103b2.75.0ATD2-4b-1104b2.95.0ATD2-5b-1105b2.95.0ATD2-6b-1106b3.15.0ATD2-7b-1107b3.15.2ATD2-2b-12O1202b1602.44.8ATD2-3b-I2O3b2.95.4ATD2-4b-1204b3.15.4ATD2-5b-12O5b3.15.4ATD2-6b-l2O6b3.25.4ATD2-7a-1207b3.35.6ATD2-2b-13O1302b1702.65.0ATD2-3b-13O3b3.05.8ATD2-4b-1304b3.15.5ATD2-5b-13O5b3.25.8ATD2-6b-l3O6b3.35.9ATD2-7b-13O7b3.35.9ATD2-2c-1401402c1802.85.4ATD2-3c-14O3c3.16.0ATD2-4c-1404c3.25.7ATD2-5b-1405b3.35.9ATD2-6b-l4O6b3.56.0ATD2-7b-1407b3.66.2免拆式桁架楼承板板厚tnm施工最大适用跨度m型号钢筋桁架高度mm钢筋桁架规格无支撑中间支撑ATD2-2c-1501502c1902.95.6ATD2-3c-15O3c3.16.5ATD2-4c-1504c3.36.5ATD2-5c-1505c3.46.5ATD2-6c-1506c3.66.5ATD2-7c-1507c3.86.5ATD2-2c-1601602c2003.05.8ATD2-3c-1603c3.26.6ATD2-4c-1604c3.36.6ATD2-5c-1605c3.56.8ATD2-6c-1606c3.66.8ATD2-7c-1607c3.96.8ATD2-4c-1701704c2103.26.5ATD2-5c-1705c3.67.2ATD2-6c-1706c3.77.2ATD2-7c-1707c4.17.2注1：施工最大适用跨度中“无支撑”指不设置临时支撑的两端简支板情况，“中间支撑”指跨中设置一道临时支撑的两等跨连续板情况：注2：上、下弦钢筋采用HRB400,腹杆钢筋采用性能等同CRB550的冷轧钢筋；注3：钢筋桁架间距按20Omm计算，垂直于钢筋桁架方向上部钢筋位于钢筋桁架上弦钢筋下方。（斐料性）细石混凝土抗冲击性能试验方法D.1本试验采用直径为150mm、厚度为63mm±3mm的圆饼形试件。每组六个试件，用28d龄期的试件进行试验，也可按所要求的龄期进行试验。D.2抗冲击性能试验所用设备应符合下列规定：1）设备由冲击架、冲击球、冲击锤组成，并应符合图D.1的规定。2）落锤式冲击试验机,落锤重量4kg20kg,0.5kg可调，落锤高度40Omm2000mm,IOmm可调；也可采用满足图D.I要求的自制试验装置。3）冲击架底盘上四块挡板中相对间距为160mm,即挡板与试件表面距离为5mm。冲击架高应保证冲击锤心距冲击球表面5OOmm04）冲击球直径63mm,钢质。5）冲击锤重4.5kg,钢质。/L标引序号说明：I4.5kg钢质冲锤：2钢球；3试件；4一冲击架底盘；5一挡板。图DJ冲击试验装置D.3试验应按下列步骤进行：D试验前一天取出试件，晾干表面。将晾干后的试件放在冲击架底盘中央，在试件顶面中央放置好冲击钢球。2）将冲击锤自50Omm的高度自由落下，冲击放置在试件顶面的冲击钢球，每完成一次冲击即为一次循环。3)观察试件表面(顶面和底面)，试件表面出现第一条裂缝时的冲击次数即为初裂冲击次数M。4)继续反复进行冲击循环，直至试件与冲击架的四块挡板中任意的三块相接触时，这一冲击次数即为破坏冲击次数N2OD.4细石混凝土抗初裂冲击耗能应按下式计算：Wi=NlmglI(D.1)式中：Wl初裂冲击耗能，单位为焦耳(J)；Nl试件初裂时的冲击次数；m冲击锤的质量，单位为公斤(kg)；g重力加速度，单位为米每秒的二次方(ms2),取9.81ms2;h冲击锤下落高度，单位为米(m),取5m。D.5细石混凝土抗破坏冲击耗能应按下式计算：W2=N2ngh(D.2)式中：W2破坏冲击耗能，单位为焦耳(J)；N2试件破坏时的冲击次数。D.6每组六个试件，去掉所得试验数据中的最大值和最小值，剩余四个取平均值，作为细石混凝土的抗初裂冲击耗能Wi和抗破坏冲击耗能卬2的试验结果。
