关于自动转换开关电器ATSE的几个知识点.docx

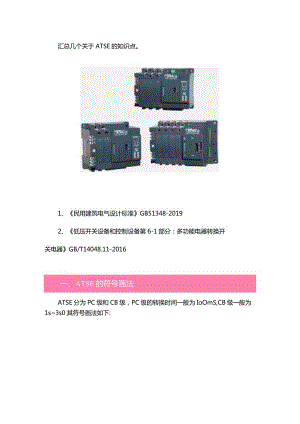

汇总几个关于ATSE的知识点。1、民用建筑电气设计标准GB51348-20192、低压开关设备和控制设备第6-1部分：多功能电器转换开关电器GB/T14048.11-2016一、ATSE的符号画法ATSE分为PC级和CB级，PC级的转换时间一般为IoOmS,CB级一般为1s3s0其符号画法如下:PCfI1CBt献翩性能稣的ATSE髓髓性能要求的ATSE以上符号画法参见民用建筑电气设计标准GB51348-2019实施指南二、ATSE前是否加开关装置首先明确下，这个前"是指的ATSE本身处的位置，不是指上级配电箱、盘处。1、民标754-6:条文：直选用具有检修隔离功能的ATSE,当ATSE不具备检修隔离功能时，设计时应采取隔离措施；条文说明：采用ATSE做双电源转换时，从安全着想要求具有检修隔离功能，此处检修隔离指的是ATSE配出回路的检修应需隔离。如ATSE本体没有检修隔离功能时，设计上应在ATSE的进线端加装具有隔离功能的电器。优先采用带检修隔离功能的ATSE,检修是指ATSE之后的配出回路的检修，而不是ATSE本身的检修。2、什么是具有带隔离功能的ATSE?从GB/T14048.11-2016第8.1.3可以看出:o是断电位置指示,有可能有，也有可能没有。(简化理解就是：二工作位的没有隔离功能；三工作位的具有隔离功能。)8.1.2 开关位置指示TSE的指示装置应能指示常用、缶用和断电位置(如有).应优先选用符合IEC60417-DB的标志，I常用(60417-IEC-5007：2002)一O断电(6O417-IEC-5OO8,2OO2)Il备用(6O417-IEC-5OO8:2012)8.1.3 适用于NIIl的设备GB14048.1-2012中7.1.7适用并朴充以下要求.对于TSE,撕开位置对应于断电位置,闭合位于对应于Ir用和备用位置.3、不少设计师在设计时，因无法判断最终的ATSE是否带隔离功能，全部在前面加装了隔离开关。不赞同此种做法。加装隔离开关，会占用配电箱空间位置、增加成本、降低可靠性。(花了钱，可靠性反而还降低了)使用ATSE的场所一般为重要的场所，提高其供电可靠性才应是核心主旋律。建议在设计时明确ATSE自身具有隔离功能。不能因为可能没有隔离功能，而全部在前面加上隔离开关。再次重申规范原话：宜选用具有检修隔离功能的ATSE。宜：允许稍有选择，在条件许可时首先应这样做的。4、有一种观点是：虽然ATSE具有隔离功能，万一ATSE本身坏了时需要检修，其本体前还是要加两个隔离开关。首先规范没有要求这点。其次，ATSE本身作为隔离器件，为隔离器件单独再设立隔离器件这种逻辑，本身不合适。对于ATSE若检修或故障仍需持续供电的，需要满足其要求。比如数据中心设计规范（GB50174-2017）8.1.17条款：正常电源与备用电源之间的切换采用自动转换开关电器时，自动转换开关电器宜具有旁路功能，或采取其他措施，在自动转换开关电器检修或故障时，不应影响电源的切换（条文：宜具有手动旁路功能，或采用组合电器方式）o常熟CAP3D系列带旁路功能，其方案为一台ATSE+一台RTSE组成。不同厂家的配置方案差别比较大。5、以上讨论是建立的两路电源放射式引来的情况。当树干式供电时，ATSE前面需考虑设置开关。依据低规6.2.5条短路保护电气应装设在回路首段和回路导体载流量较小的地方"。此种情况，PC级ATSE前端开关可选用断路器，见下图（若为消防用，断路器选用仅有短路保护的）；而CB级ATSE本身具有短路保护功能，其可以满足隔离和短路保护功能，其前端原则上可不再设置隔离开关，但为了减小此处故障对整个回路的影响，建议其前侧装设隔离开关。题外话：末端的ATSE其核心功能是可靠的转换电源，而不要求它切除故障。即末端ATSE宜采用PC级，而非CB级。我国已因采用CB级型电源转换开关多次在国际性体育赛事中全场停电造成不良影响式王厚余建筑物电气装置600问18.6）府式配电示蒯6、常熟产品的使用。常熟的ATSE产品一共有6个系列，见下表:常熟系列极数使用类别隔离功能1CAl双电操CB壳架63A、100As160A、225A、250A、400As630A、800A3、4AC-33B隔离锁定，断开位置具有隔离功能63*250：<1.5S400"800:<2S2CAlB单电操小型化CB壳架63A、100As3、4AC-33B、AC-33iB隔离锁定，断开位置具有隔离功能，同时可挂锁锁定<1.5SPC(32/63/100A/125A/160A2A250A)PC3、4AC-33B<1.5S3CAlW电源端大容量CB充架1600A、2500A、4000A、6300A3、4AC-33B2台或3台ACB。双电源转换、两进线-母联转按、三电源褥拗<0.4S4CAPlPC壳架IOoA、225A、630A'1600A、4000A3、4.仅Ioo壳架有2极AC-33iAAC-33B无隔离功能小于IoOmS5CAP2PC壳架125A、250A、400A630A、1600A、3200A3、4除320OA为AC-33iA,其他均为AC-33B断开位置具有隔离功能,可满足负载侧检修时的隔离要求1.53s6CAP3PC壳架125A、250A、63OAs16A4000A3、4、4NAC-33A,部分是AC-33iAAC-33B125、250、630亮架三位置产品在双分位置（0位）可挂锁，实现隔离锁定。小于IOomSa. CAP1整个系列均为二位置，无隔离功能；若选用此系列，前面需加隔离开关；b. CAP3系列,125/250/630的二位置无隔离功能；125/250/630的三位置产品具有隔离功能。c.其他系列，具有隔离功能。d. O位置的作用有两点：一是用来隔离用（主要作用）；二是用于柴油发电机作为备用回路时的等待作用。e. ATSE的使用类别，从上可以看出，基本都是AC33A/B类型的。从设备制造标准上可以看出，AC33AB系列是使用范围最广的。故厂家的产品，大部分也是此类产品。表1使用类别电流性质使用类别典型用途A操作B操作交流AC-31AAC-31B无惠或K总负©AC-32AAC-32B阻性和感性的混合负或（黑性负我不超过30%）,包括中度过峨C-33iAAC-33iBPH性和感性的混合负载（感性负或不超过70%）,包括中度过裁AC-33AAC-33B电动机负栽或高感性负裁AC-35AAC-35B放电灯负载AC-36AAC-36B白炽灯负或直流DC-31ADO31B电阻负栽DC-33ADC-33B电动机负0或包含电动机的混合负段DC-36ADC-36B白炽灯负或A表示频繁操作,B表示不频繁操作.、ATSE的极数1、当两个电源来自同一变电站时，应采用4极。如采用3级将产生杂散电流。2、当两个电源来自不处于同一建筑物内的两个变电站或配电箱、盘的，不需要4极。3、TN系统电源或TT系统电源，与配出中性线的IT系统自备柴油发电机电源进行转换时，应采用4极开关。4、TN系统电源或TT系统电源，与不配出中性线的IT系统自备柴油发电机电源进行转换时，应采用3极开关。以上4点参考以下两本书，其核心思路是：若有可能产生杂散电流，为了避免杂散电流因其的不良后果，应采用4极。否则，采用3极即可。任元会低压配电设计解析P160/161页王厚余建筑物电气装置600问第18章另民规7.5.3-4款提到，正常电源和柴发之间的电源转换开关应采用4极。5、当ATSE无隔离功能时，其前端的开关电器采用3P即可。四、消防电源检测方案民标13.3.8-2-2）：2消防设备电源监控点宜设置在下列部位：2）为重要消防设备如消防控制室、消防泵、消防电梯、防排烟风机、非集中控制型应急照明、防火卷帘门等供电的双电源切换开关的出线端；第2款.2）项图13.6所示方案是本条文要求执行的最基本电源监测方案；有系统升级要求的监测方案如图13.7所示，对双路输入及互投输出电源端实时监测°I. WAtttH*;2玷的千里警（开*拐、4tafcA）;3动计时微小于60%II 1.时网4上战后命出电及电区速行狭由方氏；I 2（升厩.就加.熊区及文届）；:3第作“临小于60%图13.6消防电源配电箱（柜）的电源监测底本设置方案I L对王备两珞及双路互投后檎出电淞电压监测方式； 1 2.动作于报警（开路、纨相、超压及欠压）； ! 3动作时间小于60s。图13.7消防电源配电箱（柜）的主备电源监测设置方案规范明确要求是开关之后的出线端（1个点为基本要求）。若有升级要求的，可3个点同时测。1、当采用CB级ATSE为消防负荷供电时,应采用仅具有短路保护的断路器组成ATSEo2、当采用Pe级自动转换开关电器时，应能耐受回路的预期短路电流,且ATSE的额定电流不应小于回路计算电流的125%。3、因PC级自动转换开关电器的切换时间非常短，常用于更重要的场所。比如消防、数据中心等。4、有一种4N型式的双电源切换开关，也称之为N极重叠转换，在常熟样本中仅适用于二工作位的，若用此类产品，则需在其前面设置隔离开关。4N产品适用于负载的N不能腾空的情况，在切换过程中，负载侧的N同时与两路电源的N相连。如下图所示（常熟样本）。一般可用于负载侧有UPS设备的情况，若零线腾空,则UPS的零地电位会出现瞬时漂移。I电源供电转换过程，N极重叠H电源供电5、数据中心的带旁路功能、PC级、4N型ATSE,应该算是ATSE中的终极配置。
