屋顶防雷网格不一定非要设置.docx

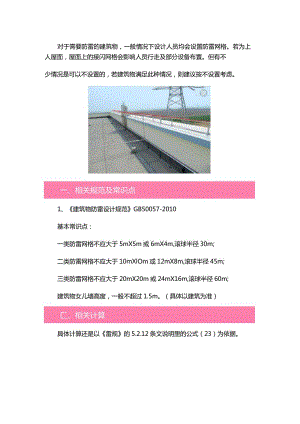

对于需要防雷的建筑物，一般情况下设计人员均会设置防雷网格。若为上人屋面，屋面上的接闪网格会影响人员行走及部分设备布置。但有不少情况是可以不设置的，若建筑物满足此种情况，则建议按不设置考虑。一、相关规范及常识点1、建筑物防雷设计规范GB50057-2010基本常识点：一类防雷网格不应大于5mX5m或6mX4m,滚球半径30m;二类防雷网格不应大于10mXlOm或12mX8m,滚球半径45m;三类防雷网格不应大于20mX20m或24mX16m,滚球半径60m;建筑物女儿墙高度，一般不超过1.5m。（具体以建筑为准）匚、相关计算具体计算还是以雷规的5.2.12条文说明里的公式（23）为依据。处的物体。再如，在矩形平屋面的周边有女儿墙.其上安装有接闪带，在这种情况下屋而上是否需要敷设接闪网？当女儿墙上接闪带距屋面的垂直距离S（m）满足下式时，屋面上可不敷设接闪网。s>ht-CMd2Yyn（23）式中：Ar按本条表5.2.12选用的滚球半径（m）；d女儿墙上接闪带间的距禹沿屋面宽度方向的距离）（H1）,若屋面中央高于女儿墙根部的屋面，则式（23）的S为女儿墙上接闪带至屋面中央商处水平面的垂直距肉。这个公式可以从下图来理解，对于一个三类防雷建筑物，若上人屋面女儿墙设置为1500mm,加上15Omm接闪器的安装高度，那么对于半径60m的雷电滚球半径，是不可能雷击到屋面的，故而屋面可不设置接闪网格。15000另公式（23）左右两边相等，即能反推导出：当女儿墙高度确定后的宽度方向最大距离值。C1d=2r2-(r-S)22.防雷类别hr滚球半径mSd女儿墙女儿墙接闪器距离地屋顶最大宽度方向允高度m许值m面高度In0.50.6512.40.60.7513.30.70.8514.20.80.9515.00.91.0515.7一类3011.1516.51.11.2517.11.21.3517.81.31.4518.41.41.5519.01.51.6519.60.50.6515.20.60.7516.40.70.8517.4二类450.80.9518.40.91.0519.311.1520.21.11.2521.11.21.3521.91.31.4522.71.41.5523.41.51.6524.10.50.6517.60.60.7518.90.70.8520.10.80.9521.30.91.0522.4三类6011.1523.41.11.2524.41.21.3525.31.31.4526.21.41.5527.11.51.6527.9从上表可以看出，比如对于三类防雷，当女儿墙为15m时，当屋顶宽边之间的距离不大于27.9m,是可以不再设置防雷网格的。1、不是所有防雷建筑物的屋顶都是需要设置防雷网格的。2、若屋面中央高于女儿墙根部的屋面，则式(23)的S为女儿墙上接闪带至屋面中央高处水平面的垂直距离。
