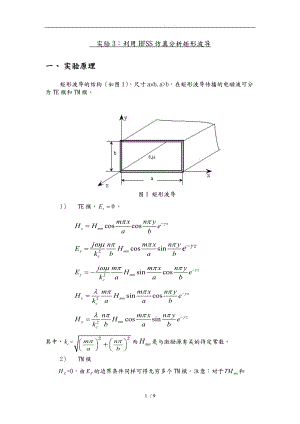

. . 实验3：利用HFSS仿真分析矩形波导一、 实验原理矩形波导的结构（如图1），尺寸a×b,a>b，在矩形波导传播的电磁波可分为TE模和TM模。图1 矩形波导1） TE模，。其中，=而是与激励源有关的待定常数。2） TM模=0，由的边界条件同样可得无穷多个TM模。注意：对于和模，m, n不能同时为零，否则全部的场分量为零。和模具有一样的截止波数计算公式，即（）=（）=所以，它们的截止波长和截止频率的计算公式也是一样的，即（）=（）=（）=（）=对于给定的工作频率或波长，只有满足传播条件（>或<）的模式才能在波导中传播。由公式可以看出矩形波导的，不仅与波导的尺寸a, b有关，还和模指数m, n有关。当a, b一定时，随着的改变，矩形波导可以多模传播，也可以单模传播，甚至也可以处于截止状态。以a=23mm，b=10mm的空心矩形波导为例，由截止频率的计算公式，可以计算，所以波导单模工作的频率围为6.562-13.123GHz。二、实验步骤1、工程设置打开HFSS，出现新的工程窗口（如图1）。图1 HFSS工程窗口（1） 设置求解类型Driven Modal（模式激励）。在菜单中点击HFSS>Solution Type，出现Solution Type窗口，选择Driven Modal（如图2），点击OK。图2设置求解类型Solution Type窗口（2） 设置模型单位毫米在菜单栏中点击Modeler>Units，出现Set ModelUnits窗口，选择mm，点击OK（如图3）。图3设置模型单位Set Model Units窗口（3） 保存工程命名为waveguide点击工具栏中的，将工程名字设为waveguide。2、画波导点击工具栏中的（Drawbox）画矩形波导的长方体模型，在屏幕右下角出现长方体顶点信息，输入顶点坐标（0，0，0），按回车键；屏幕右下角出现长方体尺寸信息，输入（23，10，50）（如图4），按回车键结束画图过程。图4画长方体顶点坐标与尺寸设置在屏幕中间模型列表中的Box1为画出的长方体（如图5），双击Box1，出现Propoties:Project1窗口，将Name一栏的value由Box1改为waveguide（如图6）。图5图63、设置边界条件（1）选择波导的四个纵向面。通过Edit>select>faces,将鼠标设置为选择面的状态（如图7）。图7select faces界面通过按钮（旋转功能）以与ctrl键实现选择多个面，或者通过edit>select>by name（如图8），结合ctrl键选中face10、11、12、9（如图9）。图8 select by name界面图9 select face界面（2）将这四个面设置为理想导体边界。可以通过点击HFSS>Boundaries>Assign> Perfect E实现，或者点击鼠标右键>Assign Boundary> Perfect E（如图10）。图10 设置Perfect E边界条件4、设置激励源wave port（1）选中波导的一个端口面（垂直于z轴的平面）。（2）点击HFSS>Excitations>Assign>Wave port，或者点击鼠标右键>assign excitation>wave port（如图11）。（3）另外一个端口面执行同样的操作。图11 设置wave port界面5、设置求解频率（1）在菜单栏中点击HFSS>Analysis Setup>Add Solution Setup（2）在求解设置窗口中，设置Solution Frequency：13GHz，其它设为默认值6、计算与后处理在菜单栏中点击HFSS>Analyze all在菜单栏中点击HFSS>Fields>Plot Fields>E，画出电场强度的幅度分布（如图12）。在Project Manager窗口中，选择dipole>HFSSDesign1>Field Overlays，点击鼠标右键>Animate>OK，可以演示电场强度幅度随着时间变化情况，观察理解电磁波从端口1向端口2传播的过程。图12 波导中电场强度幅度分布点击HFSS>Results>Solution Data（如图13），在Matrix Data项中可以查看S参数以与传播常数Gamma等参数（如图14）。图13 查看solution data界面图14 S参数与Gamma9 / 9
