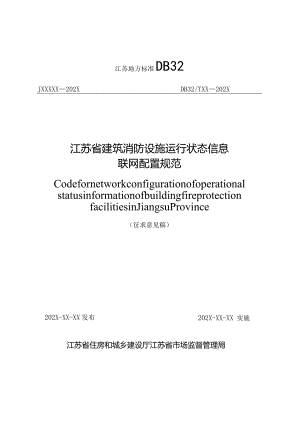

江苏地方标准DB32JXXXXX202XDB32/TXX202X江苏省建筑消防设施运行状态信息联网配置规范CodefornetworkconfigurationofoperationalstatusinformationofbuildingfireprotectionfacilitiesinJiangsuProvince（征求意见稿）202X-XX-XX 实施202X-XX-XX发布江苏省住房和城乡建设厅江苏省市场监督管理局目次1总则12术语33基本规定53.1 系统架构53.2 消防控制室要求53.3 传输设施要求73.4 云台网络视频摄像头要求83.5 平台信息传输要求93.6 通信与供电要求94建筑消防设施运行状态信息配置105施工与调试175. 1一般规定175.3调试206维护保养与检测236. 1维护保养236.2检测23附录A消防设施联网工程调试记录24本标准用词说明34引用标准名录351.0.1为规范建筑消防设施运行状态信息的配置和传输，提升消防设施信息应用效能,督促联网单位落实消防安全责任,提高建筑消防设施完好率,充分发挥建筑消防设施防控火灾的作用，特制定本标准。条文说明：根据国家消防工程技术标准,建筑消防设施的设置已非常普及,设置火灾自动报警系统及消防联动控制系统的建筑物还设置了消防控制室。但由于存在使用少，维护不及时的情况，发生火灾时，很多建筑消防设施不能发挥应有的作用。制定本标准的主要目的是通过规范建筑消防设施运行状态信息的配置和传输，指导设计单位在设计阶段落实联网配置要求,提升消防设施信息应用效能,充分发挥建筑消防设施防控火灾的作用，督促联网单位落实消防安全责任，提高建筑消防设施完好率，从而提高社会火灾防控水平，为人民群众提供一个安居乐业的环境。1.0.2本标准适用于江苏省内新建设有消防控制室的建筑物的消防设施运行状态信息进行联网接入时的设计、施工、调试、维护保养与检测。当新建工程的火灾自动报警系统设计为控制中心报警系统时，只需要将主消防控制室的消防设施运行状态信息进行联网接入。设有消防控制室的既有建筑消防设施运行状态信息进行联网接入时参照本标准执行。1.0.3新建工程项目的建筑消防设施运行状态信息的配置和传输应遵循与消防工程同步设计、施工和调试的原则，建筑消防设施联网配置的设计、施工、调试、维护保养与检测，应做到安全可靠、技术先进、经济合理。1.0.4江苏省建筑消防设施运行状态信息联网配置除执行本标准外，尚应符合国家和地方现行有关标准的规定。条文说明：建筑消防设施联网配置的设计、施工与调试、维护保养与检测除执行本标准外，尚应符合建筑防火通用规范GB55037.建筑设计防火规范GB50016、消防设施通用规范GB55036、火灾自动报警系统设计规范GB50116.火灾自动报警系统施工及验收标准GB50166消防给水及消火栓系统技术规范GB50974.自动喷水灭火系统设计规范GB50084、自动喷水灭火系统施工及验收规范GB50261、建筑防烟排烟系统技术标准GB51251.建筑消防设施的维护管理GB2520K建筑消防设施检测技术规程DB32/186.建筑电气防火设计标准DB32/T3698-2019等标准的相关规定。2术语2.O.1监管平台supervisionplatform由政府或有关主管部门建设，对联网单位的建筑消防设施运行状态信息、消防控制室值班工作状态视频信息和消防安全管理信息进行接收、汇聚，具有监测和提供公共服务的综合管理平台。2.0.2社会机构服务平台socialinstitutionapplicationserviceplatform由连锁企业、物联网服务商、保险公司、消防设施维护保养检测机构等设置的，对消防设施运行状态信息和消防安全管理信息进行数据汇聚，为联网单位提供监测、查询和统计分析等信息服务的平台。2.0.3联网单位networkingunit设有消防控制室，并将建筑消防设施运行状态信息、消防控制室值班工作状态视频信息和消防安全管理信息传送到相关场所的单位°2.0.4信息传输网络informationtransmissionnetwork利用公用通信网或专用通信网传输联网单位的建筑消防设施运行状态信息、消防控制室值班工作状态视频信息的网络。2.0.5传输设施transmissiondevice设置在联网单位，通过有线或无线网络与平台进行消防设施运行状态信息传输的设施。条文说明：传输设施包括用户信息传输装置、传输设备、数据通信终端、信息传输接口卡、通信协议开放并具有上传功能的消防控制室图形显示装置也属于传输设施。2.0.6监管报警信号supervisoryalarmsignal火灾报警控制器监管的除火灾报警、故障报警、联动相关信号之外的其他输入信号。2. 0.7屏蔽信息disabledinformation火灾报警控制器在屏蔽功能启动后，其所屏蔽的点位信息。2.0.8建筑消防设施平面布置图floorplanofbuildingfirefacilities在建筑平面图中标识能发出信息的消防设施，以及设施的回路号、地址码、物理位置、设施类型等内容。条文说明：本章所列术语是在理解和执行本标准过程中应予解释明确的基本术语，着重按本标准专用的、在其他规范标准中未出现过的、执行中容易造成误解有必要列出的主要原则进行定义。其他术语在现行有关国家标准、行业标准中已有定义或解释，本标准不再重复。2. 0.9通信网络设备communicationnetworkequipment安装在联网单位的交换机、路由器、集线器、调制解调器、光缆等将建筑消防设施运行状态信息、消防控制室值班工作状态视频信息通过传输设施、云台网络视频摄像头接入平台的专用网络设备。3基本规定3.1系统架构3. 1.1联网单位建筑消防设施运行状态信息、消防控制室值班工作状态信息是由设在联网单位消防控制室内的传输设施、云台网络视频摄像头和通信网络设备直接传输到监管平台，系统架构如图3.L1所示。图3.1.1系统架构图4. 1.2联网单位建筑消防设施运行状态信息也可由设在联网单位消防控制室内的传输设施和通信网络设备传输到社会机构服务平台，见图3.1.1。3.2 消防控制室要求3. 2.1消防控制室应设置传输设施、云台网络视频摄像头、通信网络设备。本条及以下规定的消防控制室均指集中报警系统消防控制室和控制中心报警系统的主消防控制室。条文说明：本条及以下规定的消防控制室均指集中报警系统消防控制室和控制中心报警系统的主消防控制室。消防控制室应设置的有关设备：传输设施、云台网络视频摄像头和通信网络设备。4. 2.2消防控制室内设置的火灾报警控制器/消防联动控制器应具有向传输设施传输建筑消防设施运行状态信息的数据输出接口,并应开放通信协议，传输设施应按规定的通信协议将信息传输到平台。云台网络视频摄像头应按规定的通信协议将视频信息传输到监管平台。条文说明：本条规定了消防控制室内设置的火灾报警控制器/消防联动控制器等设备应具有输出接口，并应开放通信协议，能向传输设施传输建筑消防设施运行状态信息。5. 2.3消防控制室内设置的可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器宜具有向传输设施传输建筑消防设施运行状态信息的数据输出接口，并宜开放通信协议，传输设施宜按规定的通信协议将信息传输到平台。条文说明：本条规定了消防控制室内设置的可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器等设备宜具有输出接口，并宜开放通信协议，能向传输设施传输建筑消防设施运行状态信息。6. 2.4联网单位应在消防控制室保存并提供中文标注和中文界面的建筑总平面图、建筑消防设施平面布置图、建筑消防设施系统图的纸质图纸，JPG或PNG格式电子图纸。条文说明：建筑消防设施平面布置图上应包括消防设施的回路号、地址码、物理位置、设施类型等内容。3.3 传输设施要求3. 3.1联网单位选用用户信息传输装置向平台传输建筑消防设施运行状态信息时，用户信息传输装置的功能及性能应符合国家标准城市消防远程监控系统第1部分：用户信息传输装置GB26875.1的相关规定。条文说明：根据中办国办关于深化消防执法改革的意见（2019年5月30日发），用户信息传输装置调整出3C强制性产品认证目录，改为自愿性认证。实施自愿性认证的消防产品，应有型式检验报告，可与出具型式检验报告的检测中心核实。实施自愿性认证的消防产品，如获得自愿性认证证书消防产品认证证书，可登录全国认证认可信息公共服务平台查验。4. 3.2联网单位选用传输设备向平台传输建筑消防设施运行状态信息时，传输设备的功能及性能应符合国家标准消防联动控制系统GB16806-2006的相关规定。条文说明：传输设备已调整出3C强制性产品认证目录，改为自愿性认证。3.3.3联网单位选用数据通信终端、信息传输接口卡等安装在火灾报警控制器、消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器的传输设施向平台传输建筑消防设施运行状态信息时，数据通信终端、信息传输接口卡应符合国家相关规定要求。条文说明：部分企业生产的数据通信终端、信息传输接口卡等安装在火灾报警控制器、消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器内的传输设施,其工作电压为直流24V。因没有国家标准，生产企业应制定企业标准，依据企业标准生产，并应获得应急管理部消防产品合格评定中心的消防产品技术鉴定证书，符合消防产品管理要求，可以销售使用。3.3.4传输设施的传输通信协议应开放并符合国家标准城市消防远程监控系统第3部分：报警传输网络通信协议GB/T26875.3的要求。3.3.5联网单位选用消防控制室图形显示装置向平台传输建筑消防设施运行状态信息时，消防控制室图形显示装置的通信协议应开放，且消防控制室图形显示装置功能及性能应符合现行国家标准消防联动控制系统GB16806的相关规定。条文说明：根据国家标准火灾自动报警系统设计规范GB50116-2013的要求，消防控制室图形显示装置应具有向平台传输建筑消防设施运行状态信息的功能。根据中办国办关于深化消防执法改革的意见（2019年5月30日发），消防控制室图形显示装置已调整出3C强制性产品认证目录，改为自愿性认证。3.4云台网络视频摄像头要求3.4.1云台网络视频摄像头应支持现行国家标准公共安全视频监控联网系统信息传输、交换、控制技术要求GB28181标准，且应满足下列要求:1焦距2.8mm-12mm,4倍光学变焦；2不低于200万像素；3内置麦克风，实现双向语音对讲；4支持标准H.265H.264/MJPEG码流；5红外距离:10m-30m;6内置存储卡，本地存储不少于7天。3.4.2云台网络视频摄像头应安装在消防控制室的合理位置，能观察到消防控制室值班人员的正常值班状态和操作状态。3.4.3联网单位应按ONVIF通信协议通过云台网络视频摄像头将消防控制室值班人员值班工作状态信息接入监管平台。3.5 平台信息传输要求3. 5.1联网单位应通过传输设施向平台传输建筑消防设施运行状态信息的传输。4. 5.2同时有火警、监管、启动、反馈、故障、运行异常等报警信息时，应能在规定时间内按照优先级顺序上传平台。3.6 通信与供电要求3. 6.1信息传输应优先选用有线VPN专网线路。选用互联网、无线网进行传输时，应当采取必要的加密保护措施。条文说明：为了保证信息的安全和传输的可靠性，信息传输应优先选用有线VPN专网，实际操作存在困难的可以选用互联网、无线网进行传输，但应当采取必要的加密保护措施。4. 6.2所有接入平台的设备与装置均应采用消防电源供电。条文说明：这里指传输设施、云台网络视频摄像头和通信网络设备等设备与装置均应采用消防电源供电。特别是通信网络设备也应采用消防电源供电。4建筑消防设施运行状态信息配置5. 0.1对于设有消防控制室的新建工程项目，消防设计时应将可以接入火灾报警控制器/消防联动控制器的各类消防设施系统运行状态信息进行配置设计并完成输出，配置流程如图4.0.1所示。可燃气体探测报警系统、电气火灾监控系统、消防设备电源监控系统、防火门系统、消防应急照明和疏散指示系统等运行状态信息宜通过各系统控制器进行配置设计并完成输出，配置流程如图4.0.2所示。图4.0.1建筑消防设施运行状态信息应配置流程图图4.0.2建筑消防设施运行状态信息宜配置流程图条文说明：根据火灾自动报警系统设计规范GB50116-2013,可燃气体探测报警信息、电气火灾监控报警信息都属于火灾探测报警系统，其报警信息也都属于建筑消防设施运行状态信息，且应接入消防控制室图形显示装置。但实际工程中接入消防控制室图形显示装置的很少，且可燃气体报警控制器、电气火灾监控设备通常没有安装对外输出信息的接口，也没有提供通信协议，所以本标准将其列为宜接入传输设施。根据建筑电气防火设计标准DB32/T3698-2019要求，设有火灾自动报警系统时，应设置消防设备电源监控系统，而且实际工程中基本都设置了消防设备电源监控系统。防火门监控器对防火门开关状态的监测信息、应急照明控制器对消防应急照明和疏散指示系统消防应急灯具的应急、故障的监测信息也未接入到火灾报警控制器/消防联动控制器中，因此本条列为宜配置信息。4.0.2联网单位应将单位的基本情况、消防控制室覆盖建筑物的信息、消防设施系统和部件信息、图纸标注信息等消防安全管理信息向平台报送。4.0.3火灾自动报警系统应配置下列信息：1火灾报警控制器的火灾报警、故障、屏蔽、监管、关机/复位/自检等运行状态信息；2消防联动控制器的手动/自动、启动、反馈、故障、屏蔽等运行状态信息。4.0.4消防给水及消火栓系统应配置下列信息：1室内消火栓泵的启动、停止动作状态和故障信息，流量开关、低压压力开关的动作状态信息，室内消火栓按钮的报警信息。2室内消火栓泵、消防稳压泵的控制方式未处于自动状态时的监管报警信息，恢复自动状态时的监管报警恢复信息。3室外消火栓泵、消防稳压泵的控制方式未处于自动状态时的监管报警信息，恢复自动状态时的监管报警恢复信息。4室外消火栓泵启动、停止动作状态和故障信息，低压压力开关的动作状态信息O5消防水池（水箱）的水位下降至低报警水位时的监管报警信息，恢复正常水位时的监管报警恢复信息。消防水池的水位下降至最低报警水位时的监管报警信息，恢复正常水位时的监管报警恢复信息。4. 0.5消防给水及消火栓系统宜配置下列信息：消防水泵房地面积水水位超过地面标高50mm时的监管报警信息，当地面积水水位降至地面标高50mm以下时的监管报警恢复信息。条文说明：由于各种原因，造成消防泵房地面积水不能正常排除时，应发出报警信息，及时提醒相关人员查找泵房地面积水原因，进行维修，避免消防泵房淹水造成消防泵及设施损坏。消防水泵基础高度一般为100mrn,当消防泵房地面积水水位超过地面标高50mm时，应发出监管报警信息；当地面积水水位降至地面标高50mm以下时，应发出解除报警信息。4.0.6自动喷水灭火系统和水喷雾（细水雾）灭火系统（泵组系统）应配置下列信息：1自喷泵的启动、停止动作状态信息、故障状态信息、水流指示器、信号阀、报警阀、低压压力开关、报警阀压力开关的动作状态信息。2自喷泵、稳压泵的控制方式未处于自动状态时的监管报警信息，恢复自动状态的监管报警恢复信息。3自动喷水灭火系统末端试水装置处的压力低于设计压力时的监管报警信息，恢复到设计压力时的监管报警恢复信息。末端试水装置测试时反馈动作状态信息。条文说明：自动喷水灭火系统应在末端试水装置处设置压力信息采集装置，当压力低于设计压力时应发出的监管报警信息，恢复到设计压力时的监管报警恢复信息。末端试水装置应在其开启后输出信号。4.0.7气体灭火系统、细水雾灭火系统（瓶组系统）应配置下列信息：1系统的火灾报警信息（如有）、手动、自动工作状态、故障报警信息、，关机/复位/自检等运行状态信息；2防护区域内的启动控制信息、延时信息、紧急停止信息、释放信息，以及选择阀、瓶头阀和压力开关的动作信息；3防护区域内防火门（窗）、防火阀、通风空调、送排风机及送排风阀门等设备的动作状态信息。条文说明：气体灭火系统配置的信息应通过气体灭火控制器传输到火灾报警控制器/消防联动控制器的方式实现。4.0.8气体灭火系统、细水雾灭火系统（压力容器供水方式）宜配置下列信息：1系统的瓶组、贮罐的压力、重量或液位、温度达到报警值的报警信息；2各防护区域手动、自动工作状态。条文说明：气体灭火系统的瓶组、贮罐的压力、重量或液位、温度达到报警值的报警信息和各防护区域手动、自动工作状态都是比较重要的信息，但目前国家标准尚未规定，因此列为宜配置信息。这些信息应接入到气体灭火控制器、细水雾灭火系统（压力容器供水方式）控制器。4.0.9泡沫灭火系统应配置下列信息：1系统的手动、自动工作状态及故障状态信息。2消防水泵、消防稳压泵、泡沫液泵的动作状态；3分区控制阀开启、关闭状态及压力开关的状态信息。条文说明：分区控制阀开启、关闭状态及压力开关的状态信息比较重要，实际工程大多实现对这些状态信息的监测，故列入应配置范围。4. 0.10干粉灭火系统应配置下列信息：1系统的手动、自动工作状态及故障报警信息；2阀驱动装置的动作状态信息、；3系统启、停信息、紧急停止信号和管网压力信号。4.0.11防火卷帘及防火门应配置下列信息：1防火卷帘的启动、反馈信息、；2具有启动反馈功能的各类防火门、疏散门的启动、反馈信息。4.0.12消防电梯应配置下列信息：消防电梯的停用和故障状态。4.0.13消防电梯宜配置下列信息：消防电梯集水坑超水位时的监管报警信息，恢复时的监管报警恢复信息。条文说明：当消防电梯井道中出现积水时，消防电梯将不能正常运行，甚至会停止运行；因此，与消防电梯井道底部相连接的消防电梯集水坑的水位应控制在消防电梯井道底部标高以下，接近消防电梯井道底部标高位置的水位为消防电梯集水坑超水位。4.0.14防烟、排烟系统应配置下列信息：1防排烟系统的风机及阀门、防排烟风口、自动排烟窗、活动挡烟垂壁的动作状态。2加压送风机、排烟风机、补风机未处于自动状态的监管报警信息，恢复自动状态时的监管报警恢复信息；3消防电动开窗机控制设备未处于自动状态的监管报警信息、，恢复自动状态时的监管报警恢复信息；4具有联动功能的应急排烟窗与应急排烟排热设施的动作状态及未处于自动状态的监管报警信息。条文说明：未处于自动状态下的防排烟系统各类状态信息列入应配置范围。4.0.15上述监测各类系统未处于自动状态的监管报警信息、监测压力低于设计压力的监管报警信息、监测水位低于低报警水位或达到报警水位时的监管报警信息及监管报警恢复信息的实现方式，均通过增加相应的输入模块接入到火灾报警控制器/消防联动控制器的方式实现，具体见图4.0.15。气体灭火系统的各类状态信息通过气体灭火控制器传输到火灾报警控制器/消防联动控制器。上述各类系统的其他信息均传输到火灾报警控制器/消防联动控制器。图4.0.15各类监管报警信息和气体灭火系统各类状态信息配置流程图4.0.16可燃气体报警系统宜配置下列信息：可燃气体报警系统的可燃气报警、故障、屏蔽、关机/复位/自检等运行状态信息。4.0.17电气火灾监控系统宜配置下列信息：电气火灾监控系统的报警、故障、屏蔽、关机/复位/自检等运行状态信息。4.0.18消防设备电源监控系统宜配置下列信息：1消防控制室电源状态；2消防电梯电源状态；3消防水泵系统设备电源状态；4防排烟风机电源状态；5自动排烟窗电源状态；6防火卷帘电源状态；7消防应急照明电源状态。8消防设备电源监控系统的电源中断供电报警、故障、屏蔽、关机/复位/自检等运行状态信息。4.0.19防火门系统宜配置下列信息：1常开式防火门的开门、关门释放、故障等运行状态信息；2常闭式防火门的开门、关门、故障等运行状态信息；3防火门监控器关机/复位/自检等运行状态信息。4.0.20消防应急照明和疏散指示系统宜配置下列信息：1应急、故障等运行状态信息、；2应急照明控制器关机/复位/自检等运行状态信息。5施工与调试5.1 一般规定5.1.1 建筑消防设施联网配置工程施工前应根据设计文件制定施工方案，施工现场应具有健全的施工质量管理体系、相应的施工技术标准、施工质量检验制度。5.1.2 1.2建筑消防设施联网配置工程施工应作为消防控制室机房工程的一部分。施工时，应具备建筑消防设施系统图、建设消防设施平面布置图及火灾报警控制器/消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器等消防设施的对外输出接口技术参数、通信协议、传输设施通信协议，且应有LEB接线端子的位置等必要的技术文件。条文说明：LEB接线端子的位置是传输设施接地时需要的。5.1.3 建筑消防设施联网配置工程施工前，建设单位应对设备、材料及配件进行进场检查，检查不合格不得使用，设备、材料及配件进入施工现场应有清单、使用说明书、产品合格证书、国家法定机构的检验报告等文件,且规格、型号应符合设计要求。5.1.4 建筑消防设施联网配置工程的施工，应按照工程设计文件和施工技术标准进行。5.1.5 因施工需要临时停用消防设施的，应有确保消防安全的有效措施和专项应急预案，并经联网单位消防安全责任人批准。5.1.6 施工完成后施工单位应对建设单位及物业管理单位相关人员进行设施使用交底或培训，并形成交底或培训文件记录。5.2 施工5.2.1通信网络设备安装要求：1通信网络设备应固定安装，宜靠近传输设施，不易受外界破坏、挪动。2通信网络设备电源线和数据线应分开走线。线缆应安装牢固，保持整洁,便于维护，不得有线缆被设备压住，电源插座应水平安装。电源不能串接,应独立固定。3通信网络设备不得和别的设备重叠，压迫。4通信网络设备应有明显的耐久性标签，数据线应有标识。5在制作水晶头时，电缆的外保护层需要压在接头中而不能在接头外。缆线中间不得产生接头；双绞网线最长不得超过IoOm。5.2.2建筑消防设施联网配置工程安装环境应符合下列要求：1建筑消防设施联网配置工程的室内布线应符合现行国家标准建筑电气工程施工质量验收规范GB50303的有关要求。2建筑消防设施联网设备的防雷接地应符合现行国家标准建筑物电子信息系统防雷技术规范GB50343有的关要求。5.2.3传输设施的安装应符合下列要求：1传输设施应设置在联网单位的消防控制室内。2传输设施应根据实际工作环境合理摆放，安装牢固，便于人员操作、拆卸，并留有检查、维护的空间。3用户信息传输装置、传输设备的安装位置应当靠近火灾报警控制器/消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器。4用户信息传输装置、传输设备的安装高度：其底边距地（楼）面高度宜为1.3mL5m,其靠近门轴的侧面距墙不应小于0.5mo正面应具备足够的操作和检修空间。5传输设施和线缆应设永久性标识，且标识应正确、清晰。6传输设施连线应连接可靠、捆扎固定、排列整齐，不得有扭绞、压扁和保护层断裂等现象。7传输设施电源线应采用多股铜芯线，通信线应采用适配通信协议的导线或电缆。8线路应穿管敷设或采用护套线明敷，且应固定安装。9从接线盒、槽盒等处引到用户信息传输装置、传输设备的线路，当采用可弯曲金属电气导管保护时，其长度不应大于2m。可弯曲金属电气导管应入盒，盒外侧应套锁母，内侧应装护口。10用户信息传输装置、传输设备、消防控制室图形显示装置等传输设施的安装还应符合现行国家标准火灾自动报警系统施工及验收标准GB50166的有关要求。数据通信终端、信息传输接口卡等安装在火灾报警控制器、消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器的传输设施参照执行。5.2.4云台网络视频摄像头的安装应符合下列要求：1云台网络视频摄像头应安装在消防控制室的合理位置，满足视角宽阔、无遮挡的要求，保证能覆盖大部分消防控制室以及消防报警主机，能观察到消防控制室值班人员的值班和操作状态。2云台网络视频摄像头安装在不影响设备运行和人员正常活动的位置，安装高度根据控制室标高选定，一般宜距地2.5m-3m。3云台网络视频摄像头应避免强光直射，防止摄像头镜头损坏。4云台网络视频摄像头的引出电缆应留有余量，电缆和电源线固定牢固。保证云台转动的角度不受影响。5云台网络视频摄像头、摄像头线缆应设永久性标识，且标识应正确、清晰。6所有的线缆在布线时不能裸露在外，线缆明敷时（包括敷设在吊顶内）应穿金属导管或采用封闭式金属槽盒保护。暗敷时，应穿管并敷设在不燃性结构内且保护层厚度不应小于30miii。7线缆沿墙安装时，管材需用线卡或者膨胀丝固定，线缆走向应尽量选择人不能直接触及的位置。8网线两端需有明显的耐久性标签。9网线必须采用超五类标准以上的电缆。5.3调试5.3.1调试前，施工单位应准备下列技术文件：1施工现场质量检查记录；2设备清单和设备的检验报告、合格证及相关材料；3竣工图纸。5.3.2接入平台的消防设施运行状态信息，应当符合第四章相关信息上传要求。5.3.3采集上传的消防设施编码应具有唯一性。5.3.4传输设施、云台网络视频摄像头和通信网络设备的功能及性能应符合第三章相关要求。5.3.5传输设施的调试应符合下列要求：用户信息传输装置、传输设备等传输设施、消防控制室图形显示装置的调试应符合现行国家标准火灾自动报警系统施工及验收标准GB50166的有关要求。数据通信终端、信息传输接口卡等安装在火灾报警控制器、消防联动控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器的传输设施参照执行。5.3.6传输设施与平台联网通信调试。传输设施安装调试完毕后，建设单位应在平台内录入单位消防安全管理信息、消防设施部件基础信息、图纸信息和图纸点位标注信息。检查联网通信调试信号是否有效传送到平台。5.3.7建筑消防设施运行状态信息联网调试应符合下列要求：1在与传输设施连接的火灾报警控制器/消防联动控制器上模拟产生火灾报警、启动、反馈、监管、故障、屏蔽、手自动工作、复位等各类状态信号，检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。2在与传输设施连接的可燃气体报警控制器上模拟产生可燃气体探测器报警、故障、屏蔽、关机/复位/自检等各类状态信号，检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。3在与传输设施连接的电气火灾监控设备上模拟产生报警、故障、屏蔽、关机/复位/自检等各类状态信号，检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。4在与传输设施连接的消防设备电源状态监控器上模拟产生报警、故障、屏蔽、关机/复位/自检等各类状态信号,检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。5在与传输设施连接的防火门监控器上模拟产生开门、关门、关门释放、故障、关机/复位/自检等各类状态信号,检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。6在与传输设施连接的应急照明控制器上模拟产生应急、故障、关机/复位/自检等各类状态信号，检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性。5.3.8云台网络视频摄像头的调试应符合下列要求：1检查云台网络视频摄像头时，云台旋转与变焦应正常，双向语音对讲应清晰，红外灯感应应正常；2在平台远程查看实时视频，图像预览清晰无倾斜；3检查存储卡初始化完成，定时录像计划和循环覆盖配置正确，录像回放图像和声音正常；4图像中通道命名符合要求，校时准确，显示日期时间通道名称的水印不遮挡重要目标。5.3.9调试时，应按照附录A消防设施联网工程调试记录表做好调试记录。消防设施、设备运行模拟测试与测试结果应保证数据完整性、一致性。6维护保养与检测6.1 维护保养6.1.1 传输设施、云台网络视频摄像头、通信网络设备等设备应当作为消防设施纳入使用管理单位的日常维护保养范围，确保完好有效，维护保养记录应当完整准确、存档备查。6.1.2 联网单位至少每半年进行一次基础信息维护、核对，及时更新单位消防安全管理信息、消防设施部件信息、图纸信息和图纸标注信息。6.1.3 联网单位和为联网单位进行维护保养的消防设施维护保养检测机构可以通过平台查看该单位的消防设施运行情况，直观掌握消防设施运行状态。联网单位应及时组织进行故障维修，提高消防设施的完好率。6.2 检测1 .2.1对建筑消防设施进行全面检测时，应参考附录A要求进行，平台统中反映的消防设施状况可作为检测结果参考。6 .2.2对联网单位开展消防检测的消防设施维护保养检测机构可通过平台查看该单位的消防设施运行情况，直观掌握消防设施运行状态，提高消防设施的完好率。附录A消防设施联网工程调试记录表A消防设施联网工程调试记录表联网单位名称统一社会信用代码施工单位项目负责人监理单位监理工程师联网单位联系人/电话接入类型新验收单位口既有消控室单位接入联网单位实际地址消控室地址传输设施源地址调试日期传输设施名称、型号生产企业执行规范名称及编号城市消防远程监控系统技术标准GB50440江苏省建筑消防设施运行状态信息联网配置规范DB32XXX火灾报警控制器厂家、型号数据输出接口类型RS232RS485RS422CAN11口其它可燃气体报警控制器厂家、型号数据输出接口类型RS232RS485RS422CAN口其它电气火灾监控设备厂家、型号数据输出接Il类型RS232RS485RS422CANII口其它消防设备电源状态监控器厂家、型号数据输出接口类型RS232RS485RS422CAN口其它防火门监控器厂家、型号数据输出接口类型RS232RS485RS422CAN口其它应急照明控制器厂家、型号数据输出接口类型RS232RS485RS422CANlI口其它传输设施名称：厂家、型号数据来源控制器自有接口口独立通讯卡接口与图形显示装置共用接口口其它云台网络视频摄像头厂家、型号是否支持云台日Lk是否支持语日Lk内置存储卡口是口否是否.,音对讲大小序号项目调试内容施工单位调试记录监理单位检查记录调试要求调试方法符合不符合说明符合不符合说明传输设施选型及安装1规格型号、设备选型规格、型号应能满足设计文件的要求，且已在平台录入对照设计文件核查2铭牌和标识应有产品铭牌、合格证核查产品的型式试验报告+自愿性认证证书（或型式检验报告）、铭牌、合格证、产品说明书3设备设置部位及安装应设在消控室内，设置应保证有足够的操作和检修间距查看装置的设置位置,测量操作距离和检修间距4设备的引入线缆用户信息传输装置与火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器应采用专用线路连接查看线路连接方式5设备电源的连接设备的主电源应连接消防电源且有标识、严禁使用插头检查设备的主电源连接情况6设备接地设备的接地应牢固且有标识主体工程中间检测报告用户信息传输装置基本功能1自检功能设备应能对指示灯、显示器、和音响器件进行功能自检操作设备的自检功能、检查自检情况2主备电自动转换功能传输装置应具有主、备用电源自动转换功能模拟试验、查看主备电源的切换情况3故障报警功能本机故隙报警功能模拟本机故障，查看用户信息传输装置的状态4消音、复位功能应能对设备进行消音、复位操作模拟试验、检查操作情况5手动报警功能用户信息传输装置手动报警按钮应能正常向平台发送火警信息模式试验、检查报警情况6查岗功能设备应能接收平台下发的查岗指令、且能正常应答模式试验、检查查岗应答情况用户信息传输装置数据接收和传送功能1数据接收和传送功能火灾报警控制器模拟产生火灾报警、启动、反馈、监管、故障、屏蔽、手自动工作、复位等各类状态信号检查传输设施接收信息的完整性、一致性，通过平台检查传输设施传输信息的完整性、一致性可燃气体报警控制器模拟产生可燃气报警、故障、屏蔽、关机/复位/自检等各类状态信号电气火灾监控设备模拟产生报警、故障、屏蔽、关机/复位/自检等各类状态信号消防设备电源状态监控器模拟产生报警、故障、屏蔽、关机/复位/自检等各类状态信号防火门监控器模拟产生开门、关门、关门释放、关机/复位/自检等各类状态信号应急照明控制器模拟产生应急、故障、关机/复位/自检等各类状态信息。2时间校对火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源状态监控器、防火门监控器、应急照明控制器及用户信息传输装置时间应与北京时间一致检查火灾报警控制器等设备及用户信息传输装置时间设置云台网络视频摄像头1安装应安装在消防控制室的合理位置，能观察到消防控制室值班人员的正常值班状态和操作状态检查摄像头的安装位置及画面覆盖范围2电源及布线应接消防电源、布线应采用专用线路检查电源连接、布线情况3画面传输应能按ONVIF通信协议通过专线网络接入综合管理平台核查接入情况4本地存储应能内置存储卡，本地存储不少于7天检查存储卡配置情况、且能正常查看回放
