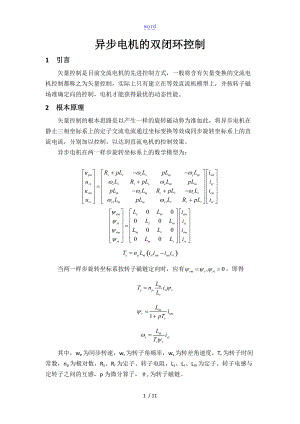

word异步电机的双闭环控制1 引言矢量控制是目前交流电机的先进控制方式，一般将含有矢量变换的交流电机控制都称之为矢量控制，实际上只有建立在等效直流机模型上，并按转子磁场准确定向的控制，电机才能获得最优的动态性能。2 根本原理矢量控制的根本思路是以产生一样的旋转磁动势为准如此，将异步电机在静止三相坐标系上的定子交流电流通过坐标变换等效成同步旋转坐标系上的直流电流，分别加以控制，以达到直流电机的控制效果。异步电机在两一样步旋转坐标系上的数学模型为：当两一样步旋转坐标系按转子磁链定向时，应有，即得其中，we为同步转速，wr为转子角频率，ws为转差角速度，Tr为转子时间常数，np为极对数，Rs、Rr为定子、转子电阻，Ls、Lr、Lm为定子、转子电感与定转子之间的互感，p为微分算子，r为转子磁链。3 系统原理带转矩环的转速、磁链闭环矢量控制系统的电气原理如图1所示。在图1中，主电路采用了电流滞环控制型逆变器。在控制电路中，在转速环后增加了转矩控制环，转速调节器ASR的输出是转矩调节器ATR的给定Te*，而转矩的反应信号Te，如此通过矢量控制方程计算得到的。电路中的磁链调节器ApsiR用于对电机定子磁链的控制，并设置了电流变换和磁链观测环节。ATR和ApriR的输出分别是定子电流的转矩分量ist*和励磁分量ism*。ist*和ism*经过2r/3s变换后得到三相定子电流的给定值isA*、isB*、isC*，并通过电流滞环控制PWM逆变器控制电机定子的三相电流。图1 带转矩环的转速、磁链闭环矢量控制系统的电气原理带转矩环的转速、磁链闭环矢量控制系统仿真模型如图2所示。其中直流电源、逆变器、电机和电机测量模块组成了模型的主电路，逆变器的驱动信号由带滞环脉冲发生器模块产生。三个调节器ASR、ATR和ApsiR均是带输出限幅的PI调节器。转子磁链观测使用两一样步旋转坐标系上的磁链模型，函数模块F用于计算转矩，dq0_to_abc模块用于2r/3s的坐标变换。4 仿真模型图2 带转矩环的转速、磁链闭环矢量控制系统仿真模型图3 转速调节器ASR图4 转矩调节器ATR图5 磁链调节器ApsiR图6 按转子磁链定向转子磁链电流模型图7 滞环脉冲发生器5 相关参数系统参数：电机参数：逆变器直流电源 205*2=510V漏磁系数=1-Lm2/LsLr=0.转子时间常数Tr=Lr/Rr=0./0.816=0.转速给定值1400 N*m。调节器参数：调节器比例放大倍数积分放大倍数积分器限幅调节器输出限幅上限下限上限下限转速调节器ASR80-8075-75转矩调节器ATR1260-6060-60磁链调节器ApsiR10015-1513-136 结论与波形分析从波形中可以看出，在矢量控制下转速上升平稳，加载后略有下载但随即恢复，在0.35s达到给定转速时和0.6s加载时，系统调节器和电流、转矩都有相应的响应。由于转矩和磁链调节器都是带限幅的PI调节器，在起动中两个调节器都处于饱和限幅状态，因此定子电流的转矩和励磁分量都保持不变，定子电流的给定值也不变，所以在起动过程中定子电流根本保持不变，实现了恒流起动。在起动阶段，磁场的建立过程比拟平滑，磁链呈螺旋形增加，同时电机转矩也不断上升。从转矩-转速曲线可以看到，系统起动转矩较大。参考文献1、 伯时 电力拖动自动控制系统M : 机械工业，19972、 周凯汀，力新 基于 MATLAB 的双闭环直流调速系统仿真与参数进化设 计J.计算技术与自动化，2001，20( 2) : 10 143、 威震，于敬玲 基于 MATLAB 的双闭环可逆直流调速系统的仿真环境J.计算机仿真，2004，21( 11) : 42 444、 传伟，郭卫 直流电机双闭环调速系统仿真研究J 机床与液压，2005，39( 2) : 128 13011 / 11
