华北电力施工组织设计新.doc

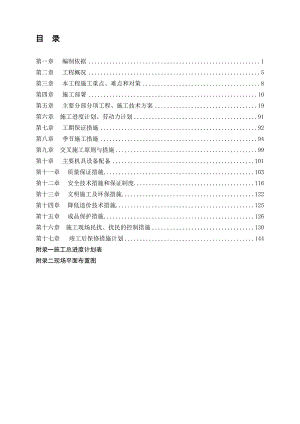

目 录第一章编制依据1第二章工程概况5第三章本工程施工重点、难点和对策8第四章施工部署10第五章主要分部分项工程、施工技术方案19第六章 施工进度计划、劳动力计划91第七章工期保证措施92第八章季节施工措施94第九章 交叉施工原则与措施99第十章主要机具设备配备101第十一章质量保证措施103第十二章安全技术措施和保证制度116第十三章文明施工及环保措施122第十四章降低造价技术措施125第十五章成品保护措施126第十六章 施工现场民扰、扰民的控制措施130第十七章 竣工后保修措施计划144附录一施工总进度计划表附录二现场平面布置图第一章编制依据一、编制依据1.1.1文件：1、图纸。1.1.2引用工程技术规范：1、工程测量规范（GBJ500262007）2、土方与爆破工程施工施工质量验收规范（GB502042002）3、建筑地基处理技术规范（JGJ792002）4、建筑地基基础工程施工质量验收规范（GB50202-2002）5、混凝土结构工程施工质量验收规范（GB502042002）6、砌体工程施工及验收规范（GB502032002）7、多孔砌体结构技术规范（JGJ137-2001）8、建筑设计防火规范（GB50016-2006）9、地下工程防水技术规范（GB50108-2001）10、地下防水工程质量验收规范（GB50208-2002）11、屋面工程技术规范（GB502072002）12、建筑地面工程施工质量验收规范（GB502092002）13、建筑装饰工程施工质量验收规范（GB50210-2001）14、组合钢模板技术规范（GB50214-2001）15、建设工程施工现场供用电安全规范（GB50194-93）16、采暖与卫生工程施工质量验收规范（GBJ250422002）17、通风与空调工程施工质量验收规范（GBJ502432002）18、建筑电气工程施工质量验收规范（GB50303-2002）19、建筑给排水及采暖工程施工质量验收规范（GB502422002）20、住宅装饰工程装修工程施工规范（GB50327-2001）21、民用建筑工程室内环境污染控制规范（GB50325-2001）22、施工现场临时用电安全技术规范（JGJ462005）23、建筑施工高处作业安全技术规范（JGJ8091）24、组合钢模板技术规范（GB502142001）1.1.3引用主要技术规程：1、多孔砖（KP1）建筑抗震设计与施工规程（JGJ6890）2、建筑施工测量技术规程（DB11/T446-2007）3、民用建筑外保温系统及外墙装饰防火暂行规定（公通字200946号）4、建筑内外墙涂料技术规程（DBJ/T014299）5、建筑机械使用安全技术规程（JGJ332001）6、建筑给水聚丙烯管道（PP-R）工程技术规程（DBJ/CT501-99）7、建筑排水硬聚氯乙烯管道工程技术规程（CECS105：2000）8、建筑给水钢塑复合管道技术规程（CECS1255：2001）7、建筑工程冬期施工规程（JGJ10497）8、建筑工程资料管理规程（DB11/T6952009）9、钢筋焊接及验收规程（JGJ182003）10、混凝土小型空心砌块建筑技术规程（JGJ/T13-94）11、中型砌块计筑设计与施工规程（JGJ5-80）12、钢筋混凝土构造柱多层住房抗震技术规程（JGJ/T13-94）13、大模板多层住宅结构设计与施工规程（JGJ20-84）14、钢筋焊接及验收规程（JGJ18-2003）15、回弹法检测混凝土抗压强度技术规程（JGJ/T23-2001）16、建筑施工高处作业安全技术规程（JGJ80-91）17、建筑机械使用安全技术规程（JGJ33-2001）1.1.4主要使用图集：1、多孔砖墙体构造图集京99SJ342、建筑物抗震构造详图97G329（一）（九）3、建筑排水用硬聚乙烯（PVCU）管道安装96S3414、专用门窗05J4-25、建筑构造通用图集88J系列6、建筑构造通用图集88JX系列7、建筑设备施工安装通用图集91SB系列8、建筑电气施工通用图集92DQ-1系列9、外墙外保温05J3-110、常用木门窗图集京95J6111、新建集中供暖分户热计量设计和施工试用图集1.1.5引用标准：1. 混凝土质量控制标准 （GB5016492）2. 混凝土强度检验评定标准 （GBJ10787）3. 建筑安装工程质量检验评定统一标准（GB503002001）4. 普通混凝土用砂、石质量及检验方法标准 （JGJ522006）5. 建筑土建分项工程施工工艺标准6. 建筑设备安装分项施工工艺标准7. 外墙内外保温板质量检验评定标准 （DBJ013096）8. 建筑施工安全检查评分标准 （JGJ5999）9. 北京市工程施工现场管理标准规定。10. 钢筋焊接接头试验方法标准（JGJ/T27-2001）1.1.6主要建筑法规中华人民共和国计量法 （第28号主席令）建设工程施工现场管理规定 （第15号建设部令）中华人民共和国建筑法 （第91号主席令）中华人民共和国大气污染防治法实施细则 （1991年国家环保局第5号令）中华人民共和国水污染防治法实施细则 （2000年国务院第284号令）建筑项目环境保护管理条例 （1998年国务院第253号令）建设工程质量管理条例 （中华人民共和国国务院第279号令）关于印发北京市建筑工程暖卫设备安装质量若干规定的通知（94）北京质检总站036号文件）1.1.7本企业法规：企业ISO/90001贯标质量保证体系程序文件第二章工程概况2.1工程概况工程名称：A栋住宅楼等11项工程地点：北京市朝阳区百子湾路5号（南院）迤东建筑面积： 本项目建筑面积建筑类别：住宅建设单位：华北电力物资总公司监理单位：北京时创项目工程管理有限责任公司计划开工日期：2010 年 10 月 20 日；计划竣工日期：2012 年 4月 30 日总 工 期：559日历天工程质量：合格，本工程为华北电力物资总公司职工住宅及配套工程，位于北京朝阳区百子湾5号院，南侧紧邻广渠路，北侧为一中学，东西两侧为居民住宅。总建筑面积。本工程分南北两区，南区分为A楼、B楼、C楼，北区分为D楼、E楼，为5栋组成的群体住宅工程。结构类型：框架,剪力墙结构，抗震设防烈度8度。2.2建筑设计概况序号项目内 容1建筑功能A、B楼一二层为商业、三层以上为住宅，C、D、E楼为住宅2建筑特点A、B、C楼地下相连，为南区；D、E楼地下相连，为北区。地下三层、车库部位两层，地上A楼9层，B楼10层、局部11层，C楼和D楼15层、局部16层，E楼19层。A楼南侧有裙楼。F、G为商业房。3总建筑面积4建筑层数地下3层地上A栋为9层、B栋为10层、C和D栋为16层、E栋为19层5建筑层高地上标准层2.9m6建筑高度绝对标高(m)A、B、C、D楼±0.000=35.25mE楼±0.000=35.95m 相对标高A楼最低为29.5mE楼最高为55.9m 7建筑防火高层二类民用建筑，耐火等级：地上一级、地下一级8防水工程地 下防水混凝土、防水卷材屋 面卷材防水厨房、卫生间涂膜防水2.3结构设计概况序号项 目内 容1结构形式基础结构形式筏板基础主体结构形式框架剪力墙结构屋盖结构形式现浇混凝土平面屋盖楼板地下水质对混凝土无侵蚀性2地下防水混凝土自防水底板、外墙在混凝土中掺加防水剂形成自防水混凝土，底板S6、外墙S6材料防水双层3+3厚SBS防水卷材3混凝土强度等级基础垫层C15地下室外墙、底板、框架柱C40、C35、P8、P10（负三层为P10,后负二层以上改为P8）地上剪力墙C30、C35、C40梁、板C30、C35、C40构造柱、过梁、圈梁C202.4水暖专业设计概况：系统名称管材连接方式保温防腐采暖镀锌钢管（大于DN100的用无缝钢管）丝接加筋铝箔离心玻璃棉管壳PB热熔连接给水热镀锌衬塑钢管丝接橡塑保温铝塑复合管（PB）热熔连接橡塑保温热水热镀锌衬塑钢管丝接橡塑保温铝塑复合管（PB）热熔连接橡塑保温中水铝塑复合管（PB）热熔连接橡塑保温消火栓热浸镀锌钢管丝接排水入口处柔性机制铸管柔性接口(A型)防锈漆一道银粉两道PVC-U粘接热镀锌钢管丝接(大于DN100卡箍连接)2.5电气专业设计概况：序号项目系统介绍1变配电系统双路380V/220V电源进线，地下一层设低压接室及配电间，保护系统为TN-S。2动力系统干线以金属桥架敷设为主，支线为钢管暗配。3照明系统包括公用照明，事故照明，疏散照明及障碍标志灯，大部采用吸顶灯、白炽灯、荧光灯，共用照明为备用电源双投。 4防雷接地利用基础底板钢筋作为接地体，屋面避雷带，利用结构内钢筋做防雷引下线与接地极相连接。5保护接地配电室保护接地、电源进线处重复接地、电缆桥架保护接地、等电位联结。所有进户铁管的等电位连接。6消防系统火灾报警、感烟探测、可燃气体报警，排风、排烟、消防水喷淋、消防广播。7电梯每单元一部客梯，双路供电.8弱电电话系统、有线电视系统、安全防护系统、远程计量系统、通讯网络。第三章本工程施工重点、难点和对策3.1施工重点、难点对策：3.1.1施工重点、难点对策之一：本工程东、西侧离住宅较近，为保证不扰民，做到文明施工，施工过程中我们将采取如下措施：（）选择低噪音机具进行施工。（）严格遵守市建设局夜间施工作业时间规定，合理安排施工时间。（）夜间照明用的镝灯和碘钨灯采取低照，并且在施工操作层满挂密目安全网，形成遮光带，以最大限度降少夜间对居民楼的光污染。夜间不作业时关闭所有大型照明设施。（4）现场木工棚和搅拌站进行封闭降噪处理。（5）振捣混凝土时严禁振捣钢筋和模板，必要时采用无声振捣棒，以降低噪音污染。（6）教育职工不得敲打钢管、钢模板，尽量减少噪音。（7）加强对操作人员的教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中的计划调控。（8）装修期间尽量采用定尺材料，减少现场切割。（9）用声级计随时测现场噪音级数，控制噪音不超过国家规定范围。3.1.2施工重点、难点对策之二：基坑开挖及护坡本工程土方工程量大，分为南北两个区域，土方开挖面积为1万多M2,槽底相对标高：-10.5m。土方工程面积大、开挖深度较深，需用机械数量较多，开挖工程需要降水。根据分析，本工程采用管井对基坑范围内地下水进行围降，管底穿过层隔水层到达层，要求降至基坑垫层底以下1.0m，利用潜水与承压水水头压力之差采用抽渗结合方式进行封闭抽水。根据现有场地的工程地质资料及现场条件，结合本工程的特点，为加快工程进度，降低成本，本工程东侧因紧临围墙支护采用桩锚支护，其它三面采用土钉墙支护。采用信息化施工，确保基坑开挖过程中边坡，临近建筑物的安全，必须对基坑及周边建筑进行监测。3.1.3施工重点、难点对策之二：现浇空心楼盖板结构（板中布置GBF空心薄壁管）本工程主楼间地下车库均为二层，地下二层车库顶板采用现浇空心楼盖板结构（板中布置GBF空心薄壁管），地下二层车库顶板为600 mm，局部为200 mm， GBF管选用400。顶板的砼浇筑量大，GBF空心薄壁管在浇筑过程中的上浮是施工的难点。（1）在浇筑混凝土时，由于GBF管为密封桶状空心管，每支管的自重较轻，若不采取措施进行固定，砼浇注过程中薄壁管受其底部砼的作用会产生向上漂浮移位，无法保证其设计位置，因此必须采取措施进行固定，否则会造成GBF管上浮把混凝土板上排钢筋网片顶起，发生质量事故。为保证管体设计位置正确，混凝土板上层钢筋网片不上浮：现浇板首层钢筋网片绑扎完，钢筋保护层就位；采用双股8#铁丝将底板钢筋网片与模板支撑钢管体系绑扎固定，间距1500*1500。铁丝一定要拉直拉紧，以便有效抵抗上浮力，避免产生向上位移。拉接铁丝严禁拉接在胶合板下的木龙骨上，否则会将整个楼板底模拉起，起不到固定GBF管的作用。根据排管布置图位置安装700*550马凳来支撑GBF管（附图1），确保GBF管上下位置与设计相符；在距离管两端200mm处采用双股12#铁丝将管与底板钢筋网片绑扎牢固，确保GBF管与下层钢筋网片相对位置不变；绑扎上层钢筋网片，施工时特别注意不能对GBF管造成破坏；现浇板上下二层钢筋网片按设计要求设置直径钢筋拉钩使上下层网片形成整体；每行GBF管之间的并内设马凳间距1100(附图2)充当上下钢筋网片的支撑；GBF管安装结束后，在绑扎上层钢筋网片时，有可能会造成部分GBF破裂，裂缝较小于可用塑料胶带封补，破坏严重的予以更换。(2) GBF管的竖向位置调整设计要求400 GBF空心管居中搁置在600厚现浇板中间，管距上下面为100。经计算空心管需从底板钢筋上垫高44高。本工程采用加工场制作成品马凳，现场安装。采用通长700的螺纹12钢筋焊接。钢筋隐蔽验收及GBF管固定验收合格后，方可浇筑混凝土。（3）浇筑砼前还需检查GBF管是否还有破损和位移情况，如有则要按设计尺寸进行调整和修补。浇筑时，应考虑浇筑顺序，以便于搭接。泵管或其他施工工具不可直接放置在GBF管上，可以垫脚手板或在GBF管间缝隙处安放支撑。禁止将施工机具直接压放在GBF管上，施工人员要注意保护GBF管避免直接踩踏GBF管。砼下料时不宜太猛，也不可太多，对于板厚为400厘米GBF板，应分两层浇筑。但间隔时间不得超过砼初凝时间。第四章施工部署4.1工程目标：4.1.1质量目标：实现对业主的质量承诺，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程合格率达到100%，达到合格工程标准。4.1.2安全目标： （1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事故；（3）无严重污染扰民；（4）无重大交通行车事故。4.1.3工期目标： 2011 年 10 月 31 日结构封顶 ,2012年 4月30日竣工。4.1.4管理目标：合格。4.2管理组织机构：4.2.1组织机构：本工程项目经理选派承担过大型工程项目管理，并具备丰富施工管理经验的国家一级建造师担任；项目总工选派具有较高技术业务素质和技术管理水平的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期和质量目标，争创北京市朝阳杯。项目部班子主要成员及各主要部室的职责：（1）领导班子：由项目经理、项目总工程师、现场经理组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。（2）技术部：负责编制工程施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。（3）工程部：负责组织施工组织设计实施，制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理;负责各劳务分包和工程分包的协调管理。（4）安质部：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。（5）物资部：负责工程材料及施工材料和工具的购置、运输，监督控制现场各种材料和工具的使用情况等。（6）机械部：负责施工机械调配、进场安装及维修、保养等日常管理工作,确保机械处于良好运行状态。 （7）核算部：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。（8）保卫部：负责施工现场治安保卫、防火消防和成品保护工作。以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，确保优质、高效的完成施工任务。4.2.2管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T190022001idt ISO9002：2001标准。4.2.3主体施工技术工人配备：木工：250人 钢筋工：200人 架子工：60人 混凝土工：150人 电工：50人 水暖工：40人 其他：50人， 总计：800人.4.2.4项目经理部下设作业队及分工：（）结构施工队：负责主体结构工程的施工。（）瓦工作业队：负责砌筑工程、抹灰工程、楼地面工程的施工。（）油工作业队：负责油漆、粉刷工程的施工。（）木工作业队：负责结构模板安装施工。（）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程的施工。（）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。（）水、暖、通风工程作业队：负责水暖安装、配件预埋，孔洞预留及管线敷设、水暖及通风设备的安装调试工作。4.3施工部署：本工程工程量大，质量要求高，工期计划为808天，为保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，必须充分考虑到各方面的影响因素，合理安排任务、人力、资源、时间、空间的总体布局。4.3.1总施工顺序上的部署原则按照先地下，后地上；先结构，后装修；先土建，后专业的总施工顺序原则进行部署。4.3.2施工工艺总流程：土方开挖 基础底板垫层 基础底板防水层 防水保护层 基础底板 地下室结构 地下室外防水 回填土 地上部分主体结构 墙体砌筑 专业安装 屋面工程 内外装修 室外工程 清理收尾 竣工报验4.3.3流水段划分按如下考虑：B、D、E楼为四个单元，墙体按四个流水段施工，顶板按两个流水段施工。A、C楼为五个单元，墙体按五个流水段施工，顶板按两个流水段施工。4.3.4施工工期上的部署原则季节施工的考虑根据总施工进度的安排，基础结构及地下防水工程完毕后，及时进行回填土施工，以利于后续工程的施工。 4.3.5为了确保工期和时间连续、实施立体交叉作业，本工程结构验收均分三次进行，第一次验收A、B楼主体及C、D、E楼9层以下结构；第二次验收C、D楼主体，第三次E楼主体验收。砌筑工程及装修在结构验收后分阶段、分层进行，二次结构、装修及水电管道安装工程采取交叉作业，合理安排穿插进行。4.3.6垂直运输：本工程垂直运输设备按如下考虑：每栋楼设置一台塔吊，各楼塔吊主要负责基础及主体结构模板、钢筋及零星混凝土的垂直运输；主体施工至六层时，每栋楼设一座双笼电梯负责砌筑、装修材料垂直运输。安装平面位置详见现场平面布置图。4.3.7本工程结构混凝土主要采用商品混凝土，混凝土罐车运输到工地，五层以下由混凝土泵车输送至浇筑部位。五层以上采用地泵输送。4.3.8本工程模板体系：±0.00以下墙体采用60系列钢模，顶板、梁、车库及防框架柱采用竹胶板制作。±0.00以上剪力墙结构采用定型钢模板，顶板及电梯井采用木模体系。4.3.9脚手架工程：结构施工A楼采用悬挑双排脚手架，B、C、D、E楼采用模板厂家提供的外挂脚手架。装修A楼采用双排脚手架，B、C、D、E楼采用吊篮。4.3.10现场设5间木工加工间，木工加工间均设在每栋楼附近，负责模板及配件的制作。4.3.11现场设一个钢筋加工场，统一负责钢筋的加工制作。4.3.12装修阶段现场设置搅拌站，负责零星混凝土及装修砂浆的搅拌。4.4施工准备工作：4.4.1技术准备工作：（）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。（）根据质量手册和程序文件要求，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。（）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（）做模板设计图，进行模板加工，并指导安装。（）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。（）编制施工预算，提出主要材料用量计划。4.4.2劳动力及物质、设备准备工作：（）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（）落实各部室人员，制定相应的管理制度。（）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。（）组织施工机械进场、安装、调试，做好开工前准备工作。4.4.3施工现场及管理准备工作：（）做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工场地围墙和施工临时用房的施工，做好水、电、消防器材的布置和安装。（）按北京市求做好场区施工道路的路面硬化工作。（）抓紧与政府各有关部门接洽，疏通关系，办理各项手续，保证施工顺利进行。（）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。4.5施工现场平面布置：4.5.1现场临建布置本工程场地条件有限，临时办公区布置在场地内，北侧原有四层楼房为甲方、监理办公室及工人宿舍，南侧临建房为工人宿舍，东侧临建房为总包办公室、会议室、养护室及各专业作业队库房。工人生活区布置在现场南北两侧，临建房1700平方米。场地南北两区之间为钢筋加工场地。模板、架料摆放于各个作业区旁。4.5.2给水：（）从建设单位指定位置接入水源，管径DN100，并做水表井。 （）室外消火栓给水管道沿小区道路埋设，埋深800，采用100焊接钢管，配25m水龙带，19mm水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品。（）环线引管径DN32支管供搅拌站用水。（）从环线引支管，枝状分布。分供办公生活区、大门冲洗用水。（）从环线引两根管径DN50立管，供层以下低区生产消防用水，各层从立管引管径为DN32支管，加截门。用软管引至施工作业面，供施工生产用水。（）现场设水泵房，供给层以上高区生产消防用水。（）各楼沿结构设管径DN65的生产消防竖管，每层设DN65的消火栓，配25m水龙带，19mm水枪。冬施时外露部分做50mm厚岩棉保温。（）从竖管引管径DN32支管，加截门。用软管引至施工作业面，供施工生产用水。4.5.2排水（）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池。（）在大门处设冲洗水槽，负责车辆清洗。（）施工现场设沉淀池。现场污废水经沉淀处理后排出。（）沉淀池定期清掏。4.5.3用水量计算：（1）施工用水量：q1=k1Q1·N1·K2/（8×3600）=1.1(80×300+10×300)/3600×8）×1.5=1.55L/Sq1：施工用水量k1：未预计的施工用水系数，取1.1Q1：日工程量N1：施工用水定额K2：用水不均衡系数，取1.5按每日搅拌和养护砼量为80 m3，每日砂浆用量为10m3计算。（2）施工现场生活用水量：q2=p1·N2·K2/（t×3600）=（800×80×2/（6×3600）=5.93L/S q2：施工现场生活用水量P1：为施工现场人员总数N2：施工现场生活用水定额K2：为施工现场生活用水不均衡系数，取2T：为高峰用水时间，按6小时计算（3）现场消防用水量：q3：按施工手册取10 L/Sq1q24.51 L/Sq1q2< q3故总用水量Qq310 L/S（4）管道选择：d=(4q/1000v)1/2=(4×10/×1.6×1000) 1/20.089 mm故管径选为DN100 mm其中V为经济流速选为1.6 m3/s（5）水泵选择：本工程最高建筑高度为 60.0米，故预设生产消防水泵供高层生产消防用水。总扬程HH1ZhH1为建筑物高度Z为最不利处的自由水头，选10m。h为沿程阻力，因距离较短忽略不计。故H701080 m所以选用水泵扬程H80.0 m流量取消防流量L5L/S（6）消防竖管管径d=(4q/1000v)1/2=(4×5/×2.5×1000) 1/20.050mm根据北京市规定管径选择DN65 mm4.5.4施工临时用电：根据现场施工设备用电量的计算，施工高峰期需用电量约为1000KVA。机械设备用电计划表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）进场时 间用于施工部位1塔吊TC50132山东200331.752010.4基础主体2塔吊TC60143山东2003672010.4基础主体3施工升降机SC100/1005山东2004672010.10装修4搅拌机JS3505山东20027.52010.10装修5调直机JD-102山东20017.52010.4钢筋加工6钢筋切断机CJ402山东20044.52010.4钢筋加工7钢筋煨弯机CJ402山东20034.52010.4钢筋加工8罗纹套丝机C404河北20052.02010.4钢筋加工9电锯MJ055北京20034.52010.4木工模板10压刨MB106D5北京20034.52010.4木工模板11平刨MB1065北京20064.52010.4木工模板12砼地泵HBTS805山东 20031102010.4砼浇筑13蛙式打夯机HW2010北京19982.02010.5回填土14电焊机BX3-3005北京200218KVA2010.4水电15空压机0.7m³/h5天津1998152010.4模板清理结构施工主要用电设备(考虑实际投入并同时使用的设备)功率为：P1 = 998KWP2 =144KVA根据现场施工设备用电量的计算，共需用电量约为：P1 = 998KWP2 =144KVAP3 =75.6KW （照明用电）总用电量Pj = 1.05*0.6*（998+75.6）/0.75+ 0.6*144 = 992.5KVA根据现场施工设备用电量的计算，施工高峰期需用电量约为992KVA。并结合实际情况，施工现场布置三台315KVA变压器满足本标段施工用电。施工现场设置一级总配电柜3个，变压器输入配电柜线路采用铠装电缆，埋地敷设。现场采用TN-S三相五线制接零保护系统供电，按三级配电两极保护设计施工，PE线与N线严格分开使用，接地电阻不大于4欧姆，施工现场所有防雷装置冲击接地电阻不大于30欧姆。开关箱内漏电保护额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。临时主供电共分六路：每施工区一路至二级箱，一路专供加工设备和生活用电。所有供电系统都采用三级控制二级保护，所有主线路电缆埋地敷设。（临电布置详见总平面布置图）4.5.6施工现场防雷接地系统施工现场防雷采用施工用的塔吊，在塔吊顶端设置避雷针。利用塔吊的基础做为施工现场的接地系统。 4.5.7现场道路布置施工现场全部用混凝土硬化，沿建筑物布置消防道路。道路硬化做法：在基层土上铺垫200厚2：8灰土，面层为200厚C20商品混凝土，随打随抹。现场四周全部为240红机砖墙，大门设为8m宽，高2.2m，按CI标准要求，刷相应颜色的涂料和标识。（道路布置见总平面布置图）4.5.8垂直运输设备布置本工程主体施工时考虑结构形式和结构尺寸等因素布置5台塔吊，主体完成后塔吊退场。（具体位置见总平面布置图）主体六层后安装5座双笼电梯。 4.5.9塔吊的安装与拆除安装说明：塔吊基础设在基坑外，（具体位置见平面布置图）。塔吊平面布置图：见总平面布置图。塔吊的安装与拆除：进场后，立即进行塔吊基础施工，在最短时间内投入使用，塔吊安装详见塔吊施工方案。塔吊的安装位置充分考虑了现场结构施工和对整个工程装修施工的影响，我公司认为是比较合理的、可行的。装修阶段主要采用外用电梯，屋面工程完成后塔吊拆除。本工程计划内装修提前插入，因此提前进行外用电梯安装。4.5.10外用电梯塔吊作为结构施工期间的主要垂直运输和水平运输工具，负责钢筋、模板、钢管等材料的运输。在装修和安装阶段，外用电梯作为装修阶段垂直运输主要工具，负责运输砌块、砂浆、门窗、屋面防水以及机电安装材料。第五章主要分部分项工程、施工技术方案5.1施工测量：5.1.1工程概况：本工程位于北京朝阳区百子湾5号院，分为A、B、C、D、E五栋楼，建筑面积为。其中A、B、C楼为南区，D、E楼为北区。地下均为三层，地上A楼9层,B楼10层，C楼和D楼15层、局部16层，E楼为19层。A楼一、二层和A楼南侧两层裙楼为商业。根据现场轴线、标高、基坑尺寸等核查记录结果，积极主动与甲方、监理行共同核验，本工程施工测量，必须严格按照北京市规划勘察设计部门提供的建筑定位控制标桩或坐标点、高程点（及原始测量成果报告单）进行实测，我方参加测量人员均具备相关资质，持证上岗。5.1.2施工测量的准备工作:（）熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位标高变化及其相互间的关系。（）对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。（）测量仪器准备：全站仪（BTS-6082C）、光学经纬仪（ET-02）一台带弯管目镜；有机玻璃十字接收靶；自动安平水准仪（AL222）一台；50 m钢卷尺3个。以上测量仪器均应在施工前检定合格，确保测量数据的准确。（）测量人员配备：测量工3人，验线员2人。5.1.3建筑物定位放线：（）平面控制网建立：依据测绘院给定坐标控制点G1,G2,G3点,复测现场内ABCDEF点，在使用现场内的一级引入点和G3点对各楼角点坐标进行观测和定位。）A、B、C、D、E、F绝对坐标均已知，建立平面控制网ABCDEF。）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：（考虑采用标准拉力，则拉力改正数不计）式中：L-丈量时钢尺读数 t0-鉴定时标准温度 L0-实际距离 a-钢尺线膨胀系数 L实-钢尺实际长度 t-测量时实际温度 L明-钢尺名义长度 h-两端高差）角度测设方法：如图所示： 根据已知的起始方向，测设角度：用正倒镜法测出AOB1后，用经纬仪精确测设出AOB1=1，1与的差为，过B1点作OB1，并量取距离。（）建筑物高程控制网测设：高程引入，使用BM1、BM2点对ABCDEF点进行高程测设，另外在布设2个临时水准点（现场确定），组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求： L：为附和线路长度。（）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。5.1.4基础开挖放线：由于建筑平面控制桩及轴线控制桩距基础外边线较远，在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。（）根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩），并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、20 mm。基槽下口桩允许误差为+10 mm；开挖至接近槽底时，应及时测设坡角与3 m×3 m的方格网点标高，允许误差为：±10 mm。（）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。5.1.5结构施工测量：（）结构竖向投测：工程采用激光经纬仪内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采用200×200×10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200×200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向360°回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采用正倒镜法校核。（）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙和洞口的边线，各部位放线的允许误差为：项 目精 度主轴线±10 mm细部放线±2 mm墙边线+3 mm门窗洞口线+ 3 mm（）高程的竖向传递：工程结构施工时，划分为四（五）段，设八（十）传递点分别向上进行传递，以保证在各流水段施工层上附近有二个标高点，进行互相校核。）标高传递的允许误差：项
