协信水岸茗都21#楼施工组织设计.doc

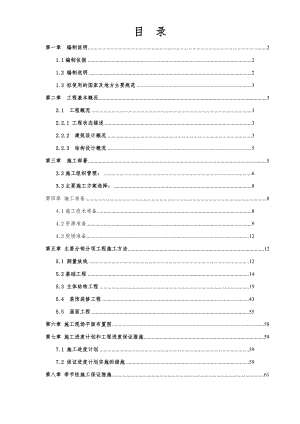

目 录第一章 编制说明21.1编制依据21.2 编制说明21.3 拟使用的国家及地方主要规范3第二章 工程基本概况32.1 工程概况32.2.1 工程状态描述32.2.2 建筑设计概况32.2.3 结构设计概况5第三章 施工部署53.2施工组织管理：63.3主要施工方案选择：8第四章 施工准备84.1施工技术准备84.2资源准备94.3现场准备12第五章 主要分部分项工程施工方法125.1 测量放线125.2基础工程145.3 主体结构工程195.4 装饰装修工程435.5 屋面工程55第六章 施工现场平面布置图58第七章 施工进度计划和工程进度保证措施597.1 施工进度计划597.2 保证进度计划实施的措施59第八章 季节性施工保证措施618.1 冬季施工管理措施618.2 雨季施工管理措施61第九章 工程质量保证体系和质量保证措施629.1工程质量保证体系629.2质量保证措施62第十章 安全保证措施7010.1项目安全管理目标7010.2 项目安全管理体系7010.3 项目安全生产责任制7210.4 项目安全生产教育7210.5 项目安全防护措施7410.6 施工项目安全检查7610.7 施工用电安全技术措施77第十一章 保证文明施工的措施8011.1 创建文明工地的管理目标8011.2 文明工地管理体系的建立8011.3 施工现场场容管理的措施8011.4 施工现场环境保护的措施8211.5 防止施工噪音扰民措施84第一章 编制说明1.1编制依据1.1.1、本工程设计图纸、招标文件； 1.1.2、国家及某某现行施工规范、有关法律、法规等文件；1.1.3、现行建筑、安装等劳动和工期定额；1.1.4、建筑业推广应用的新技术、新设备、新工艺、新材料；1.1.5、企业标准、管理制度等。1.1.6、某某有关工程建设技术经济文件和技术标准。1.2 编制说明 对本工程采取如下指导思想：以质量为中心，以项目法施工为基础，精心组织，科学管理，积极推广应用新技术、新工艺、新材料、新设备，优质高速地完成本工程施工任务，创出一流工程成果。工程管理目标如下：工程质量：确保质量“合格”。 工程进度：自开工日起计 480 个工作日内完成本工程的施工任务，将工程移交业主。安全文明生产：施工中杜绝重大伤亡事故，月事故（轻伤）发生频率控制在0.1以内，争创“安全文明标准化工地”。服务目标：信守合同、密切配合、接受监督、顾客满意。以上四项是今后施工中最主要的工程管理指标，我公司将以此为目标，确保在施工全过程中达到并超过这些目标，以不辜负业主对我公司的信任。1.3 拟使用的国家及地方主要规范1.3.1、建筑工程施工质量验收统一标准 （GB503002001）； 1.3.2、建筑地基基础工程施工质量验收规范 （GB502022002）； 1.3.3、建筑结构荷载规范 （GB50009-2006）； 1.3.4、砌体工程施工质量验收规范 （GB502032002）； 1.3.5、混凝土结构工程施工质量验收规范 （GB502042002）； 1.3.6、屋面工程质量验收规范 （GB502072002）； 1.3.7、建筑地面工程施工质量验收规范 （GB502092002）； 1.3.8、建筑装饰装修工程质量验收规范 （GB502102001）；1.3.9、建筑给排水设计规范 （GB500152003）；1.3.10、建筑电气工程施工质量验收规范 （GB503032002）。第二章 工程基本概况2.1 工程概况2.2.1 工程状态描述项目名称：某某水岸茗都21#楼设计单位：某某市设计院 建设单位：某某某某房地产开发有限公司 勘察单位：某某市建设工程勘察设计院 监理单位：某某市科学建筑监理有限公司 建设地点：观音桥 结构类型：钢筋混凝土剪力墙结构 建筑面积：88262.2.2 建筑设计概况某某水岸茗都21#楼工程，位于某某市观音桥商区，本工程基础采用钢筋混凝土条形基础，地上18层，结构形式为钢筋混凝土剪力墙结构，层高为2.9米。设计标高±0.000相当于绝对标高为45.900米（某某市独立高程）；抗震设防烈度为七度，抗震设防类别：丙类；剪力墙抗震等级为三级；短肢剪力墙的抗震等级为二级；场地土类型为中硬场地土，场地类别为II类。本建筑物合理使用年限为50年，屋面防水等级II级，防火耐火等级二级。1、本工程活荷载标准值：楼面：2.0 kpa；消防疏散楼梯：3.5 kpa；阳台：2.5 kpa；上人屋面：2.0 kpa；不上人屋面：0.7kpa。2、屋面-1作法（自上而下） 50厚C30细砼,内配6150双向,钢筋网片(在分隔缝处断开)面层,保护10,分隔缝宽20,纵横缝间距<3m,缝中用密封材料嵌填，干铺无防聚酯纤维布一层，40厚挤聚苯乙烯板保温层,SBS防水层一道,基层处理剂一道,20厚1:3水泥砂浆找平、找坡，现浇钢筋砼屋面结构层.3、屋面-2作法（自上而下） 50厚C30细砼,内配6150双向,钢筋网片(在分隔缝处断开)面层,保护10,分隔缝宽20,纵横缝间距<3m,缝中用密封材料嵌填，干铺无防聚酯纤维布一层，40厚挤聚苯乙烯板保温层,SBS防水层一道,基层处理剂一道,20厚1:3水泥砂浆找平层，现浇钢筋砼屋面结构层.4、屋面防水屋面防水等级高层建筑2级，多层一般建筑为3级，具体构造见屋面做法。屋面的阴角处、天沟、落水管口西周及设备基础等处增设一道附加防水层，泛水高度不大于250mm，出屋面井（烟）道周边同屋面结构一起整浇一道钢筋砼防水圈，高度应高出防水面层250mm，刚性防水曾应采用细石防水砼，其强度等级不低于C30，厚度不小于50mm，分格缝间距不大于3m*3m，缝宽不应大于25mm，应不小于12mm：女儿墙根部应设高度250mm的钢筋砼防渗反梁，女儿墙顶应设O高度应不大于60mm的钢筋砼压顶。5、外墙防水外墙护结构的幕墙应做好防水构造，具体设计由幕墙承包负责。外墙体在两种不同材料交接，处采用用300mm宽的Ø1镀锌些网（网眼10mm*10mm）抹灰层。外保温层上的粉刷面层须与保温系统相匹配，确保抗裂、防水、防渗效果：面砖、涂料外墙饰面均设分隔缝，具体见立面图：系统变形缝口部采用耐候密封胶封缝，确保防水质量，穿过外墙防水层的管道采用附止水环的管道。6、多水间防水做法厨、卫和有防水要求的建筑楼面须设防水层，防水层沿西周墙面上翻500mm。当管道穿楼板时应做严密的防水措施，其防水层2翻起高度应大于120mm。防水层除图中注明者外，均为1.5mm厚水泥基防水涂料。所有这些房间及层间退台屋面、顶层露台、平台等周边向上设一道200mm高C20砼反梁（宽度同墙体），与楼板一同浇筑。7、油漆阳台,平台钢栏杆均为喷塑铁灰色油漆.楼梯扶手为棕红色.8、室内装修一览表 部位房间名称地、楼面墙裙、踢脚墙 面顶 棚厨房，卫生间地砖楼面水泥砂浆踢脚水泥砂浆毛坯其他房间水泥砂浆9、外墙面主要采用外墙涂料，12层采用面砖。2.2.3 结构设计概况 本工程为钢筋砼剪力墙结构，属丙类抗震建筑，按7度抗震设计，一般剪力墙抗震等级为二级，短肢剪力墙的抗震等级为二级。（含相应的连梁）设计基本地震加速度为0.1g，类建筑场地。1、基础墙下为条形基础，基础底面埋置在第层粘土层上，地基承载力特征值fak=270kpa。2、主体结构砼的强度等级：梁、板楼梯砼强度等级剪力墙， 柱砼强度等级 基础顶面至三层楼面（11F至二层楼面）C30 基础顶面至三层楼面（11F至二层楼面） C30 三层楼面（11F至二层楼面）至屋面C25三层楼面（11F至二层楼面）至屋面 C25 砖砌填充墙：房屋内外墙均采用200mm非承重粘土空心砖，M5混合砂浆砌筑，非承重粘土空心砖的容重10kN/强度等级应大于Mu3.5.3、加强带砼施工膨胀加强带砼强度为C35内掺水泥用量14%UEA要求14天的限制膨胀率为4×104在设置施工加强带施工时,先浇筑带外砼,浇到加强带时,改换掺14%UEA的砼,带的两侧分别用5-10mm铁丝网架设,以防先浇的砼流入加强带内。加强带浇完后，要特别加强养护，不少于14天。2.4 自然经济条件2.4.1 经济条件：本工程位于观音桥商区，水电由甲方指定地点进行搭接，交通运输方便，满足材料供应要求。2.4.2 地理条件：气象特征具有空气湿润，春早夏长、冬暖多雾、秋雨连绵的特点，年无霜期349天左右。据某某市气象局资料：调查区多年平均气温18.3，月平均最高气温是8月为28.1，月平均最低气温在1月为5.7，日最高气温43（2006年8月15日），日最低气温-1.8（1975年12月15日）。区内以降雨为主，雪、冰雹少见，多年平均降雨量为1186.5mm。降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mm。降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量94.2mm。年平均降雨日为161.3d，小时最大降雨量可达62.1mm。多年平均相对湿度79%左右，绝对湿度17.7hPa左右，最热月份相对湿度70%左右，最冷月份相对湿度81%左右。全年主导风向为北，频率13%左右，夏季主导风向为北西，频率10%左右，年平均风速为1.3m/s左右，最大风速为26.7m/s。2.4.3 工程特点分析：该工程主要注意框剪结构的各轴线控制和砼浇筑质量的控制。第三章 施工部署3.1施工管理目标：工程质量：确保质量“合格”。 工程进度：自开工日起计 480 个工作日内完成本工程的施工任务，将工程移交业主。安全文明生产：施工中杜绝重大伤亡事故，月事故（轻伤）发生频率控制在0.1以内，争创“安全文明标准化工地”。现场管理目标：某某市文明安全工地。3.2施工组织管理： 施工组织体系主要分为人员组织，机械设备组织，材料组织、运输组织、协调组织等五部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。（一）项目组织机构本工程的项目组织机构图详见下图公司总经理室 公司质量处公司技术处技术指导质量检查 资料审批跟踪评定 项目经理室工程技术负责人综合办公室财务科物质设备科质量安全科工程技术科技术指导 后勤补给设备管理员材料采购员各施工班组 图纸交底项目部管理人员一览表序号职 务数 量职 称姓 名1项目经理1工程师2项目副经理1工程师3技术负责人1助理工程师4施工员1技术员5质检员1助理工程师6安全员1技术员7预算员1工程师8资料员1助理工程师（二）施工组织机构高效运作保障措施1、组织强有力的项目班子，选派思想好，业务精,能力强,善合作服务好的管理人员进入项目管理班子。2、建立健全项目经理，工长，内业，材料，机械，劳资等岗位责任制，由工程领导小组定期对各专业进行考核。3、强化激励与约束机制，制定业绩评比，奖罚办法，定时组项目经理部管理人员人会议，检查工作质量。4、每天下午召开由项目经理主持的班后碰头会，对次日的工作进行协调安排。5、工管理，选派组织能力强，技术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时完成。3.3主要施工方案选择：3.3.1施工流向本工程的施工必须坚持合理的施工顺序：1、持先地下，后地上：先主体结构施工，后内，外装修及室内装修。2、安装工程先施工预留预埋，预制加工，后进行安装，先进行系工程的设备安装，后进行调试，先进行单机调试，后进行分部联动试。3、主体工程与装修工程的交叉；水电设备安装工程与装修的交叉。4、实行主次分明，掌握轻重环节，对各工种作业安排要有计划有骤，实行平面立体交叉，流水作业的施工方法。5、要合理安排机械，材料设备的进场，满足整个进度计划的需要。3.3.2 施工段划分：1、本工程由于面积不大不采用划分施工段进行施工。3.3.3 主要分部分项工程方案：1、基础施工方案：基础开挖采用反铲挖掘机进行开挖至设计标高，基坑四周设置排水边沟，基础模板采用九夹板进行关模，土方回填采用挖掘机进行对称回填，20T压路机进行碾压，混凝土供应采用商品砼进行浇筑。2、混凝土结构施工方案：上部结构模板类型采用碗扣式+九夹板模板体系进行施工，现场设置临时设施钢筋加工房、模板制作房等。垂直运输采用2台塔式起重机进行垂直货物运输，人工运输采用施工电梯进行运输。3、砌体结构施工方案：砌体结构材料采用普通空心砖进行施工。4、装饰装修施工方案：外墙面主要采用外墙涂料，12层采用面砖，采用湿贴法施工，厨房、卫生间采用地砖楼面采用湿贴法施工，墙裙、踢脚采用水泥砂浆踢脚，墙面采用水泥砂浆抹灰。5、屋面防水施工方案：屋面防水等级高层建筑2级。屋面的阴角处、天沟、落水管口西周及设备基础等处增设一道附加防水层，泛水高度不大于250mm，出屋面井（烟）道周边同屋面结构一起整浇一道钢筋砼防水圈，高度应高出防水面层250mm，刚性防水曾应采用细石防水砼，其强度等级不低于C30，厚度不小于50mm，分格缝间距不大于3m*3m，缝宽不应大于25mm，应不小于12mm：女儿墙根部应设高度250mm的钢筋砼防渗反梁，女儿墙顶应设O高度应不大于60mm的钢筋砼压顶。第四章 施工准备4.1施工技术准备1、组建项目管理班子，分工明确，职责分明，责任到位。2、组织有关人员全面熟悉施工图纸，并进行自审。对图上存在的问题，错误，矛盾进行记录，汇总。3、对施工要点，难点部位，进行研讨，制定措施。4、对设计材料有新技术，新结构，新材料，新工艺和新设备进行研讨5、制定实施计划。6、进行图纸会审，做好记录。7、做好钢筋，木工的翻样工作。8、组织有关人员讨论并编制施工组织设计。9、组织编制施工图预算。10、做好各项材料，机械，半成品和劳动力计划。11、制订各项管理制度，编制各项作业指导书。12、进行多层次的技术安全，质量，文明施工，现场管理制度交底。4.2资源准备4.2.1施工材料准备入场后根据施工图预算，施工组织设计，在每道工序前1天做出主材及地方材料分批量进场计划。工程投入的主要物资材料计划材料名称单位数量备注复合木摸板平方米6000分批进场模板材立方米280分批进场安全网1.8m*5.8m张4000分批进场钢管48*3.5吨800分批进场竹笆片1000*2000张8000分批进场水泥吨主要材料用量计划详见预算书.钢筋吨铁件吨砂立方石子立方标准砖万块空心砖千块石灰膏立方米4.2.2施工机械准备 建筑机械的配备是高层建筑施工的重要保证条件，为此对塔吊，砼工程设备，钢筋工程设备及运输设备进行了准备。1、垂直运输设备的选择垂直运输是本工程确保工期的关键，我们依据结构层的工程量并考虑主体建筑安装，装修的运输量对本工程的设备配置进行了认真的核算。2、塔吊的选取根据本工程平面布局总体尺寸，计划安排1台QT40型塔吊作为垂直运输设备，根据计算可知一台塔吊运量的要求，并且能覆盖95%以上的施工作业面。具体平面布置见施工总平面布置图。3、施工升降梯的选择在主体结构施工阶段，施工升降梯主要是解决小型机具和料具的运输。当主体结构封顶后，主要是砌块，砂浆，部分装饰材料和机具的运输。依据单层施工面积和建筑，装饰工程量，现场选配安装1台施工升降梯，具体安装位置见施工总平面布置图。4、砼工程设备的选择本工程采用商品砼，我方拟采用1台砼输送泵 ，零星构件利用现场塔吊，施工升降梯进行运输，可以满足要求。5、其它设备的准备 其它设备的选择参照主要机械设备的需用量计划表。工程投入的机械设备情况序号机械或设备名称型号规格额定功率KW出厂时间数量主要施工部位土建施工机械1升降机 SSD60×602×7.5KW2007.021台主体装修2塔吊 QT4035.0KW2005.021台主体装修3砼搅拌机 HJ-35018.0KW2005.042台基础主体4砼输送泵20.0KW2005.041台基础主体5水泵1.0KW2003.048台基础主体6插入式振动器ZX-5015.0KW2005.0410台基础主体7平板振动器ZW-103.6KW2004.084台基础主体8钢筋切断机16.5KW2003.041台基础主体9钢筋弯曲机9.0KW2002.041台基础主体10电渣压力焊机LDZ-32160KVA2003.054套基础主体11对焊机400KVA2004.051台基础主体12电焊机BX50080.0KVA2003.082台基础主体装修13木工机械15KVA2002.062套基础主体14蛙式打夯机HW-604.5KW2002.051台基础主体15垂直仪2003.071台基础主体16经纬仪J22002.061台基础主体17水准仪S22002.051台基础主体装修18电脑V3620150W2006.91台工程资料19打印机/复印机DP-1520P1.3KW2005.101台工程资料安装施工机械1切割机G122134015KW2004.053安装工 程2电锤6KW2003.0543电动试压泵2.2KW2004.0524台钻ZT4019-W1.8KW2004.0825电动套丝机TQ1001KW2003.0626接地电阻测试仪2004.0717开槽机2003.0928电动弯管机2004.0119热熔机2004.05410兆欧表ZC25B-3-0-500V2004.07111氧焊设备2004.09212砂轮机2003.0524.2.3临时设施准备根据本工程的位置、周边环境以及现场勘察资料，本着实现标准化文明施工、节约的原则，对该工程施工道路、给排水、临时设施作如下安排：1、临时道路布置 沿本工程的北面、东面可修筑临时道路，临时现场主道路宽（6.0m），西南为次道路（宽3m）。临时道路施工前，应将施工用水、用电、排水等管线预先开挖、埋设到位。2、临时用水本工程临时用水的进水管管径按施工所需为DN80MM，拟分2路，一路作为生活区及办公区域用水，管径为DN50MM，另一路作为应急施工用水，管径Dg50MM。工程用水用增压泵通过立管泵送至施工楼层，管径DN50MM每层布置水龙头，方便用水。所有场地内水管均沿围墙或路下敷设，穿越重载车处作加固处理。2、临时用电布置现场临时用电采用TN-S系统（三相五线制），从建设单位的电源引入现场临时配电房中。根据施工现场临时用设计的规定，须由电气工程师对施工现场临时用电进行设计。3、工程施工临时用电系统采用三相五线制（TN-S系统），以保安全用电。4、施工电源由建设单位提供，直接引入施工临时配电房。5、配电房低压配电柜分3个回路（P1-P3）控制施工现场各用电设备。P1回路供钢筋加工棚、机修房等用电。导线采用铝芯橡皮线BLX-3×50+2×10m.P2回路供塔吊及楼层施工工作面用电。导线采用铝芯橡皮线BLX-3×75+2×16 m，架设在电线杆上到位。楼层施工用电从电梯井内向上垂直敷设，每二层设一个分配电箱。P3回路供升降梯、施工现场照明和办公等临时设施照明。导线采用铝芯橡线BLX-3×16+2×10m。6、临时设施布置根据本工程场地及周边环境的情况，临时设施作如下规划：（具体情况详见附图）。4.2.4劳动力准备根据本工程的实际情况，我们将从总公司中选择最优秀的成建制的劳务队伍进驻本现场，以确保本工程的施工质量和施工进度，各施工班组进场前进行入场教育，特殊工种持证上岗，入场后速进入工作状态。劳动力配置计划（按分部工程安排）序号工种名称按工程施工阶段投入劳动力情况基础阶段主体阶段装饰阶段清理收尾1钢筋工45351552木工55802573砼工25602054架子工151525电焊工681326防水工3027电工271838机械工101029机操工101010410机修工22211装饰工1501012砖抹工100813测量工666214试验工22215材料保管22214.3现场准备现场准备工作计划表序号准备工作项目执行人完成时间监督检查人1劳动力张某7.1-7.20李某2施工机械器具王某7.1-7.15李某3周转材料吴某7.1-8.10李某4临时设施徐某7.1-7.20李某第五章 主要分部分项工程施工方法5.1 测量放线在工程施工中，测量放线占有重要地位，它直接影响工程的质量、进度、效益等。施工测量必须认真贯彻执行工程测量规范（GB50026-93）的有关规定。队伍进场后首先和业主联系，取得建筑定位及高程测量的依据，用来确定定位坐标和高程水准点。本工程平面测量采用方格网控制，直角坐标法测量，垂直度测量采用激光经纬仪测量。所有定位的位置必须实现准确计算，并经监理工程师的认可后，方可施测。5.1.1测量仪器的使用与保养测量员负责本项目部所有计量器具的鉴定、督促及管理工作。1、测量仪器使用和保养（1）、专人使用、专人保管、专人护理，他人不得随意动用，以免造成认为损坏。（2）、损坏的计量器具必须及时申报修理调换，不得带病工作。（3）、仪器安置后不得离开，并注意防止上方坠落物打击。（4）、水准仪、经纬仪加强保养，正常情况下按检定周期（一年）进行校验一次，若出现故障，应及时送专业修理部门修理。严禁使用未经校准过的器具。2、钢尺、水准尺、标杆使用。（1）、正确使用钢尺，严禁踩压，用后及时清理擦油。5.1.2平面测量本工程平面测量采用方格网控制，直角坐标法测量。1、控制点的选取土方开挖前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。具体在轴线形成“井”字形主轴线平面控制方案。控制点设在地面控制桩上。2、 控制点的定位以城市规划或建设单位指定的红线边为准用直接测法，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制桩。并据此测量出建筑物各轴线。控制点测定后，在地面控制桩上的，应用红三角标记和注名轴线号；地面上的控制点用砼浇筑桩，顶面复以200×200×4钢板，板面上刻十字作为桩点标志。3、垂直测量（1）、仪器准备仪器工具名称规格型号数量单位备注经纬仪J21台水准仪S11台线锤2.5、102只各一台塔尺5m2杆对讲机5000m范围20对钢卷尺50m3把钢卷尺5m30把红芯笔100支彩色笔3套墨斗5个（2）、垂直度测量 先在地下室顶面上选择四个点作为垂准点.在浇筑地下室顶板时预埋一块150×150×8mm的钢板,钢板下有3根螺纹10的锚脚,将垂准点定点在钢板上刻上十字线作为标记.外围用砖砌圈加以保护.这四个点A、B、C、D连成一个矩形.垂准点具体位置详见下页图示。 在一层以上各层楼面浇筑砼时，按4个垂准点的对应位置预留200×200mm的竖向引测投递孔，并在预留孔四周用砖砌筑200mm高阻水圈，用以阻挡投点时有施工用水沿孔口流淌到测量仪器上。 投点时掀开垂准点上保护盖板，清除周围杂物。基准层测量员在点上架设激光测量仪，接上电源，打开开关，对中、整平后即可与测量员用对讲机进行联系。这时待测员拆除该层投递孔上防护盖板，扫去四周垃圾，将300×300×5mm的磨砂钢花玻璃平板接收靶水平放置在投递孔上，平稳不动后呼叫基准层测量员要求进行投递。那时基准层测量员打开仪器出光口上可变柱，调节出口处激光束的直径，使得接收靶上的红色光斑最为清晰、集中。等光斑稳定后，用彩色笔在接收靶上精确作记，然后再用对讲机通知基准层测量员转动仪器90°，对中、整平，用同样办法取得第二个红色光斑，接着转动仪器至180°、270°d得第三、四个红色光斑。这4个光斑之对角线交点即为待测层控制点。随即用墨斗弹出交叉点为控制点的两条互垂的短直线，作为控制点的根源线，到待测层控制点全部引测完，则该层控制网已形成，就可进行下一次（即上一层）的引测。该层的轴线用经纬仪根据控制网点、尺寸即可进行测放。（3）、垂直度检测 待测层的四个控制点全部引测完成后，即可进行垂直的校核。将A、B、C、D四点矩形控制网的四边边长作精确丈量，其长度与引测基准层控制网的对应边长误差在2mm以内；待测层控制网的四个内直角误差在10以内，即可认为该待测层的控制网垂直度符合精度引测要求。（4）、水准尺与标杆在施测时，应认真扶正，严禁直立或靠立。5.2基础工程 5.2.1土方开挖基坑开挖工程，先采用机械大开挖至设计标高以上30cm，然后采用人工清槽底，具体施工方法如下：一、 挖土准备1、场地平整，具备安全行车条件。2、地表水或雨水及时排走，使场地保持干燥，以利施工。3、各种测量点已测设完毕，并做好保护。4、配备足够夜间施工的照明设备，各种设备接线及电源安全可靠，能到各施工地点，能保证土方开挖时基坑处照明和抽水要求。5、应备足突发事件的各种材料，例如：彩条布、草袋、黄砂等。以防止下雨及塌方等意外事故的发生时能及时组织抢救；6、劳动力进场充足，能保证施工的需要；7、配备反铲挖掘机二台<200型>，运土翻斗车数部；8、研究制定好基础开挖方案，绘制好基坑开挖平面图确定好开挖路线、顺序、范围、坑底标高，边坡坡度。9、外围协调工作均已完成，办理完善，具备土方开挖条件；10、基槽开挖范围内有无管线及其走向。二、土方开挖施工方法：1、测量放线：根据控制线，按放坡系数1:1放测出基坑坡顶边线。此边线延伸至基坑外设置定位桩。并在边线上撒上灰线，以此线控制基坑土方开挖范围。基坑开挖至设计标高后，将经纬仪架设于基坑边控制轴线的控制点上，经对中调平后前视控制线的另一控制点然后将控制轴线投点于坑底，基坑控制投测完毕，经角度和距离复核无误后，再放其他边线。2、标高控制根据高程控制点，现场场地标高计算出挖土深度，用水准仪和5m铝合金塔尺将高程控制点移至基坑内，基坑开挖过程中按该标高点可直接控制挖掘深度和垫层面标高。在挖掘机人工开挖过程中，安排专人控制挖土深度。3、组织排水土方开挖在基坑坡脚设置一条200×300环形排水明沟，在基坑四角，基础外设置80×80×80的集水井以便及时将积水排除，保证施工区无积水。4、土方开挖现自然地面标高为-1.7米，设计基坑底标高为-6.6米，故实际挖土深度为4.9米。土方开挖前应再次向建设单位询问待开挖区是否有管道设施等。土方开挖后浮土清理及边坡修整采用人工进行，挖掘机大面积开挖至设计标高-6.2米处，为防止超控和持力土层不受扰动，保护边坡坡度，余下土层使用工人开槽至设计标高-6.5米，剩余10cm土层待验槽后浇C15垫层时清除，开挖基坑时如果发现与地质勘测报告不相符或出现异常情况应立即通知有关人员研究解决，人工清挖基坑周围弃土时应保证挖方边坡的稳定弃土，基坑周围不宜堆土过多以防给轴线测量和下步施工带来不便。钢管围栏49004900 5、 质量标准项序项 目允 许 值检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标 高-50±30±50-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100经纬仪，用钢尺量3边 坡设 计 要 求观察或用坡度尺检查一般项目1表面平整度20205020202基底土性设 计 要 求6、成品保护（1）、对定位标准桩、轴线引桩、水准点、龙门板等，挖运土时不得碰，并应定期复测和检查定位标准桩和标准水准点是否正确。（2）、土方开挖时，应防止邻近建筑物或构筑物，道路、管线等发生下沉和变形。必要时应与设计单位或业主协商，采取防护措施，并在施工中进行沉降或位移观测。（3）、施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质地震部门设置的长期观测点等，应加以保护。（4）、在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。7、应注意的质量问题（1）、基底超挖：开挖基坑（槽）管沟不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。（2）基底未保护：基坑（槽）开挖后应尽量减少对基土的扰劝如。遇基础不能及时施工时，可在基底标高以上预留2030cm土层不挖，待做基础时再挖。（3）、 施工顺序不合理：应严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。（4）、开挖尺寸不足，边坡过陡：基坑（槽）或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。5.2.2基坑降水 根据设计图纸中的要求，经综合考虑，采用基坑内明排水降水，即在基坑四周设排水明沟，在基坑四周设集水井，每口集水井设一台QY-25型潜水泵用来降水，每台的功率为2.2KW，每小时抽水为15m³。 施工期间，安排专人负责抽水，抽水期间应做好水位监测记录。抽出的地下水经两级沉淀池沉淀后流入城市下水道中。5.2.3回填土工程本工回填土采用机械、人工回土，蛙式打夯机夯填，局部蛙式打夯填部位由人工夯实。1、材料及主要机具：（1）、土：宜优先利用基槽中挖出的土，但不得含有机杂质，其粒径不大于50mm，含水率应符合规定。（2）、主要机具有：蛙式大夯机、手推车、挖掘机、铁锹（尖头与平头）、胶片管、小线和木折尺等。2、作业条件：（1）、施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数。（2）、回填前应对基础、地下防水层、保护层等进行检查验收，并且要办好隐检手续。（3）、施工前，应做好水平标志，以控制回填土的高度或厚度。如在基坑边坡上。每隔3m钉上水平撅；室内和散水的边墙上弹上水平线在地坪上钉上标高控制木桩。3.操作工艺（1）、工艺流程基坑清理 检验土质 分层铺土、耙平 夯打密实 检验密实修整找平验收（2）、填土前应将基坑上的垃圾、杂物清理净。（3）、检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺人干土等措施；如遇回填土的含水利偏低，可采用预先洒水润湿等措施。（4）、 回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般蛙式大夯机每层铺上厚200-250mm; 人工打夯不大于200mm。每层铺摊后，随之耙平。（5） 回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。（6）深浅两基坑（槽）相连时，应先填夯深基础；填至浅填坑相同的标高时，再与浅基础一起填夯。如必须分段填夯梯形，梯形的高宽比一般为1：2。上下层错缝距离不小于1.0m。（7）基坑（槽）回填应在相对两侧或四周同时进行。基础墙两侧标高不可相差太多以免把墙挤歪，较长的管沟墙，应采用内部加支撑的措施。然后再在外侧回填土方。（8）凹填房心及管沟时
