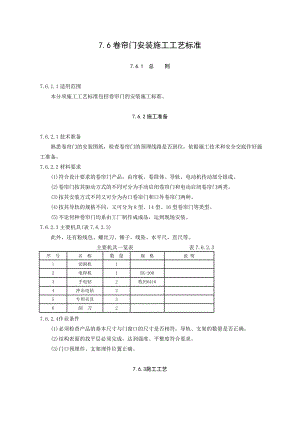

卷帘门安装施工工艺标准.doc

7.6卷帘门安装施工工艺标准7.6.1 总 则7.6.1.1适用范围本分项施工工艺标准包括卷帘门的安装施工标准。7.6.2施工准备7.6.2.1技术准备 熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。7.6.2.2材料要求 (1)符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组成。 (2)卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两类。 (3)按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。 (4)按其导轨的规格不同，又可分为8型、14型、16型卷帘门等类型。 (5)不论何种卷帘门均系由工厂制作成成品，运到现场安装。7.6.2.3主要机具(表7.6.2.3)此外，还有粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。主要机具一览表 表7.6.2.3序 号名 称数 量规 格说 明l切割机12电焊机1BX-2003手电钻2牧田64104冲击电钻25专用夹具36刮 刀27.6.2.4作业条件 (1)必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。 (2)结构表面的找平层必须完成，达到强度、平整度符合要求。 (3)门口预埋件、支架埋件位置正确。7.6.3施工工艺7.6.3.1工艺流程 7.6.3.2操作工艺 普通卷帘门的安装方式与防火卷帘门相同，但防火卷帘门的安装要求高于普通卷帘门。因为防火卷帘门一般采用冷扎带钢制成，必须配备温感、烟感报警系统、配备加密水喷淋系统保护眉共同作用，一旦发生火情，通过自动报警系统将信号反馈给消防中心，由消防中心发出指令将卷帘门自控下降，定点延时关闭,(距地1.51.8m)水喷淋动作，喷水降温保护卷帘，使人员能及时疏散。 (1)洞口处理：复核洞口与产品尺寸是否相符。防火卷帘门的洞口尺寸，可根据3M0模制选定。一般洞口宽度不宜大于5m,洞口高度也不宜大于5m。并复核预埋件位置及数量。各部件尺寸见表7.6.3.2。 防火卷帘门各部件尺寸 表7.6.3.2洞口宽W洞口高H最大外形宽A顶高H最大外形厚Babcd<5000<5000W+305H+80630140220140200(2)弹线：测量洞口标高，弹出两导轨垂线及卷筒中心线。(3)固定卷筒、传动装置：将垫板电焊在预埋铁板上，用螺丝固定卷筒的左右支架，安装卷筒。卷筒安装后应转动灵活。安装减速器和传动系统。安装电气控制系统。(4)空载试车：通电后检验电机、减速器工作情况是否正常，卷筒转动方向是否正确。(5)装帘板：将帘板拼装起来，然后安装在卷筒上。(6)安装导轨：按图纸规定位置，将两侧及上方导轨焊牢于墙体埋件上，并焊成一体，各导轨应在同一垂直平面上。安装水幕喷淋系统，并与总控制系统联结。(7)试车：先手动试运行，再用电动机启闭数次，调整至无卡住、阻滞及异常噪音等现象为止，启闭的速度符合要求。全部调试完毕，安装防护罩。(8)清理：粉刷或镶砌导轨墙体装饰面层，清理现场。7.6.4质量标准7.6.4.1主控项目 (1)特种门的质量和各项性能应符合设计要求。(2)特种门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。(3)特种门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。(4)特种门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。 7.6.4.2一般项目 (1)特种门的表面装饰应符合设计要求。 (2)特种门的表面应洁净，无划痕、碰伤。7.6.5质量记录 (1)对于特种门应检查生产许可证、产品合格证书和性能检测报告、进场验收记录和隐蔽工程验收记录。
