厂房施工临时用电方案#广西#计算书.doc

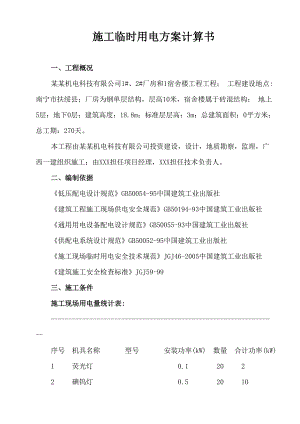

施工临时用电方案计算书一、工程概况某某机电科技有限公司1#、2#厂房和1宿舍楼工程工程； 工程建设地点:南宁市扶绥县；厂房为钢单层结构，层高10米，宿舍楼属于砖混结构； 地上5层； 地下0层；建筑高度：18.8m；标准层层高：3m ；总建筑面积：0平方米；总工期：270天。本工程由某某机电科技有限公司投资建设，设计，地质勘察，监理，广西一建组织施工；由XXX担任项目经理，XXX担任技术负责人。二、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99三、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 荧光灯 0.1 20 2 2 碘钨灯 0.5 20 10 3 搅拌机 JD4 搅拌机 JW5 卷扬机 JJM-3 7.5 1 7.5 6 卷扬机 JJZ-1 7.5 1 7.5 7 钢筋调直机 GT6/8 5.5 1 5.5 8 钢筋切断机 QJ40-1 5.5 1 5.5 9 钢筋弯曲机 GW40 3 1 3 10 交流电焊机 BX3-120-1 9 1 9 11 木工圆锯 MJ12 插入式振动器 ZX50 1.1 1 1.1 13 平板式振动器 ZB11 1.1 1 1.1 14 振动夯土机 HZD15 振动夯土机 HZD16 插入式振动器 ZX50 1.1 1 1.1 17 平板式振动器 ZB11 1.1 1 1.1 18 灰浆搅拌机 UJ-四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线穿硬塑料管敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、荧光灯Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×2×1.2 = 1.8 kWQjs = Pjs× tg=1.8×0.62 = 1.12 kvar(2)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×10×1 = 6 kWQjs = Pjs× tg=6×1.33 = 8 kvar(3)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×15 = 11.25 kWQjs = Pjs× tg=11.25×0.62 = 6.97 kvar(4)、强制式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×30 = 22.5 kWQjs = Pjs× tg=22.5×0.62 = 13.94 kvar(5)、卷扬机Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×7.5 = 6.375 kWQjs = Pjs× tg=6.38×1.33 = 8.5 kvar(6)、卷扬机Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×7.5 = 6.375 kWQjs = Pjs× tg=6.38×1.33 = 8.5 kvar(7)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×5.5 = 3.575 kWQjs = Pjs× tg=3.58×1.02 = 3.65 kvar(8)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×5.5 = 3.575 kWQjs = Pjs× tg=3.58×1.02 = 3.65 kvar(9)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(10)、交流电焊机Kx = 0.5 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 9×0.4=3.6kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×3.6 = 2.55 kWPjs = Kx×Pe =0.5×2.55 = 1.27kWQjs = Pjs× tg=1.27×2.29 = 2.92 kvar(11)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.33 = 2.6 kvar(12)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(13)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(14)、振动夯土机Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×4 = 2 kWQjs = Pjs× tg=2×1.33 = 2.67 kvar(15)、振动夯土机Kx = 0.5 Cos = 0.6 tg = 1.33Pjs = 0.5×4 = 2 kWQjs = Pjs× tg=2×1.33 = 2.67 kvar(16)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(17)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(18)、灰浆搅拌机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(19)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(1.8+6+11.25+22.5+6.38+6.38+3.58+3.58+1.95+1.27+1.95+0.33+0.33+2+2+0.33+0.33+1.5) = 66.099 kW总的无功功率Qjs = Kx×Qjs =0.9×(1.12+8+6.97+13.94+8.5+8.5+3.65+3.65+1.99+2.92+2.6+0.34+0.34+2.67+2.67+0.34+0.34+2.28) = 63.711 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (66.0992+63.7112)1/2 = 91.805 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 91.805/(1.732×0.38) = 139.487 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝橡皮绝缘导线穿硬塑料管敷设。(1)、荧光灯开关箱至荧光灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(Ue ×Cos) = 1×0.1/(0.22×0.85) = 0.53Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备由于开关控制20台用电器，开关的电流为Ir=0.53×20.00(台数)= 10.70 A。选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(2)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(Ue ×Cos) = 1×0.5/(0.22×0.6) = 3.79Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备由于开关控制20台用电器，开关的电流为Ir=3.79×20.00(台数)= 75.76 A。选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(3)、1号照明分箱至第1组照明灯具(荧光灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流荧光灯Kx = 0.75 Cos= 0.85 tg= 0.62Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.75×0.1×20/(0.22×0.85) = 2.68A碘钨灯Kx = 0.6 Cos= 0.6 tg= 1.33Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.6×0.5×20/(0.22×0.6) = 15.19AIjs(1组灯具 )= 17.88A该组中最大的开关箱电流Ijs=75.76A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=75.76×1.1=83.33Aii)选择导线选择XV-4×25 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。(4)1号照明分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×0.6/(1.732×0.38×0.9) = 0.71A该分箱下最大组线电流Ijs=83.33A两者中取大值Ijs=83.33Aii)选择导线选择XV-4×25 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。(5)1号干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×0.6/(1.732×0.38×0.9) = 0.71 A该干线下最大的分配箱电流Ijs=83.33A选择的电流Ijs=83.33A按允许电压降：S = Kx×(P×L)/CU = 0.7×0.6/(46.3×5) = 0.002 mm2选择XV-4×25 ，穿硬塑料管时其安全载流量为0A。ii)选择出线开关1号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ15L-100/30。4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝橡皮绝缘导线穿硬塑料管敷设。(1)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×15/(1.732×0.38×0.85) = 26.81Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(2)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×30/(1.732×0.38×0.85) = 53.63Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(3)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.6) = 18.99Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(4)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.6) = 18.99Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(5)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×5.5/(1.732×0.38×0.7) = 11.94Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(6)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×5.5/(1.732×0.38×0.7) = 11.94Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(7)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.7) = 6.51Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(8)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.4 tg = 2.29Ijs = Kx ×Pe /(Ue ×Cos) = 1×2.55/(0.38×0.4) = 16.75Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(9)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(10)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(11)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(12)、振动夯土机开关箱至振动夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×4/(1.732×0.38×0.6) = 10.13Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(13)、振动夯土机开关箱至振动夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×4/(1.732×0.38×0.6) = 10.13Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(14)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(15)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(16)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.55) = 8.29Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择开关箱内隔离开关为Hk1-15/3，漏电保护器为 DZ15L-100/30。(17)、2号动力分箱至第1组电机(自落式混凝土搅拌机、强制式混凝土搅拌机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流自落式混凝土搅拌机Kx = 0.75 Cos= 0.85 tg= 0.62Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.75×15×1/(1.732×0.38×0.85) = 20.11A强制式混凝土搅拌机Kx = 0.75 Cos= 0.85 tg= 0.62Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.75×30×1/(1.732×0.38×0.85) = 40.22AIjs(1组电机 )= 60.33A该组中最大的开关箱电流Ijs=53.63A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=60.33×1.1=66.36Aii)选择导线选择XV-4×16 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(18)、3号动力分箱至第1组电机(卷扬机、卷扬机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流卷扬机Kx = 0.85 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.85×7.5×1/(1.732×0.38×0.6) = 16.14A卷扬机Kx = 0.85 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue×Cos) = 0.85×7.5×1/(1.732×0.38×0.6) = 16.14AIjs(1组电机 )= 32.29A该组中最大的开关箱电流Ijs=18.99A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=32.29×1.1=35.52Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(19)、4号动力分箱至第1组电机(钢筋调直机、钢筋切断机、钢筋弯曲机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流钢筋调直机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×5.5×1/(1.732×0.38×0.7) = 7.76A钢筋切断机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×5.5×1/(1.732×0.38×0.7) = 7.76A钢筋弯曲机Kx = 0.65 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×3×1/(1.732×0.38×0.7) = 4.23A交流电焊机Kx = 0.5 Cos= 0.4 tg= 2.29Ijs = Kx ×Pe ×台数/(Ue ×Cos) = 0.5×2.55×1/(0.38×0.4) = 8.37AIjs(1组电机 )= 28.13A该组中最大的开关箱电流Ijs=16.75A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=28.13×1.1=30.94Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(20)、5号动力分箱至第1组电机(木工圆锯、插入式振动器、平板式振动器、振动夯土机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流木工圆锯Kx = 0.65 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.65×3×1/(1.732×0.38×0.6) = 4.94A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×1/(1.732×0.38×0.7) = 0.72A平板式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×1/(1.732×0.38×0.7) = 0.72A振动夯土机Kx = 0.5 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×4×1/(1.732×0.38×0.6) = 5.06AIjs(1组电机 )= 11.44A该组中最大的开关箱电流Ijs=10.13A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=11.44×1.1=12.58Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(21)、6号动力分箱至第1组电机(振动夯土机、插入式振动器、平板式振动器、灰浆搅拌机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流振动夯土机Kx = 0.5 Cos= 0.6 tg= 1.33Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×4×1/(1.732×0.38×0.6) = 5.06A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×1/(1.732×0.38×0.7) = 0.72A平板式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×1/(1.732×0.38×0.7) = 0.72A灰浆搅拌机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cos) = 0.5×3×1/(1.732×0.38×0.55) = 4.14AIjs(1组电机 )= 10.64A该组中最大的开关箱电流Ijs=10.13A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=10.64×1.1=11.71Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(22)2号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×45/(1.732×0.38×0.9) = 53.18A该分箱下最大组线电流Ijs=66.36A两者中取大值Ijs=66.36Aii)选择导线选择XV-4×16 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(23)3号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×15/(1.732×0.38×0.9) = 17.73A该分箱下最大组线电流Ijs=35.52A两者中取大值Ijs=35.52Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(24)4号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×23/(1.732×0.38×0.9) = 27.18A该分箱下最大组线电流Ijs=30.94A两者中取大值Ijs=30.94Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，漏电保护器为 DZ15L-100/30。(25)5号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×9.2/(1.732×0.38×0.9) = 10.87A该分箱下最大组线电流Ijs=12.58A两者中取大值Ijs=12.58Aii)选择导线选择XV-4×10 ，穿硬塑料管时其安全载流量为0A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(26)6号动力分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×9.2/(1.732×0.38×0.9) = 10.87A该分箱下最大组线电流Ijs=11.71A两者中取大值Ijs=11.71Aii)选择导线选择XV-4×10
