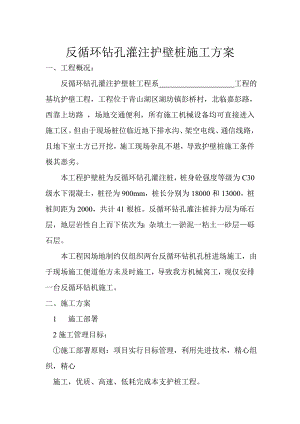

反循环钻孔灌注护壁桩施工方案.doc

反循环钻孔灌注护壁桩施工方案一、工程概况： 反循环钻孔灌注护壁桩工程系 工程的基坑护壁工程，工程位于青山湖区湖坊镇彭桥村，北临嘉彭路，西靠上坊路 ，场地交通便利，所有施工机械设备均可直接进入施工区。但由于现场桩位临近地下排水沟、架空电线、通信线路，且地下室土方已开挖，施工现场杂乱不堪，导致护壁桩施工条件极其恶劣。本工程护壁桩为反循环钻孔灌注桩，桩身砼强度等级为C30级水下混凝土，桩径为900mm，桩长分别为18000和13000，桩桩间距为2000，共计41根桩。反循环钻孔灌注桩持力层为砾石层，地层岩性自上而下依次为：杂填土淤泥一粘土一砂层砾石层。 本工程因场地制约仅组织两台反循环钻机孔桩进场施工，由于现场施工便道他方未及时施工，导致我方机械窝工，现仅安排一台反循环钻机施工。二、施工方案 1 施工部署 2施工管理目标： 施工部署原则：项目实行目标管理，利用先进技术，精心组织，精心 施工，优质、高速、低耗完成本支护桩工程。 质量目标：确保本支护桩工程质量优良。 工期目标：确保20天机械桩全部完工。 安全生产目标：杜绝重大伤亡、设备隐患、火灾事故，把各种安全隐患消除在萌芽状态。 文明施工目标：执行现场标准化管理，创一流文明施工现场。 服务目标：与各方密切配合，为土建施工创造条件，使业主满意。 三、施工准备 l、熟悉施工图纸及场地的水文地质资料，编制切实司行的施工方案。 2、开钻前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪； 3、按基础平面图，设置桩位轴线、定位点、适当位置设置排水沟。放线工序完成后，进行相关报验程序。四、现场排水、废渣及泥浆循环系统1、现场内设两处存放泥浆池，装满后应及时外运。2、钻渣及泥浆总量：QI=KI×W×K2=30× 389.78×1271485m3。 其中：Kl为经验系数，取3；0； w为总成孔工程量； K2为充盈系数，取127；3、现场内可挖排水通道与废浆池连通，按每台机一套循环系统的需要，在桩空档处开挖泥浆池和沉渣池，供钻机冲洗循环。4、做好临时用电、临时用水的搭设、安装、调试。五、关键施工技术、工艺重点、难点分析和解决方案 (一)、工程桩 本工程桩部分采用泥浆护壁冲击钻进成孔，水下灌注混凝土成桩的施工方案，根据施工工艺采取相应技术措施。1、 施工程序桩孔定位一孔口开挖一埋设护筒一钻机就位一安放导管一 二次清孔一浇筑混凝土一成桩。2、技术措施检查复核控制桩点；使用全站仪严格控制放线误差；埋设护筒；制各泥浆、设置循环系统；孔径控制，检查钻头；终孔检验：由施工人员、质检人员会同监理终孔验收；钻孔完成后进行清孔、泥浆控制指标：比重115左右、含砂率(8)；钢筋笼安装；安放导管，不能漏水；二次清孔，浇注混凝土。(二)、重点、难点分析和解决方案1、 由于本工程地质情况复杂，上部垃圾及淤泥层较厚，为保证水位不塌孔。现场应停放一台挖机，保证24小时能工作。2、 如遇斜混凝土障碍物时，为了不偏孔，需用片石回填。3、 水下灌注时要防止堵管、埋管及钢筋笼上浮。(三)、坚决执行安全教育制度和安全检查制度，做到持证上岗操作，杜绝违章操作。反循环钻孔灌注护壁桩专项施工方案编制： 审核： 批准： 某某市某某建筑工程公司
