发耳电厂4×600MW机组新建工程H1抗滑桩施工方案1.doc

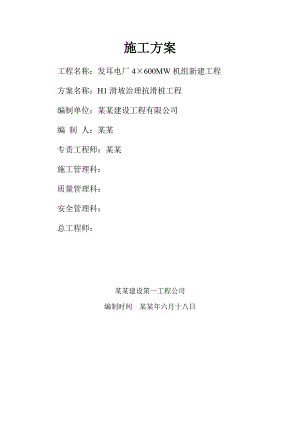

施工方案工程名称：发耳电厂4×600MW机组新建工程 方案名称：H1滑坡治理抗滑桩工程编制单位：某某建设工程有限公司 编 制 人：某某专责工程师：某某施工管理科：质量管理科：安全管理科：总工程师：某某建设第一工程公司编制时间 某某年六月十八日目 录第一章 编制依据及原则1第一节 编制依据1第二节 工程概况1第三节 工程特征及施工条件1第四节 主要工程数量2第五节 施工工期2第六节 施工平面及水电布置2第七节 施工方案3第二章 抗滑桩施工方法4第一节 抗滑桩施工4第二节 具体施工措施7第三章 工程施工进度计划12第一节 总体施工进度安排12第一节 各项工程具体施工进度计划12第四章 施工组织14 第一节 施工任务划分14第二节 施工组织管理机构14第三节 施工主要人员及责任划分15第四节 主要材料计划及运输方法17第五章 主要设备配备章19第一节 主要设备配备19第二节 主要材料试验、质检仪器设备20第三节 深基坑挖掘设备伸缩臂挖掘机PC200SC-6介绍20第六章 安全保证措施21第一节 安全保证措施21第二节 安全专职人员的配备及内业资料的建立和管理22第七章 文明施工保证措施24第八章 环境保护措施26附件一 危害辨识与风险评估及控制措施一览表27附件二 混凝土工程质量控制程序图30附件三 混凝土生产流程图31附件四 钢筋工程质量控制程序图32第一章 编制依据及原则第一节 编制依据一、甲方单位提供的施工设计图及工程数量。二、电力部门设计规范、施工规范、验收标准及有关文件。三、我单位对施工现场实地勘察、调查资料。四、调用到本工程的各类资源。第二节 工程概况我单位负责施工的抗滑桩共计19根，桩总长478米，桩截面均为2.0×3.5米。抗滑桩特征表桩号数量（根）长度（m）受荷段（m）锚固段（m）A01A05520137A06A12724168A13A197302010第三节 工程特征及施工条件一、工程特征：1、工程量大，场地较狭窄，对场地的布置、材料的组织都应进行仔细规划。2、土石井挖与砼浇筑交叉作业，给场地的布置、材料的运输都要求进行仔细规划。3、施工工期短，施工点多，各工序的施工需周密的组织。二、施工条件：1、图纸已到，并完成图纸会审及校对，满足施工要求；2、施工材料、劳动力满足生产要求；3、水、电、施工道路及场地“三通一平”已具备开工条件。4、施工所需的机械、机具均已进入施工现场，满足施工生产需求。第四节 主要工程数量抗滑桩工程量表钢筋I级钢筋t602.9II级钢筋t砼C20m33346C25m31501.8土方开挖m31576石方开挖m33845第五节 施工工期一、施工工期自2004年4月1日至6月30日止（以日历工期计）。第六节 施工平面及水电布置接入现场施工电源钢筋加 工房库水泥库 砂、碎石集料场 配电房值班室接入现场施工水源 抗滑桩 施工便道施工平面布置图第七节 施工方案一、方案的选择1、本工程分两段施工第一段进行单数桩施工，随着第一段施工的陆续完成，开始第二段即偶数桩的施工。2、土古方的开挖015m内的土方用深基础挖掘机开挖、人工配合修理边角，15m以下的土方用人工开挖，石方采用人工钻孔、爆破。3、材料的运输开挖的土石方015m内用深基础挖掘机进行垂直运输、15m以下用卷扬机提升至地面后，人工运离井口，放置在临时弃土位置，再用装载机和自卸机配合运到指定地点。砂、碎石从集料厂用手推车运至搅拌机料斗，水泥用自卸车运至拌合地点，拌合好的混凝土通过导管输送到井下。4、水电布置及使用施工用水采用现场施工水源接50的橡胶管直接进入储水箱内。电源采用现场施工电源，主盘用一级配电箱，另外动力箱用二、三级配电箱，照明及小型电动设备用活动绕线圈配插座。5、护壁模板采用钢模板施工，50钢管支护；6、护壁混凝土和桩心混凝土采用插入式振捣器进行振捣。二、施工的顺序 平整场地 桩位放样 开挖 钢筋绑扎、支模清孔 满足设计要求 浇筑锁口、护壁吊放钢筋笼 砼机械、机具准备 灌注砼 养护第二章 抗滑桩施工方法第一节 抗滑桩施工抗滑桩测设（座标、间距、深度）及具体尺寸按施工图纸实施。施工时采用机械、人工挖孔。采用一桩一个连续，不容中断，以保证质量。（1）开挖前准备工作a)抗滑桩平面位置按图纸放样；b)整平孔口地面，做好桩区地表截、排水及防渗工作。在雨季施工时，孔口应搭雨棚；c)备好各项工序的机具器材和桩孔内排水、通风、照明设备。d)设置好对滑坡变形、移动的观测设施。e)作好作业人员的安全防护技术措施。（2）开挖a)土方开挖深度在015m以内，采用小松PC200SC-6超级伸缩臂挖掘机开挖和垂直运输和015m石方垂直运输，机械开挖土方完成后，人工配合修整边角，达到设计尺寸要求。15m以下部位土、石方采用人工挖土、
