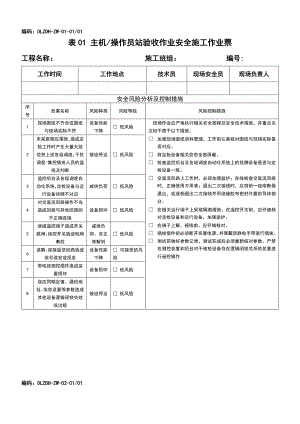

编码：DLZDHZW0101/01表01 主机/操作员站验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将定检设备相关信息全部屏蔽。 检查监控后台及各级调度自动化系统上的挂牌设备是否与定检设备一致。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 在相关运行端子上采取隔离措施、在遥控开关前，应仔细核对定检设备和运行设备，加强监护。 在端子上解、接线前，应仔细核对。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔。 测试前做好参数记录，测试完成后必须重新核对参数、严禁在测控装置和后台对于被检设备存在逻辑闭锁关系的装置进行遥控操作2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3监控后台及各级调度自动化系统，定检设备与运行设备挂牌不对应减供负荷 低风险4对交直流回路操作不当造成回路与其他回路的不正确连接设备损坏 低风险5误碰遥控端子造成开关跳闸、误控开关造成电网事故减供负荷、非正常解列 低风险6误解、误接遥信回路造成信号误发或拒发设备性能下降 可接受的风险7带电拔测控插件造成装置损坏设备损坏 低风险8误改同期定值、通信地址、信息设置等参数造成其他设备逻辑闭锁失效或出错被迫停运 低风险编码：DLZDHZW0201/01表02 五防机（一体化配置）验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将接入设备相关信息全部屏蔽。 定检设备和运行设备必须用明显的标示隔开。 认真核对工作间隔，在监护人的监护下方可开始工作。 短接遥信时要避免直流接地。 在相关运行端子上采取隔离措施。 在端子上解、接线前，应仔细核对2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全，定检时误碰运行设备减供负荷、非正常解列 低风险4在测控装置上模拟遥信时走错间隔触电 低风险5在测控装置上模拟遥信时直流接地被迫停运 可接受的风险6在测控装置上模拟遥信时误碰遥控端子造成开关跳闸减供负荷、非正常解列 中等风险7在测控装置上模拟遥信时误解、误接遥信回路造成信号误发或拒发设备性能下降 可接受的风险编码：DLZDHZW0301/01表03 远动装置验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将验收设备相关信息全部屏蔽。 将运行设备必须用明显的标示隔开与验收设备隔开。 在相关压板退出后，在屏内逐个进行压板一致性对应检查，并把不能退出运行的压板进行隔离。 检查监控后台及各级调度自动化系统上的挂牌设备是否与验收设备一致。 在相关运行端子上采取隔离措施、双人操作、认真核对操作对象。 短接TA二次绕组时，必须使用专用短接片或短接线进行正确短接，严禁用导线缠绕；在TV回路上工作时，使用绝缘手套和绝缘工具。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 定检设备和运行设备要有明显的标志隔开，加强监护。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔。 工作前做好参数记录，工作完成后必须重新核对参数2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全减供负荷、非正常解列 低风险4屏内运行和非运行设备出口压板的检查工作不到位减供负荷 可接受的风险5监控后台及各级调度自动化系统，验收设备与运行设备不对应，造成验收时误控断路器、隔离开关减供负荷、非正常解列 低风险6在测控装置上模拟遥信时误碰遥控端子、装置的遥控操作界面上误操作减供负荷、非正常解列 低风险7TA开路、TV短路设备损坏 低风险8对直流回路操作不当造成短路、装置交直流回路与其他回路的不正确设备损坏 低风险9误控开关减供负荷、非正常解列 低风险10带电拔插测控插件设备损坏 低风险11误改通信地址、信息设置等参数被迫停运 低风险编码：DLZDHZW04-01/01表04 网络交换机验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 检测双网系统时必须单网进行，保证A网做测试时，B网正常运行、工作过程中加强设备运行状态检查，异常时应及时停止网络流量加量试验2双网同时退出运行，导致系统失效、设备抵制网络风暴能力过低，导致设备死机被迫停运 低风险编码：DLZDHZW0501/01表05 测控装置验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将定检设备相关信息全部屏蔽。 定检设备和运行设备必须用明显的标示隔开。 在相关压板退出后，在屏内逐个进行压板一致性对应检查，并把不能退出运行的压板进行隔离。 检查监控后台及各级调度自动化系统上的挂牌设备是否与验收设备一致。 短接TA二次绕组时，必须使用专用短接片或短接线进行正确短接，严禁用导线缠绕；在TV回路上工作时，使用绝缘手套和绝缘工具。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 在相关运行端子上采取隔离措施、定检设备和运行设备要有明显的标示隔开，加强监护。 在端子上解、接线前，应仔细核对。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔。 测试前做好参数记录，测试完成后必须重新核对参数、严禁在测控装置和后台对于被检设备存在逻辑闭锁关系的装置进行遥控操作2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全减供负荷、非正常解列 低风险4屏内运行和非运行设备出口压板的检查工作不到位减供负荷 可接受的风险5监控后台及各级调度自动化系统，定检设备与运行设备挂牌不对应，造成定检时误控开关、刀闸减供负荷、非正常解列 低风险6TA开路、TV短路设备损坏 低风险7对直流回路操作不当造成短路、装置交直流回路与其他回路的不正确设备损坏 低风险8误碰遥控端子、误控开关减供负荷、非正常解列 低风险9误解、误接遥信回路造成信号误发或拒发设备性能下降 可接受的风险10带电拔插测控插件设备损坏 低风险11误改同期定值、通信地址、信息设置等参数、造成其他设备逻辑闭锁失效或出错被迫停运 低风险编码：DLZDHZW0601/01表06 规约转换器验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将接入设备相关信息全部屏蔽。 定检设备和运行设备必须用明显的标示隔开。 短接TA二次绕组时，必须使用专用短接片或短接线进行正确短接，严禁用导线缠绕；在TV回路上工作时，使用绝缘手套和绝缘工具。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 在端子上解、接线前，应仔细核对。 仔细检查规约转换器的配置文件，确认配置正确无误；在遥控试验时将不相关装置的远方/就地把手打到就地位置。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔。 插拔串口前先将装置断电。 修改配置文件前，做好备份2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全减供负荷、非正常解列 低风险4TA开路、TV短路设备损坏 低风险5对直流回路操作不当造成短路、装置交直流回路与其他回路的不正确设备损坏 低风险6误解、误接遥信回路造成信号误发或拒发设备性能下降 可接受的风险7因规约转换器配置文件错误而误控开关造成电网事故减供负荷、非正常解列 低风险8带电拔插测控插件设备损坏 低风险9带电插拔串口、烧坏串口设备损坏 低风险10误改配置文件被迫停运 可接受的风险编码：DLZDHZW0701/01表07 GPS系统验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将定检设备相关信息全部屏蔽。 定检设备和运行设备必须用明显的标示隔开。 按高空作业施工措施，使用安全带及防护工具。 天线安装高度不允许超过站内防雷天线高度。 穿PVC管敷设。 使用屏蔽电缆2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全减供负荷、非正常解列 低风险4高空作业坠落 低风险5雷电事故触电、设备损坏 可接受的风险6电缆受损设备性能下降 可接受的风险7信号信息受干扰设备性能下降 可接受的风险编码：DLZDHZW0801/01表08 相量测量装置（PMU）验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 使用安全专用的并在工作前用最新杀毒软件扫描确认无毒的并认证的移动存储设备。 其中一人监护，盘绕尾纤时应在合理的弧度范围内。 短接TA二次绕组时，必须使用专用短接片或短接线进行正确短接，严禁用导线缠绕；在TV回路上工作时，使用绝缘手套和绝缘工具。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔。 测试前做好参数记录，测试完成后必须重新核对参数。 修改前应备份数据，修改后根据南网总调下发的测量数据命名规则进行核对。 接线结束后必须在当地调取动态数据进行检验2使用已感染病毒的移动存储设备备份、升级PMU装置导致PMU装置感染病毒被迫停运 可接受的风险3不恰当的弯折尾纤，使得站内PMU之间的网络连接中断设备损坏、被迫停运 可接受的风险4TA开路、TV短路设备损坏 低风险5对交流回路操作不当造成短路、装置交直流回路与其他回路的不正确设备损坏 低风险6带电拔插PMU插件设备损坏 低风险7误改IP地址网关、路由设置等通信参数造成主站通信中断被迫停运 可接受的风险8误改测量装置数据命名造成主站接受错数据被迫停运 可接受的风险9测量回路误接线造成PMU错数据上送主站可能影响电网系统稳定判断被迫停运 可接受的风险编码：DLZDHZW0901/01表09 纵向加密认证装置验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1对被测设备工作电源电压等级辨识不清设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 工作前认真阅读纵向加密认证装置用户手册。 工作前进行相关培训，充分熟悉仪器使用和测试方法。 工作前仔细确认板卡是否安装牢固，测试仪启动过程中注意观察各指示灯情况。 按照操作流程，正确导入装置电源。 插拔板卡前必须断开装置电源。 测试前认真阅读用户手册，熟悉相关配置方法。 认真阅读用户手册，了解设备性能指标2不熟悉测试仪器使用和测试方法，造成对被测设备功能、性能判断不准确设备性能下降 可接受的风险3测试板卡安装错误，测试仪启动后可能造成测试仪损坏设备损坏 低风险4纵向加密认证装置证书错误，造成设备无法正常使用设备损坏 低风险5带电插拔试板卡造成测试仪损坏设备损坏 低风险6纵向加密认证装置无法建立加密隧道设备损坏 可接受的风险7数据流过大造成设备宕机或运行不稳定被迫停运 低风险编码：DLZDHZW1001/01表10 防火墙验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1对被测设备工作电源电压等级辨识不清设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 工作前认真阅读防火墙用户手册。 工作前进行相关培训，充分熟悉仪器使用和测试方法。 工作前仔细确认板卡是否安装牢固，测试仪启动过程中注意观察各指示灯情况。 插拔板卡前必须断开装置电源。 测试前认真阅读用户手册，熟悉相关配置方法。 认真阅读用户手册，了解设备性能指标2不熟悉测试仪器使用和测试方法，造成对被测设备功能、性能判断不准确设备性能下降 可接受的风险3测试板卡安装错误，测试仪启动后可能造成测试仪损坏设备损坏 低风险4带电插拔试板卡造成测试仪损坏设备损坏 低风险5防火墙ACL功能设置错误被迫停运 低风险编码：DLZDHZW1101/01表11 正向隔离装置验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1对被测设备工作电源电压等级辨识不清设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 工作前认真阅读正向隔离装置用户手册。 工作前进行相关培训，充分熟悉仪器使用和测试方法。 工作前仔细确认板卡是否安装牢固，测试仪启动过程中注意观察各指示灯情况。 按照操作流程，正确导入装置电源。 测试前认真阅读用户手册，熟悉相关配置方法。 认真阅读用户手册，了解设备性能指标2不熟悉测试仪器使用和测试方法，造成对被测设备功能、性能判断不准确设备性能下降 可接受的风险3测试板卡安装错误，测试仪启动后可能造成测试仪损坏设备损坏 低风险4带电插拔试板卡造成测试仪损坏设备损坏 低风险5隔离装置无法实现正常数据通信被迫停运 低风险6数据流过大造成设备宕机或运行不稳定被迫停运 低风险编码：DLZDHZW1201/01表12 反向隔离装置验收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1对被测设备工作电源电压等级辨识不清设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 工作前认真阅读正向隔离装置用户手册。 工作前进行相关培训，充分熟悉仪器使用和测试方法。 工作前仔细确认板卡是否安装牢固，测试仪启动过程中注意观察各指示灯情况。 按照操作流程，正确导入装置电源。 测试前认真阅读用户手册，熟悉相关配置方法。 认真阅读用户手册，了解设备性能指标2不熟悉测试仪器使用和测试方法，造成对被测设备功能、性能判断不准确设备性能下降 可接受的风险3测试板卡安装错误，测试仪启动后可能造成测试仪损坏设备损坏 低风险4带电插拔试板卡造成测试仪损坏设备损坏 低风险5隔离装置无法实现正常数据通信被迫停运 低风险6数据流过大造成设备宕机或运行不稳定被迫停运 低风险编码：DLZDHZW1301/01表13 变电站自动化总体收作业安全施工作业票 工程名称： 施工班组： 编号:工作时间工作地点技术员现场安全员现场负责人安全风险分析及控制措施序号危害名称风险种类风险等级风险控制措施1现场图纸不齐全或图纸与现场实际不符设备性能下降 低风险现场作业应严格执行相关安全规程及安全技术措施，并重点关注但不限于以下措施： 加强现场图纸资料管理，工作前认真核对图纸与现场实际是否对应。 将验收设备相关信息全部屏蔽。 将运行设备必须用明显的标示隔开与验收设备隔开。 在相关压板退出后，在屏内逐个进行压板一致性对应检查，并把不能退出运行的压板进行隔离。 检查监控后台及各级调度自动化系统上的挂牌设备是否与验收设备一致。 短接TA二次绕组时，必须使用专用短接片或短接线进行正确短接，严禁用导线缠绕；在TV回路上工作时，使用绝缘手套和绝缘工具。 交直流回路上工作时，必须加强监护；在线检查交直流回路时，正确使用万用表；退出二次接线时，应将前一级熔断器退出，或逐相退出二次接线并用绝缘胶布密封外露的导体部分。 双人操作、认真核对操作对象。 定检设备和运行设备要有明显的标示隔开，加强监护。 工作前做好参数记录，工作完成后必须重新核对参数。 插拔插件前必须断开装置电源，并佩戴防静电手带进行插拔2未采取相应措施，造成定检工作时产生大量无效信息上送各级调度，干扰调度/集控值班人员的监视及判断被迫停运 低风险3屏内运行和非运行设备隔离措施不全减供负荷、非正常解列 低风险4屏内运行和非运行设备出口压板的检查工作不到位减供负荷 可接受的风险5监控后台及各级调度自动化系统，定检设备与运行设备挂牌不对应，造成定检时误控开关、刀闸减供负荷、非正常解列 低风险6TA开路、TV短路设备损坏 低风险7对直流回路操作不当造成短路、装置交直流回路与其他回路的不正确设备损坏 低风险8装置的遥控操作界面上误操作造成遥控对象误动作减供负荷、非正常解列 低风险9误控开关减供负荷、非正常解列 低风险10带电拔插测控插件设备损坏 低风险11误改同期定值、通信地址、信息设置等参数、造成其他设备逻辑闭锁失效或出错被迫停运 低风险
