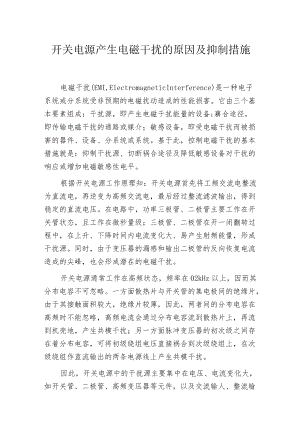

开关电源产生电磁干扰的原因及抑制措施电磁干扰(EMI,Electromagneticlnterference)是一种电子系统或分系统受非预期的电磁扰动造成的性能损害。它由三个基本要素组成：干扰源，即产生电磁干扰能量的设备;藕合途径，即传输电磁干扰的通路或媒介；敏感设备，即受电磁干扰而被损害的器件、设备、分系统或系统。基于此，控制电磁干扰的基本措施就是：抑制干扰源、切断祸合途径及降低敏感设备对干扰的响应或增加电磁敏感性电平。根据开关电源工作原理知：开关电源首先将工频交流电整流为直流电，再逆变为高频交流电，最后经过整流滤波输出，得到稳定的直流电压。在电路中，功率三极管、二极管主要工作在开关管状态，且工作在微秒量级；三极管、二极管在开一闭翻转过程中，在上升、下降时间内电流变化大、易产生射频能量，形成干扰源。同时，由于变压器的漏感和输出二极管的反向恢复电流造成的尖峰，也会形成潜在的电磁干扰。开关电源通常工作在高频状态，频率在02kHz以上，因而其分布电容不可忽略。一方面散热片与开关管的集电极间的绝缘片，由于其接触面积较大，绝缘片较薄，因此，两者间的分布电容在高频时不能忽略，高频电流会通过分布电容流到散热片上，再流到机壳地，产生共模千扰；另一方面脉冲变压器的初次级之间存在着分布电容，可将初级绕组电压直接祸合到次级绕组上，在次级绕组作直流输出的两条电源线上产生共模干扰。因此，开关电源中的干扰源主要集中在电压、电流变化大，如开关管、二极管、高频变压器等元件，以及交流输人、整流输出电路部分。抑制开关电源电磁干扰的措施通常开关电源EMI控制主要采用滤波技术、屏蔽技术、密封技术、接地技术等。EMI干扰按传播途径分为传导干扰和辐射干扰。开关电源主要是传导干扰，且频率范围最宽,约为IOkHz-30MHzo抑制传导干扰的对策基本上IOkHz一150kHz.150kHz-10MHz.IOMHz以上三个频段来解决。IOkHz一15OkHZ范围内主要是常态干扰，一般采用通用1.C滤波器来解决。150kHz-10MHz范围内主要是共模干扰，通常采用共模抑制滤波器来解决。IOMHz以上频段的对策是改良滤波器的外形以及采取电磁屏蔽措施。采用交流输入EMI滤波器通常干扰电流在导线上传输时有两种方式：共模方式和差模方式。共模干扰是载流体与大地之间的干扰：干扰大小和方向一致，存在于电源任何一相对大地、或中线对大地间，主要是由du/dt产生的，di/dt也产生一定的共模干扰。而差模干扰是载流体之间的干扰：干扰大小相等、方向相反，存在于电源相线与中线及相线与相线之间。干扰电流在导线上传输时既可以共模方式出现，也可以差模方式出现；但共模干扰电流只有变成差模干扰电流后，才能对有用信号构成干扰。交流电源输人线上存在以上两种干扰，通常为低频段差模干扰和高频段共模干扰。在一般情况下差模干扰幅度小、频率低、造成的干扰小；共模干扰幅度大、频率高，还可以通过导线产生辐射，造成的干扰较大。若在交流电源输入端采用适当的EMl滤波器，则可有效地抑制电磁干扰。电源线EMl滤波器基本原理如图1所示，其中差模电容C1.C2用来短路差模干扰电流，而中间连线接地电容C3、C4则用来短路共模干扰电流。共模扼流圈是由两股等粗并且按同方向绕制在一个磁芯上的线圈组成。如果两个线圈之间的磁藕合非常严密，那么漏感就会很小，在电源线频率范围内差模电抗将会变得很小；当负载电流流过共模扼流圈时，串联在相线上的线圈所产生的磁力线和串联在中线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。因此即使在大负载电流的情况下，磁芯也不会饱和。而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。这里共模扼流圈要采用导磁率高、频率特性较佳的铁氧体磁性材料。图1电源线滤波器基本电路图利用吸收回路改善开关波形开关管或二极管在开通和关断过程中，由于存在变压器漏感和线路电感，二极管存储电容和分布电容，容易在开关管集电极、发射极两端和二极管上产生尖峰电压。通常情况下采用RC/RCD吸收回路，RCD浪涌电压吸收回路如图2所示。图2RCD浪涌电压吸收回路当吸收回路上的电压超过一定幅度时，各器件迅速导通,从而将浪涌能量泄放掉，同时将浪涌电压限制在一定的幅度。在开关管集电极和输出二极管的正极引线上串接可饱和磁芯线圈或微晶磁珠，材质一般为钻(C0),当通过正常电流时磁芯饱和，电感量很小。一旦电流要反向流过时，它将产生很大的反电势，这样就能有效地抑制二极管VD的反向浪涌电流。利用开关频率调制技术频率控制技术是基于开关干扰的能量主要集中在特定的频率上，并具有较大的频谱峰值。如果能将这些能量分散在较宽的频带上，则可以到达降低于扰频谱峰值的目的。通常有两种处理方法：随机频率法和调制频率法。随机频率法是在电路开关间隔中加人一个随机扰动分量，使开关干扰能量分散在一定范围的频带中。研究说明，开关干扰频谱由原来离散的尖峰脉冲干扰变成连续分布干扰，其峰值大大下降。调制频率法是在锯齿波中加人调制波(白噪声)，在产生干扰的离散频段周围形成边频带，将干扰的离散频带调制展开成一个分布频带。这样，干扰能量就分散到这些分布频段上。在不影响变换器工作特性的情况下，这种控制方法可以很好地抑制开通、关断时的干扰。采用软开关技术开关电源的干扰之一是来自功率开关管通/断时的dudt,因此，减小功率开关管通/断的du/dt是抑制开关电源干扰的一项重要措施。而软开关技术可以减小开关管通/断的du/dto如果在开关电路的根底上增加一个很小的电感、电容等谐振元件就构成辅助网络。在开关过程前后引人谐振过程，使开关开通前电压先降为零，这样就可以消除开通过程中电压、电流重叠的现象，降低、甚至消除开关损耗和干扰，这种电路称为软开关电路。根据上述原理可以采用两种方法，即在开关关断前使其电流为零，则开关关断时就不会产生损耗和干扰，这种关断方式称为零电流关断；或在开关开通前使其电压为零，则开关开通时也不会产生损耗和干扰，这种开通方式称为零电压开通。在很多情况下，不再指出开通或关断，仅称零电流开关和零电压开关，基本电路如图3和图4所示。图3零电压开关谐振电路图4零电流开关谐振电路通常采用软开关电路控制技术，结合合理的元器件布局及印制电路板布线、接地技术，对开关电源的EMl干扰具有一定的改善作用。采用电磁屏蔽措施一般采用电磁屏蔽措施都能有效地抑制开关电源的电磁辐射干扰。开关电源的屏蔽措施主要是针对开关管和高频变压器而言。开关管工作时产生大量的热量，需要给它装散热片，从而使开关管的集电极与散热片间产生较大的分布电容。因此，在开关管的集电极与散热片间放置绝缘屏蔽金属层，并且散热片接机壳地，金属层接到热端零电位，减小集电极与散热片间藕合电容，从而减小散热片产生的辐射干扰。针对高频变压器，首先应根据导磁体屏蔽性质来选择导磁体构造，如用罐型铁芯和El型铁芯，则导磁体的屏蔽效果很好。变压器外加屏蔽时，屏蔽盒不应紧贴在变压器外面，应留有一定的气隙。如采用有气隙的多层屏蔽物时，所得的屏蔽效果会更好。另外，在高频变压器中，常常需要消除初、次级线圈间的分布电容，可沿着线圈的全长，在线圈间垫上铜箔制成的开路带环，以减小它们之间的祸合，这个开路带环既与变压器的铁芯连接，又与电源的地连接，起到静电屏蔽作用。如果条件允许，对整个开关电源加装屏蔽罩，那样就会更好地抑制辐射干扰。
