30TD太阳能污水处理方案.docx

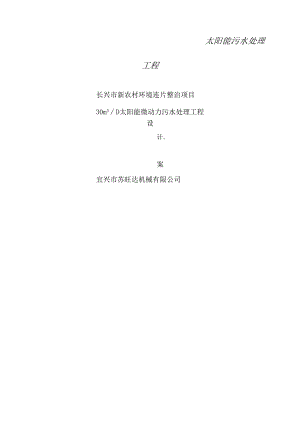

太阳能污水处理工程长兴市新农村环境连片整治项目30m3D太阳能微动力污水处理工程设计.案宜兴市苏旺达机械有限公司二0一四年三月目录第一章概述及设计依据11. 1概述11.2编制依据11.3设计采纳的主要规范和工程设计标准1其次章处理水量及水质32. 1设计处理水量32. 2废水水质32. 3污水排放标准42. 4化验标准4第三章工艺设计43.1设计原则43. 2处理工艺确定53. 4废水处理系统处理工艺流程63.5工艺简述73.6工艺削污8第四章构筑物及配套设备84. 1进水井84 .2厌氧调整池砖混或钢碎结构95 .3缺氧池砖混或钢碎结构94. 4生物接触氧化池砖混或钢碎结构104. 5沉淀池砖混或钢碎结构104.6 出水消毒池砖混或钢碎结构104.7 限制室砖混钢碎结构或彩钢板制作114.8 人工湿地池（可增加）错误!未定义书签。第五章除臭系统设计115. 1臭气对环境的影响115. 2防止有害气体对外部环境造成污染的措施12第六章建筑设计136. 1建筑环境13目的136.1.2要求13措施136.2建筑单体146. 3结构设计14设计依据146.3.2设计要求14结构体系15第七章总平面布置157. 1设计原则158. 2系统总图布置159. 3系统管道布置167. 4系统外观设计16第八章电气设计167.1 设计依据167.2 设计范围177.3 供电177.4 电缆敷设177.5 电能计量188. 6电气限制188. 7防雷的接地188. 7.1防雷189. 7.2接地18第九章施工进度支配表19第十章技术经济分析2010.1运行成本测算2010. 2运行成本20第十一章项目投资估算2011. 1项目报价依据2011.2建筑工程估算21第十二章售后服务22第十三章相关说明与建议22第一章概述及设计依据1.1 概述为科学、客观地对该建设项目进行污水工程的设计，依据建设项目环保管理程序的规定，本案对该项目进行污水工程设计，从镇内实际的产污角度设计建设项目的污水治理工程。为业主托付本单位进行该项目的污水工程设计工作。我单位接受托付后，对该项目进行实地踏勘，对村镇的产污状况进行了调查，对项目生产工艺和可能产生的污染物状况进行了仔细的分析，依据国家、省市的有关环保法规编写了本项目设计方案。为了节约用水、爱护环境以及增加企业经济效益及社会效益，我公司通过反复探讨、结合具有长期水处理工程阅历的专家看法，特针对长兴市环保局污水治理系统作出如下全面、完善的设计，供业主、相关专家和领导审议评阅。1.2 编制依据1 .长兴市XXXX水质、水量及生产状况；2 .长兴市XXXX污水处理系统设计邀请；3 .其它相关的法律、法规；1.3设计采纳的主要规范和工程设计标准1 .室外排水设计规范(GB50101-2019)2 .给水排水制图标准(GB/T501062019)3 .总图制图标准(GB/T501032019)4 .给水排水设计基本术语标准(GBJl25-89)5 .厂矿道路设计规范(GBJ22-87)6 .建筑物防雷设计规范GB50057-1994(2000)7 .工业及民用电力装置的接地设计规范(GBJ65-83)8 .漏电爱护器安装和运行(GB13955-92)9 .给水排水工程构筑物设计规范(GB50069-2019)10 .混凝土结构设计规范(GB50010-2019)11 .砌体结构设计规范(GB50003-2019)12 .水工混凝土结构设计规范(S1.191-2019)13 .建筑结构荷载设计规范(GB50009-2019)14 .建筑地基基础设计规范(GB50007-2019)15 .建筑设计防火规范(GB500162019)16 .构筑物抗震设计规范(GB50191-93)17 .地下工程防水技术规范(GB50108-2019)18 .建筑灭火器配置设计规范(GB50140-2019)19 .供电系统设计规范(GB50052-95)20 .低压配电设计规范(GB50054-95)21 .电力装置的继电爱护和自动装置设计规范(GB/T50062-2019)22 .工业建筑防腐蚀设计规范(GB50046-2019)23 .地面水环境质量标准(GB3838-2019)24 .污水综合排放标准(GB8978-1996)25 .污水排入城市下水道水质标准(CJ3082-2019)26 .城市污水水质检验方法标准(CJ/T51-2019)27 .厂房建筑模数协调标准（GBJ6-86）28 .建筑制图标准（GB/T50104-2019）其次章处理水量及水质2.1 设计处理水量依据目前该村的常住人口120户左右，设计处理污水处理量为40r113d,本案在太阳能处理前端的污水管网收集系统不在本方案设计范围内，太阳能微动力系统处理出水后，可设置几组喷泉进行景观，最终达标排放。2.2 废水水质由于长兴市XXXX村污水目前无统一收集系统，目前无法精确测出其具体的污水水质，这里采纳传统的生活污水水质并参考国内的生活污水实例进行预料：国内部分污水厂实际进水水质参考：依据已建成污水处理厂实测数据，我国南方城市污水水质的特点是：污水浓度较低，但有可能在短时出现浓度较高值。大部分污水处理厂（站）设计进水水质范围：BOD'为100-200mg1.,SS为150-260mg1.,CODCr为200-400mg1.,TN为20-4011g1.,TP为3Y11g1.°国内己运转的部分污水厂的设计水质及实际进水水质见下表。从过去几十年的统计资料，一般认为典型的低中常规浓度的城市生活污水进水水质为:BODs为100-200mg1.,SS为130-200mg1.,CoDCr为250400mg1.,TN为20-40mg1.,MVN为12-25mg1.,TP为4-8mg1.°考虑到村镇的生活污水水质较城市浓度低，经过综合考虑得出长兴市XXXX人民政府污水处理系统的进水水质如下：长兴市环保局污水处理系统设计进水水质表CODcrBOD5SSTNNH4-NTP(mgl)(mgl)(mgl)(mgl)(mgl)(mgl)35015020030154.02. 3污水排放标准本污水处理工程处理后水质达到中华人民共和国城镇污水处理厂污染物排版标准(GB18918-2019)一级B标准，主要指标具体见表22：表2-2废水排放标准项目CODcBODPHSS出水602069203. 4化验标准CODcr：重铭酸钾法(GB11914-89)BOD5:稀释及接种法(GB7485-87)SS：重量法(GB11901-89)PH：玻璃电极法(GB692086)第三章工艺设计3.1 设计原则在充分了解实际的运行水质、水量并充分参考类比村镇的处理工艺的基础上，本案认为该废水处理工艺设计应采纳如下原则：1 .以长兴市XXXX人民政府总体规划建设为指导，结合废水处理系统工艺特点，充分考虑内外结合，使本废水处理项目成为一个完整的、统一的工程项目。2 .选择稳妥牢靠、技术先进、投资省、运行费用低、管理简便、运行敏捷的废水处理设备和仪器，为本废水处理系统的建设和运行创建良好的条件。3 .依据环保政策的要求进行设计，出水达到一级B排放标准。4 .以设计规范、标准为依据，结合公司专家组合理化建议，通过设计进行总体优化，在不影响工程质量的前提下，降低工程项目投资成本及运行成本，并提高废水处理系统管理水平。3.2 处理工艺确定通过以上对长兴市XXXX废水水质、水量特点的具体分析、处理工艺经济技术比较以及排放标准的要求，我们认为此项工程具有以下几个特点：a.该村镇排放废水具有肯定的间歇性，水质、水量的不稳定性，需进行肯定调整稳定措施。b.废水处理采纳工艺必需稳定牢靠，处理效果好，运行费用合理，管理维护便利，削减人为因素对处理效果的影响。c.在村的各户排污点废水宜尽量集中处理，提高效率，避开分散处理,增加成本及运行管理费用，如管网增加投入较大，可适当增加处理点。排放废水含有机质多、浓度较高且悬浮物含量较大，废水BC=0.300.50,可生化性较好，同时在本工程中出水水质要求较高。考虑到以上因素,工艺宜选用运行稳定、效果显著的生化处理工艺。因此，我们从投资规模适度、处理效果稳定牢靠、管理维护便利、运行费用合理等角度动身，结合在该类废水处理工程方面的实践阅历，确定采纳如下处理工艺方案，见图31。3.4废水处理系统处理工艺流程太阳能曝气收集废水T格栅I-进水井达标排放厌氧缺氧池太阳能曝气池沉淀太阳能污泥人工F=11.i1.氧化Xl7114回流污源侧余污源平安处理图3-1太阳能污水处理工艺流程示意图首先，生活废水集中收集后首先进入污水处理站内的格栅井，内部设有过滤格栅，对污水中悬浮物进行处理去除。经过格栅处理后水中粗粒、不溶性COD、SS等大大降低，栅渣通过人工定期清理外运平安处理。经过滤格栅去除部分悬浮物，以及大颗粒悬浮的有机、无机等物质后的污水，进入厌氧池，在此利用厌氧微生物降解污水中的有机物,使大分子复合链的有机物氧化为小分子单链的有机物。污水和从沉淀池回流的含磷污泥，在厌氧状态下释放出磷，在太阳能好氧池内可汲取大量的磷，从而通过排放污泥进行去磷。污水中的部分氨氮，在太阳能好氧池内被转化为NH3-N0经过回流泵污水进入缺氧池，反硝化菌利用污水中的有机物作碳源，将回流混合液中带入的大量NO3-N和NfVN还原为M释放至空气，从而去除氨氮。在经过太阳能好氧反应后，污水中的污染有机物已经被微生物基本消解，混合液流入沉淀池进行沉淀处理。为保证生化池的污泥浓度,将沉淀池的污泥回流到前池中。经沉淀池处理后的水已是合格的水，为保证处理出水的稳定性及提高出水水质，设计出水经过人工湿地进行吸附过滤后再进行排放。人工湿地后出水后即可稳定的达到城镇污水处理厂污染物排版标准(GB18918-2019)一级B标准，达标排放。排放到氧化塘中喷泉表曝进一步处理，有可利用作为景观用水，人工喷泉。4. 6工艺削污本系统各单元设计处理效果见下表。表5-3系统各单元预期处理效果表项目CODcrBOD5SSNH3-NTP污水进水浓度(mg1.)350150200304厌氧池浓度(mg1.)15060100304出水去除率(%)576050/太阳能曝浓度(mg1.)50101050.5气池出水去除率(%)6783908387第四章构筑物及配套设备4.1 进水井功能说明：截除污水中夹带粗大杂物，保证后续处理单元的正常运行，视察进水状况等。尺寸：O.50m义0.50mX0.5m结构：地下式配备设备：格栅筛网1套，间隙3m11数量：1座5. 2厌氧调整池砖混或钢碎结构功能说明：有效容积9m3,水力停留时间6.O小时，底部应平整,顶部应设人孔，池壁应设排水孔及溢流孔，便于维护以及紧急事故处理。调整池主要为调整污水的水质水量，以保证后续污水生化处理的连续平稳运行。尺寸：3.OmX2.5m×2.Om结构：地下式结构数量：1座4.3缺氧池砖混或钢磴结构功能说明：有效容积7.5k,水力停留时间6小时，人孔高度另计，内设生物填料挂膜，利用兼氧菌水解、酸化作用使废水中大分子量的有机物断链形成小分子量的有机物，便于后续好氧生化作用。尺寸：2.0m×2.5m×2.Om结构：地下式配备设备：生化填料等4.4生物接触氧化池砖混或钢碎结构功能说明：有效容积811水力停留时间6小时，人孔高度另计，内设专用纳米微孔曝气装置，生物挂膜，利用活性污泥和生物膜的好氧生化作用，快速溶解废水中的大部分COD,为生活污水处理的核心，进一步除磷脱氮。尺寸：2.5m×2.5m×2.Om结构：地下式配备设备：生化填料等数量：1座4.5沉淀消毒池核混或钢碎结构功能说明：有效容积Bn?,停留时间2.4小时，人孔高度另计，主要为满意接触氧化池随水流出的脱落微生物膜，游离菌胶团，有机杂质等的泥水沉降分别。尺寸：0.7m×2.5m×2.Om结构：地下式数量：1座4. 6出水消毒池砖混或钢碎结构功能说明：对出水进行消毒处理，池体内贴白瓷砖。结构：地下式数量：1座4.7限制室砖混钢碎结构或彩钢板制作功能说明：用于限制太阳能微动力系统。尺寸：1.5*1.5*1.8m结构：地面式数量：1座第五章除臭系统设计该类废水及生化池中含有多种致臭物质。废水处理系统产生的臭气主要化学物质是硫化氢(H2S),氨、甲硫醇类等，主要来自生化废水和污泥。5.1臭气对环境的影响废水处理系统中废水、污泥产生的臭气主要成分，见表5-1、表5-2,某些恶臭物质的臭气强度及浓度的关系，详见表5-3o从表中看出一般废水处理系统的臭气经过大气扩散进入空气中的污染物浓度是较低的。本污水处理系统处理水量较小，产生恶臭比较轻。但为消退臭气污染影响，在废水处理站内以及厂周设置绿化隔离带，削减臭气的污染影响。表5-1废水产生的主要臭气种类废水产生E勺臭气种类50m100m200m300m氨gm30.60.1<0.1级别210硫化氨gm30.0060.0005<0.0005级别210表5-2污泥产生的主要臭气种类污泥产生的臭气种类50m100m200m300m氨gm3210.60.1级别32.521硫化氨g/m30.060.020.0060.0005级别32.521表5-3废水产生臭气的影响范围臭气强度0级1级2级2.5级3级3.5级4级5级嗅觉感受感觉不到臭味牵强可感到臭味易感到微弱臭味感到明显臭味感到较强臭味感到剧烈臭味名称浓度PPM氨<0.10.10.61.02.05.010.0100甲硫醇<0.00010.00010.00070.0020.0040.010.030.2硫化氢<0.00050.00050.0060.020.060.20.73甲基硫<0.00010.00010.0020.010.050.20.32甲二硫<0.00030.00030.0030.0090.030.10.33三甲胺<0.00010.00010.0010.0050.020.070.23丙烯醛<0.0020.0020.010.050.10.51.010.0苯乙烯<0.030.030.20.40.824205.2防止有害气体对外部环境造成污染的措施本案设计实行下列强化技术保障措施防止有害气体的环境影响:1.总图设置依据风向实行卫生分区布置；2 .全部进出水管线地下埋设、水处理构筑物有条件全部地埋化；3 .考虑在空地上种植刺槐、假俭草、竹节草等一些能汲取有害物质的灌木及地被植物；4 .对臭气的主要来源地生化池四周进行植被种植，隔绝及吸附臭气。第六章建筑设计1.1 建筑环境目的提高废水站绿化率，合理运用绿化、景观用水，提高节约景观绿化用水，美化站区环境。要求种植适应当地气候和土壤条件的常绿景观植物进行绿化布置，绿化景观用水应设置循环系统，以节约用水，提高用水效率。措施废水站设在离厂区肯定距离区域内，呈半封闭状，各处理构建筑物四周均用草坪、灌木环绕，在道路及建筑物之间的空地上栽植少量灌木,使废水站整体协调、统一、美观。6. 2建筑单体处理构筑物依据工艺须要进行平面布局，做到功能合理，流程顺畅，建筑外形在听从功能的前提下，努力使整体风格协调统一，形成有机的整体。7. 3结构设计设计依据1 .建筑结构荷载规范(GB50009-2019)；2 .混凝土结构设计规范(GB50010-2019)；3 .砌体结构设计规范(GB50003-2019)；4 .建筑抗震设计规范(GB500U-2019)；5 .建筑地基基础设计规范(GB50007-2019)；6 .建筑桩基技术规范(JGJ94-94)；7 .建筑懦弱地基基础设计规范(DBJ10-1-90)；8 .建筑结构牢靠度设计统一标准(GB50068-2019)；9 .地下工程防水技术规范(GB50108-2019)；设计要求1 .结构平安等级为二级;2 .建筑结构耐火等级为二级；3 .抗震等级：框架为四级；4 .设备用房按不同功能实际状况定分别取值；结构体系由于目前无具体的地址勘测资料，本案暂按当地的通常地质考虑。污水处理构筑物采纳框架结构。第七章总平面布置7.1 设计原则1 .总体布置在结合工艺流程要求的前提下顺应地形，尽量布置紧凑，节约用地；2 .功能分区明确，满意废水处理需求；3 .按功能要求，合理确定道路密度和结构；4 .结合地形地貌，合理确定竖向标高，尽量削减土石方工程量，防止内涝；5 .满意现行的设计规程和规范的要求；7.2 系统总图布置系统总图设计以长兴市XXXX环保局现场场地状况为依据，总体初步布置具体见施工平面设计图纸。系统设备布置:系统设备布置遵循以下原则：1 .功能分区明确，合理布局；2 .流程力求简短、避开迂回重复；3 .设备布置在较好的朝向；4 .走道顺畅，便于施工及运行管理便利；7. 3系统管道布置由于废水处理系统各构造物采纳紧凑结构，各处理构造物之间结构空间合理，自流管满溢度采纳60%,流速采纳0.80ms,压力管线采纳各提示泵出口口径的1.21.5倍。主体废水管线、风管尽量采纳地埋式，一可以美观，二防止冬季低温暴烈。暴露外表的废水管线统一保温处理。8. 4系统外观设计整个系统采纳统一外观环保颜色，具体可依据业主要求而定，另外，其它设备、管道结构紧凑、支协作理。第八章电气设计8.1 设计依据1 .废水处理系统常规处理要求；2 .本设计工艺对设备运行要求;3 .相关国家电气设计、施工规范;8.2 设计范围本系统电气设计主要为废水处理系统内的动力设计，未包括为系统供应的照明设计，主要设计范围如下：1 .废水处理系统内用电设备的电气负荷计算；2 .废水处理系统内的仪器仪表的电气负荷计算；8.3 供电本废水处理系统的用电设备来自太阳能光伏板发电，但考虑到处理污水量大，太阳能在阴雨天电力不够足够，预设一路220V电源至污水处理站房。8.4 电缆敷设由太阳能光伏板发电引入电源电缆接入废水处理系统曝气机、回流泵等用电设备。全站配电采纳树干式布线，视构筑物结构状况及用电设备的布置状况，采纳架空或直埋的敷设方式。整个废水处理系统照明电源亦可来自太阳能光伏板发电，也可来自外部电源向各照明灯具供电。照明灯具的开关设置视生产的要求及灯具的协作来合理支配。此部分为业主自负，本案不另作报价。本长兴市XXXX人民政府废水处理系统可进行太阳能发电电能计量，此部分为选配，本案不作报价。8.6 电气限制废水处理系统全部用电设备功率较小，本案采纳微电脑限制方式进行自动限制。8.7 7防雷的接地防雷由长兴市XXXX人民政府集中在处理构筑物四周依据规范统一布置。接地在废水处理系统太阳能光伏板支架处设置电气中性点重复接地装置，接地电阻W5Q。各用电设备均作爱护接地和工作接地，共用一组接地装置，由业主统一依据站区布置。第九章施工进度支配表本案设计工程建设进度支配表见下表:序号内容建设第一年第1月第2月第3月第4月第5月第6月第7月第8月第9月第10月第11月第12月1方案设计2初步设计3施工图4开工打算、场地预留平15工程施工一6设备供货安装7调试、试运行8竣工、验收一第十章技术经济分析10.1运行成本测算1 .电费采纳太阳能光伏供电，供电成本为：El=O.0X0=0.0元/吨污水2 .人工费可由其他人员兼职管理，不计3 .修理保养及污泥清理费每年2000元，折成成本E2=2000/（100X360）=0.055（元/吨污水）4,消毒药剂费按0.05（元/11?污水）计E3=0.05（元/污水）10 .2运行成本E=E1+E2+E3=O.0+0.055+0.05=0.105元/吨污水第十一章项目投资估算11 .1项目报价依据本废水处理系统项目各项报价以2019年5月的各项价格为基本依据。废水处理系统各项费用包括建筑工程、设备部分费用及工程间接费用，主要编制依据如下。D建设单位供应的相关设计资料及设计要求；2）全国市政工程投资估算指标；3）安装工程预算定额（2019）;4）建筑工程预算定额（2019）;5）市政工程预算定额（2019）;6）建设工程施工取费定额（2019）7）给水排水工程概预算和经济评价手册8）国家发展委员会、建设部2019年修订本工程勘察设计收费标准;11.2建筑工程估算土建构筑物投资估算序号构筑物名称规格造价估算（万元）备注1集水井O.50m×0.50m×O.5m砖混、钢碎2调整池3.Om×2.5m×2.Om砖混、钢碎3缺氧池2.Om×2.5m×2.Om砖混、钢舲4氧化池2.5m×2.5m×2.Om砖混、钢碎5沉淀池O.7m×2.5m×2.Om砖混、钢碎6出水井O.50m×O.50m×O.5m砖混、钢碎7限制室1.5m×1.5m×1.8m砖混或彩钢板8合计设备、设施投资序号设备规格数量总价（万）备注1不锈钢格栅板配套1套0.10SS3042太阳能污水处理机800W1套6.60含光伏板、专用电池.、限制系统、支架3填料及支架配套35m30.354其它配件及管配套若干0.155合计7.201 .工程设计费000万元2 .工程安装调试费0.30万元合计：7.50万元工程合计总投资：万元（不含土地征用、污水收集管网等）第十二章售后服务承诺我公司本着“技术第一、服务第一、信誉第一”的宗旨，向用户承诺：1、 进行免费的技术培训，直至业主的操作人员学会为止；2、 全部设备公司拥有备品备件，并供应一年的质保，质保期后设备及备件只收取工本费；3、 经本公司设计和生产的污水处理设备，出水保证达到要求；4、 及用户建立长期联系和技术沟通，以最新的技术服务于用户，供应终身技术询问和服务。5、 本公司太阳能微动力污水系统实行质保五年。第十三章相关说明及建议1.本工程方案的设计范围以废水处理水站外墙为界，占地约90m2o2 .工程设备投资估算以2019年2月价格计算，报价有效期为1个月，土建投资参考江苏省2019建筑工程预算定额结合市场价进行估算，实际以施工图预算为准。3 .本案报价未含化验费用、场外接入污水站水电费用、照明费用以及站区外部的污水收集，排水管路部分，此部分费用由业主考虑。4 .本工程估算中，未考虑场地平整及绿化所需费用，也未考虑可能存在的不良地基所造成的不行预见费。5 .水处理站各工艺段用于测试、化验、记录及自控等监控设施由业主依据自身状况和要求自行设置，费用未计算在内。6 .本案运行费用不包含设备的折旧费用及耗材费用，本案计算仅为理论数据供业主参考，实际处理费用依据运行后的水质、水量进行上下浮动。
