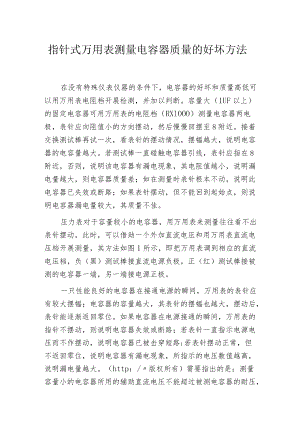

指针式万用表测量电容器质量的好坏方法.docx

指针式万用表测量电容器质量的好坏方法在没有特殊仪表仪器的条件下，电容器的好坏和质量高低可以用万用表电阻档开展检测，并加以判断。容量大（1UF以上）的固定电容器可用万用表的电阻档（RXlOOO）测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至8附近。接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，说明电容器的电容量越大。若测试棒一直碰触电容器引线，表针应指在8附近，否则，说明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差；如在测量时表针根本不动，说明此电容器已失效或断路；如果表针摆动，但不能回到起始点，则说明电容器漏电量较大，其质量不佳。压力表对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档开展测量，其方法如图1所示，即把万用表调到相应的直流电压档，负（黑）测试棒接直流电源负极，正（红）测试棒接被测的电容器一端，另一端接电源正极。一只性能良好的电容器在接通电源的瞬间，万用表的表针应有较大摆幅；电容器的容量越大，其表针的摆幅也越大，摆动后，表针能逐渐返回零位。如果电容器在电源接通的瞬间，万用表的指针不摆动，则说明电容器失效或断路；若表针一直指示电源电压而不作摆动，说明电容器已被击穿短路;若表针摆动正常，但不返回零位，说明电容器有漏电现象，所指示的电压数值越高，说明漏电量越大。（http：/版权所有）需要指出的是：测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压，以免因测量而造成电容器击穿损坏。要想准确测量电容器的容量，需要采用电容电桥或Q表。上述的简易检测方法，只能粗略判断压力表电容器的好坏。1、用万用表电阻档检查电解电容器的好坏电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器（6V或IOV）,电阻档应放在RXlOO或RXlK档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。这样的电解电容器是好的。电解电容器的容量越大，充电时间越长，指针摆动得也越慢。2、用万用表判断电解电容器的正、负引线一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小（电阻值大），反接时漏电电流大的特性来判断。具体方法是：用红、黑表笔接触电容器的两引线，记住漏电电流（电阻值）的大小（指针回摆并停下时所指示的阻值），然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。以漏电流小的示值为标准开展判断，与黑表笔接触的那根引线是电解电容器的正端。这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。3、用万用表检查可变电容器可变电容有一组定片和一组动片。用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路（碰片）处；若指针摆动，说明电容器有短路的地方。4、用万用表电阻档粗略鉴别500OPF以上容量电容的好坏用万用表电阻档可大致鉴别5000PF以上电容器的好坏（5000PF以下者只能判断电容器内部是否被击穿）。检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。这样的电容器是好的。电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
