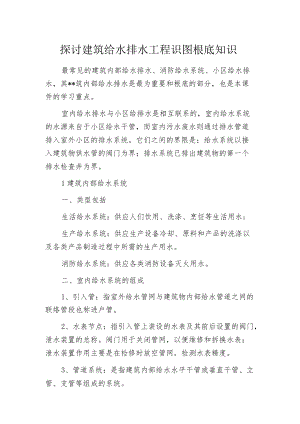

探讨建筑给水排水工程识图根底知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其*筑内部给水排水是最为重要和根底的部分，也是本课件的学习重点。室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。1建筑内部给水系统一、类型包括生活给水系统：供应人们饮用、洗涤、烹饪等生活用水;生产给水系统：供应生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。消防给水系统：供应各类消防设备灭火用水。二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表；泄水装置作用主要是在检修时放空管网，检测水表精度。3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。给水管道主要采用管材：钢管和铸铁管。生活给水管管径W150mm时，应采用热浸镀锌工艺生产的镀锌钢管；管径2150mm时，可采用给水铸铁管；埋地管管径275m时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。常见的阀门有：1）截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。2）闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。3）蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。4）止回阀：用以阻止管道中水流的方向流动。5）配水龙头。5、用水设备：包括：卫生器具、消防设备和生产用水设备等。6、升压和储水设备：当室外给水管网的水压缺陷或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。建筑内部给水方式：2建筑内部排水系统建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的污水收集起来及时排到室外。建筑内部排水系统类型按系统接纳的污废水类型不同，建筑内部排水系统可分为三类。1、生活排水系统生活排水系统是排除居住建筑，公共建筑及工厂生活问的污废水。生活排水系统又可分为：排除冲洗便器的生活污水排水系统和排除洗涤废水的生活废水排水系统。生活废水经过处理可作为杂用水，用于冲洗厕所或绿化。2、工业废水排水系统工业废水排水系统是排除工艺生产过程中产生的污废水。为便于污废水的处理和综合利用，按污染程度可分为生产污水排水系统和生产废水排水系统，污染程度较重的生产污水经过处理后到达排放标准排放，生产废水污染较轻，可作杂用水加以回用。3、屋面雨水排除系统用于收集降落在大屋面建筑和高层建筑屋面上的雨雪水。建筑内部排水的组成:1、卫生器具和生产设备受水器卫生器具是建筑内部排水系统的起点。用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备。大便器、小便器、冲洗设备、洗脸盆、盥洗槽、浴盆、淋浴器、洗涤盆、地漏。2、排水管道系统由连接卫生器具的排水管道，有一定坡度的横支管、立管、埋设在室内地下的总横干管和排出到室外的排出管等组成tO3、通气系统建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏使有毒有害气体进入室内，需设置通气系统。当建筑物层数和卫生器具不多时，可将排水立管上端延伸出屋顶，开展升顶通气，不用设专用通气管。当建筑物层数和卫生器具较多时，因排水量大，空气流动过程宜受排水过程干扰，须将排水管和通气管分开，设专用通气管道。排水系统通气立管设置情况：A：单立管排水系统，只有1根排水立管，不设专门通气立管的系统；B：双立管排水系统：也叫双管制排水系统，由1根排水立管和1根通气立管组成；C：三立管排水系统：也叫三管制排水系统，由1根生活污水立管，1根生活废水排水立管和1根通气立管组成。通气系统的布置和敷设要求：1）伸顶通气管高出屋面不小于0.3米，但应应大于该地区最大积雪厚度，屋顶有人停留时应大于2米；2）连接4个及4个
