    桥承台墩身模板施工组织方案.doc

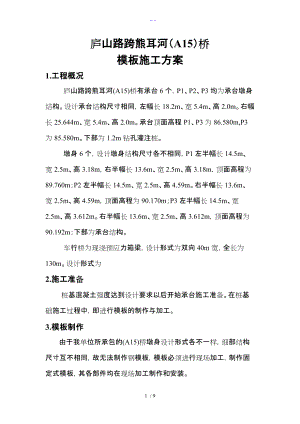

    庐山路跨熊耳河(A15)桥模板施工方案1.工程概况庐山路跨熊耳河(A15)桥有承台6个,P1、P2、P3均为承台墩身结构。设计承台结构尺寸相同,左幅长18.2m、宽5.4m、高2.0m。右幅长25.644m、宽5.4m、高2.0m。承台顶面高程P1、P3为86.580m,P3为85.580m。下部为1.2m钻孔灌注桩。墩身6个,设计墩身结构尺寸各不相同,P1左半幅长14.5m、宽2.5m、高3.18m,右半幅长13.6m、宽2.5m、高3.18m,顶面高程为89.760m;P2左半幅长14.5m、宽2.5m、高4.59m。右半幅长13.6m、宽2.5m、高4.59m,顶面高程为90.170m;P3左半幅长14.5m、宽2.5m、高3.612m。右半幅长13.6m、宽2.5m、高3.612m,顶面高程为90.192m;下部为承台结构。车行桥为现浇预应力箱梁,设计形式为双向40m宽,全长为130m。设计形式为2.施工准备桩基混凝土强度达到设计要求以后开始承台施工准备。在桩基础施工过程中,即进行模板的制作与加工。3.模板制作由于我单位所承包的(A15)桥墩身设计形式各不一样,细部结构尺寸互不相同,故无法制作钢模板,模板必须进行现场加工,制作固定式模板,其各部件均在现场加工制作和安装。主要由立柱、肋木、壳板、撑木、拉杆、枕梁与铁件等组成,根据设计墩身的结构尺寸,模板现场制作出竖直平面、斜平面和圆弧面,立柱、肋木、拉杆形成骨架。骨架的立柱安放在基础的枕梁上,肋木固定在立柱上,木模壳板布置在肋木上,立柱两端用钢拉杆连接,使模板有足够的刚度。木模板半圆形端头采用圆弧形肋板分段对接,双层交错叠合,形成紧密的半圆,两端与水平肋木连接,肋木之间设置拉杆。木壳板厚3cm5cm;肋木一般用方木制作,间距由板厚以及混凝土侧压力决定;立柱用方木制作,两立柱间距为0.7m1.2m。拉杆是12mm20mm圆钢,拱肋木由2层木板交错重叠结合。我单位施工的(A15)桥墩身设计尺寸各异,细部构造复杂。为了更好的体现设计意图,美化东区环境。在模板制作过程中,项目有关技术人员精心计算,建立平面直角坐标系,细化每一步工作程序。.模板计算固定模板的优点是:整体性好,模板接缝少,适应性强,可根据墩台的不同形状进行制作和组装。桥台侧模采用高强腹模竹胶板制作,钢管加50mm100mm方木固定,对拉螺栓紧固,加固采用48钢管。对拉螺栓采用直径14的圆钢,间距500mm600mm。1. 承台、墩身侧模支撑体系计算(1) 计算参数承台、墩身侧模采用高强腹模竹胶板制作,次龙骨采用50mm100mm200方木,主龙骨采用48400的钢管,并用14400mm400mm的对拉螺栓穿墙对拉。(2) 计算荷载组合新浇注混凝土对模板侧面压力标准值F=0.22ct0ß1ß2V1/2F=cH其中:c混凝土的密度 取为25KN/m3t。=200/(T+15)T混凝土的温度取T=15。Ct0=200/(15+15)=6.67。Cß1外加剂修正系数,因采用泵送砼故取为1.2ß2砼坍落度影响系数采用泵送砼,坍落度在160mm左右,故ß2取为1.30V浇注速度 取V=1.5m/h则:F=0.22256.671.21.302.51/2=90.5KN/m2F=cH=7.7025=135KN/m2取二者之间的最小值则新浇注混凝土对模板侧面压力标准值为70.1KN/m2倾倒混凝土产生的荷载标准值 F7=2KN/m2承载能力设计荷载: F1=(1.2F+1.4F7)0.9 =(1.290.5+1.42)0.9=100.26KN/m2其中0.9为计算析减系数。墩柱侧模验算梁侧模板(15mm厚木胶合板)计算示意图(按5等跨连续梁计算):化为线型均布荷载(取1m宽作为计算单元):q=100.261=100.26N/mmA、抗弯强度验算ó=M/W其中:M=0.105qL2=100.262002=.211105Nmm截面抵抗矩W=bh2/6=1600152/6=6105mm3则:ó=N/mm2,<fm=35N/mm2B、挠度验算弹性模量 E=4500N/mm2惯性矩 I=bh3/12=1600153/12=3105mm4=0.644qL4/(100EI)=0.644100.262004/(10045003105)则:=0.77mm=L/250=200/250=0.8说明该模板符合设计要求。次龙骨50100mm木方计算示意图(按五跨连续梁验算):化为线型均布荷载:q=100.26o.25=25.07N/mmA.抗弯强度验算 ó=M/W 400 400 400 400 400其中:M=0.105qL2=0.10519.564002=4.22105Nmm截面抵抗矩bh2/6=501002/6=8.33104mm3 则:ó=5.06N/mm2<fm=13N/mm2B、挠度验算弹性模量 E=9000N/mm2惯性矩=bh3/12=501003/12=4.17106mm4=0.644qL4/(100EI)=0.64425.074004/(10090004.17106)则:=1.1mm<【】=L/250=500/250=2.0mm说明该次龙骨符合施工设计要求。 主龙骨验算计算示意图(按三跨连续梁计算,将集中荷载近似为均匀荷载):化为线型均匀荷载:q=F10.4/1000 =100.260.4/1000 =4o.1N/mm 400 400 400A、抗弯强度验算ó=M/W其中:M=0.1qL2=0.140.14002=0.64106N.mm W=5103mm3 则:ó=128N/mm2<fm=215N/mm21. 模板应具有必须的强度、刚度和稳定性,能可靠的承受施工过程中可能产生的各项荷载。保证结构物各部分形状、尺寸准确。2. 模板表面平整,接缝紧密不漏浆。3. 拆装容易,施工操作方便,保证安全。4. 模板的制作与安装时的允许偏差要符合规X要求,结构物表面外露的模板变形值不超过模板构件跨度的1/400;支架模板的弹性挠度不超过相应自由跨度的1/400;模板、拱架及支架安装的允许偏差9 / 9
