明渠紫外线消毒设备使用说明书.docx

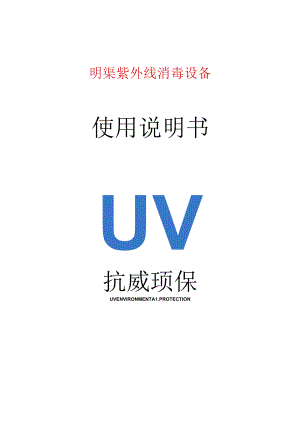

明渠紫外线消毒设备使用说明书UV抗威顼保UVENVIRONMENTA1.PROTECTION河北优威环保设备科技有限公司紫外线消毒简介随着我国经济的高速发展，众多行业的水处理应用越来越多，水资源再生利用的需求也越来越大。高效率、低污染、低残留、低耗能是未来水处理技术及设备的发展趋势,尤其是紫外线杀菌器在水处理应用方面将得到更广泛的发展。紫外线杀菌波段主要介于200-300之间，其中以253.7nm波长的杀菌能力最强。当水或空气中的各种细菌病毒经过紫外线（253.7nm波长）照射区域时，紫外线穿透微生物的细胞膜和细胞核,破坏核酸（DNA或RNA）的分子键，使其失去复制能力或失去活性而死亡,从而在不使用任何化学药物的情况下杀灭水或空气中所有的细菌病毒。紫外线消毒杀菌技术是国际上90年代末兴起的最新一代消毒技术。和其它消毒形式比紫外线消毒有如下优势1、高效率杀菌:紫外线对细菌、病毒的杀菌使用一般在一至二秒即可达到99%99.9%的杀菌率。2、杀菌广谱性:紫外线杀菌的广谱性是最高的。它对几乎所有的细菌、病毒都能高效率杀灭。3、无二次污染：紫外线杀菌不加入任何化学药剂，因此它不会对水体和周围环境产生二次污染。不改变水中任何成分。4、运行安全、可靠：传统的消毒技术如采用氯化物或臭氧，其消毒剂本身就是污染物。一、明渠紫外线的特点二、设备适用场合三、设备工作条件四、设备构成及说明五、设备安装，调试及维护六、运输和贮存及注意事项七、故障处理八、售后服务附录一安装效果图附录二紫外线杀菌效率图附录三紫外线明渠电路示意图一、明渠紫外线的特点我公司生产的明渠式紫外线消毒器是通过布置于开槽沟渠内的紫外消毒模块上的紫外灯发出中心辐射波长为253.7nm的短波紫外线对流经沟渠的水体进行杀菌消毒，从而解决处理后的污水细菌指标的超标问题，使最终排放水体的细菌学标达到并超过国家相关排放标准及水质标准要求。我公司生产的明渠式紫外线杀菌器的特点是，采用模块化设计，安装方便、操作简单，可根据不同处理量及用户要求自由组合模块，适用范围广，可靠性高o该系统杀菌速度快、效果好，杀菌效率高，运行费用低。没有因消毒产生的二次污染，所采用的低压高强汞灯由于有效寿命大大降低了更换灯管产生的运行和维修费用，水经照射后，不会改变其物理、化学性质，也不会引起污染。操作简单，使用方便，有不同流量的定型产品供用户选用，只需要定期更换紫外线杀菌灯和清洗石英套管即可。设备优势1、选用高效率的UV-C紫外杀菌灯采用世界领先的低压汞齐高强紫外线灯管技术，灯管使用寿命保证在8000小时以上。2、选用高透光率、高纯度的石英套管，保证紫外线透过在90%以上。3、选用世界先进的恒定、高强度紫外线专用镇流器，能保证整个系统在复杂的情况下正常运行。4、选用优质不锈钢材质（304、316、201材质）防止污水侵蚀.，预防二次污染。5、设备参照国内最新标准设计，公司合理优化，保证高效、节能。二、设备适用场合1、食品加工工业水体消毒，包括果汁、牛奶、饮料、啤酒、食用油及各类罐头、冷饮制品等用水设备。2、医院、各类实验室用水消毒，以及高含量致病体废水消毒。3、生活用水消毒，包括居民住宅小区、办公大楼、自来水厂、旅馆餐厅等。4、生物化学制药、化妆品生产用冷却水消毒。5、水产品加工用水净化消毒。6、游泳池、水上娱乐设施用水消毒。7、海水、淡水育苗养殖（鱼、鳗、虾、贝壳类等）用水消毒。8、电子工业用超纯水。9、污水处理厂，等等。三、设备工作环境温度：OC+45C相对湿度：95%（无凝露）输入电源：三相五线制AC380V±5%50Hz四、设备简介及说明1 .紫外线排架模块2 .控制柜3 .气泵4 .清洗机构5 .光强检测6 .液位检测7 ,专用插头8 .气管9 .套管灯管五、设备安装、调试及维护安装程序：1、设备到达场地后先对应发货单查看物品是否齐全,2、首先安装紫外线排架模块上的灯管及套管安装示意图如下:套管灯管安装首先把灯管放入单开套管里然后从掷架左蟠开孔短慢插入穿过清洗排架到达顶潮后两端套入丝帽和胶圉，把灯管和灯头对接好，然后把丝相紧固注意小心！轻拿轻放！安装完后用大力钳将排架上所有不锈钢丝帽拧紧，将排架小心放好。3、检查沟渠，各项尺寸符合设计要求，分清进出水口，设备安装位置，方向，4、设备紫外线排架模块需用方管托起，方管需用电锤打眼固定于沟渠两侧。排架固定架为不锈钢方管固定架两端采用膨胀螺栓固定安装时需要打孔固定5、固定架安装完成后把排架放入沟渠内的固定架上，安装完成后各排架安装完后在渠沟内安装固定方管安装图如下：剖面图配电柜6、气泵安装，打开气泵包装，将气泵支腿及角轮安好紧固，更换气泵机油口封堵，必须更换，更换成呼吸嘴，否则会引起气泵损坏。加装气泵进气过滤器。检查气泵开关是否打开，放好位置，检查出气接口是否完好，快速接头有无损坏。7、将紫外线消毒排架模块的专用插头和气管顺序排列整齐，扎带扎好，与控制柜专用插头和气管顺序连接。8、打开控制柜前后门，接好电源。确保设备可靠接地核对无误，测量正常。确保沟渠有水，高于液位探头即可调试。调试程序1、手动模式测试接通总电源，测试电压相序正常，合上总闸，合上控制电源，打开触摸屏界面，选择手动模式，依次单独开关排架模块，电磁阀，风扇，气泵，观察接触器是否吸合，有无异响，一开一关，注意顺序，必须注意关闭。按钮红色为停止按钮绿色为运行，点击一次启动,再点击一次停止。合上分闸依次测试每个紫外线消毒排架模块,看灯管是否正常，无异常，进入手动清洗2、手动清洗测试触摸屏在手动模式下，合上气泵主电源分闸，手动开启气泵，气泵运行开始充气，运行约1分钟，气泵到达压力停止运行，看气泵压力，检查气管有无漏气，手动开启一个电磁阀，观察清洗机构是否运行正常，是否有卡顿，关闭电磁阀，开启下一个电磁阀，依次观察,依次关闭。结束后手动关闭气泵。进入自动模式3、自动模式测试打开触摸屏参数设置，设定自动清洗时间间隔为一小时，设定液位自动延时启动_S,打开触摸屏自动模式页面显示无报警，点击自动运行，设备开始自动运行，自动运行指示灯变绿,按照设定自动运行。设备全部开启后，运行30分钟无异常，观察记录电压、电流、辐射强度、温度正常关闭设备。注意事项1 .查看套管处是否漏水，石英管内壁也不得有水珠。2 .设备必须接地保护。3 .避免紫外线直接照射人体。设备维护：1、设备开启后每1天，派人检查巡视1次。2、气泵每1个月检查机油情况。3、检查风冷系统运转正常。4、检查沟渠防护盖板固定。5、控制系统运行正常无报警。6、特殊天气及情况及时关闭设备。7、巡视清洗系统是否自动运行需要在预设时间段内；在其他时间段内巡视，需切换到手动模式逐一测试各个排架。（参照使用说明书第五章设备安装、调试及维护调试程序2手动清洗测试）。在手动模式下，合上气泵主电源分闸，手动开启气泵，气泵运行开始充气，运行约1分钟，气泵到达压力停止运行，看气泵压力，检查气管有无漏气，手动开启一个电磁阀，观察清洗机构是否运行正常,是否有卡顿，关闭电磁阀，开启下一个电磁阀，依次观察，依次关闭。结束后手动关闭气泵。进入自动模式注意事项：1、即使紫外线灯管系统不需运行，仍须保证系统整体设备供电，以保证清洗系统处于供电中，保障清洗系统正常工作。2、若长时间不使用紫外线灯管而关闭系统，清洗未工作，从而导致套管、清洗环等处积累杂物，使清洗工作异常。由此造成的损失，由使用方负责。3、由于现场水质等其他环境因素过于恶劣导致排架清洗环等其他部位积累杂物时，应及时由人工清理杂物，清洗套管。六、运输及注意运输1、紫外线灯管及套管要单独包装，运输前先要保证玻璃之间紧贴不留缝隙，用专用塑料薄膜包裹好，目的是防止运输过程中的磨损。紫外线模块排架不要堆压，控制柜立置固定好。2、运输前需要做好防雨防风设施3、运输车辆减速慢行4、还要拿运输绳外部再加固一层防止损害七、故障处理故障报警内容及对策故障原因排除方法1.石英管端部漏水1.石英管破裂；2.端压盖未拧紧3.垫圈损坏1 .更换石英管；2 .均匀拧紧压盖螺丝至不漏水为止,不得拧的过紧.3 .更换垫圈2.杀菌效率低1.电压低；2 .石英管外壁附着物；3 .灯管辐射强度低于70Uo4 .达到灯管正常使用时间5 .超过额定流量6 .水中杂质、矿物质、悬浮物超标1 .调整电压；2 .清洗石英管；3 .更换灯管.4 .更换灯管5 .调整流量或加大设备6 .加过滤装置或加大设备3.灯管不亮1 .溶断丝烧断；2 .灯管插座没插牢；3 .插座内部插片脱断；4 .镇流器是否损坏；5 .发光二极管是否损坏；6 .灯管损坏1.更换溶断丝；2 .插牢插座；3 .如插片脱焊再焊牢；或更换插座4 .发现损坏必须更换.5 .更换灯管.4.触摸屏显示报警1 .触摸屏柜1急停报警2 .触摸屏柜2急停报警3触摸屏温度1报警4触摸屏温度2报警5,触摸屏液位报警1.控制柜1急停按下，检查无故障向右旋转即可解除2.控制柜2急停按下，检查无故障向右旋转即可解除3、控制柜1温度过高超过55度温度太高，检查设备，温度低于45度就会启动4,、控制柜2温度过高超过55度温度太高，检查设备，温度低于45度就会启动5、明渠内水位低于灯管，设备不得自动启动八、售后服务河北优威环保售后维修联系卡地址：北段中投制造业基地售后及故障咨询附录一紫外线消毒安装效果图紫外线瑞购I苗病懿杀翻率（翻强蜃30000WW）JReqUiJec触atofiTi噬WMaai网gY引迹的日9。师陌陋蛆卿别畋HW雕曲DOSeanY廓nm.r杀财泉nameps杀灭减name"ZslffiffSBausAnthracs0.3融BASPGIgilUSNIgef0.3-67破防风行*Cbsl心UmTOtanl0.3前肝ModdSporesHMSMucorMucedo4.6mHRtfMDySGnlefybaciIIi1.5吉菰RPMCiMnHoquefati0.9-3.0Bacteria大防掠ESChefIChlacoli0.4甘象图BIUOWreenAIgae10-40嫡片就SUPIyX)CoCC於Atiifi1.3水献线蝴NomalodGEggs3.4射债MaOCOCe於CanddIJS0.4Algae的GrGenA城1.2电鲍MBaCie岫age0.2Itt浦类PfOlOZOa4.0-67病毒StMttnfiuenze0.3白咻27VirusIffl蒯HtMPOsOWuSI0.8鱼期解WW漏4.0ZllflKlHepatlsBViriis0.8解性出螭1.6,99%'XffiSiWfl劣够1.etlyMMgq"8仙附录二紫外线杀菌效率图etM4宓电潭建IACMOV *,E，家五VTxKf.设备负9“骏介或满专电气MI”辍4W-UUl-24IIA 3 Jf 舞1买rIItUUM>W明果紫外线消春电气图纸k40-O01-2tZ<后3A；HtW京光设*女?f2J附录三明渠控制柜电路示意图
