预制节段装配式管廊的型式检验、预制拼装综合管廊拼缝严密性检测方法.docx

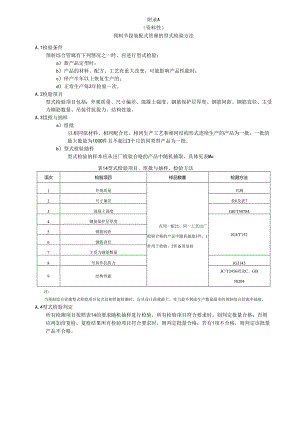

附录A（资料性）预制节段装配式管廊的型式检验方法A.1检验条件预制综合管廊有下列情况之一时，应进行型式检验：a）新产品定型时；b）产品的材料、配方、工艺有重大改变，可能影响产品性能时：c）停产半年以上恢复生产的；d）正常生产每2年检验一次。A.2检验项目型式检验项目包括：外观质量、尺寸偏差、混凝土强度、钢筋保护层厚度、钢筋间距、钢筋直径、主受力钢筋数量、吊装件抗拔力、结构性能。A.3组批与抽样a）组批以相同原材料、相同配合比、相同生产工艺和相同结构形式连续生产的产品为一批，一批的最大数量为100O件且不超过3个月的同类型产品为一批。b）型式检验抽样型式检验的样本应从出厂检验合格的产品中随机抽取，具体见表Mo表14型式检验项目、组批与抽样、检验方法项次检验项目样品数量检测方法1外观质量在同一配比、同一工艺出厂检验合格的产品中随机抽取3件，1件用于检验，2件备用复检目测2尺寸偏差表6及表73混凝土强度GB/T507844钢筋保护层厚度JGJ/T1525钢筋间距6钢筋直径7主受力钢筋数量8吊装件抗拔力JGJ1459结构性能JC/T2456附录C、GB50204注：当预制综合管廊型式检验项目包含结构性能检测时，宜从设计荷载最大、受力最不利或生产数量最多的预制综合管廊中抽取。A.4型式检验判定所有检测项目按照表14的要求随机抽样进行检验，所有检验项目符合要求时，则判定批量合格；否则应再加倍复检，复检结果所有检验项目符合要求时，则判定批量合格，若有1项不合格，则判定该批量产品不合格。附录B（资料性）预制拼装综合管廊拼缝严密性检测方法1.1 1适用条件本方法主要适用于预制装配式混凝土综合管廊的拼缝严密性检测，在预制装配式混凝土综合管廊现场首次节段间拼装之前进行整环模拟检测，验证管廊拼接技术；在施工过程中抽测单条缝隙严密性检测。1.2 试验装置a）红外热像仪试验用红外热像仪必须满足工业检测型红外热像仪GB/T19870对检测设备的参数要求；b）管廊拼接及注水装置管廊拼接及注水装置主要由水泵、压力表及防水卷材组成（图19、20）o1.3 试验方法a）采用高分子自粘防水卷材对管廊的拼缝处粘贴一圈（图19、20）,用防水压条压紧并确保边缘粘贴牢固；b）通过内部红外成热像仪（图21）拍摄拼缝处热图像记录并储存于数据分析系统中；c）通过可控制水压的力泵对嵌缝槽内部进行注水（图22）,压力表达到设计要求压力并持荷一定时间；d）再次通过内部红外成热像仪拍摄拼缝处热图像记录并储存于数据分析系统中,对比前后同一部位热像图，对温差明显较大的部位进行分析，进而判定该拼缝是否严密。1.4 试验判定a）单幅红外图像异常区域的最小温差参考值为0.3；b）对由红外图像所识别的异常区域，应采用目视法细致检查，若发现渗漏现象，则判定该区域为渗漏区域。高分子自粘防水卷材水泵赢分了自粘防水卷材;|水笈tGHK力表管廊2防水压条图20试验装置俯视图子水分防材高粘卷图21综合管廊拼缝处断面图嵌缝槽
