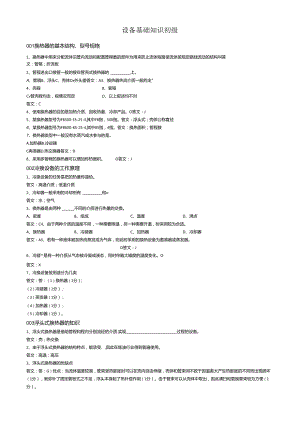

设备基础知识题库.docx

设备基础知识初级001换热器的基本结构、型号规格1、换热器中用来分配流体沿管内流动和配置管程数的部件为用来防止流体短路使流体按规定路线流动的结构叫答文：管箱；折流板2、管程进出口接管一般的接在管壳式换热器的上。A、管箱B、浮头C、壳体Dx外头盖答文：A3、换热器热流介质一般的走°4、壳程8、管程Cv管壳程均走，视情况而定D、以上叙述均不对答文：C4、使用换热器的目的是加热介质、回收热量、冷却产品。O答文：J5、某换热器型号为FB500-55-25-4,其中FB指，500指。答文：浮头式；壳体公称直径6、某换热器型号为FB600-85-25-4,其中85指，4指。答文：换热面积；管程数7、换热器类型中一般没有水蒸汽或水参与的是。A.加热器B.冷却器C再沸器D.热交换器答文：D8、采用多管程的换热器可以增加传热面积。O答文：J002冷换设备的工作原理1、冷换设备的任务是把的热量传递给。答文：高温介质；低温介质2、冷却器一般采用的冷却剂有和o答文：水；空气3、换热器是由两种不同的介质进行热量的交换。A、密度B、组成C、温度D、沸点答文：C4、由于两种介质的温度不同，一种需要降温，另一种需要升温，时采用较为合适。A、换热器B、冷凝器C、加热器D、冷却器答文：A5、若有一种液体被加热而蒸发成为气体，则此时采用的换热设备为重沸器或蒸发器。O答文：J6、冷凝是有一种介质从气态被冷凝成液态，同时伴随大幅度的温度变化。O答文：X7、冷换设备按用途分为几类答文：答：（1）换热器（1分）;（2）冷凝器（1分）；（3）蒸发器（1分）；（4）加热器（1分）；（5）冷却器（1分）。003浮头式换热器的知识1、浮头式换热器是借助管程和程内分别流经的介质.实现过程的设备。答文：壳；热交换2、由于浮头式换热器的结构特点，能承受、,因此在炼油行业得到普遍使用。答文：高温；高压3、浮头式换热器的优缺点答文：答：G）优点：当流体温度较高，管束受热膨胀时可以在壳内自由伸缩，壳体和管束间不致于因温差大产生热膨胀的不同而出现损坏（1分），就弥补了固定管板式之不足，浮头本身起了热补偿作用（1分）。由于管束可以从壳体中取出，因此清扫和更换管束较为方便（1分）。（2）缺点：结构较固定管板式复杂，增加了重量和造价（2分）。4、换热器流体走菅程与壳程的选择原则答文：答：（1）不清洁的流体走管内，以便于清洗（1分）。（2）流量小或传热系数小的流体走管内（1分）。（3）有腐蚀性的流体走管内（1分）。（4）压力高的流体走管内（1分）。（5）高温或低温流体走管内（1分）。004离心泵的工作原理及铭牌内容含义1、离心泵是依靠的旋转产生的离心力输送液体，从而使液体获得的机械设备。答文：叶轮；能量2、某泵的型号为65YII-IO0,其中100指的是该泵的，单位是。答文：扬程；米3、某泵65Y11-50X7其中50代表。A、叶轮直径B、单级扬程C、扬程D、轴功率答文：B4、离心泵主要由叶轮、泵壳、和组成。答文：轴封装置；传动装置5、离心泵铭牌上的性能参数一般是用20清水做实验测得的。O答文：J6、离心泵内存有气体，启动后不能输送液体的现象称为气蚀。O答文：X7、常用的轴封装置有和两种。答文：填料密封；机械密封8、从离心泵的工作原理可知，流体是从离心泵的获得能量而提高压强的。A.电动机B.泵轴C叶轮D.泵壳答文：C9、离心泵的作用原理答文：答：离心泵在工作时，叶轮由电动机驱动作高速旋转运动，迫使叶片间的液体做近似于等角速度的旋转运动（1分）。同时，因离心力的作用，使液体由叶轮中心下身能够外缘做径向运动，液体在叶轮内运动的过程中获得能量，并以高速离开叶轮外缘进入蜗形泵壳（1分）。在泵体中，流体由于流道的逐渐扩大而减速，又将部分动能转化为势能，最后由切向流入出口管道（1分）。在液体被迫由叶轮中心推向外缘的同时，在叶轮中心形成低压，使液体能依靠吸液处和叶轮中心的势能差而源源不断地吸入叶轮，这就是离心泵的作用原理（2分）。005离心泵的基本结构、使用方式及工作原理1、单级离心泵的泵体形式有托架式,三种。答文：悬架式；支架式2、离心泵的主要的性能曲线有曲线，曲线，流量-效率曲线（Q-n）.答文：流量-扬程曲线（Q-H）；流量-功率曲线（Q-n）3、封油泵-3114Ali100X2B其中11代表。A、叶轮二次切削B、材料代号Cv设计代号D、泵类别答文：B4、离心泵对流体直接做功的部件为。A、电动机Bv泵轴C、叶轮D、泵壳答文：C5、泵的轴功率就是泵的有效功率。答文：X6、泵的扬程是指泵能输送液体的高度。O答文：X7、如果离心泵叶轮进入口压力达到液体的.液体就要。答文：饱和蒸汽压；汽化8、离心泵内存有气体启动后不能输送液体的现象称为汽蚀。O答文：X9、何谓离心泵的汽蚀它有何危害答文：答：G）如果叶轮进口处压力达到输送液体的饱和蒸汽压时，液体就要汽化，体积骤然膨胀必然扰乱叶轮入口处流体的流动，它所产生的大量气泡随液体进入高压区后又被压缩（1分）。气泡突然凝结消失，在凝结一瞬间，周围液体以极大速度冲向气泡中心的空间，在这些气泡的冲击点上产生很高的局部压力，不断地打击着叶轮的表面，使叶轮很快损坏，这种现象称为离心泵的汽蚀（2分）。（2）离心泵发生汽蚀时，泵体震动，发出噪音，泵的流量，扬程和效率都明显下降，使泵无法正常工作，危害极大，必须避免（2分）。006往复泵的工作原理及铭牌内容含义1、J系列计量泵由,托架,连轴器等主要部分组成。答文：传动结构；泵缸头2、焦化装置计量泵是依靠柱塞在泵缸头内往复运动而和液体的。答文：吸入:排出3、与离心泵相比,往复泵的优点是0As扬程高Bx流量大C、结构简单D、维修方便答文：A4、活塞在泵体内移动的端点称为,活塞在这两端点间经过的距离称为O答文：死点；行程5、往复泵的扬程越大则流量越大。O答文：X6、双动泵与单动泵的区别就在于活塞往返一次，吸入和排出液体的次数不同。（）答文：J7、J型系列计量泵按机座可分为哪几种（5分）答文：答：微机座JW（1分）；小机座JX（1分）；中机座JZG分）；大机座JD（1分）；特大机座JT（1分）。007空冷器的结构、使用方式及工作原理1、焦化芸置中应用空气冷却器按冷却方式分有和两种。答文：干空冷；湿空冷2、湿空冷喷水的目的之一是,但它的主要目的还是o答文：增强冷却效果；降低塔顶压力3、空冷器按管束布置特色可分为、卧式、圆环式。答文：斜顶式；立式4、空冷器风机的风向是自下而上，增强空气冷却效果。答文：J5、空冷器的通风方式有和两种.答文：强制通风；诱导通风6、为了增加传热系数，常采用翅片管空气冷却器。O答文：J008空气预热器的工作原理及结构、功能1、是焦化炉空气预热器的核心元件，的性能好坏与空气预热器整体的优劣密切相关。答文：热管；热菅；2、热管由及两部分组成。答文：管束；工质3、焦化空气预热器热管的工质采用和。答文：蔡；水4、为了有效地解除沉积在上的烟灰，始终保持预热器具有良好的热交换性，安装了装置。答文：翅片管束；全方位声波吹灰5、简述热管传热器的工作原理答文：答：热管余热回收系统是由引风机把加热炉排出的高温烟气通过重管烟道由引风机引入热管空气预热器经过放热后，（分）排出重合烟囱，再由连接管经过加热炉本身烟囱排出；"分）新鲜空气由鼓风机鼓入热管空气预热器经过吸热后进入炉内与燃料混合燃烧，（分）从而使整个系统达到回收热量、节约燃料的要求。（1分）009仪表的控制原理及仪表的使用知识1、炼油生产过程中所使用的仪表主要有、调节仪表和执行装置等四类。答文：测量仪表；显示仪表2、流量测量仪表有速度式流量计、流量计和流量计三种。答文：容积式；质量式3、焦化装置采用了不少的容积式流量计，其中采用较多的是流量计、流量计。答文：齿轮；罗茨4、我装置采用的电动机均为防爆型电动机。O答文：J5、调节阀（控制阀）的正作用与反作用的含义是什么（5分）答文：答：当阀体制立阀蕊正装时，阀体向下位移而阀蕊与阀座间，流通截面减少，称为正作用式。反之，称为反作用式。（2分）正作用时，正偏差越大，则调节器的输出越大（分）；反作用时，负偏差越大，则调节器的输出越大（分）。6、测量仪表按被测参数可分为压力测量仪表，流量测量仪表，温度测量仪表，液位测量仪表等。（）答文：J7、风开阀是指当膜头上风压增加时,调节阀的阀。风关阀是指当膜头的风压增加时，调节阀的阀。答文：打开；关闭010仪表的类型、简单工作原理及正确实用常识1、装置的测量仪表按结构形式分为和=答文：单元组合仪表；就地式仪表2、焦化装置测量仪表按所用的能源系数分为'答文：气动仪表；电动仪表3、由旁路阀切换至调节阀时应首先打开。A、调节阀B、调节阀前手阀C、调节阀后手阀D、放空导淋阀答文：C4、用弹性元件受力变形的原理，将被测得的压力转化为位移来测量压力的仪表称为平衡式压力表，如弹簧管式压力表。膜盒（片）式压力表与波纹管式压力表。（）答文：J5、三通阀的特点是当一路流量增加时，流量也增加。（）答文：X6、气动调节阀由和两部分组成。答文：气动执行机构；阀体7、气动执行机构主要分为和两种。答文：薄膜式；活塞式8、气开式调节阀是有信号压力时阀关，无信号压力时阀开。（）答文：X9、气动调节阀气开气关的选择原则答文：答：气开气关的选择主要是从生产安全来考虑（1分），当信号压力中断时应避免损坏设备和伤害操作人员为原则（2分）。如果此时阀门处于打开位置的危害性小，应选用气关式气动调节阀（1分），如果此时阀门处于关闭位置的危害性小，则应选用气开式气动调节阀（1分）。011塔的结构、规格、型号、功能及工作原理1、焦化分储塔采用一层塔盘和一层鸭舌挡板。3662、焦炭塔型号为8400X35553X26/28/30/32（Wn）,其中8400代表。As塔高度B、塔外直径C、塔内直径D、塔内半径答文：C3、浮阀塔板的操作弹性比泡罩塔小。O答文：X4、常用的塔板有哪些类型答：有圆形泡帽塔板（1分），槽形泡帽塔板（1分）；S形塔板（分）舌形塔板（分）浮湖塔板（分）浮动喷射塔板（分）筛板塔盘（分）；和网孔塔板等八种类型（分）°5、分t留塔型号为4400X57559X（3+16）/（3+18）,其中57559代表。A、塔高度B、塔外直径C、塔内直径Dx塔内半径答：A6、精镯塔主要由哪些部件组成答：主要有塔体、头盖、塔底支座、塔板,接管、人孔、塔侧线循出口、塔进料口、破沫板等组成。012法兰的种类、规格和使用范围1、法兰形式按焊接方式的不同有法兰、法兰。答文：平焊；对焊2、法兰常用的密封面有、樟槽式、及透镜式等。答文：光滑式；凹凸式3、法兰上标有Pg25Dg150那么150代表。A、法兰内径B、法兰外径C、法兰孔中心直径Dv法兰公称直径答文：D4、凹凸面法兰其特点是垫片嵌在凹面槽中，减少了垫片被吹出的可能性。O答文：J5、平焊法兰与对焊法兰不同之处在于平焊法兰与管子连接处有一圈长而倾斜的字颈。O答文：X6、我重整装置目前采用那几种形式的法兰密封面（5分）答文：答：目前重整装置采用的法兰密封面有：光滑式（1分）；凹凸式（1分）；梯形槽式（2分）及透镜式（1分）。7、法兰上标有Pg6、Dg50,那么50代表.6代表。答文：法兰公称直径；法兰公称压力8、在高温或压力等级的管线上一般应用凹凸面或梯形槽高压法兰。As2B、2C、2D、2答文：D013阀门的种类、规格和适用范围1、根据阀门启闭作用力的来源不同，阀门可以分为和两大类。答文：他动作用阀门；自动作用阀门2、动作用阀门可以分为、电磁控制阀门、气动控制阀门、和液压控制阀门。答文：人工控制阀门；电动控制阀门3、Z41H-25指的是公称压力为的。A、25MPa.闸阀B、25Kgc,闸阀C、25MPa,截止闷Dx25Kgcm）截止阀答文：B4、只允许流体向一个方向流动，靠流体压力的自动启闭，可以防止管道或设备中的介质倒流的阀门叫OA、闸阀8、截止阀Cx止回阀Dx球阀答文：C5、截止阀比闸阀的密封性要好。（）答文：X6、闸阀有哪些零部件组成答：由手轮（分）、阀杆（分）、阀柄（分）、阀体（分）、阀盖（1分）、填料（1分）及填料压盖（1分）等组成。7、闸阀的适用范围（5分）答文：答：闸阀适用于蒸汽、油品等介质（2分），还适用于含有粒状固体及粒度较大的介质（分），并适用于作放空阀及低真空系统的阀门。.8、通过圆形阀盘在阀体内的升降以改变阀盘与阀体间的距离，从而调节流量的阀门是。A.闸阀B.截止阀C.止回阀D.球阀答文：B9、低压阀门指的是公称压力Pg不大于的阀门。A.B.C.1080MPaD.答文：A10、阀门本身包括四个密封点，依次是上，下法兰，一和答文：大盖；填料014工艺管线的种类、规格和适用范围1、炼油厂流体输送管线有钢管，钢管、有缝钢管'螺旋焊钢管和直缝电焊钢管等。答文：无缝;合金2、在炼油装置中，常用不同的颜色来区别内部的流体的类型，如红色管线内的流体是，黄色代表,绿色代表水线等。答文：消防蒸汽;氨或其他的试剂3、在炼油装置中，浅灰色管线代表的介质类型是OA、重质油B、轻质油Cx化学试剂Dv水答文：B4、2英寸钢管的公称直径为mm。A、25Bx50Cx100D、100答文：B5、管道连接的方式有：螺纹连接、一连接、插套连接、法兰；焊接6、考虑磨损的需要，同规格尺寸的弯头要稍厚于管线。（）答文：J7、3寸管指的是公称直径是mm。A.25B.50C.80D.100答文：C8、在管线有变径需要时，最经常采用的管件是一，主要有和偏心两种规格。答文：大小头；同心9、弯头是用来改变管线一度和度走向的管件。答文：45；90015垫片的种类、规格和适用范围1、焦化装置所用的垫片主要的包括奎垫.和金属垫等。答文：橡胶石棉；缠绕2、当管线介质为高温油品时，（400C,以下）法兰密封面该用。As橡胶石棉垫B、耐油橡胶石棉垫C、铁包石棉垫D、铝垫或金属缠绕垫答文：D3、下列哪种垫片不耐腐蚀。Av橡胶石棉垫B、波齿复合垫。、石墨缠绕垫D、铝垫或碳钢垫答文：D4、垫片的厚度越大，密封性越好。（）答文：X5、输送水、汽、风时一般选用的垫片是输送20（C以下,压力在以下油品选用垫片为答文：橡胶石棉垫片；耐油橡胶石棉垫片6、橡胶石棉垫片有耐腐蚀的特性。（）答文：J016加热炉的基本结构、功能、规格、材质和使用条件1、砌炉墙时还必须留有一定间隙作为,砖缝做成曲折的以防。答文：热膨胀缝；漏气2、炉管回弯线和炉管的连接有和。答文：涨接法；焊接法3、喷嘴是喷射燃料和混合的工具、在喷嘴处设有风门，作用是调节进入量来控制燃烧情况。答文：空气；空气4、加热炉常见的有,立式炉，,无焰炉、箱式炉。答文：圆筒炉；斜顶炉5、圆筒炉是各种加热炉建造中相对金属耗量较小的一种。（）答文：J6、炉膛的基本要求是绝热良好、热损失小，牢固可靠、重量轻而价廉、便于建造和检修。（）答文：J7、加热炉的结构主要有哪些部件组成答文：答：炉子的结构。（分）炉墙。（分）炉底和炉顶。G分）炉管。（分）回弯头。（分）管架和管板。G分）喷嘴。（分）烟道及烟囱等部件。（分）8、加热炉的工作原理是什么（5分）答文：答：燃料在炉内经过燃烧放出热量（2分），把热量传递给炉管（在辐射室主要是辐射传热，在对流室主要是烟气对流传热）（2）°通过炉管壁把热量传递给炉管内的物料。从而达到加热物料的目的（1分）。017装置的安全置换1、一般汽油线停工时，置换应采用哪种介质。A、蒸汽Bv净化风C、水D、氮气答文：C2、塔、容器在置换吹扫时，开蒸汽阀门要缓慢，防止损坏设备。（）答文：J3、装置停工后，当槽'塔'管道等设备中留有易燃易爆'危害性物质时，与生产系统相连的需要加上盲板,并需指定O答文：出口及入口；专人看管4、塔、容器在置换吹扫时，安全阀的前手阀、后手阀都应打开。（）答文：J5、装置停工后，应采取哪些措施答文：答：停工后除置换干净管线内残余物质外，（1分）对槽,塔'管道等设备中留有易燃易爆'有害物质时，（2分）与生产及系统相连的出口及人口需要加上盲板，（1分）并需指定专人看管。G分）018设备维护的要点1、机泵的日常的维护检查的内容是什么（10分）答：机泵应每小时检查一次（1分），检查内容有润滑油位是否在1223处（1分），润滑油有无变质或乳化（1分），观察运转泵的电流，电压是否正常（1分），冷却水是否畅通（1）,有无泄露（1分），电机有无震动（1分），温度是否正常（1分），有无杂音（1分），有无异味等（1分）。2、换热器的日常检查内容是什么（5分）答文：答：换热器的有关阀门开度是否合适（2分），流程是否正确（1分），有无泄漏（1分），各线温度压力是否正常（1分）。3、加热炉日常的检查的内容是什么（5分）答文：答：炉膛是否明亮（分），烟囱是否冒烟正常（分），火嘴燃烧情况（分），长明灯是否燃烧（分）；炉出口温度（分）；瓦斯压力（分）；风门和烟道挡板的开度（1分）；以及炉体钢结构和衬里隔热情况等（1分）°4、空冷器日常检查的内容是什么（10分）答：检查电机的温度（1分），风机转速是否正常，皮带的松紧度（1分），检查是否缺润滑脂，轴承有无杂音（1分），是否有刮碰或震动声（1分），检查有无泄漏（分），湿空冷还要检查上水情况、水位情况等。（分）5、机泵润滑油正常运转时的油位应控制在到O答文：1/2；2/36、离心泵润滑油润滑部件是oA、轴承B、轴套C、机封Dx轴答文：A7、备用机泵盘车时轴转动的最小角度为oA、90Bv180C、270D、360答文：B8、离心泵润滑油油位应保持高液位。O咨文.彳9、设备管理中的“五定”、“十字作业”指的是什么答文：答：五定：定点：按规定的润滑部位注油。（分）定质：按规定的润滑油牌号注油。（1分）定量：按规定的油量注油。（分）定人：每台设备的润滑油均应有固定人负责。（1分）定时：定时加油，定期添油，换油。（1分）十字作业：清洁、润滑、拧紧、调整'防腐（1分）019润滑油的品种、规格和使用常识1、润滑油的运动粘度随温度的升高而增大。（）答文：X2、简述润滑油的几个主要作用答文：答："）减小零部件的磨损（1分）。（2）冷却摩擦机件（1分）。（3）保护机件不受腐蚀（1分）。（4）密封摩擦机件（1分）。（5）降低磨损消耗的功率（分）。（6）传递动力（分）。3、润滑油的质量要求有哪些（5分）答：应该有足够的粘度（2分），对摩擦体无腐蚀（2分），有一定的安定性（1分）。4、正常情况机泵假如润滑油为看油窗的到。答文：1/2；2/35、我厂离心泵一般使用润滑油为。A.冷冻机油B.气罐油C液用油D.变压器油答文：A6、下面不是润滑油变质的现象。A,变色B.温度升高C乳化D.含水或其它杂质答文：B7、N46#冷冻机油的运动粘度随温度的升高而增大。（答文：X8、机泵所加润滑油偏多，对泵体的冷却有利。（）答文：X9、简答润滑油三级过滤答文：答：从润滑油油桶到岗位储油桶，（分）从岗位储油桶到油壶，（1分）从油壶到设备加注点，（分）三级过滤。（1分）020电器设备知识1、离心泵电动机由和两部分组成。答文：转子；定子2、下列不属于离心泵的电机类型的是oA、防爆式B、密封式C、鼠笼式D、分离式答文：D3、焦化装置使用的电动机均为防爆型电动机。（）答文：J4、电压的国标单位是千伏。O答文：X5、电流的国标单位是安培。（）答文：J6、干粉灭火器在灭火当中不应使用于。A,油品类火灾B.电器及贵重仪器火灾C.木材类火灾D.任一类火灾答文：B021蒸汽的性质及使用1、冬季防冻凝而专设的管线称之为线,一般介质答文：伴热；低压蒸汽2、水蒸气的分子式为.A、HiOB、H2O.C、NOD、NQ答文：A3、焦化装置的蒸汽的主要的用途答文：答：安全消防、伴热（1分），焦炭塔的蒸汽冷焦（1分），接触冷却塔底重沸器热源（1分），加热炉炉管注汽（1分），停工检修前设备'管线的吹扫（2分）。4、标准状态下，水蒸气的密度比空气的答文：小；H205、水蒸汽的分子式为oAvHi0BvH3O2答文：A6、冬季油品扫线方法oA、用空气C、先用蒸汽后用空气答文：C022燃料气的知识1、瓦斯气易燃易爆.主要由和答文：碳；氢它的分子式为C、N0jDvNOB4用蒸汽D、先用空气后用蒸汽两种元素组成.2、我厂瓦斯化学成份主要为还有少量的答文：C3C4jC1,C2及C53、瓦斯燃烧需要与配合。A、氧气Bx氮气Cv氨气D、氢气答文：A4、瓦斯气是一种纯净物。（）答文：X5、本装置管道加热炉燃烧的瓦斯压力要求不低于。（）答文：J023装置风的作用1、仪表风主要由和两种气体组成。答文：氮气；氮气2、仪表风属于。A、化合物B、纯净物Cx单质Dv混合物答文：D3、装置要求仪表风压市。（）答文：J4、装置风的用途答文：答：安全置换吹扫（1分）；仪表设备动力用风（2分）；加热炉炉管烧焦（2分）。024防冻凝的一般知识1冬季停工扫线后，各管线低点放空应关闭。O答文：X2、冬季管线在蒸汽吹扫后，需用风吹净冷凝水，以防管线冻坏。O答文：J3、冬季备用设备冷却水应保持畅流。O答文：J4、离心泵备用泵如何做好防冻防凝答文：答：放净泵内介质（2分），打开泵各部放空阀（1分），冷却水线断开（1分），定时盘车（1分）。5、热油泵为何要预热答文：答：热油泵一般温度在200350左右（1分），如不预热，泵体凉，热油进入后，因冷热差异大（1分），会使泵经受不住这种剧烈的变化，引起泄露，裂缝（1分），部件受损和零件因膨胀系数不一样，而使两个零件胀位等（1分），另外，由于热油泵输送的介质粘度都较大，在常温下和低温下会凝固，甚至把泵体管线冻死，因此热油泵要预热（1分）。025稳定系统塔的规格、用途1、吸收塔的规格为,全塔共有层塔盘。答文：Q1600X41053X18；402、解吸塔的规格为,全塔共有层塔盘。Q1600X38845X20；403、再吸收塔的用途是使中携带的汽油组分在塔中被吸收下来，从而得到干气。答文：贫气；柴油4、稳定塔的规格为,全塔共有塔盘。02000/01600X44839X14；485、解吸塔的主要用途是提供解吸的场所。A、凝缩油Bx粗汽油C、富吸收油D、饱和吸收油答文：D6、吸收塔的主要用途答文：答：提供富气粗汽油接触的场所G分），使富气中CJ以上组分被粗汽油所吸收（2分），从而分离出饱和吸收油和贫气（2分）。7、再吸收塔的规格，结构答：O1400X31640X14（3分）26层浮阀塔盘（2分）。026流、温度、液位的测1、测量仪表一般有哪几部分组成各部分有何作用答文：答：（1）检测环节：直接感受被测参数，并将其换成适宜测量的信号（2分）；（2）放大环节：对信号进行放大（1分）；（3）显示部分：放大的信号传送到显示部分，最后由显示部分进行指示或记录（2分）O2、差压式流量计是利用流体经时所产生的而测量流量的。答文：节流装置；压力差3、一个差压式流量计由,差压变送器和三部分组成。答文：节流装置；导压管4、在生产中，用于流量测量的节流装置应用最广泛的是0A、孔板Bv喷嘴Cv文丘里管Dv波纹管答文：A5、流量测量是利用连通器原理进行的。Av差压液位计B、浮筒液位计Cv玻璃板Dv浮球液位计答文：C6、炼油生产中最常用的测温仪表是热电偶。O答文：J7、热电偶测温度的原理答文：答：基于两种不同成分的导体连接处所产生的热电现象（5分）。8、差压式液位计的测量原理答文：答：利用容器内的液位改变时由液柱高度产生的静压力也相应变化的原理工作的（5分）。027重沸器的结构、工作原理1、焦化吸收稳定岗位塔和塔塔底采用热虹吸式重沸器加热。答文：解吸；稳定2、重沸器安装位置于塔底标高而形成一定使塔底液体自动流出，并由重沸器底部流入重沸器。答文：低；位差3、卧式热虹吸重沸器的操作特点是：一般加热介质走程，塔底汽油走程。答文：管；壳4、在重沸器内，部分流体被加热气化，形成气液混合物，密度。As变大B、不变Cx变小D、先变大后变小答文：C5、卧式热虹吸重沸器的结构与普通换热器没有区别。O答文：X6、采用热虹吸式重沸器操作，工艺流体不用泵就可以自然循环回塔。O答文：J7、热虹吸重沸器的操作原理是什么答文：答：依靠重沸器安装位置低于塔底标高，而形成一定位差（1分），使塔底液体自动流出，并由重沸器底部流入重沸器（1分）。在重沸器内，部分液体被加热气化，形成气液混合物（1分），密度显著变小，从而在重沸器的入方和出方产生静压差G分），工艺流体不用泵就可以自然循环回塔，完成操作过程（1分）。8、卧式热虹吸重沸的结构答文：答：卧式热虹吸重沸器的结构实际上就是普通的换热器（2分），只是壳程的折流板间距较大（普通采用600亳米）（2分），以减小压降（1分）。9、卧式热虹吸重沸器的操作特点。答文：答：卧式热虹吸重沸器的操作特点是：一般加热介质走管程，塔底汽油走壳程，汽油进入重沸器（1分）；经加热'升温，部分要气化相变（1分），但器内没有气化空间，不进行气液分离，工艺流体在器内停留时间短，（1分）由于沸腾传热的影响，传热系数很大（1分），因而重沸器传热面积较小，但负担的加热负荷却较大（1分）。028压力表的类型、适用范围和选择标准1、选用压力表应根据生产实际需要，选择合适的,和型式。答文：测量范围；精度2、当被测压力稳定时，则被测压力正常值应在压力表测量范围的处。A、1/2B、2/3Cx1/3D、满程答文：B3、精度等级为级的压力表可保证误差在范围内。A%cm2B、-cm2Cx±cm2D、以上均不对答文：C4、压力表在使用过程中，允许压力指到最大刻度处。O答文:X5、在测量有腐蚀性或粘度较大的介质压力时，压力表可直接安装测星.O答文：X6、在测量较高温度及压力时，压力表垫可选用退火柴铜垫片。O答文：J7、弹簧管式压力表的测量原理答文：答：利用被测压力作用于弹性元件时，弹性元件便产生相应的弹性变形，根据变形的大小，可产知被测压力的大小的原理进行测量的（5分）。8、简述压力表量程的选择答文：答：必须根据被测压力的性质（压力变化的快慢）留有足够的余量（2分），一般在被测压力较稳定时，最大压力值应不超过满量程的3/4（1分），在被测压力波动较大时，最大压力应不超过满量程的2/3（1分），为保证测量精度，被测压力最小值应不低于满量程的1/3（1分）。
