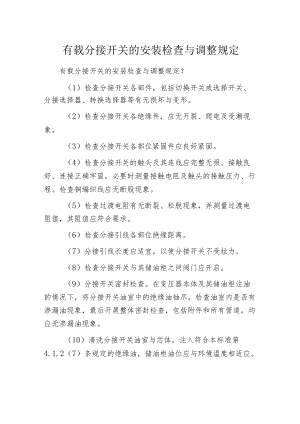

有载分接开关的安装检查与调整规定.docx

有载分接开关的安装检查与调整规定有载分接开关的安装检查与调整规定？（1）检查分接开关各部件，包括切换开关或选择开关、分接选择器、转换选择器等有无损坏与变形。（2）检查分接开关各绝缘件，应无开裂、爬电及受潮现象。（3）检查分接开关各部位紧固件应良好紧固。（4）检查分接开关的触头及其连线应完整无损、接触良好、连接正确牢固，必要时测量接触电阻及触头的接触压力、行程。检查铜编织线应无断股现象。（5）检查过渡电阻有无断裂、松脱现象，并测量过渡电阻值，其阻值应符合要求。（6）检查分接引线各部位绝缘距离。（7）分接引线长度应适宜，以使分接开关不受拉力。（8）检查分接开关与其储油柜之间阀门应开启。（9）分接开关密封检查。在变压器本体及其储油柜注油的情况下，将分接开关油室中的绝缘油抽尽，检查油室内是否有渗漏油现象，最后开展整体密封检查，包括附件和所有管道，均应无渗漏油现象。（10）清洗分接开关油室与芯体，注入符合本标准第4.1.2（7）条规定的绝缘油，储油柜油位应与环境温度相适应。(11)在变压器抽真空时，应将分接开关油室与变压器本体连通，分接开关作真空注油时，必须将变压器本体与分接开关油室同时抽真空。有防爆膜的分接开关应拆掉防爆膜,并换以封板。如果分接开关储油柜不能承受此真空值，应将通到储油柜的管道拆下，关闭所有影响真空的阀门及放气栓。分接开关作常压注油时，应留有出气口，防止将压力释放装置胀坏。(12)检查电动机构，包括驱动机构、电动机传动齿轮、控制机构等应固定牢靠，操作灵活，连接位置正确，无卡滞现象。转动部分应注入符合制造厂规定的润滑脂。刹车皮上无油迹，刹车可靠。电动机构箱内清洁，无脏污，密封性能符合防潮、防尘、防小动物的要求。(13)分接开关和电动机构的联结必须做联结校验。切换开关动作切换瞬间到电动机构动作完毕之间的圈数，要求两个旋转方向的动作圈数符合产品说明书要求。联结校验合格后，必须先手摇操作一个循环，然后电动操作。(14)检查分接开关本体工作位置和电动机构指示位置应一致。(15)油流控制继电器或气体继电器动作的油流速度应符合制造厂要求，并应校验合格。其跳闸触点应接变压器跳闸回路，信号触点接信号回路。(16)手摇操作检查。手摇操作一个循环，检查传动机构是否灵活，电动机构箱中的联锁开关、极限开关、顺序开关等动作是否正确；极限位置的机械止动及手摇与电动闭锁是否可靠；水平轴与垂直轴安装是否正确；检查分接开关和电动机构联结的正确性；正向操作和反向操作时，两者转动角度与手摇转动圈数是否符合产品说明书要求，电动机构和分接开关每个分接变换位置及分接变换指示灯的显示是否一致，计数器动作是否正确。（17）电动操作检查。先将分接开关手摇操作置于中间分接位置，接入操作电源，然后开展电动操作，判别电源相序及电动机构转向。若电动机构转向与分接开关规定的转向不相符合，应及时纠正，然后逐级分接变换一个循环，检查启动按钮、紧急停车按钮、电气极限闭锁动作、手摇操作电动闭锁、远方控制操作均应准确可靠。每个分接变换的远方位置指示、电动机构分接位置显示与分接开关分接位置指示均应一致，动作计数器动作正确。（18）分接开关安装后的各项试验，应符合表1和制造厂技术要求。
