软件系统详细设计说明书模板.docx

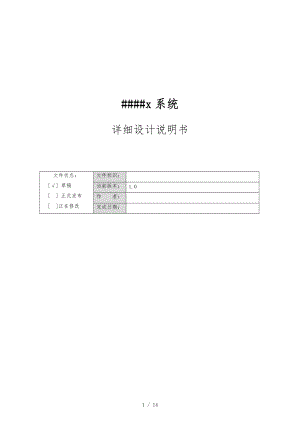

#x系统详细设计说明书文件状态： 草稿 正式发布 正在修改文件标识：当前版本：1.0作 者：完成日期：版 本 历 史版本/状态作者参与者起止日期备注1.0开始编写修 改 记 录日期修订版本修改章节修改描述作者目录1引言51.1编写目的51.2背景51.3参考资料51.4术语定义与说明52设计概述52.1任务和目标52.1.1需求概述52.1.2运行环境概述52.1.3条件与限制62.1.4详细设计方法和工具63系统详细需求分析63.1详细需求分析63.2详细系统运行环境与限制条件分析接口需求分析64总体方案确认64.1系统总体结构确认64.2系统详细界面划分74.2.1应用系统与支撑系统的详细界面划分74.2.2系统部详细界面划分75系统详细设计75.1系统程序代码架构设计75.1.1UI(User Interface)用户界面表示层75.1.2BLL(Business Logic Layer)业务逻辑层85.1.3DAL(Data Access Layer)数据访问层85.1.4Common类库85.1.5Entity Class实体类85.2系统结构设计与子系统划分85.3系统功能模块详细设计95.3.1#子系统9.1#模块9列表和分页9创建#9.2#模块9#列表9#修改95.3.2#子系统95.3.6.1用户管理模块95.3.6.2角色管理模块145.3.6.3系统设置模块145.3.6.4系统登录注销模块145.4系统界面详细设计145.4.1外部界面设计145.4.2部界面设计145.4.3用户界面设计146数据库系统设计146.1设计要求146.2信息模型设计146.3数据库设计146.3.1设计依据146.3.2数据库种类与特点156.3.3数据库逻辑结构156.3.4物理结构设计156.3.5数据库安全156.3.6数据字典157信息编码设计157.1代码结构设计157.2代码编制151 引言1.1 编写目的说明编写详细设计方案的主要目的。说明书编制的目的是说明一个软件系统各个层次中的每个程序每个模块或子程序和数据库系统的设计考虑，为程序员编码提供依据。如果一个软件系统比拟简单，层次很少，本文件可以不单独编写，和概要设计说明书中不重复局部合并编写。方案重点是模块的执行流程和数据库系统详细设计的描述。1.2 背景应包含以下几个方面的容：A. 待开发软件系统名称；B. 该系统根本概念，如该系统的类型、从属地位等；C. 开发项目组名称。1.3 参考资料列出详细设计报告引用的文献或资料，资料的作者、标题、出版单位和出版日期等信息，必要时说明如何得到这些资料。1.4 术语定义与说明列出本文档中用到的可能会引起混淆的专门术语、定义和缩写词的原文。2 设计概述2.1 任务和目标说明详细设计的任务与详细设计所要达到的目标。2.1.1 需求概述对所开发软件的概要描述, 包括主要的业务需求、输入、输出、主要功能、性能等，尤其需要描述系统性能需求。2.1.2 运行环境概述对本系统所依赖于运行的硬件，包括操作系统、数据库系统、中间件、接口软件、可能的性能监控与分析等软件环境的描述，与配置要求。2.1.3 条件与限制详细描述系统所受的部和外部条件的约束和限制说明。包括业务和技术方面的条件与限制以与进度、管理等方面的限制。2.1.4 详细设计方法和工具简要说明详细设计所采用的方法和使用的工具。如HIPO图方法、IDEFI2DEF方法、ER图，数据流程图、业务流程图、选用的CASE工具等，尽量采用标准规和辅助工具。3 系统详细需求分析主要对系统级的需求进展分析。首先应对需求分析提出的企业需求进一步确认，并对由于情况变化而带来的需求变化进展较为详细的分析。3.1 详细需求分析包括：· 详细功能需求分析· 详细性能需求分析· 详细资源需求分析· 详细系统运行环境与限制条件分析3.2 详细系统运行环境与限制条件分析接口需求分析包括：· 系统接口需求分析· 现有硬、软件资源接口需求分析· 引进硬、软件资源接口需求分析4 总体方案确认着重解决系统总体结构确认与界面划分问题。4.1 系统总体结构确认对系统组成、逻辑结构与层次进展确认，对应用系统、支撑系统与各自实现的功能进展确认，细化集成设计与系统工作流程，特别要注意因软件的引进造成的系统本身结构和公司其他系统的结构变化。包括： 系统组成、逻辑结构与层次确认 应用系统结构确认 支撑系统结构确认 系统集成确认 系统工作流程确认4.2 系统详细界面划分4.2.1 应用系统与支撑系统的详细界面划分应用系统与支撑系统之间的界面包括系统主服务器与其他服务器的服务围与访问方式，网络与数据库对应用系统的支撑方式，全局数据的管理与存取方式等。4.2.2 系统部详细界面划分系统各功能之间的界面包括覆盖围，模块间功能调用涉与到的系统模块与方法，全局数据格式，系统性能要求等。5 系统详细设计5.1 系统程序代码架构设计系统采用三层架构模型，将应用系统划分为用户界面表示层、业务逻辑层、数据访问层，以与Entity Class实体类、Common类库组成，各层的关系如下列图所示：5.1.1 UI(User Interface)用户界面表示层负责与用户进展交互，显示、承受数据，与此同时，做一些简单逻辑处理，如：输入数据有效性判断、显示各种异常、处理Dataset记录集数据。它只与BLL(Business Logic Layer)业务逻辑层、Entity Class实体类两个项目发生关联，可能与Common类库发生关联。5.1.2 BLL(Business Logic Layer)业务逻辑层是整个系统的核心，它承当了所有的逻辑判断，实现了程序的功能，它是灵活的。BLL层既是调用者，又是被调用者，因此，要适当的进展设计达到解耦的效果。BLL层只关联DAL层和实体类，可能关联Common类库。虽然BLL层被U层调用，但是BLL层无需关心UI层的情况。数据库中每个表都对应一个BLL类，为了达到解耦效果，BLL类不能直接调用其他表的DAL类，可以BLL类之间相互调用。5.1.3 DAL(Data Access Layer)数据访问层提供数据访问的接口，没有任何逻辑。在接口中对数据库操作语句进展组合装配。DAL层一般关联Common类库中的最底层，最根底的数据库类比如：数据库，必须关联Entity Class实体类项目。DAL层只是数据库的管理者，但不是访问者，不直接与数据库发生关联。数据库中每个表都对应一个DAL层的接口(访问控制)类。5.1.4 Common类库用于存放公用的类。最常用的就是数据库访问类，比如：字符串，数据库引擎类。它直接与数据库进展机械式的交换，无任何逻辑。5.1.5 Entity Class实体类相当于加强的数据结构，实现了对数据的封装。数据库中每个表都对应一个实体类，表的字段就是实体类的属性，类型一一对应。UI、BLL、DAL这三层的交互主要就是通过实体类作为参数，并Return回信息。5.2 系统结构设计与子系统划分根据业务和功能，将系统的逻辑结构划分为#子系统、#子系等6个子系统，如下列图所示：#系统#管理子系统#管理子系统#子系统#子系统#子系统#子系统各个子系统按照功能角度分解，划分出假设干不同的功能模块，如下面各图所示：5.3 系统功能模块详细设计按结构化设计方法，在系统功能逐层分解的根底上，对系统各功能模块或子系统进展设计。此为详细设计的主要局部之一。用层次图描述系统的总体结构、功能分解与各个模块之间的相互调用关系和信息交互，用IPO图或其他方法描述各模块完成的功能。以上建议采用HIPO图进展功能分解与模块描述，更高的要求建议采用IDEF0方法进展功能模型设计。详细设计应用系统的各个构成模块完成的功能与其相互之间的关系，用IPO或结构图描述各模块的组成结构、算法、模块间的接口关系，以与需求、功能和模块三者之间的交叉参照关系。每个模块的描述说明可参照以下格式：模块编号：模块名称：输入：处理：算法描述：输出：其中处理和算法描述局部主要采用伪码或具体的程序语言完成。对详细设计更高的要求建议用IDEF0图进展各功能模块的设计。如果对软件需进展二次开发包括功能扩展、功能改造、用户界面改造等，那么相应的设计工作应该设立子课题完成。注意：算法描述主要是说明BLL层的代码逻辑，UI层只做简单的输入验证和界面显示功能。5.3.1 #子系统.1 #模块列表和分页创建#.2 #模块#列表#修改5.3.2 #子系统5.3.6.1 用户管理模块模块描述：管理系统用户，包括添加用户并赋予角色、修改用户资料和角色、删除用户。主要功能：添加用户、修改用户、删除用户、列表和分页。5.3.6.1.1 列表和分页1、 流程图省略2、 输入项分页索引页面传参数页面加载时为13、 输出项1) 列表详细记录；2) 当前页码；3) 分页总数；4) 记录总数。4、 算法描述系统管理用户数据量不大，而且该功能使用频率不高，可以不用优化分页，直接获取用户表全部记录，建议UI层使用gridview控件，调用ExamSys.BLL.System_admin_info GetAllList()绑定控件，利用gridview自带分页功能，显示分页按钮、当前页、分页总数、记录总数、5.3.6.1.2 添加用户1、 流程图输入用户资料选择角色加密密码填写合规用户信息保存至表System_admin_info验证必填项验证用户名是否存在是否成功分拆角色ID字符串循环字符串数组信息保存至表Dict_admin_vs_roles返回成功信息是否是返回失败信息否是否操作记录日志2、 输入项用户IDstring必填string必填用户密码string必填确认密码string必填联系stringE-mailstring状态char用户角色IDstring3、 输出项1) 成功，UI提示添加用户完成；2) 失败，UI提示具体信息。4、 算法描述1) 前端js判断必填项的输入和二次密码是否一样，角色可以不选；2) BLL须验证必填项，用户名是唯一的不能重复；3) 加密密码使用MD5.Encrypt(string String, string Key)，Key = "#"；4) 用户信息保存至表System_admin_info，ExamSys.DAL.System_admin_infoAdd(ExamSys.Model.System_admin_infomodel) ；5) 分拆角色ID字符串并循环字符串数组，信息保存至表Dict_admin_vs_roles，ExamSys.BLL.Dict_admin_vs_roles Add(ExamSys.Model.Dict_admin_vs_rolesmodel)。5.3.6.1.3 修改用户1、 流程图输入用户资料选择角色填写合规用户信息保存至表System_admin_info验证必填项加密密码是否成功分拆角色ID字符串循环字符串数组信息保存至表Dict_admin_vs_roles返回成功信息是是返回失败信息否否根据用户ID删除表Dict_admin_vs_roles记录是否成功是否操作记录日志2、 输入项用户IDstring页面传参数string必填用户密码string必填确认密码string必填联系stringE-mailstring状态char用户角色IDstring3、 输出项1) 成功，UI提示修改用户完成；2) 失败，UI提示具体信息。4、 算法描述1) 前端js判断必填项的输入和二次密码是否一样，角色可以不选；2) 加密密码使用Chukeh.Security.MD5. Encrypt(string String, string Key)，Key = "LinLiYan"；3) 根据用户ID删除表Dict_admin_vs_roles的记录ExamSys.BLL.Dict_admin_vs_rolesDeleteByAdminID(stringadmin_id) ；4) 分拆角色ID字符串并循环字符串数组，信息保存至该表ExamSys.BLL.Dict_admin_vs_roles Add(ExamSys.Model.Dict_admin_vs_rolesmodel)。5.3.6.1.4 删除用户1、 流程图列表中点击删除按钮是否成功返回成功信息是返回失败信息否根据用户ID删除表Dict_admin_vs_roles记录是否成功是否根据用户ID删除表System_admin_info记录操作记录日志2、 输入项用户IDstring页面传参数3、 输出项1、 成功，UI提示删除用户完成，刷新列表；2、 失败，UI提示具体信息。3、 算法描述1) 根据用户ID删除表System_admin_info的记录ExamSys.DAL.System_admin_infoDelete(stringadmin_id) ；2) 根据用户ID删除表Dict_admin_vs_roles的记录ExamSys.BLL.Dict_admin_vs_rolesDeleteByAdminID(stringadmin_id) 。5.3.6.2 角色管理模块5.3.6.3 系统设置模块5.3.6.4 系统登录注销模块5.4 系统界面详细设计系统界面说明应用系统软件的各种接口。整个系统的其他接口如系统硬件接口、通讯接口等在相应的局部说明。5.4.1 外部界面设计根据系统界面划分进展系统外部界面设计，对系统的所有外部接口包括功能和数据接口进展设计。5.4.2 部界面设计设计系统部各功能模块间的调用关系和数据接口。5.4.3 用户界面设计规定人机界面的容、界面风格、调用方式等，包括所谓的表单设计、报表设计和用户需要的打印输出等设计。此局部容可能比拟多。6 数据库系统设计此数据库设计可单独成册，尤其对大型的数据库应用系统，即有一个单独的数据库设计说明书。6.1 设计要求6.2 信息模型设计确定系统信息的类型实体或视图，确定系统信息实体的属性、关键字与实体之间的联系，详细描述数据库和结构设计，数据元素与属性定义，数据关系模式，数据约束和限制。6.3 数据库设计6.3.1 设计依据说明数据被访问的频度和流量，最大数据存储量，数据增长量，存储时间等数据库设计依据。6.3.2 数据库种类与特点说明系统应用的数据库种类、各自的特点、数量与如何实现互联，数据如何传递。6.3.3 数据库逻辑结构说明数据库概念模式向逻辑模式转换所采用的方法论与工具，完成数据库概念模式向逻辑模式的转换。详细列出所使用的数据结构中每个数据项、记录和文件的标识、定义、长度与它们之间的相互关系。此节容为数据库设计的主要局部。6.3.4 物理结构设计列出所使用的数据结构中每个数据项的存储要求、访问方法、存取单位和存取物理关系等。建立系统程序员视图，包括： 数据在存中的安排，包括对索引区、缓冲区的设计； 所使用的外存设备与外存空间的组织，包括索引区、数据块的组织与划分； 访问数据的方式方法。6.3.5 数据库安全说明数据的共享方式，如何保证数据的安全性与性。6.3.6 数据字典编写详细的数据字典。对数据库设计中涉与到的各种项目，如数据项、记录、系、文卷模式、子模式等一般要建立起数据字典，以说明它们的标识符、同义名与有关信息。7 信息编码设计7.1 代码结构设计确认信息分类编码总体方案，进展分类代码结构设计。7.2 代码编制按代码结构编制信息代码14 / 14
