    钣金件检验规范.doc

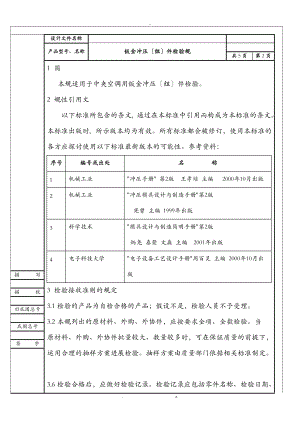

    -设计文件名称产品型号、名称钣金冲压组件检验规共5页 第2页1 围本规适用于中央空调用钣金冲压组件检验。2 规性引用文以下标准所包含的条文, 通过在本标准中引用而构成为本标准的条文。本标准出版时, 所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用以下标准最新版本的可能性。参考资料:序号编号或出处名 称1机械工业 "冲压手册" 第2版 王孝培 主编 2000年10月出版2机械工业"冲压模具设计与制造手册"第2版 宪曾 主编 1999年出版3科学技术"模具设计与制造简明手册"第2版 炳尧 泰荣 文森 主编 2001年出版4电子科技大学"电子设备工艺设计手册"周百灵 主编 2000年10月出版3 检验接收准则的规定3.1检验的产品为自检合格的产品;假设不是,检验人员不予受理。3.2本规列出的原材料、外购、外协件,应按要求全项、全数检验。当原材料、外购、外协件批量较大、数量较多时,可在保证质量的前提下,运用合理的抽样方案进展检验。抽样方案由质量部门依据相关标准制定。3.6检验合格后,应做好检验记录。检验记录应包括零件名称、检验日期、检验容及结论等容。描 写描 校旧底图总号底图总号签 字日 期标记处数更改文件号签字日期 幅面A4设计文件名称产品型号、名称钣金冲压组件检验规共5页 第3页4 检验容4.1 外观质量4.1.1 外表应干净,无油污、明显灰尘、黑斑、锈蚀、发白、脱锌现象及明显机械划伤痕和严重拉伤痕, 翻边孔无开裂、部件材料符合图纸要求4.1.2 有接地标志的零件,接地标志应圆整,清晰可见,无明显歪斜。4.1.3 冲压件切口允许有毛刺。非喷涂钣金件毛刺高度不大于0.07mm;喷涂件用钣金毛胚半成品毛刺高度不大于0.05mm;数控冲床钣金件切口允许有毛刺,毛刺高度不大于1.00 mm;喷涂件用钣金毛胚半成品毛刺高度不大于0.8mm。4.1.4 冲压件上粘贴的海绵件、绒布等,应粘贴结实平整,不得有变形、撕裂、破损、松脱、翘起等现象。4.1.5 冲压件允许有以下的外观缺陷:a).冲压件,除电控盒、防火钣金以及图纸有明确要求的外表不允许有油外,其它产品外表允许有不明显的冲压成型后残留的防护油。b).冲压件外表允许有轻微且不密集未达基体的机械划痕。c).冲压件冲裁截面允许有轻微的生锈,锈蚀面积不超过节切口截面积。d)冲压件成型弯角位处允许有未达基体的拉伤痕,圆弧过渡处允许轻微的过渡不圆滑。e)冲压件外表允许有目视不明显的轻微凹凸和压痕。描 写描 校旧底图总号底图总号签 字日 期标记处数更改文件号签字日期 幅面A4设计文件名称产品型号、名称钣金冲压组件检验规共5页 第4页4.1.6 标识清晰,标识容与实物相符;包装要求不能造成碰花、变形。4.2 构造尺寸4.2.1冲压件尺寸应符合图纸及装配要求.4.2.2零件与零件焊接后的尺寸,应符合图纸要求。压缩机底脚螺栓与底盘的焊接后,应互相紧贴,间隙不应超过0.30mm。4.2.3海绵件、绒布等粘贴件的粘贴位置和尺寸应符合图纸要求,螺纹的通止符合要求。4.3 焊接质量4.3.1 焊点的大小及排列应符合图纸要求。4.3.2焊点应平整圆整,无焊穿、松焊、虚焊及周边严重飞溅现象。4.3.3非喷涂钣金件焊点应涂银油,无明显生锈现象,喷涂件用钣金毛胚半成品焊点不涂银油。4.3.4螺钉焊接:用胶棒将焊在底盘上的压缩机螺钉或焊在蜗壳后板上的电机螺钉,用力敲击使之承受外力矩及向下冲击力,螺钉倾钭一定角度约15°后焊点仍焊接结实,无脱焊、松焊现象。4.3.5板材焊接:用强力将焊接的两局部分开,焊接件必须在焊点四周脱裂,而焊点本身没有脱离。4.3.6轴承支座焊接与定位孔必须正确,无偏移、歪斜;双折弯角度必须成90°夹角,折弯角要求焊接,其焊接后与平面保持垂直。描 写描 校旧底图总号底图总号签 字日 期标记处数更改文件号签字日期 幅面A4设计文件名称产品型号、名称钣金冲压组件检验规共5页 第5页5 检验方法5.1 外观质量检查目测外观质量,应符合4.1条要求。5.2构造尺寸检查用游标卡尺、直尺和卷尺等测量工具进展长度测量,同时用通止规进展螺纹试验,构造尺寸应符合图样要求。5.3焊接质量检查用胶棒试验,应符合4.3条要求。描 写描 校旧底图总号底图总号签 字日 期标记处数更改文件号签字日期 幅面A4设计文件名称产品型号、名称钣金冲压组件检验规共5页 第1页编 制:校 对:审 核:批 准:描 写描 校旧底图总号底图总号签 字日 期标记处数更改文件号签字日期 幅面A4钣金冲压组件检验规QJ/DF-3-JS018-2013-0.0达孚制冷设备*公司. z.
