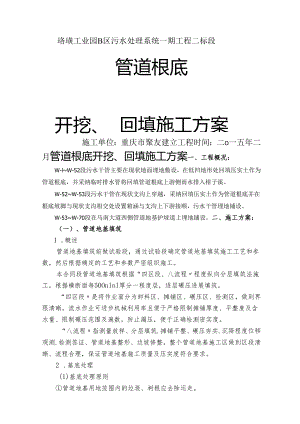

珞璜工业园B区污水处理系统一期工程二标段管道根底开挖、回填施工方案施工单位：重庆市聚友建立工程时间：二O一五年二月管道根底开挖、回填施工方案一、工程概况：W-lW-52段污水干管主要在现状地面埋地敷设，在低凹地形处回填压实土作为管道根底，并采纳临时排水管将回填管道根底上游侧雨水排入柑子溪。W-52W-53段污水干管在现状支沟上穿越，采纳回填压实土作为管道根底并在根底坡脚与现状支沟相交处设置箱涵与支沟上下游接顺，污水干管埋地铺设。W-53W-70段在马南大道西侧管道地基护坡道上埋地铺设。二、施工方案：（一）、管道地基填筑1 .概述管道地基填筑前做试验段，通过试验段确定管道地基填筑施工工艺和参数，然后根据确定的工艺和参数严密组织施工。本合同段管道地基填筑根据“四区段、八流程程度纵向分层填筑法施工，根据横断面每50Onlnl厚分一程度层，逐层碾压进展填筑。“四区段是将作业面分为卸料区、摊铺区、碾压区、检测区，做到界限清晰，流水作业可进步机械利用率且便于严格限制摊铺厚度、平整度及含水量、限制碾压范围及遍数，防止漏压，便于正确检测密实度。“八流程指测量放样、分层填筑.摊铺平整、碾压夯实.沉降程度位移观测.检测签证、管道地基整形、边坡修整，整个管道地基施工区做到区段清晰、流程合理，保证管道地基施工质量及压实度符合要求。2 .基底处理(1)基底处理原则管道地基用地范围内的垃圾、树根应去除运走。对于因场地清理留下的坑穴、池塘，运用监理工程师同意的材料回填，并压实到与四周同样的密实度。当管道地基的填筑高度在1.O米以下时，应按要求去除表土。场地清理后，应将原地面压实后，才能在其上回填。场地清理压实后，重新测量地面标高，重新绘制出填挖断面及土方调配图报监理工程师核签后，方进展管道地基填筑。(2)基底处理采纳推土机推除地表以下至少10030Omnl内的腐植土、杂草、表土，水田或集水凹地地段应开沟、排水、晒干、清淤，设置横向排水碎石盲沟，并做好施工期间的排水工作。对不相宜的填料彻底清理干净，不留隐患。场地清理完成后，应全面进展填前碾使管道地基基底密实度到达规定的要求。基底土密实，且地面横坡不陡于1:10时，管道地基可干脆填筑在自然地面上。在管道地基高度小于0.8m时的地段，应将去除表土后的地面翻松，并分层碾压。在稳定的斜坡上，管道地基基底横向坡度为1:101:5时，应将原地表土翻松，再分层程度填筑。横向坡度大于1:5时，原地面应挖成台阶，台阶宽度大于2m,台阶顶面做成2%4%的内倾斜坡。半挖半填的管道地基，应按设计图纸或监理要求挖好横向台阶，再逐层逐台填筑。管道地基基底为耕地或松土时，如松土厚度不大于0.3m,应将原地面夯压密实；当松土厚度大于0.3m,应将松土翻挖再回填分层压实。过水田、池塘等松软地基时实行排水疏干、挖除淤泥、抛填片石等加固措施。4 .施工测量在开工之前复原和固定路途，其内容包括中线及高程的复测，水准点的复检和增设，横断面的测量与绘制等。在开工之前先进展施工放样，现场放出管道地基边缘、坡口、坡脚等的具体位置，标明其轮廓，报监理工程师审批。路途的中心位置、管道地基面标高、横断面、边坡度均必需符合设计图纸的要求和监理工程师的指示。5 .管道地基填筑(1)测量放样：每50m为一断面测放管道地基边桩，为保证管道地基完工后边缘的压实度到达要求，管道地基两侧在设计宽度根底上再各加宽1m。管道地基填筑完成并稳定后再对边坡进展清理。(2)分层填筑：管道地基基底厚度为：填前清表土20cm+填前压实沉降20Cnl共40cm；分层填筑时，填土管道地基松铺厚度不超过30cm,几种不同性质的土填筑管道地基时，进展分层填筑，总厚度应小于50cm,且将透水性能好的土填在下层，假如透水性能差的土填筑在下层时，其外表做成双向4%的横坡相邻两段用不同土质填筑的管道地基在交接处作成斜面，并将透水性差的填在斜面的下部，当用透水性不良的土填筑时，填料含水量与最正确含水量之差宜限制在2%以内，高于或低于最正确含水量4%的填料，应在取土场或填方路段的路边进展凉晒或洒水处理，直至填料含水量符合要求时，方可进展铺设压实。铺填20Cnl以下的石料时，可干脆分层摊铺。横向外侧1.Om范围内，用较细的材料铺筑。100nI以内可用推土机作业，超过100m时用挖掘机、装载机挖装、自卸汽车运输。(3)铺摊整平：填土管道地基分层铺摊后，用推土机进展整平。填石管道地基用大型推土机整平，个别不平处，人工协作以细石屑找平。用平地机使填料按要求匀称地摊铺在整个管道地基宽度上。(4)碾压夯实：填土整平后，用18T振动压路机在管道地基全宽度范围内碾压，纵向进退式进展碾压。横向接头处，振动压路机重叠40Cm50cm0前后相邻两区段纵向重叠100Cm150cm,使管道地基各点都得到充分压实。(5)检验签证：施工中每层填土压实后，根据土工试验规程要求，利用重型击实试验用环刀法、灌砂法、核子密度仪等进呈现场填土压实度测定。岩硅管道地基则利用固体体积率方法检测压实度，并报监理工程师，随时抽查，保证施工质量。(6)管道地基面整形：管道地基从底基分层填筑碾压至设计标高后，管道地基进入预压期，预压期完毕后，利用推土机协作人工按设计要求对管道地基顶面整形，超出部分用刮刀刮掉，缺乏部分再填土、压实。(7)边坡整修：管道地基边坡按设计要求坡度，挂线自上而下利用人工进展坡面整修，坡面有冲沟或坍塌缺口时，自下而上分层挖台阶加宽填补夯实，再按设计坡面刷坡。两侧超填部分也应刷除。6 .台背回填：为确保临时排水管涵涵背填土的压实度，采纳填筑管道地基后返开槽施工的方法，临时排水管涵涵背填料严格按设计要求进展填筑，涵洞通过涵背回填应填满整个开挖坑槽，涵背与管道地基接壤处为保证连续质量，可做成台阶形式连接。涵洞两侧填筑选用砂砾、碎石土、砾石土等透水性好的材料。涵背的填土施工应留意以下几点：1)、限制填料的质量，填料的细料含量宜过大。2)、涵背填筑透水性材料前，涵洞的涵前防护工作均应完成。3)、填筑时，对涵洞缺口的填土应在两侧对称匀称分层回填压实。如运用机械回填，则涵台胸腔部分应先用小型机械压实填好后，方可用机械进展大面积回填，涵洞填土压实厚度必需大于50厘米时才可通过重型机械和汽车。涵背回填应严格根据有关施工标准施工，每层填筑厚度为30cm,碾压遍数不小于8遍，如无法采纳压路机压实的地方，运用蛙式打夯机或夯锤予以夯实，并对每层填筑质量施行检测。7 .施工技术要求及措施(1)管道地基填土碾压前，含水量偏大时，要进展翻松晾晒，含水量偏小时，洒水使填料到达最正确含水量再压实；(2)管道地基填筑高度预留一定的沉落量以保证管道地基的沉降稳定；(3)填石或土石混填时严禁倾填，严禁采纳超粒径的石块；(4)零填挖顶面30Cm范围内压实度295%,填料含水量到达最正确含水时再压实；(5)雨季施工时，每一层外表应做成2%4%的排水横坡，防止雨水侵泡管道地基。8.管道地基填筑施工工艺流程见图5管道地基填筑施工工艺流程图挖方管道旃工功样开挖土方填方管道运渣土击实试验纵高平置查面及位检断程面检查压实度人力协作机械整平检查压实度、及平面位置分层碾压基底翻松碾压(二)、管1 .施工打算路堑工程开工前，首先熟识核对设计文件，测设线路中线和开挖边线，复核横断面；调查自然状态下山体稳定状况，分析施工期间边坡稳定性；清表，做好堑顶截排水设施；组织劳动力，设备进场。2 .测量放样按图纸所示尺寸将开挖线用明显桩放出，并洒白灰线以标明开挖范围。3 .土方开挖土方集中地段采纳挖掘机协作自卸汽车施工，开挖深度低于10米的地段采纳单层纵向全宽挖掘法，从开挖路堑的一端或两端按断面全宽一次性挖至设计标高，渐渐纵深挖掘；开挖深度较大时，采纳分层纵挖法。路堑土方开挖将至管道地基标高时，停顿开挖。采纳重型击实法等进呈现场干容重和压实度检验，假设不符合设计要求，则翻挖重新压实。路堑土质边坡紧随开挖进尺，用人工自上而下进展清刷，保证边坡符合设计要求。4 .石方开挖石方开挖中，先利用挖掘机去除覆盖层土从上而下，采纳松炮机凿打石方的方法施工。机械和人工协作清理。(1)施工工艺1、测量管道地基中线、放出边线钉牢边桩。2、根据地形，地质及挖深选择挖掘机、炮机以及配套自卸车进绽开挖和运输，具有操作机动敏捷、运转便利、消费效率高、施工速度快等特点。施工应以设计图纸和有关施工标准为根据。2.1、 施工时先用炮机凿打出石方，一层凿打完成后，由挖掘机采纳纵向开挖法，运土机布置于挖掘机的一侧，以削减回转角度进步消费效率。2.2、 自卸车数量应根据挖掘机大小、消费率和工期要求装备，应能保证挖掘机能连续作业。汽车载重量宜为挖机的斗容量的3-5倍。2.3、 管道地基边角部位，机械开挖不到之处，应用少量人工协作清坡，将松土清至机械作业范围内，再用机械运走。2.4、 凿石与挖掘分层进展，合理放坡，防止落石伤人，炮机和挖掘机同时作业，其间距应大于IOm,机械离下部边坡应有一定的平安间隔，以防造成翻车事故。2.5、 机械施工区域制止无关人员进入场地内，挖掘机回转半径内不得站人或进展其他作业，挖掘时，应待整机停稳后进展，不得将铲斗从运输车驾驶室顶部越过，装土时任何人不得停留在装土车上。2.6、 掘机操作和汽车装土行驶要听从现场指挥；全部车辆必需按规定的开行路途行驶，防止撞车。2.8、 夜间作业时，机上及工作地点必需有足够的照明，在危急地段设置明显的警示标记和护栏。2.9、 雨期施工，运输机械和行驶道路应实行防滑措施，以保证行车平安。3、人工协作推土机去除开挖范围内的全部杂物、表层土及危石,并做好堑顶天沟。4、用挖掘机创建临空面，使最小反抗线方向面对管道地基方向或回填方向。5、边坡整修，基床顶面处理：爆破后根据测量基准点，拉线检查平整度，对个别凸起部位，采纳小炮补炮开挖，凹部采纳浆砌石补平。6、管道地基土方开挖施工工艺流程见图。管道地基土方开挖施工工艺流程图填方管道地基上管基O30295下管基3080295上管道地基80150294下管道地基150以下292零填及路堑路床030注：表列压实度数值系指根据管道地基土工试验规程重型击实试验法求得的最大干密度的压实度。对低等级路面的四级管道地基压实标准根据四级级管道地基标准执行。硬质岩石压本质量限制标准分区管基底面以下深度(In)摊铺层厚(mm)最大粒径(mm)压实干容重(KNm3)孔隙率(%)上管道地基400层厚2/323下管道地基500层厚2/325中硬(软质)岩石压本质量限制标准分区管基底面以下深度(m)摊铺层厚(mm)最大粒径(mm)压实干容重(KNm3)孔隙率(%)上管道地基400层厚2/3由试验确定>22(21)下管道地基500层厚2/3由试验确定>24(23)2、管道地基与构造物基底的压实管道地基基底在填筑前要求进展压实，其具体要求如下:高填方及一般管道地基基底在填筑前进展压实度290填挖、半填半挖及新老管道地基交界处填方一侧的压实度：下管道地基92取上管道地基94%、下路床95%、上路床95%。零填及挖方路段，路床范围内压实度不低于95%。填石管道地基的严密程度在规定的深度内，以通过12t以上振动压路机进展压实试验，当压实层顶面稳定，不再下沉(无轮迹)时,可判为密实状态。3、管道地基填料强度工程分类管道基底面以下(cm)填料最小CBR值()填料最大粒径(CnI)主线管道地基0-30810管道地基30-80510管道地基80-150415管道地基>150315管道地基0-30810(四)、临时排水管涵临时排水管涵工程施工采纳机械挖基，人工清理根底及边坡，管涵集中预制人工协作吊车安装。1、为保证管道地基工程的顺当进展，临时排水管涵应先施工.临时排水管涵采纳人工协作挖掘机挖基，管涵集中预制人工协作吊车安装。2、施工时应留意地基承载力必需到达设计要求，达不到设计要求时应做地基处理，在地基承载力发生明显改变处设置沉降缝，地基承载力不明显叱按设计设置沉降缝。接缝宽度及填料以及进出口借风必需严格按要求办理并做好防水处理。3、管涵采纳全站仪放出中线及基坑开挖边线，用挖掘机挖基，严格限制开挖标高，人工清理根底及边坡，具体放出根底线，并请驻地监检查,做好地基承载力试验,符合要求方可安装。4、台背回填应匀称对称进展，填料采纳透水性好的材料填筑，填筑厚度015m人工或小型机械夯实，台墙和翼墙后一米内严禁用重型机械振动压实，墙背回填应分层压实，其单层厚度不超过15cm,压实度达94%以上。（五）、施工考前须知1、基坑开挖时备足抽水设备，以解除坑内积水Q2、基坑开挖应作好防水措施，刚好砌筑根底，勿使基坑暴露过久。或受地表水浸泡而影响地基承载力。3、台背填土必需在抹带砂浆强度到达设计强度的70%以后进展,并应在两个台背同时分层填筑。台背填土选择透水性良好的砂砾石或砂质土壤，保证内摩擦角不小于35°。4、开挖过程中，严格限制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过程中试打钎，防止大面积的二次开挖。施工时尽力防止基底超挖，个别超挖的地方经设计单位给出方案用级配砂石回填。5、尽量削减对基土的扰动，假设根底不能刚好施工时，可预留200300mm土层不挖，待作根底时再挖。6、开挖基坑时，有场地条件的，一次留足回填须要的好土,多余土方运到弃土处，防止二次搬运。7、土方开挖时，要留意爱护标准定位桩、轴线桩、标准高程桩。要防止邻近建筑物的下沉，应预先实行防护措施，并在施工过程中进展沉降和位移观测。8、管道地基填土碾压前，含水量偏大时，要进展翻松晾晒，含水量偏小时，洒水使填料到达最正确含水量再压实；9、管道地基填筑高度预留一定的沉落量以保证管道地基的沉降稳定；10、填石或土石混填时严禁倾填，严禁采纳超粒径的石块；11、零填挖顶面30Cm范围内压实度295%,填料含水量到达最正确含水时再压实；12、雨季施工时，每一层外表应做成2%4%的排水横坡，防止雨水侵泡管道地基。13、管道地基土石方施工作业，全部机械操作员必需具备相应资格，获得机械操作资格证。制止无关人员攀爬、操作机械。14、机械操作人员必需严格根据机械操作规程施工，制止出现幸运心里，严格按要求进展施工机械的保养和维护。15、管道地基分层开挖过程中，施工操作人员必需亲密协作，派专人指挥，防止穿插作业潜在的平安隐患。16施工爆破人员必需获得相关爆破资格证书，严格根据爆破技术标准进展施工作业，留意根据爆破区域周边的建筑等实际状况，制定实在可行的爆破方案和施工方法。17、施工爆破时，应间隔爆破点100nl穿插通视区域派专人戒备,制止全部人畜进入该危急区域。爆破完毕应刚好解除戒备。
