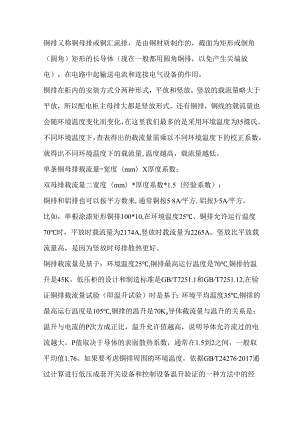

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体（现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量,温度越高，载流量越低。单条铜母排载流量=宽度（mm）X厚度系数；双母排载流量二宽度（mm）*厚度系数*1.5（经验系数）；铜排和铝排也可以按平方数来,通常铜按58A平方,铝按35A平方。比如，单根涂漆矩形铜排100*10,在环境温度25、铜排允许运行温度70时，平放时载流量为2174A,竖放时载流量为2265A。竖放比平放载流量高，是因为竖放时母排散热更好。铜排载流量是基于：环境温度25,铜排最高运行温度是70,铜排的温升是45K。低压柜的设计和制造标准是GB/T7251.1和GB/T7251.12,在验证铜排载流量试验（即温升试验）时是基于：环境平均温度35,铜排的最高运行温度是105,铜排的温升是70Ko导体截流量与温升的关系是：温升与电流的P次方成正比，温升允许值越高，说明导体允许流过的电流越大。P值取决于导体的表面散热系数，通常在1.5到2之间，一般取平均值1.76。如果要考虑铜排周围的环境温度，依据GBT242762017通过计算进行低压成套开关设备和控制设备温升验证的一种方法中的经验，柜内的温度一般比柜外温度高20,所以低压柜内温度一般按55考虑，直摆放，单根涂漆的铜排100*10的载流量为1810A,而单根裸铜排100*10的载流量为1490A。涂漆铜排与裸铜排载流能力不一样，主要是因为二者热辐射散热时的发射率不一样，发射率与发热体表面状况以及颜色有关。涂漆铜排的发射率为0.9,而裸铜排的发射率为0.4。低压柜内的铜排一般都为裸铜排，所以如果按照柜内温度55,铜排运行温度105,则竖放情况下，100*10的铜排载流量为1490*1.3=1937Ao铜排的载流量除了要考虑摆放方式和表面处理方式之外，更重要是考虑其环境温度和允许运行温度的影响；DIN4367M975给出了环境温度35、运行温度65下铜排的载流量，其他环境温度和运行温度下铜排载流量，乘以相应的系数；工业与民用配电设计手册中铜排载流量，是基于环境温度25和运行温度70,而低压柜设计制造标准GBT7251.12013,要求柜内环境温度55（柜外平均环境温度35）、运行温度105下的载流量，所以配四中的数据不能直接采用；DIN43671-1975中铜排载流量可以作为参考基准，电气柜内或其他场合铜排载流量的计算，只要能确定环境温度和运行温度，都可以得到相应的载流量；
