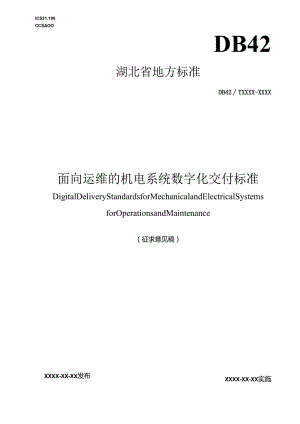

ICS31.190CCSAOODB42湖北省地方标准DB42TXXXX-XXXX面向运维的机电系统数字化交付标准DigitalDeliveryStandardsforMechanicalandElectricalSystemsforOperationsandMaintenanceXXXX-XX-XX发布（征求意见稿）XXXX-XX-XX实施湖北省住房与城乡建设厅湖北省市场监督管理局联合发布目次l.J,X-r刖百T1范围12规范性引用文件13术语和定义14基本规定21. 1一般规定24. 2实体工程交付总体要求24.3信息模型交付总体要求35通风及空调系统45. 1实体工程交付要求46. 2信息模型交付要求56给水与排水系统67. 1实体工程交付要求66.2信息模型交付要求77供配电系统77.1 实体工程交付要求87.2 信息模型交付要求88消防系统98.1 实体工程交付要求98.2 信息模型交付要求109智能化系统129.1 实体工程交付要求129.2 信息模型交付要求13附录A（资料性）实体工程交付和信息模型交付要求示例15,1,-1刖三本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由湖北省住房和城乡建设厅提出并归口管理。本文件起草单位：中建三局安装工程有限公司、中建三局智能技术有限公司。本文件参编单位：中信建筑设计研究总院有限公司、中南建筑设计院股份有限公司、湖北省标准化与质量研究院、博锐尚格科技股份有限公司、浙江源创智控技术有限公司本文件起草人：裴以军、李金生、彭一琦、陈洋洋、彭威、熊江、陈琼、沈启、虞鸿江、李永峰、刘宇、江涛、邓章铁、邱成祥、蔡威威、苏史学、唐晶晶、苏迪、杜琳、陈才志、史振振、梁鹏程、卢成志、王文涛、石孝磊、林颖、王璐、彭琛、林美顺、任晓欣本文件实施应用中的疑问，可咨询湖北省住房和城乡建设厅，联系电话：027-68873063,邮箱:bkc。在执行过程中如有意见和建议请邮寄中建三局智能技术有限公司（地址：湖北省武汉市东湖新技术开发区高新大道797号中建光谷之星G3栋10层，邮编：430073）。面向运维的机电系统数字化交付标准1范围本文件规范了民用建筑内机电安装项目的实体和数字化交付，建立适用于建筑行业面向运维的机电系统数字化交付标准。本文件适用于湖北省行政区划内的新建、扩建、改建的数字化运维工程。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50314智能建筑设计标准GB51347民用建筑电气设计标准GB/T51212建筑信息模型应用统一标准GB/T51235建筑信息模型施工应用标准GB/T51301建筑信息模型设计交付标准3术语和定义GB51301.GB51235和GB51212界定的以及下列术语和定义适用于本文件。为了便于使用以下重复列出了GB51301、GB51235和GB51212中的某些术语和定义。3. 1实体工程交付physicalengineeringdelivery区别于数字化交付，在现实环境当中，将产品、工程或服务等以实体形式进行交付的过程。3.2信息模型交付informationmodeldelivery利用数字化技术，将产品、工程或服务等以数字虚拟化的形式进行呈现交付的过程。3.3机电数字化运维digitaloperationandmaintenanceofelectromechanicalsystems利用数字化技术，对机电系统的运营、管控、维护和优化，以提高运营效率和质量的运维方式。3.4交付物deliverable基于建筑信息模型交付的成果。3.5建筑信息模型buiIdinginformationmodeling,buiIdinginformationmodel(BIM)在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称，简称模型。3.6建筑信息模型元素BIMelement建筑信息模型的基本组成单元，简称模型元素。3.7模型精细度IeVelofmodeIdefinition建筑信息模型中所容纳的模型单元丰富程度的衡量指标。3.8信息深度levelofinformationdetaiI模型单元承载属性信息详细程度的衡量指标。3.9信息模型属性参数InfOrmatiOnmodeIattributeparameters信息模型数字化交付的属性参数，包括基础设备参数、设备告警参数、设备数据参数等。4基本规定3.10 一般规定3.10.1 向运维的机电系统数字化交付应能满足数字化运维的要求，应覆盖包括项目设计、采购、施工、竣工验收的全过程内的相关数据。3.10.2 字化运维应根据运维的要求选用具有相应功能的BlM软件平台，信息模型需采用主流的BlM软件格式标准，便于运维平台的数据导入。3.10.3 电系统的交付要求应包括工程实体工程交付和信息模型交付两部分，将机电系统实体与信息模型相互映射，形成有机整体。3.11 体工程交付总体要求4. 2.1实体工程交付的要求通过传感器、数据接口、逻辑处理和执行器等设备，实现数字化运维所要求的数据采集、数据传输和控制执行的功能。4. 2.2机电系统实体工程交付的要求包含项目的设计、采购、施工、验收、运维各个阶段的数据，包括设备规格、型号、尺寸等结构化数据，也包含采购合同、检测报告、竣工图等非结构化的数据。4. 2.3实体工程交付的数据内容应包含机电子系统内的设备、管线和控制系统在内。4. 2.4本标准主要面向民用建筑机电系统的运维范围包含：通风及空调系统、给水与排水系统、供配电系统、消防系统和智能化系统。4.3信息模型交付总体要求4. 3.1信息模型交付要求应能准确反映实体工程交付所含的全部数据内容，具体包括固有数据、运行数据、几何精度、信息精度等。5. 3.2信息模型应能体现模型之间的关联性，构建适应运维数字化的编码规则，规范数字化交付的数据结构和编码，进而满足机电系统数字化运维的业务需求，方便运维平台自动生成数字系统图、实施关联控制、故隙影响范围判断等功能。6. 3.3信息模型的精细度应能够满足运维的要求，能够准确呈现零部件、耗材、位置等信息，方便进行故障定位、操作演示、耗材寿命估算等应用，模型精度分级参见表1、表2。表1外观属性表达深度等级等级代号等级要求1级外观表达精度Wl满足三维空间识别需求的外观表达精度2级外观表达精度W2满足空间位置信息、颜色信息等设备自身的屈性需求的外观表达精度3级外观表达精度W3满足设备安装工艺流程、采购及维护等精细识别需求的外观表达精度4级外观表达精度W4满足与实体对应的高精度演染展示、设备管理、制造加工准备等高精度识别需求的外观表达精度表2信息表达深度等级等级代号等级要求1级信息深度Xl包含模型单元的设备描述、系统信息、产品证书及品牌等信息2级信息深度X2包含Xl等级信息，增加设备组成及部件信息、产品性能及材质等信息3级信息深度X3包含X2等级信息，增加产品生产信息、安装操作信息及寿命状况信息4级信息深度X4包含X3等级信息，增加资产信息、报障和维护信息5级信息深度X5包含X4等级信息，增加产品三维爆炸图及故障维修动态手册4. 3.4应结合项目的预算、工期等实际情况，确定机电系统数字化交付的整体精细度标准，具体配置参见表3。表3数字化交付整体精度要求建筑机电子系统数字化交付整体精度要求基础级较好级优秀级通风及空调系统W3和X3W4和X4W4和X5给水与排水系统W3和X3W4和X4W4和X5供配电系统W3和X3W4和X4W4和X5消防系统W3和X3W4和X4W4和X5智能化系统W3和X3W4和X4W4和X55通风及空调系统5.1实体工程交付要求5.1.1 系统主要由送风排风系统、舒适性空调系统、空调冷/热水、冷却水及冷凝水系统、冷/热源设备系统、多联机（热泵）空调系统等组成，主要对其温湿度、气流、水流及设备阀门的控制进行监控，包括数据采集和设备控制。5.1.2 送风排风系统送风排风系统应满足下列要求：a）数据采集：具备压力计、温湿度计、振动传感器、噪音计、压差计、风速计等传感器，能够提供管道压力、温湿度、风管振动、进回风量等运转状态数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制设备的启停和压力、流量等参数，能够提供运行状态反馈数据。5.1.3 舒适性空调系统舒适性空调系统应满足下列要求：a）数据采集：具备压力表、温湿度、风量等传感器，能够提供温度、湿度、压力、设备运行状态数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制风机、空气处理设备、阀门等设备的启停、转速、水量等参数，能够提供运行状态反馈数据。5.1.4 空调冷/热水、冷却水及冷凝水系统空调冷/热水、冷却水及冷凝水系统应满足下列要求：a）数据采集：具备振动传感器、噪声计、温度计、压力表、液位计等传感器，能够提供噪声、振动、温湿度、压力、液位等数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制水泵、冷却塔、水处理设备的启停、转速、水量等参数，能够提供运行状态反馈数据。5.1.5 冷/热源设备系统冷/热源设备系统应满足下列要求：a）数据采集：具备噪声计、振动传感器、温度计、液位计、压力计、互感器等传感器，能够提供噪声、振动、温湿度、压力、液位、电压、电流等数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程精确控制地源热泵、水源热泵、风冷热泵、制冷（热）设备，制冷机组、蓄冷设备及附属设备的启停、补水量等参数，能够提供运行状态反馈数据。5.1.6 多联机（热泵）空调系统多联机（热泵）空调系统应满足下列要求：a）数据采集：具备压差计、温度计、压力计等传感器和设备远程接口，能够提供压差量、送风温度、冷媒压力、运维数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程精确控制室内室外机组、制冷剂管道、控制系统的启停、送回风温度等参数，能够提供运行状态反馈数据。5.2信息模型交付要求5. 2.1通风及空调系统数字化交付要求主要对交付参数和交付深度做具体规定。5. 2.2送风排风系统送风排风系统应满足下列要求：a）模型细化部件包括：风机与空气处理设备、风管与配件、风阀、风口及其他空气处理设备；b）外观属性参数包含：外形尺寸、品牌、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：管道压力、温湿度、风管振动、进回风量、质量、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。5. 2.3舒适性空调系统舒适性空调系统应满足下列要求：a）模型细化部件包括：风管与配件、风阀、风口、风机与空气处理设备；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、重量、采购信息、工艺流程信息等；c）信息属性参数包含：温度、湿度、压力、设备运行状态、指示灯状态及对应颜色、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。5. 2.4空调冷/热水、冷却水及冷凝水系统空调冷/热水、冷却水及冷凝水系统应满足下列要求：a）模型细化部件包括：供回水管、冷凝水管系统及部件，水泵及附属设备，热交换器，冷却塔与水处理设备等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：噪声、振动、压力、液位、功率、送回风温度、质量、噪声、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。5. 2.5冷/热源设备系统冷/热源设备系统应满足下列要求：a）模型细化部件包括：地源热泵、水源热泵、风冷热泵、制冷（热）设备，制冷机组、蓄冷设备及附属设备、管道等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、传感器数量及位置、主体位置信息、采购信息、工艺流程信息等；c）信息属性参数包含：噪声、振动、温湿度、压力、液位、电压、电流、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。5. 2.6多联机（热泵）空调系统冷/热源设备系统应满足下列要求：a）模型细化部件包括：室内室外机组、制冷剂管道、控制系统等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、传感器数量及位置、主体位置信息、采购信息、工艺流程信息、寿命、历史维护及三维电子手册等；c）信息属性参数包含：供压差量、送回风温度、冷媒压力、功率、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。6给水与排水系统5.1 实体工程交付要求5.1.1 系统主要由给水系统、排水系统、中水系统组成，主要对其流量、压力、温度及水质等参数进行检测，包括数据采集和设备控制。6. 1.2给水系统给水系统应满足下列要求：a）数据采集：具备压力计、流量计、水浸检测器、设备远程控制接口等，能够提供管道压力、水表读数、管道流量、水浸数据、阀门开合度等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制水泵、水箱、水质软化、热水系统等设备的启停、加药等参数，能够提供运行状态反馈数据。7. 1.3排水系统排水系统应满足下列要求：a）数据采集：具备流量计、液位计、超声波泥位计、设备远程控制接口等，能够提供管道流量、水泵运行状态、压力、液位、泥位、油水分离器运行状态等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程精确控制水泵、集水井、管道、隔油池的启停、转速、流量等参数，能够提供运行状态反馈数据。8. 1.4中水系统中水系统应满足下列要求：a）数据采集：具备温度计、流量计、压力计、液位计、设备远程控制接口等，能够提供管道流量、阀门开闭、水位、压力、温度、供电利设备运行状态等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程精确控制中水管线、进水格栅过滤器、毛发聚集器、气浮池、加药器等设备的启停、运转功率等，能够提供设备运行状态的反馈数据。6.2信息模型交付要求6. 2.1给水与排水系统数字化交付要求主要对交付参数和交付深度做具体规定。7. 2.2给水系统给水系统应满足下列要求：a）模型细化部件包括：给水管线、供水泵、水箱、水质软化处理器、热水系统；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：各传感器量程、实时读数（温度、湿度、流量、压力等）、各执行器件状态、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8. 2.3排水系统排水系统应满足下列要求：a）模型细化部件包括：排水管线、雨水管线排水泵、集水井、集水窖井、卫生洁具、隔油池设备、建筑物排水水质；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：流量、扬程、转速、比转速、效率、功率、运行温度、质量、噪声等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。9. 2.4中水系统中水系统应满足下列要求：a）模型细化部件包括：中水管线、进水格栅过滤器、毛发聚集器、气浮池、加药器；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等：c）信息属性参数包含：各传感器量程、实时读数（温度、湿度、流量、压力等）、采集频率，噪声、质量、各执行器件状态、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。9.1 实体工程交付要求9.1.1 系统主要由高压电力系统、低压电力系统、防雷接地与等电位系统构成，主要对其电压、电流、温度、功率、绝缘及清洁度进行监测，包括数据采集和设备控制。9.1.2 高压电力系统高压电力系统应满足下列要求：a）数据采集：具备温湿度计、电压计、电流计、噪声传感器、液位计、红外测温计、阻测试仪、设备远程控制接口等，能够提供温湿度、电压电流、电阻、噪声、液位、设备运行温度、设备运行数据等，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制变压器、断路器、继电保护、电动机等设备的启停、输出功率、线路通断等，并能够提供运行状态反馈数据。9.1.3 低压电力系统低压电力系统应满足下列要求：a）数据采集：具备红外测温计、电压计、电流计、设备远程控制接口等，能够提供电压、电流、设备运行温度、设备运行状态等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程监控成套配电柜、控制柜（台、箱）、不间断电源（UPS）、应急电源（EPS）、自备应急电源、低压布线系统、交流电动机及电动执行机构等设备的电流、电压及温度等实时运行数据。9.1.4 防雷接地与等电位系统防雷接地与等电位系统应满足下列要求：a）数据采集：具备接地电阻测试仪、设备远程控制接口等，能够提供接地电阻、运行状况等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程监控建筑物构筑物防雷接地系统、浪涌保护器、建筑物等电位联结设备的实时运行数据。9.2 信息模型交付要求7.2.1供配电系统数字化交付要求主要对交付参数和交付深度做具体规定。7. 2.2高压电力系统高压电力系统应满足下列要求：a）模型细化部件包括：高压断路器、油浸式电力变压器、干式电力变压器、电压互感器和电流互感器、电力电容器、继电保护系统高压布线系统、高压母线、高压电缆头、高压避雷器、高压电动机等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：额定电流、额定电压、额定短路开断电流、动稳定电流、额定关合电流、热稳定电流、热稳定电流的持续时间、绝缘水平、液位、合闸时间、合闸时间、运行状态、运行温度、噪声、局部放电水平、质量、寿命、历史维护及三维电子手册等；d）各个模型细化部件的儿何表达精度需达到TV2以上，信息表达精度需达到X2以上。10. 2.3低压电力系统低压电力系统应满足下列要求：a）模型细化部件包括：成套配电柜、控制柜（台、箱）、不间断电源（UPS）、应急电源（EPS）、自备应急电源、低压布线系统、交流电动机及电动执行机构等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：额定容量、额定电压、额定电流、空载损耗、空载电流、负载损耗、阻抗电压、相数、额定频率、输入输出电压电流、蓄电池电压、温度、温升、负载性能、短路性能、绝缘水平、液位、噪声、质量、寿命、历史维护及三维电子手册等；d）各个模型细化部件的儿何表达精度需达到W2以上，信息表达精度需达到X2以上。11. .4防雷接地系统防雷接地系统应满足下列要求：a）模型细化部件包括：建筑物构筑物防雷接地系统、浪涌保护器、建筑物等电位联结；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息、传感器数量及位置、采购信息、工艺流程信息等；c）信息属性参数包含：路由空间位置走向、绝缘电阻、防护等级、接地要求、绝缘水平、噪声、温度、寿命、历史维护及三维电子手册等；d）各个模型细化部件的儿何表达精度需达到W2以上，信息表达精度需达到X2以上。8消防系统8.1 实体工程交付要求8.1.1 系统主要由火灾自动报警系统、消火栓系统、消防水炮系统、自动喷水灭火系统、防排烟系统、消防应急照明和疏散指示系统、气体灭火系统、细水雾灭火系统、泡沫灭火系统、电气火灾检测系统、防火分隔设施、建筑灭火器组成。8.1.2 火灾自动报警系统火灾自动报警系统应满足下列要求：a）数据采集：通过设备远程控制接口，提供系统的软硬件运行数据、检查数据、抽检数据等，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制报警主机、电源、报警器、控制设备的启停、自检、供电等参数，并能够提供运行状态反馈数据。8.1.3 消火栓、消防水炮和自动喷水灭火系统消火栓、消防水炮和自动喷水灭火系统应满足下列要求：a）数据采集：具备流量计、压力计、设备远程控制接口，提供压力、流量、主备电源切换、控制柜运行状态等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制水泵、控制柜、主备电源、阀门等设备，并能够提供运行状态反馈数据。防排烟系统应满足下列要求：a）数据采集：具备风量计、风速计、噪声计、设备远程控制接口等，提供风量、风速、噪声和防排烟系统运行数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制送风机、排烟机、送风阀、排烟阀等设备，能够提供运行状态反馈数据。8.1.5 消防应急照明和疏散指示系统消防应急照明和疏散指示系统应满足下列要求：a）数据采集：通过设备远程控制接口和运维平台，提供电源切换、照明设备运行、蓄电池状态、控制柜运行状态等数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制应急照明电源、控制柜、蓄电池、灯具等设备的启停、电量、电源切换等操作，并能够提供运行状态反馈数据。8.1.6 气体灭火、细水雾灭火和泡沫灭火系统气体灭火、细水雾灭火和泡沫灭火系统应满足下列要求：a）数据采集：通过压力表、液位计、称重装置、设备远程控制接口，能够提供设备运转状态数据、液位、气体压力、泡沫量数据等，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制水泵、控制柜、电源供电箱的启停、压力、流量等参数，并能够提供运行状态反馈数据。8.1.7 电气火灾检测系统电气火灾检测系统应满足下列要求：a）数据采集：通过设备远程控制接口和运维平台，提供探测器、控制器、模块、监控设备的运转状态数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制主备电源切换、探测器运行、控制器和监控设备的后停、运行情况等参数，并能够提供运行状态反馈数据。8.1.8 防火分隔设施和建筑灭火器防火分隔设施和建筑灭火器应满足下列要求：a）数据采集：通过设备远程控制接口和运维平台，提供防火门、防火窗、防火卷帘门、灭火器、控制箱等设备的运转状态数据，所有采集的数据能够上传至数字化运维管理平台处理；b）设备控制：能够远程控制主备电源切换、防火门、防火窗、防火卷帘门、的启停、控制箱的运行状态等，并能够提供运行状态反馈数据。8.2 信息模型交付要求8.2.1消防系统数字化交付要求主要对交付参数和交付深度做具体规定。8.2.2火灾自动报警系统火灾自动报警系统应满足下列要求：a）模型细化部件包括：报警主机、电源、报警器、控制设备等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息及位置、采购信息、工艺流程信息等；c）信息属性参数包含：电流、电压、功率、前端探测器在线、视频图像、控制柜状态、质量、寿命、历史维护及电子手册等；d）设备模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8.2.3消火栓、消防水炮和自动喷水灭火消火栓、消防水炮和自动喷水灭火系统应满足下列要求：a）模型细化部件包括：水泵、控制柜、主备电源、阀门等设备；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息及位置、采购信息、工艺流程信息等；c）信息属性参数包含：压力、流量、主备电源切换、控制柜运行状态、质量、寿命、历史维护及电子手册等；d）设备模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8.2.4防排烟系统防排烟系统应满足下列要求：a）模型细化部件包括：送风机、排烟机、送风阀、排烟阀等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置信息及位置、采购信息、工艺流程信息等；c）信息属性参数包含：风量、风速、噪声和防排烟系统运行数据、质量、寿命、历史维护及电子手册等；d）设备模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8.2.5消防应急照明和疏散指示系统消防应急照明和疏散指示系统应满足下列要求：a）模型细化部件包括：电源切换、照明设备、蓄电池、控制柜等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置、主体位置信息、采购信息、工艺流程信息等；c）信息属性参数包含：电源切换、照明设备运行、蓄电池状态、控制柜运行状态、质量、寿命、历史维护及电子手册等；d）设备模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8.2.6气体灭火、细水雾灭火和泡沫灭火系统气体灭火、细水雾灭火和泡沫灭火系统应满足下列要求：a）模型细化部件包括：水泵、控制柜、电源供电箱、喷头、储罐等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置、主体位置信息、采购信息、工艺流程信息等；c）信息属性参数包含：设备运转状态数据、液位、管道压力、灭火剂余量、质量、寿命、历史维护及电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8.2.7电气火灾检测系统电气火灾检测系统应满足下列要求:a）模型细化部件包括：主备电源、探测器、控制器和监控设备等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置、主体位置信息、采购信息、工艺流程信息等；c）信息属性参数包含：主备电源切换、探测器运行、控制器和监控设备的运行情况、质量、寿命、历史维护及电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。8. 2.8防火分隔设施和建筑灭火器防火分隔设施和建筑灭火器应满足下列要求：a）模型细化部件包括：防火门、防火窗、防火卷帘门、灭火器、控制箱等；b）外观属性参数包含：外形尺寸、品牌、型号、型号、材质、颜色、位置、主体位置信息、采购信息、工艺流程信息等；c）信息属性参数包含：防火门、防火窗、防火卷帘门的开闭状态、灭火器状态、控制箱运行情况、质量、寿命、历史维护及电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。9智能化系统8.1 实体工程交付要求8.1.1 智能化系统包括：建筑设备管理系统、安全技术防范系统、信息设施系统等，主要对其在线状态、供电状态、传输速度、设备健康度等检测，包括数据采集和设备控制。8.1.2 智能化系统除本地控制以外，还应提供相应的控制接口，实现远程智能控制，并反馈系统实时运行状态，实现数字化运维。8.1.3 建筑设备管理系统建筑设备管理系统应满足下列要求：a）数据采集：具备互感器、智能水表、电表、设备远程控制接口和软件接口，提供电压、电流、用水量、DDC输入输出量、控制柜运行状态等，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制机电设备的启停、运转状态、能耗、服务器启停等，能够提供运行状态反馈数据。8.1.4 安全技术防范系统安全技术防范系统应满足下列要求：a）数据采集：具备温度传感器、噪音计、设备远程控制接口和软件集成接口，能够提供供电参数、环境参数和设备运转状态数据等，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制视频监控系统出入口控制系统、入侵和紧急报警系统、楼寓对讲系统、电子巡更系统及停车场（库）管理系统，能够提供运行状态反馈数据。8.1.5 信息设施系统信息设施系统应满足下列要求:a）数据采集：具备包括温湿度计、拾音器、设备远程控制接口和软件集成接口，能够提供线路运行情况、网络通讯情况、设备工作环境情况、图像显示情况等数据，所有采集的数据能够上传至数字化管理平台处理；b）设备控制：能够远程控制综合布线系统、信息网络系统、有线通信系统、无线通信系统、有线电视系统、卫星电视系统、公共广播系统、会议系统、信息导引及发布系统、时钟系统设备的启停、呼叫、运行状态，能够提供运行状态反馈数据。8.2 信息模型交付要求9. 2.1智能化系统数字化交付要求主要对交付参数和交付深度做具体规定。9. 2.2建筑设备管理系统建筑设备管理系统应满足下列要求：a）模型细化部件包括：服务器、操作站、机柜、传感器、供电电源、DDC、智能水表、电表等。b）外观属性参数包含：型号、位置信息、设备品牌、外形尺寸、运动控制、安装位置、接口类型、指示灯状态；c）信息属性参数包含：供电情况、传输速率、通讯质量、在网情况、电压、电流、功耗、温湿度、设备故障告警、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。9. 2.3安全技术防范系统安全技术防范系统应满足下列要求：a）模型细化部件包括：摄像机、云台、磁盘阵列、视频安防服务器、监视器、监控显示屏、硬盘录像机、机柜、电磁锁、读卡器、电源、速通门、防撞柱、门禁控制器、出门按钮、巡更设备、巡更点、微波红外探测器、窗磁开关、紧急报警按钮、报警模块、周界红外探测器、电子围栏、室内机、门口机、挡车杆、感应式读卡机、车牌识别摄像机、车位检测器、停车信息屏、反向寻车机等；b）外观属性参数包含：型号、位置信息、设备品牌、外形尺寸、运动控制、安装位置、盘位数量、接口类型、指示灯状态；c）信息属性参数包含：供电情况、传输速率、回传视频质量、在网情况、各方向运动状态、盘位数量、存储容量、磁盘状况、显示是否正常、存储速率、安装设备数量、温湿度、设备故障告警、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。9. 2.4信息设施系统信息设施系统应满足下列要求：a）模型细化部件包括：综合布线线路、桥架、信息网络设备、有线通信接口、无线通信设备、公共广播主机、喇叭、布线、会议显示屏、会议音响、视频会议、信息导发布屏、管理主机、时钟主机、信号接收系统等；b）外观属性参数包含：安装位置、外观尺寸、安装方式、品牌、型号、接口尺寸、输出接口、指示灯状态等；c）信息属性参数包含：供电状态、在网情况、运动状态、开闭状态、设备故障告警、传输质量、寿命、历史维护及三维电子手册等；d）各个模型细化部件的几何表达精度需达到W2以上，信息表达精度需达到X2以上。（资料性）表A.1实体工程交付和信息模型交付要求示例序号子系统运维需求实体工程交付信息模型交付实体运维数字化实现传感器和执行器安装要求固有数据运行数据几何精度信息精度1通风与空调系统送风排风系统范围包括：风机与空气处理设备、风管与配件、风阀、风口及其他空气处理设备等设备的出厂参数、图纸、工程资料等主要设备精度达到W3以上管路及附件精度达到W2以上主要设备精度达到X3以上管路及附件精度达到X2以上2检查风管，应无破损、变形、漏风情况，空调风管送冷情况下应无冷凝水结露现象风管内具备压力计和温湿度计，检测风管各管段的压力和温湿度，超过正常数值变化提示故障位置压力计、温湿度计压力传感器安装于气流流束稳定和管道的上半部位置。温湿度传感器安装于管道低点和易结露区域管道压力、温湿度数据3检查风管及联动部件，应无振动啸叫声风管内具备振动和噪声传感，检测风管各管段的振动和噪音，超过正常数值变化提示报警振动传感游、噪声计根据运维需要安装于风管各个直管段处风管振动和噪声数据表AJ实体工程交付和信息模型交付要求示例（续）序号子系统运维需求实体工程交付信息模型交付实体运维数字化实现传感器和执行器安装要求固有数据运行数据几何精度信息精度4通风与空调系统送风排风系统检查风阀，应动作灵活，联动消防风阀应处于正常状态。采用电动风阀，能够远程控制阀门开合。电动风阀电动风阀开合度数据主要设备精度达到W3以上管路及附件精度达到W2以上主要设备精度达到X3以上管路及附件精度达到X2以上5清洗回风/进风口过滤网，清除送风口灰尘滤网安装压差计，通过压差判断是否需要清理灰尘压差计安装于进/回风口压差数据6检查风管进风口、出风口的网罩及百叶，应保持完好无受损。风口配风量计，检测风量，通过数据对比判断是否受损风量计安装于进/出风口进、回风风量7检查空调送风口的风速、风温、旋流风11风向等，应无异常风管风速传感器和温湿度传感器，采集风速和温湿度数据风速计、温度计安装于出风口，风速计位于温度计前端空调送风风速、温度、风向数据8检查厨房间、卫间、圾间等排风，应保持负压状态。安装压差计采集房间的压差数据压差计采集点安装于房间内和房间外房间内外的压差数据9舒适性空调系统范围包括：风管与配件、风阀、风口、风机与空气处理设备设备的出厂参数、图纸、工程资料等主要设备精度达到W3以上管路及附件精度达到W2以上主要设备精度达到X3以上管路及附件精度达到X2以上序号实体工程交付信息模型交付子系统运维需求实体运维数字化实现传感瞄和执行器安装要求固有数
