水培蔬菜控制系统介绍.docx

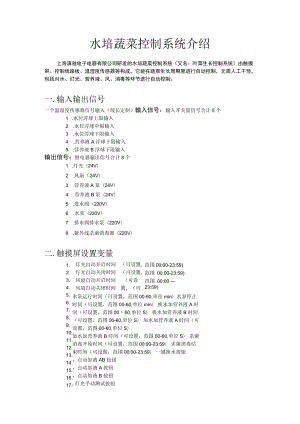

水培蔬菜控制系统介绍上海滇驰电子电器有限公司研发的水培蔬菜控制系统（又名：叶菜生长控制系统）由触摸屏、控制线路板、温湿度传感器等构成，它能在蔬菜生长周期里进行自动控制，无需人工干预，包括对水、灯光、营养液、风、消毒等环节进行自动控制。一.输入输出信号一个温湿度传感器信号输入（线长定制）输入信号：输入开关量信号合计5个1 .水位浮球上限输入2 .水位浮球中限输入3 .水位浮球下限输入4 .营养液A浮球下限输入5 .营养液B浮球下限输入输出信号：继电器输出信号合计8个1 .灯光（24V）2 .风扇（24V）3 .营养液A泵（24V）4 .营养液B泵（24V）5 .进水阀（220V）6 .水泵（220V）7 .排水阀排水泵（220V）8 .紫外线杀菌消毒器（220V）二.触摸屏设置变量1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.灯光自动开启时间灯光自动关闭时间 风扇自动开启时间 风扇自动关闭时间（可设置,（可设置, （可设置, （可设置,范围00:00-23:59)范围 00:00-23:59)范围 00:00 23:59)范围 00:00-23:59)水泵运行时间（可设置，范围00-60,单位min）水泵停止时间（可设置，范围00-60,单位min） 换水加营养液A时间（可设置，范围0060,单位S） 换水加营养液B时间（可设置，范围00-60,单位S） 加水加营养液A时间（可设置，范围00-60,单位S）加水加营养液B时间（可设置，范围00-60,单位S） 杀菌消毒开始时间（可设置，范围00:00-23:59） 杀菌消毒结束时间（可设置，范围00:00-23:59） 一键换水按钮，点动加液AB按钮，点动加液A按钮，点动加液B按钮,灯光手动测试按钮18 .风扇手动测试按钮19 .营养液A手动测试按钮20 .营养液B手动测试按钮21 .进水阀手动测试按钮22 .水泵手动测试按钮23 .排水阀排水泵手动测试按钮三.动作流程逻辑1 .灯光灯光按照触摸屏设置“灯光自动开启时间”和“灯光自动关闭时间”自动开启和关闭，循环运行。2 .风扇风扇按照触摸屏设置“风扇自动开启时间”和“风扇自动关闭时间”自动开启和关闭，循环运行。3 .水泵水泵按照触摸屏设置“水泵运行时间”运行一段时间，然后再按照“水泵停止时间”停止一段时间，循环运行。4 .点动加营养液功能按“点动加液AB按钮”营养液A泵营养液B泵同时起动，停止条件为：1“点动加液AB按钮”松开2营养液A浮球下限或营养液B浮球下限任一到位。按“点动加液A按钮”营养液A泵起动，停止条件为：1“点动加液A按钮”松开2营养液A浮球下限到位（触摸屏提示“营养液A量少，清添加！）按“点动加液B按钮”营养液B泵起动，停止条件为：1“点动加液B按钮”松开2营养液B浮球下限到位（触摸屏提示“营养液B量少，清添加！）5 .一键换水功能按“一键换水按钮”排水阀排水泵启动，此时进水阀，营养液A泵，营养液B泵，全部于关闭状态，水位下降，水位浮球上限位到低无动作，水位浮球中限位到底无动作，水位浮球下限位到低，（延时30S）关闭排水阀排水泵。同时启动进水阀，开始进水，水位上升,水位浮球下限位到顶无动作，水位浮球中限位到顶无动作，水位浮球上限位到顶，关闭进水阀，同时启动营养液A泵和营养液B泵，“换水加营养液A时间”时间到或营养液A浮球下限到位时，关闭营养液A泵，“换水加营养液B时间”时间到或营养液B浮球下限到位时，关闭营养液B泵。6 .平时运行自动加水功能平时正常运行时，水位浮球上限位到低时，无动作。水位浮球中限位到底时，启动进水阀，水位开始上升，水位浮球中限位到顶时，无动作，水位浮球上限到顶时，关闭进水阀，同时启动营养液A泵和营养液B泵，“加水加营养液A时间”时间到或营养液A浮球下限到位时，关闭营养液A泵，“加水加营养液B时间”时间到或营养液B浮球下限到位时，关闭营养液B泵。7 .杀菌消毒功能杀菌消毒按照触摸屏设置“杀菌消毒开启时间”和“杀菌消毒结束时间”自动开启和结束，循环运行。四.水培蔬菜控制系统构成1 .4.3英寸触摸屏一块2 .485通讯线一根（线长定制）3 .控制线路板一块（尺寸按实样交付）4 .温湿度传感器一个（线长定制）
