水处理--污水处理部分工艺单元结构及原理.docx

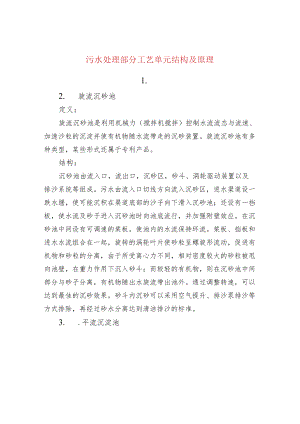

污水处理部分工艺单元结构及原理1.2. 旋流沉砂池定义：旋流沉砂池是利用机械力（搅拌机搅拌）控制水流流态与流速、加速沙粒的沉淀并使有机物随水流带走的沉砂装置。旋流沉砂池有多种类型，某些形式还属于专利产品。结构：沉砂池由流入口，流出口，沉砂区，砂斗、涡轮驱动装置以及排沙系统等组成。污水由流入口切线方向流入沉砂区，进水渠道设一跌水堰，使可能沉积在渠道底部的沙子向下滑入沉砂池；还设有一挡板，使水流及砂子进入沉砂池时向池底流行，并加强附壁效应。在沉砂池中间设有可调速的桨板，使池内的水流保持环流。桨板、挡板和进水水流组合在一起，旋转的涡轮叶片使砂粒呈螺旋形流动，促进有机物和砂粒的分离，由于所受离心力不同，相对密度较大的砂粒被甩向池壁，在重力作用下沉入砂斗；而较轻的有机物，则在沉砂池中间部分与砂子分离，有机物随出水旋流带出池外。通过调整转速，可以达到最佳的沉砂效果。砂斗内沉砂可以采用空气提升、排沙泵排沙等方式排除，再经过砂水分离达到清洁排沙的标准。3. .平流沉淀池平流沉淀池(horizontalfIowsedimentationtank)水沿水平方向流动的沉淀池。平流式沉淀池的池型呈长方形，废水从池的一端流入，水平方向流过池子，从池的另一端流出。在池的进口处底部设贮泥斗，其它部位池底有坡度，倾向贮泥斗。行车式刮泥机上设有刮渣板，下设刮泥板。行车抬起刮泥板时放下刮渣板刮浮渣，抬起刮渣板时放下刮泥板刮浮泥(扬声桥污水处理厂例外)。扬声桥外回流污泥直接从泥斗抽至一级缺氧，保证回流有足够的污泥浓度需加大刮泥机开启频次。
