合肥地方铁路施工方案.doc

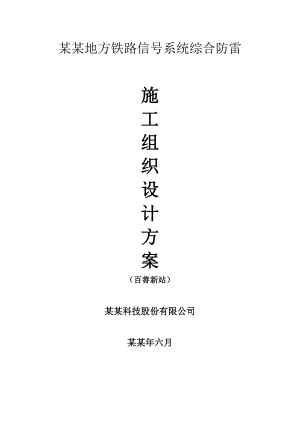

某某地方铁路信号系统综合防雷施工组织设计方案（百善新站）某某科技股份有限公司某某年六月目 录一、编制依据·······································································1二、工程概况及主要工程数量·················································2三、施工组织机构及主要人员及联系方式··································3四、工程施工方案··································································41.天网·················································································41.1避雷带···········································································41.2避雷网···········································································41.3引下线···········································································42综合地网的建设································································52.1施工内容········································································52.2施工工艺技术标准····························································53.室内接地汇集线及等电位连接线············································73.1施工内容········································································73.2施工工艺技术标准····························································74.机械室及微机屏蔽房···························································94.1施工内容········································································94.2施工工艺技术标准····························································9五、电源系统防雷技术方案····················································10六、信号设备传输线防雷技术方案···········································11七、施工进度安排及质量保证体系··········································127.1质量方针·······································································127.2质量目标·······································································137.3施工质量保证措施···························································137.3效果保证措施·································································13八、安全保证及注意事项························································13九、文明施工及环境保护························································13一、编织依据国内标准：铁运200626号铁路信号设备雷电及电磁兼容综合防护实施指导意见运基信号2007230号关于进一步加强铁路信号设备雷电综合防护管理的通知运基信号2007535号 铁路信号设备雷电及电磁兼容综合防护举例设计TB10006-99 铁路通信设计规范TB10007-99 铁路信号设计规范国际标准：IEC61024建筑物防雷IEC61312雷电电磁脉冲的防护工程概述二、工程概况及主要工程数量1、施工范围：地方铁路各站序号车站序号车站1百善镇车站22、施工任务：某某地方铁路信号系统综合防雷工程施工需完成的项目主要为： 1）安装避雷带、避雷网、引下线；2）埋设综合接地装置； 3）铺设室内接地汇集排和室内外接地引出线，信号设备接地连线； 4）计算机连锁机房安装屏蔽。三、施工组织机构及主要人员及联系方式项目经理费用结算监理单位技术负责人商务负责人工程负责人作业队3作业队4作业队2作业队1主要人员及联系方式序号姓名职务主要职责联系方式1孙伟义项目经理及工程管理整体工程管理2蒋晓东商务负责人负责商务沟通协调3张新禹项目经理助理现场总负责，协调及管理5熊学敏技术员资料管理6施工负责人现场施工管理与实施四、工程施工方案1、天网1.1避雷带：1.1.1避雷带采用直径不小于8mm热镀锌圆钢，沿屋顶周边设置一圈，在直线段不应有高低起伏及弯曲等情况；距离墙体高度0.15m;并均匀设置避雷带支撑柱，间距不大于1m。1.1.2焊接:圆钢与圆钢的焊接长度必须大于圆钢直径的6倍且无虚焊，焊点平滑无毛刺,并做防锈防腐处理,焊接处先刷防锈漆，再刷银漆，防腐层在焊点四周延伸2025mm。1.2避雷网：1.2.1在机械室的屋顶用40×4mm热度锌扁钢敷设成不大于3m×3m网格，微机室的屋顶用40×4mm热度锌扁钢敷设成不大于1m×1m网格，格交叉点焊接。每隔3米与避雷带焊接连通，安装平直牢固。1.2.2网格交叉点并用支撑柱垫高,确保避雷网与屋面（隔热层）不直接接触。1.2.3焊接，三面堆焊焊接，无虚焊，焊点平滑无毛刺,焊接处先刷防锈漆，再刷银漆，防腐层在焊点四周延伸2025mm。1.3引下线：1.3.1采用直径为10mm热镀锌圆钢或40×4mm热度锌扁钢，将避雷带及综合接地网连接。每两根引下线间距不得超过18米，与其它电气线路距离大于1m。条件允许的情况下，应遵循与其余接地汇接线间距大于5米，与分线盘（柜）处间距大于5米的原则。1.3.2引下线可利用建筑物的主钢筋引下，竖向主筋上部应与避雷带焊接、下部应与基础接地网焊接，露出墙体部分应做防腐处理。2、综合地网的建设2.1施工内容2.1.1在距离信号楼墙体11.5m处建设一个环型接地网2.1.2分别设置电源引入处防雷箱地线、防雷分线柜地线、微机屏蔽地线、逻辑地、安全地线5处接地汇集排,与地网单点冗余连接。2.1.3引下线、汇集线与地网的连接处设置垂直接地体。2.1.4各种接地汇集线及引下线引向地网的接点处设置永久明显用途标记。2.2施工工艺技术标准：2.2.1材料：水平接地体:40mm×4mm热镀锌扁钢，镀层不小于20-60m；垂直接地体: 石墨接地体;2.2.2埋设：深度为土质地面0.7m以下;距建筑物外墙距离1-5m之内；2.2.3防雷接地模块：a.防雷接地模块采用石墨接地体，尽量设在引下线、汇集线接地处，或与其它地网连接处。b.金属石墨接地体（垂直接地体）极间与40×4mm热镀锌扁钢可靠焊接为一个整体，“石墨接地体”相互间距2米以上，均匀分布要求垂直埋设.2.2.4.连接部分：a.按天网引下线和室内引出线的位置从地网预焊出数根扁钢在信号楼墙边(距地面高度600mm)，以方便引下线和室内引出线与综合地网连接。b.电源防雷箱、分线盘柜、微机屏蔽地、逻辑地、汇集排引出线与室外接地网连接（两根25mm2有绝缘外套的多芯铜导线，装铜线鼻、铜锣栓与地网预焊出的扁钢相连）。c.避雷带的引下线与各室内汇集排（接地汇集线）的引出线，在接地装置上的连接点间隙大于5米。2.2.5焊接：a.焊接重合长度大于扁钢宽边的2倍，三面焊接，圆钢与圆钢，圆钢与扁钢（角钢）的焊接重合长度必须大于圆钢直径的6倍，（符合2B，6D要求）焊接无虚焊。b.焊接处采用“涂沥青”方式。焊好后敲掉氧化渣，上沥青漆做防腐防锈处理。2.2.6防锈防腐：焊接处防腐层应在焊点四周延伸20-25mm，埋入地下的焊点，防腐层必须大于5mm以上.2.2.7标记: 敷设完后回填土时应分层夯实,不应夹有石块和建筑垃圾等，并埋设永久性标识“ ”(水泥地面用平行与地面的标识牌标明地网去向及用途；土质地面在上方树立好地网标桩)。3、室内接地汇集线及等电位连接线3.1施工内容3.1.1在信号机械室内分别设置电源防雷箱地线、防雷分线柜地线(含电缆屏蔽地)、微机屏蔽地线、逻辑地、及安全地线共5处接地汇集排,并分别用两根25mm2有绝缘外套的多芯铜导线与综合地网连接。电源引入处防雷箱的地线单独从配电盘处引出到地网防雷分线柜地线单独从机械室引出到地网微机屏蔽地线设置后从微机室外墙引出到地网逻辑地线单独设置后从微机室外墙引出到地网安全地汇集排沿机械室所有设备设置，从机械室引出至地网。接地汇集排的长度一般为0.15、0.5m、1m或1.5m，根据连接地线的多少选取相应的长度。3.1.2将室内电气和电子设备的金属外壳、机柜、机架、信号设备工作地、防静电接地、电缆金属屏蔽外层、保护地、防雷器地等各种裸露金属物，以最短的距离就近连接到等电位汇集排上。3.1.3室内所有防雷配线均采用阻燃线，走最直接的路径以减少配线的长度和方向变化。防雷配线与既有设备的配线分开布放，以减少相互间的电磁干扰。3.2施工工艺技术标准：3.2.1 汇集排采用30mm*3mm紫铜排，沿室内墙踢脚线上方水平明铺，离地面距离为15cm；在墙上间隔1m用螺栓及绝缘护套固定铜排。打螺栓时，检查路径是否暗埋线路。汇集排安装牢固，紧贴墙面平直不扭曲。3.2.2 控制台室、继电器室、电源室的汇集排要相互连通，不得构成闭合回路。室内跨门处等电位汇集排从地板下方通过。3.2.3 室内同一排不同的金属机架、柜之间用10mm2多股铜导线与贯通于机柜上的30mm*3mm的紫铜排栓接后，再用两根25mm2有绝缘外护套的多股铜线切地砖埋设，就近与接地汇集线连接。（以上所有连接部分都必须去漆）3.2.4 接地汇集线及接地汇集线间的连接导体、接地汇集线与地网的连接线必须与墙体、地面绝缘。3.2.5所有的连接线、接地线两端要求有去向标识的套管。3.2.6各种设备汇集排的引出线在楼外墙通过PVC管保护后与地网连接。3.2.7汇流排与汇流排之间用50mm2多股铜线连接。3.2.8汇集排连接处打磨后用三颗螺栓栓接，重合部分大于铜排宽边的2倍。各种接地汇集线铜排长度不小于500mm，均应设置用途标识，接地汇集线连接固定螺栓不小于直径8mm，与其连接的多股铜线应设去向标牌。3.2.9栓接要求：采用栓接连接时，必须使用双螺帽加垫圈（铜质或不锈钢）。铜锣栓：8×25mm铜螺栓。4、微机屏蔽房4.1施工内容 在机房建筑六面安装屏蔽层，通过电气连接形成一个完整的屏蔽笼。四面墙壁屏蔽层采用厚度不小于0.6mm的镀锌铁板制作，玻璃或木制门窗、玻璃隔断墙采用铝网。地面和天面屏蔽层采用20*0.2mm的铜箔带，焊接形成不大于600mm*600mm的网格进行屏蔽。4.2施工工艺技术标准：4.2.1镀锌铁板固定： 四面墙壁用膨胀胶粒和自攻丝将镀锌铁板钻孔水平固定在墙面上，外表面用石膏板作装饰。4.2.2门窗网：门窗屏蔽网材料采用截面积不小于3 mm2，网孔小于80×80mm的铝合金网，并利用16mm2，的软铜线与屏蔽铁板圆钢或汇集排可靠连接。4.2.3地面及顶面屏蔽网格：静电地板金属支架底部，采用20*0.2mm的铜箔带，焊接形成不大于600mm*600mm的网格。顶面圆钢网格固定于天花吊顶支架，与吊杆焊接牢固。4.2.4机房铝合金隔段和墙面圆钢网格应在上端和下端分别与顶面和地面屏蔽做等电位连接（其中金属门窗和地网、防静电地板支柱与地网、机房屏蔽与地网、机房屏蔽的任两点之间毫欧表进行测试，电阻应小于0.1欧姆）。五、电源系统防雷技术方案5.1由对雷电脉冲频谱分析可知，雷电90以上的能量都集中在100KHz以下，极易从工频电源系统中耦合进入。据统计6070的雷击事故发生在电源部分。5.2 IEC1312规定，对雷电的防护分四个梯度，交流从6KV1.5KV，直流从500V120V，根据设备的耐压及重要程度，来确定电源避雷器的级数和各级的限制电压，既防雷电过电流，又防雷电过电压。5.3根据车站信号楼的供电实际状态，必须贯彻多级配合、层层泄流的原则。选择安装我公司的TK-380/60两进六出（4路380，2路220）防雷开关箱，使用进口防雷组件和断路器，经过精心设计、专业制造而成；广泛应用于铁路信号三相供电系统，可以全面实现对雷电感应过电压和浪涌过电流的防护；电源并联防雷组件、串联断路器，确保电源系统长期可靠工作；实现了全面保护： L1-N、L2-N、L3-N的差模横向保护；L1-PE、L2-PE、L3-PE和N-PE的共模纵向保护；带有遥信、雷电计数、声光报警功能。六、信号设备传输线防雷技术方案采用防雷组合架具体措施：对所有信号机外线、轨道电路外线、灯丝报警线、站联等外线等在分线盘处加装防雷器，可根据信号设备的耐过电压能力选择合适的防雷器。信号防雷分线柜用的BVB FLM 系列防雷器内置脱扣装置，失效窗口指示，安全可靠；保证完全无漏流、续流存在；当设备工作时无论是并联还是串联均可实现在线热插拔，而对设备工作无任何影响；在防雷器因超负荷损坏时，自动脱扣，使防雷器与主线路断开，保证设备的正常运行，同时提供劣化显示及遥信报警（已预留遥信报警采集口）。6.1信号机外线防雷站内出发信号机、进站信号机、预告信号机及调车信号机所有去线、回线，在室内分线盘上它们对应的端子上，每线加装一个BVB FLM -220防雷器，作纵向保护。当雷电侵入时,防雷器件起动,保护了后了其后的设备。6.2灯丝报警、站间联系电路外线防雷灯丝报警线，在室内分线盘上它们对应的端子上，每线加装一套BVB FLM-120防雷器，作纵向保护。站间联系电路，每线在室内分线盘处加装一套BVB FLM-120防雷器进行纵向防护。6.3轨道电路防雷6.3.1室内轨道电源的防雷每个咽喉一对向室外送电轨道电路电源，在室内分线盘上它们相应的端子上，给每对电源线加装一套BVB FLM-220电源防雷器作纵横向保护。当雷电侵入或线路感应过电压时,线间防雷器件起动,保护了后了其后的信号设备。6.3.2室内发送与接收端防雷电码化区段：每个发送与接收端在分线柜处分别安装一套BVB FLM-380防雷器进行纵横向防护。非电码化区段：每个送端分线柜处安装一套BVB FLM-220防雷器，受端安装一套BVB FLM-60防雷保安器进行纵横向防护。 七、施工进度安排及质量保证体系序号车站工期序号车站工期1百善站视房建进度及设备安装情况而定27.1：质量方针：精品立世，和谐自然，以人为本，创新发展7.2：质量目标：工艺先进，指标优良，布局合理，安装牢固。消灭较大以上质量事故，最大限度控制一般质量事故。力争单位工程零缺陷。竣工文件详实，清晰，整齐，满足铁道部，上海铁路局和宁杭客专铁路公司档案管理有关要求。7.3施工质量保证措施由专业施工队伍严格按照以上“防雷工程技术方案”规范进行施工施工完分项中的一部分工程后，首先由我公司所派技术人员进行自验合格后，报相关监理进行现场确认检查签字工程施工的隐蔽部分提前48小时上报相关监理，经监理确认检查合格后方可进行隐蔽施工施工过程中的焊接工艺必须由取得“焊接与热切割作业证”的人员进行作业我公司派有技术人员及施工组长在现场全程监督及指导施工，保证施工过程中的每一个步骤符合相关技术标准7.4效果保证措施所用材料均有取得质量保证书及合格证严格按照铁运铁运200626号铁路信号设备雷电及电磁兼容综合防护实施指导意见、运基信号2007535号 铁路信号设备雷电及电磁兼容综合防护举例设计和通号（2008）的有关技术规范施工综合地网接地电阻值保证不大于1欧姆，如接地电阻值达不到可采取相关措施确保接地电阻不大于1欧姆 八、安全保证及注意事项：1、楼顶施工特别注意附近的高压电力线，引下线施工中注意高空作业保护。2、地网开挖沟特别注意防护地下埋设的各种电缆光缆。3、室内机械室、电源室、及微机室的施工中注意防火和各种工具对设备及线缆的损伤。4、加强与甲方（电务段）人员的沟通及配合工作。5、严禁盲目蛮干施工,杜绝违章操作。九、文明施工及环境保护：1、注意施工文明，文明施工，注意防火防电。2、对周围环境保护，做到施工后不留工业垃圾，对环境保护认真对待。
