吉林小区高层住宅楼及地下车库项目模板工程施工方案(附示意图).doc

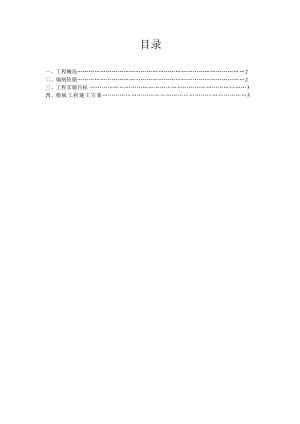

目录一、 工程概况2二、 编制依据2三、 工程实施目标 3四、 模板工程施工方案5第一章 工程概况序号项 目内 容1工程名称某某国际花园三期一标段工程61、64、65、67号楼及88、90号地下车库工程2建设单位某某某某房地产开发有限公司3设计单位某某省关东建筑设计院有限责任公司4监理单位某某省中鼎建设项目管理有限公司5勘察单位某某市同兴勘察有限责任公司6施工单位某某十三局集团有限公司7建设地点某某汽车经济技术开发区长沈路2488号8建筑总面积62641.239承包方式施工总承包10使用功能公建及住宅11结构形式现浇钢筋混凝土框架结构、剪力墙结构及断肢剪力墙结构第二章 编制依据1某某国际花园三期一标段工程61、64、65、67号楼及88、90号地下车库工程图纸。2中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准。3某某省建设厅和某某市建委有关建筑工程管理、市政管理、环境保护等法规及规定。4我单位有关质量管理、安全管理、文明施工管理规定。5现场和周边环境的实地踏勘情况。6相关主要标准、规范、技术规程和规范性文件等。第三章 工程实施目标1工期目标：某某年8月26 日开工， 2015 年9 月30日竣工，历时765天。2质量目标：满足图纸、合同文件的要求。3安全施工目标：确保施工安全，杜绝伤亡及火灾、机械事故。4管理目标：优化资源配置，优化施工组织，合理安排施工，确保保质、保期完成项目施工。第四章 模板工程施工方案一、模板设计方案根据本工程混凝土构件尺寸，为减少工程中非实体部分的消耗，降低周转材料的租赁费用，综合考虑进行如下模板设计方案：施工部位模板设计材料使用备注基础底板外侧采用砖胎模。标准砖地下室柱方柱采用可调定型钢模板及20厚木模板木模板顶板梁采用碗扣架支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁快拆体系加固木模板顶板采用钢管架支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁钢管加固木模板外墙内墙地下室外墙、内墙采用20厚木模板，现场拼装成定型大模板，阴角配制阴角模，模板拼缝处作成企口，并粘贴密封条以防漏浆。木模板楼梯采用钢管支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁快拆体系加固木模板地上框架柱方柱采用可调20厚木模板木模板顶板梁采用钢管架支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁快拆体系加固木模板顶板采用钢管架支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁快拆体系加固木模板楼梯采用钢管支撑体系，面板为20厚木模板，主次龙骨为50×100木枋，使用梁快拆体系加固木模板二、模板工程施工组织首先由技术部门对模板的形式进行选择，并作技术分析，然后进行成本分析，对其进行经济性优化。模板形式选定后，由技术部门作模板方案。材料部门负责模板厂家的选择，进行招标采购。模板进场后由技术、材料联合检验，出现不合格品分析原因，如方案有错误及时调整并进行修改。进场模板检验合格后由技术部门进行交底，施工班组负责落实实施并且负责对模板的存放和保修。施工完毕后，由材料部门负责清点退场。三、主要部位模板施工（一）地下室底板底板外模采用370砖胎膜，因此底板垫层施工时，长度和宽度加大400×2=800mm,在800mm区域砌370砖胎膜，底板施工缝留设在距底板顶面上300mm处，此300mm高导墙混凝土随底板混凝土一起浇筑，浇筑前留设钢板止水带。导墙模板采用木模板，50×100木枋作为背楞，支撑为可调式钢管（见下图）。浇筑完导墙砼后，待砼强度达到4MPa后拆除导墙模板。基础底板变标高底板施工基础底板的降板处周圈采用木模背方木，钢管、U托加固，底部使用同基础底板相同强度等级的预制混凝土块（间距1.5m）支撑模板底部。（四）地下室外墙、内墙地下室外墙采用18mm厚竹胶板，现场拼装成定型大模板，阴角配制阴角模，模板拼缝处作成企口，并粘贴密封条以防漏浆。1、 工艺流程安装前准备一侧墙模吊装就位安装就位另一侧墙模板清扫墙内杂物安装斜撑插入穿墙螺栓穿墙螺栓穿过另一侧墙模调整模板位置紧固穿墙螺栓验收模板与相邻模板连接斜撑固定2、施工要点（1）支设前模板底部板面应平整，沿墙体边线向外3-5mm贴好海绵条，检查墙体模板编号，检查模板是否清理干净，门窗洞口模板及预埋件是否安装到位。（2）用塔吊将一侧大面墙模板按位置线吊装就位，安装斜撑调整至模板与地面呈75°左右，使其稳定座落于基准面上，并进行临时固定。（3）安装穿墙或对拉螺栓和支固塑料套管，将模板内部清理干净。（4）以同样的方法就位另一侧墙模板，使穿墙螺栓穿过模板并在螺栓杆端戴扣件和螺母，然后调整两块模板的位置和垂直，与此同时调整斜撑角度，合格后，固定斜撑，紧固斜撑，紧固全部穿墙螺栓的螺母。（5）采用同样的方法安装相邻模板及角模，模板安装完毕后，全面检查扣件、螺栓、斜撑是否紧固、稳定，模板拼缝及下口是否严密。（6）模板采用钢管支撑体系，地下室外墙、对拉螺杆应在中间加焊50×50×3的止水片钢板，止水片钢板要满焊。其形式如下图： 为避免割除螺杆时在墙上留下的痕迹影响砼效果，封模时在螺杆两端穿上40×40×18mm木塞子，木塞子净间距为墙厚两倍木塞子厚，砼浇注完后取出木塞子，墙上将会留下弧形凹坑，割除螺杆时将氧割伸入到凹坑内，螺杆割除完后用高强度等级1：2.5加微膨胀剂水泥砂浆添坑。内墙对拉螺杆外套PVC套管，砼浇注完后拆出螺杆，既不用割除螺杆，又可将螺杆进行周转使用。（7）支撑系统采用48钢管加U型托斜撑，在斜撑钢管中部设横向钢管及反拉钢管一道。在楼（底）板上预埋18地锚，斜撑钢管与地锚通过扫地杆相连。（五）框架柱模板框架柱模板采用可调钢模板，并采用木模板加以辅助。本工程层高类型较多，各层框架梁亦不尽相同，因此施工柱模板进行局部加高处理，保证混凝土能够一次浇筑成型。可调截面柱模板施工。采用厚度为8mm的无柱箍可调截面定型钢模。使用该种模板，整体刚度好，平整度高，连接简便，无拼缝、刚度大，砼外观质量能得到很好的保证。用塔吊进行钢柱模的吊装施工，操作工艺简单，工作效率高。柱（剪力墙）模板支撑示意图：（六）梁、板模板施工梁和顶板模板均采用采用碗扣架支撑体系，面板为15mm厚竹胶板，主次龙骨为50×100木枋，使用梁快拆体系加固，这种模板表面光洁，硬度好，周转次数较高，混凝土成型质量好。支撑采用模板早拆体系，当同条件养护的混凝土强度达到设计强度的50%时，即可拆去大部分模板和顶撑，只保留部分支撑不动，直到混凝土强度完全达到设计强度拆除，这样可加快模板和架料的周转。梁、板模支设时需按规范及设计要求起拱。梁侧龙骨采用50×100木枋，钢管加固，当梁高大于600mm时，梁侧采用12对拉螺栓。50×100木方15厚多层板16工具式螺栓(穿梁设套管)梁底主楞100×100木方，纵向间距为900mm。梁宽结构楼板梁高1、 工艺流程弹1m线、搭设满堂脚手架(底部垫木枋)调整梁底钢管标高安装梁底模安装顶撑并调平安装梁侧模摆设主次龙骨铺设楼板模板支撑架加固2、施工方法（1）楼板模板施工前应先弹1m线，根据1m线搭设碗扣脚手架；碗扣架立杆下垫好短木枋，放好梁位置线，采用吊线坠的方式将位置线引至钢管架上。（2）调整梁底钢管标高，调平后，铺设梁底模，梁底模两侧用扣件锁紧，防止梁底模跑位。（3）梁钢筋绑扎完毕后，封梁侧模，梁侧模应落在梁底模上，同时安装U型托，调整板底碗扣架高度以满足层高要求。（4）铺设梁主次龙骨，按配置方案将模板摆放好，模板拼缝要严密，楼板模板压在梁侧模上。（5）跨度大于6m的梁，底模按照梁跨度的3起拱；悬挑梁梁端头起拱高度为悬挑部分长度的5；跨度大于4m的板，底模按照梁跨度的3起拱；当悬臂板跨度大于1.5m时，板底模起拱高度为悬挑部分长度的5。（6）梁板模板支撑采用碗扣式脚手架，设三道水平连接杆件，立杆在梁的位置进行调整。梁板模板支模示意图如下图。梁模快拆支设示意图楼板支撑系统均采用48钢管碗扣式脚手架，梁下支撑经计算确定。考虑楼层较多及需分层施工，支撑配置三个标准层用量，梁板模板配制2个标准层用量。将模板分部位进行编号，并涂刷非油性脱模剂，确保模板的周转次数。3、梁、板模板施工注意事项（1）搁置木方时应立放并拉通线调平上表面；（2）板模用水平仪测量调平，整个板面上水平高差控制不大于8mm；（3）模板必须完整不得有漏洞、破损、起皮，接触面平整同时要均匀涂刷隔离剂；（4）模板接面用手刨刨平，确保支模时接缝要严密，防止漏浆造成混凝土表面蜂窝麻面。（七）楼梯模板井筒处楼梯施工在同部位井筒剪力墙施工完毕后两层开始进行。楼梯模板的支设采用封闭式支模，采用15mm厚竹胶板板，普通钢管架支撑，M12对拉螺栓拉固，即斜梯段支底模、（梯井）侧模，踏步封立板及面板，整个斜梯段模板形成封闭整体，以斜板与楼板、休息平台等平板交接处作为混凝土浇捣口。沿斜板纵向设两道钢管木枋支撑踏步板，横向间隔1.0m用双钢管配12对拉螺栓锁紧，在每级踏步面板上钻两个直径为14mm孔作混凝土浇捣排气孔用。楼梯踏板模板采用钢管支撑体系，面板为15mm厚竹胶板，主次龙骨为50×100木枋，使用梁快拆体系加固。楼梯施工缝留在本层楼梯平台跨中三分之一处。楼梯模板施工前应根据实际层高放样,先支设平台模板,再支设楼梯底模板，然后支设楼梯侧板，底模板超出侧模2-3cm。先在侧板内侧弹出楼梯底板厚度线和侧板位置线，侧模、踢步模板和踏步模板按图加工成型，现场组装。为了保证踏步板一次成型，踢步模板下口背枋倒45度角，便于铁抹子收光。为确保踏步线条尺寸的准确，踏步板的高度必须与楼梯踏步的高度一致，放样时，须预留出装修面层的厚度。楼梯模板支撑体系采用钢管加U型托斜撑，中间设横向拉杆一道。（八）后浇带模板本工程地下部分狭长，设有多条后浇带。后浇带处模板采用木模，木模按钢筋间距转眼，以便垂直后浇带的钢筋穿过，两个后浇带模板用木方对撑，止水条槽先行预留，在后浇带区域混凝土浇筑前在预留槽内安装止水条，待浇筑混凝土完毕后拆除方木。见下图：地下室外墙后浇带在结构施工完毕后外侧砌筑砖模，回填夯实。施工后浇带混凝土时用组合钢模组拼，钢管、方木、U托等加固。顶板后浇带模板使用竹胶板，方木及碗扣架钢管支撑。梁、板后浇带两侧两排支撑在后浇带混凝土浇注完毕，并达到规范要求的强度后方可拆除。四、模板安装拆除注意事项（一）模板安装组合钢模板施工时支撑体系要安装牢固，无松动现象，板缝拼缝紧密，不变形不漏浆。螺栓及“U”型卡、“3”型卡均应按设计要求安装到位。大模板、组合钢模板所有板缝必须设置海绵条防止漏浆，同时也不得出现海绵条嵌入墙内的现象发生。穿墙螺杆必须穿齐、拧紧，模板斜撑加固到位。模板在合模前必须经过隐检合格，并且相关专业负责人在联检单上签字后方可合模。吊装大模板上，模板不得碰撞或挂上已绑扎好的墙体钢筋。模板拼装时注意角模与大模板缝隙不能过大，连接必须牢固，防止混凝土跑浆。模板下口在绑扎钢筋前就必须提前用水泥砂浆找平，在其达到一定强度后方能上大钢模。模板内外必须清理干净，上人平台清理干净，绑扎牢固。大模板上口与钢筋间采用加钢筋架的方法固定，确保在浇筑混凝土的过程中，钢筋保护层尺寸的准确。板与墙面、板与板之间必须粘贴海绵条，并拼缝严密，不得有漏浆现象。在施工过程中注意方木和胶合板的选用，支顶板模板时，按建筑1m线或墙体50线弹出顶板下皮线，按线支摸；楼板靠墙洞口处应增加一道支撑，保证支撑能起作用。铺设方木时应注意方木的选择，规格必须一致。铺设木胶板时注意调整标高，楼板起拱时应严格检查。（二）模板拆除1、模板拆除条件模板拆除均要以同条件混凝土试块的抗压强度报告为依据，填写拆模申请单，项目技术负责人签字后方可生效执行。（1）侧模：在砼强度能保证表面棱角不因拆除模板而受损坏后,方可拆除。（2）底模：构件跨度大于8m的砼强度达到设计强度的100%后，方可拆除。构件跨度小于8m的砼强度达到设计强度的75%后，方可拆除。2、模板及支撑体系拆除方法（1）模板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆非承重模板，后拆承重模板，先拆纵墙模板后拆横墙模板，先拆外墙模板，再拆内墙模板。（2）板模拆除方法为：将旋转可调支撑向下退100mm，使龙骨与板脱离，先拆主龙骨，再拆次龙骨，最后取顶板模。待顶板上木料拆完后，再拆碗口架。（3）拆除大跨度梁板模时，宜先从跨中开始，分别拆向两端。当局部有砼吸附或粘接模板时，可在模板下口接点处用撬棍松动，禁止敲击模板。（4）拆模时不要用力过猛，拆下来的材料要及时运走，整理拆下后的模板及时清理干净，按规格分类堆放整齐。（5）后浇带模板及支撑体系在主体施工阶段不得拆除。（6）拆除时要注意成品保护，拆下后的模板及时清理干净，按规格分类放置整齐。五、模板维护与管理（一）使用注意事项1、墙、柱模板及梁侧、梁底模板等预先制作的模板，应进行编号管理，模板分类堆放，以便于使用。2、模板安装及拆除时，信号工到场指挥，起钩或落钩应轻起轻放，不准碰撞，不得使劲敲砸模板，以免模板变形。3、加工好的模板不得随意在上面开洞，如确需开洞必须经过模板技术主管同意。4、木模板根据尺寸不同分类堆放，需用何种模板直接拿取，不得将大张模板锯成小块模板使用。5、拆下的模板应及时清理，如发现翘曲、变形、应及时修理，损坏的板面应及时进行修补。6、水平结构模板支设后刷水溶性脱模剂。竖向结构采用覆膜木模板，使用前应刷水溶性脱模剂；采用大钢模支设时，使用前刷油性脱模剂。（二）木模板的维护1、木模板应放在室内或干燥通风处，露天堆放时要加以覆盖，模板底层应设垫木，使空气流通，防止受潮。2、拆除后的模板应将模板面上的混凝土清理干净，将留在上面的钉子起出。并分类堆码整齐。（三）钢模板的维护1、钢模板到达现场后，分类进行堆放。2、钢模板存放应搭设脚手架，将模板靠在架子上，并应刷一层薄薄的机油，以防模板生锈。3、钢模板拆除后，应及时进行清理，清除表面的混凝土，如发现板面及背楞变形，应及时进行修整。4、模板的连接件，配件应及时进行清理检查，对损坏、断裂的部件要及时挑出。5、暂时不用的零件应入库保存，分类管理，以备更换。六、模板施工质量标准预埋件和预留孔洞允许偏差(mm) 位 置规范允许偏差（mm）项目允许偏差预 埋 钢 板 中 心 线33预埋管、预留孔中心线33预 埋 螺 栓 中 心 线外 露 长 度 位 置2+10、02+5、0预 留 洞 中 心 线105截 面 内 部 尺 寸+10、0+5、0现浇结构模板安装的允许偏差(mm)部 位规范允许偏差项目允许偏差轴线位置52底模上表面标高105截面内部尺寸:基础±10±5墙、梁+4/-5+2/-3层高垂直: 全高 5米 全高>5米6823相临两板面高低差21表面平整（2米以上）32大墙体模板安装的质量标准（mm）序 号检 查 项 目规范允许偏 差项目允许偏差检 查 方 法1模 板 垂 直332m靠尺2模 板 位 置22钢尺量测、验线3上 口 宽 度22钢尺量测、验线4模 板 标 高±10±5水平仪测量拉通线5后立口洞口上平高度+20、-5+5、-5尺 检6后立口垂直及洞口宽度±10±52m靠尺及尺检竹胶板的质量要求木模板的翘曲度1%木模板的尺寸公差长度±3mm厚度12±0.6mm对角线5mm拼缝缝隙最宽处1.0mm板 边 缺 损10mm木模板加工的质量要求检 查 内 容允许误差（mm）边 长2弯曲（通长）3扭 曲无方木过刨质量要求检查内容允许误差（mm）长 度2宽 度2对 角 线4边缘平直2边缘毛刺无
