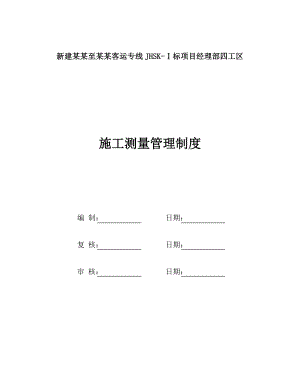

新建某某至某某客运专线JHSK-标项目经理部四工区 施工测量管理制度编 制： 日期： 复 核： 日期： 审 核： 日期：目录第一章 总则1第二章 组织机构1第三章 测量组职责13.1 明确职责，各尽其职13.2 加强沟通，通力协作23.3 加强研讨，以变应变23.4 注重测量放样的直观性、明确性、有效性和不可替代性23.5 技术交底制度，简明扼要33.6 坚持好桩位的复核与控制点周期性和阶段性复测制度33.7 工区测量组职责33.8 测量员岗位职责4第四章 施工放样管理制度4第五章 沉降观测管理制度55.1 沉降观测岗位职责55.2 沉降观测职责分工5第六章 测量资料管理制度7第七章 测量仪器管理制度77.1 仪器保存77.2 仪器运输87.3 操作保养规程87.4 测量用具的使用保养107.5 测量仪器档案的建立10第一章 总则为加强工区测量管理，提高工作效率，使测量工作制度化、规范化，完善“三级复核制”的测量工作办法，明确职责；对测量仪器的使用、维护、停用和报废进行控制，保证测量仪器的准确度、精密度、正常使用寿命、操作人员安全以及为产品质量符合要求提供有效证据；更好完善资料的记录、保存及归档；特制定施工测量制度。第二章 组织机构为适应铁路建设需要，项目经理部实行测量三级管理模式，由局精测队带领，在项目经理部、处指挥部、各分队设测量小组。局 精 测队测量组织机构示意图一 处 精 测 组四工区测量组测 量 二 小 组测 量 三 小 组测 量 四 小 组测 量 五 小 组测 量 六 小 组测 量 七 小 组测 量 八 小 组测 量 十 小 组测 量 九 小 组测 量 一 小 组第三章 测量组职责3.1 明确职责，各尽其职隧道测量技术工作不仅仅是测量人员的事情，而是测量和现场技术人员相互密切配合才能完成好的一件事，是一件涉及技术业务和技术管理的贯穿项目全过程的一项工作。首先要坚持做好资料的交叉计算和互检制度，就是要求用于施工过程测量放样的资料必须经过测量人员与主管技术员的平行独立计算并经相互复核无误和签认后才能做为现场测量放样数据。测量人员要依据签认复核好的资料准确施测，科学有效地反映到施工现场，对测量数据的准确性和控制点布设的有效性负责。技术人员要参加与测量放样过程，以保证施测过程及结果最方便地满足现场和施工过程监控的需要，不得出现测量人员完成现场测量业务后还得回过来给技术人员进行现场交底的现象。3.2 加强沟通，通力协作测量工作是直接为现场施工和质量监控服务的，是控制工程质量最直接和明确的依据。因此现场技术人员和测量人员必须加强沟通，通力协作，不得出现扯皮、推诿现象，要相互支持，相互理解，共同控制好工程质量。技术人员要及时把自己的意图和要求达到的目的告诉测量人员，以方便工作，避免无效劳动；测量人员的施测结果要反映技术人员的要求，并在测量过程中提出建设性意见和建议，以达到更方便施工和监控。对测量的数据结果测量人员和技术人员要一起分析，共同研究、判定工程质量的受控程度及需要采取的对策，共同完成质量的监控工作。质量监控和交底工作是包括测量人员在内的全体技术管理人员共同的职责和义务。3.3 加强研讨，以变应变施工过程是千变万化的，控制质量的措施和手段也会随着现场的变化而进行调整，要及时把变化的情况告知彼此，相互交底。诸如，工序衔接出问题，要及时调整预留沉降量、初期支护体系的相关参数等。还有，对于隧道开挖的超欠挖现象，测量和隧道技术人员要根据前一循环掘进和断面参数进行分析，结合围岩状况及时调整炮眼间距、装药量、单循环钻爆深度等，以达到有效控制隧道超欠挖，不要机械地、被动地进行工作。3.4 注重测量放样的直观性、明确性、有效性和不可替代性现场施测的点位要显眼、明确、方便识别和使用，更要保证其准确性。在洞内要埋设好中桩，边墙上要标识好里程及标高控制好监控点。每循环掘进前测量和技术人员要把周边眼所在轮廓线和周边眼的位置用油漆标识在掌子面上，不得任由施工作业人员自行布设炮眼和确定开挖断面，以确保隧道净空尺寸和超欠挖现象的有效控制。3.5 技术交底制度，简明扼要现场测量交底是针对现场施工人员的，要把施工中需要注意的和坚持的要求写的浅显易懂和直观化，严禁采取给作业队交底时只画几个断面图或写几个标高数据的类似做法，致使交底不到位，不方便施工人员使用；此外，还要坚持现场直接交底和与施工人员的交流工作，确保施工人员理解和明白技术人员的要求和达到的目的。3.6 坚持好桩位的复核与控制点周期性和阶段性复测制度指导施工的控制桩点在施工过程中容易被破坏而失准，如洞内埋设的中桩，要经常性的进行复核，其周期最长不得超过一个月。分布在管区的导线点、加密的控制点同样要进行周期性的复测，每半年必须要进行一次，有特殊需要时可根据需要随时进行，确保导线点、控制点的有效性。3.7 工区测量组职责3.7.1 工区测量组在业务和技术上，归处测量组领导，协助处测量组及局精测队搞好日常测量管理工作。3.7.2 负责工区测量组内部测量体系的建立和有效运作，保证测量工作正常开展。3.7.3 负责工区管段内的二等水准网复测协助工作、协助测量组完成本管段的交接桩及CPI、CP的复测工作，负责CPI、CP及二等水准网的维护管理。3.7.4 负责完成管段内施工控制网加密及复测；负责沉降观测监测网的建立及复测；负责CP的建立及复测工作的协助。3.7.5 负责沉降观测日常工作、方案编写、数据整理，负责编写评估申请报告。3.7.6 负责管段内施工测量日常放样工作。3.7.7 配合本管段测量监理的工作，按规范和监理要求，做好现场测量和资料报验工作。3.7.8 负责与相邻管段签定共用控制点协议书，并协同完成接头处共用点的联测和数据对比、确认工作。3.7.9 按要求做好测量竣工资料的收集、整理和归案工作。并根据项目经理部和项目部测量组的要求及时上报归案资料。3.7.10 完成并定期上报本单位的测量仪器设备台账、仪器鉴定证书、测量人员台账、人员资质证书等资料。3.7.11 积极参加测量技术培训、技术交流等活动，促进测量人员技能技术的提高。3.8 测量员岗位职责3.8.1 在工区测量组的领导下，认真执行国家有关铁路建设方针、政策，执行行业规范、规程。3.8.2 认真学习测量知识，熟练掌握基础理论和实际操作技能。3.8.3 不断提高服务意识，服从工作安排。3.8.4 积极参加各种技术培训，不断提高自己业务水平。3.8.5 司仪员负责仪器正确使用，严格按照规范操作，做好仪器的日常保养。3.8.6 记录员负责做好记录，记录要准确、字迹清晰，并做好记录本的编号、妥善保存。3.8.7 前后视人员认真做好前视、后视工作，不得擅自离岗。3.8.8 测量资料员必须设置专职资料员，专人专管。3.8.9 各类资料入库时，应将文件分类编目、整理、保管，并留存相对应的电子版。3.8.10 资料的保存注意防火、防潮、防磁、防蚀、防鼠。3.8.11 用于管理资料的计算机须专人专用，要随时备份，定期用独立硬盘备份。3.8.12 严格履行借阅制度，重要文件或资料必须由领导批准方可借阅。3.8.13 对过期资料应及时更换或销毁，并严格履行相关手续进行处理。如有丢失、损坏应及时记录、报告。3.8.14 遵守文件资料的保密制度，做好保密工作。第四章 施工放样管理制度4.1 全面了解设计意图，认真熟悉与审核图纸，认真校核轴线的结构尺寸、高程关系是否吻合。4.2 放样前内业资料的计算实行复核制度，且至少用两种以上的计算方法进行校算。4.3 测量放样前必须选择配置相应精度等级的测量仪器。 4.4 根据各分项工程验收标准和施工现场的实际条件的不同制定相应的施工测量方案，选择满足精度要求的施工放样方法。4.5 必须严格审核测量原始计算数据的准确性，坚持测量放线与复核计算工作同步校核的工作方法。4.6 现场放样定位工作执行自检、互检合格后再报验的工作过程。 4.7 要对所用的控制点进行认真复核，对控制点在确定无误后，方可开始施工放样。采用GPS RTK法进行测量放样时，必须要选择第三点作为检查点。4.8 测量放样时，做好测站记录，将测站信息和放样数据详细准确的记录，记录必须字迹工整，禁止涂改，内容完整。4.9 放样工作完成后，对所放样的点，必须进行相对几何尺寸的检查。4.10 测量人员应向现场技术人员以书面形式进行交底，签字存底。4.11 如需监理单位验收的项目，必须填写统一的施工监理用表，将自检成果上报监理，并申请监理复核验收。4.12 填写的申请报验表和检验批必须字迹清晰工整，填写内容准确完全，签名完整，申请报验的测量资料必须齐全，数据准确可靠，编码统一规范。第五章 沉降观测管理制度 5.1 沉降观测岗位职责5.1.1 沉降观测由工区经理部总工牵头负责，分二级管理，工区测量组是区段沉降观测工区沉降观测管理机构，负责日常的管理。各分队测量组是沉降观测实施单位，服从、协助工区测量组的管理，工区总工是工区沉降观测总负责人。5.1.2 工区测量组下设沉降观测管理组，具体督促和指导各施工沉降观测工作的开展。各分队成立沉降观测组，负责各区段沉降观测工作的具体实施。5.2 沉降观测职责分工5.2.1 工区测量组沉降观测管理组是全工区沉降变形观测的管理主体和技术支持方，严格按有关规范、设计文件及总指要求，督促各工区做好各项施工过程中的沉降变形观测工作。5.2.2 工区沉降观测组对全工区各分队的沉降观测的机构设置、人员和仪器设备配置、观测措施和观测过程等进行监督、控制和管理。5.2.3 工区沉降观测组严格按沉降观测的技术要求，审查和监督全工区的沉降观测工作具体实施过程和观测频次，保证沉降观测成果质量。5.2.4 工区沉降观测组指导和服务各分队沉降观测工作的实施过程，积极协助各施工分队解决沉降观测过程中出现的问题。5.2.5 工区沉降观测组对各分队沉降观测数据和资料管理进行检查，并收集汇总，以确保沉降观测基础资料的完备性。5.2.6 工区沉降观测组积极与建设单位、设计、监理单位联系，保证各分队沉降观测工作的顺利进行。5.2.7 工区沉降观测组完成项目经理部下达的其他与沉降观测相关的任务。5.2.8 各分队沉降观测组是沉降变形观测的实施责任主体，必须严格按有关规范、设计文件及总指要求做好各项施工过程中的沉降变形观测工作，并对数据的真实性负责。5.2.9 各分队沉降观测组按沉降观测工程量的需要，配置足额的人员和仪器设备，保证沉降观测工作的顺利完成。5.2.10 各分队沉降观测组负责编制沉降变形观测技术方案，报工区测量组审核，测量组修改确认后，报监理审批。5.2.11 各分队沉降观测组当天工作完成后，及时的整理观测数据，如发现异常数据，立即进行复核，分析原因。5.2.12 为保证精度，执行人员、仪器、线路、基准点基本固定的原则。5.2.13 在沉降观测工作中，接受工区测量组沉降观测组的指导，开展各分队管区内的沉降观测工作。5.2.14 各分队沉降观测组负责本管段沉降监测网的建立、维护和复测工作；并及时提交相关成果资料。5.2.15 各分队沉降观测组负责设置沉降观测点，进行沉降观测，并及时向工区测量组沉降观测组汇报变形观测进展情况。5.2.16 各分队沉降观测组做好资料的上报、签认工作。5.2.17 各分队沉降观测组按要求做好沉降监测资料的整理和归档工作，做好定期上报沉降观测资料。5.2.18 各分队应建立测量资料室，必须备有专用沉降变形观测资料文件柜。5.2.19 负责基准点、工作基点和沉降观测点等观测设施的保护及被破坏后的及时修复。第六章 测量资料管理制度6.1 工区测量组资料管理室作为工区测量资料管理机构，负责全工区范围内各分队具有查考利用价值的测量文件、资料的收集、整理和归档，并根据工区要求，结合测量资料管理的特性研究制定测量资料管理工作的计划，制定测量资料管理的指导性文件。6.2 为确保测量成果质量的可追溯性，各分队测量组需配置专职资料员，认真做好每天的测量成果资料的整理和归档工作。6.3各分队测量组应建立测量资料室，要有专用测量资料文件柜及专用资料档案管理计算机，电子文档资料定期备份。6.4 测量资料的报送和下发，各分队测量组应建立资料报送单或签领单，并执行相应的交接签字手续。6.5 测量成果资料入库存档时，建立文档记录资料，并将文件分类整理，以便查阅。6.6 所有的存档测量资料，必须在存档前认真检查，确认无误后方可存档。存档资料必须使用施工和监理用表标准格式，对于标准格式中没有涉及的用表或资料格式，及时上报工区测量组，由工区测量组和监理协商后，下发统一的资料格式，不得自行编制。6.7 未经领导同意，不得随意将测量成果资料提供给不相关单位或人员。第七章 测量仪器管理制度7.1 仪器保存 仪器应存放在通风、干燥、温度稳定的房间里。各种仪器均不可受压、受冻、受潮或受高温，仪器柜不要靠近火炉或暖气管、片。储存仪器时，特别是在夏天，应保证温度在一起说明书上表明的范围之内。注意防止未经许可的人员接触仪器。7.2 仪器运输仪器长途运输时，应切实做好防碰撞、防震及防潮工作。装车时务必使仪器箱正放，不可倒置。测量人员携带仪器乘坐汽车时，应将仪器放在双腿上抱在怀中，或背起来以防颠簸震动损坏仪器。7.3 操作保养规程 7.3.1 仪器负责人必须精通仪器，必须遵守仪器生产厂家列出的安全须知，能向其他使用者讲述仪器的操作和安全防护知识并进行监督。 7.3.2 不可自行拆卸、装配或改装仪器、 7.3.3 操作前应先熟悉仪器。一切操作均应手轻、细心、动作柔稳。 7.3.4 仪器开箱前，应将仪器箱平放在在地上。严禁手提或怀抱着仪器箱子开箱，以免开箱时仪器落地摔坏。开箱后注意看清楚仪器在箱中安放的状态，以便在用完后按原样安放。 7.3.5 仪器自箱中取出前，应松开各制动螺栓，提取仪器时，用手托住仪器基座，另一只手握持支架，将仪器轻轻取出，严禁用手提望远镜和横轴。仪器及所用附件取出后，及时合上箱盖，以免灰尘进入箱内。仪器箱放在测站附近，箱上不许坐人。7.3.6 测站应尽量选在容易安牢脚架，行人车辆少的地方，保证仪器及人员安全。安置脚架时，以便于观测为原则，选好三条腿的方向，高度与观测者身高相适应。7.3.7 安置仪器时，应确保附件（如脚架、基座、测距仪、连接电缆等）正确地连接，安全地固定并锁定在其正确位置上，避免设备引起机械振动。千万不要不拧仪器的固定螺栓就将仪器放在脚架平面上，螺栓松了以后应立即将仪器从脚架上卸下来。7.3.8 仪器安置后，必须有人看护。7.3.9 转动仪器前，先松开相应制动螺栓，用手轻扶支架时仪器平稳旋转。当仪器失灵或者有杂音等不正常的情况出现时，应首先查明原因，妥善处理。严禁强力扳扭或拆卸、锤击而损坏仪器。仪器故障不能排除或查明时，要向有关人员声明，及时采取维护措施，不应继续勉强使用，以免仪器损坏程度加重或产生错误的测量结果。7.3.10制动螺栓应松紧适当，应尽量保持微动螺旋在微动形成的中间一段移动。7.3.11 在工作过程中，短距离迁站时先将仪器各制动螺栓旋紧，物镜朝下，检查连接螺栓是否牢固。然后将三脚架合拢，一手挟持脚架于肋下，另一手紧握仪器基座置仪器与胸前。严禁单手抓提仪器或将仪器扛在肩上。抱着仪器前进时，要稳步中速行走。若需跨越沟谷、陡坡或距离较远时，应装箱背运。7.3.12 观测结束后，先将脚螺旋和各制动、微动螺旋到正常位置，用镜头纸轻轻除去仪器上的灰尘、水滴等。然后按原样装箱，将各制动螺旋轻轻旋紧，检查附件齐全后轻合箱盖，箱口吻合后方可上锁，若箱口不吻合，应检查仪器各部位状态是否正确，切不可用力强压箱盖，以免损坏仪器。7.3.13 仪器应尽量避免日晒、雨淋，烈日下或者在雨中测量时，应给仪器打伞。7.3.14 仪器尽量避免在雨中使用，如必须使用时，时间不要太长，使用后要及时擦干水分，放在阴凉处晾干后装箱，不可放在太阳光下暴晒。7.3.15 仪器清洗前，先吹掉光学部件上的灰尘。不可用手触摸物镜、目镜、棱镜等光学部件的表面。清洗镜头时，要用干净、柔软的布或镜头纸进行擦拭。如有必要，可稍微蘸点纯酒精（不要使用其他液体，否则会破坏仪器部件）。7.3.16不要用仪器去直接观测太阳，这样不仅可能损坏测距仪或全站仪的内部部件，也有可能或造成眼睛受伤。7.3.17雷雨天进行测量工作，将冒着受雷击的危险，因此雷雨天不要进行野外测量。7.3.18 激光导向仪不可用眼睛直接观测激光束，也不要让激光束对准其他人。7.3.19使用金属水准尺、对中杆等装置在电气设备如电缆附近工作时，应与电气设备保持一定的距离，遵从有关电气安全方面的规定。7.3.20仪器从温度低的地方安置到温度较高的地方时，仪器表面及其光学部分将产生水汽，可能影响到观测，可用镜头纸将其轻轻擦去；也可以在使用前将仪器用衣服包住，使仪器温度尽快与环境温度相适应，这样，水汽会自动消除。7.4 测量用具的使用保养7.4.1 钢卷尺：使用中不可抛掷、脚踏或车轧，以免折断或劈裂。在街市道路上量距时，应设专人护尺。钢尺由尺盘上放开后，应保持平直伸展，如有扭结或打环，应先解开而后拉紧，以防折断。为保护尺上刻划及注记不被磨损或锈蚀，携尺前进时应将尺提起，不要拖地而行。钢尺尽量避免接触泥、水，若接触泥、水后应尽量擦干净，使用完毕后尺面需涂、凡士林油，再收入卷盘中。7.4.2 皮尺：量距时拉力要均匀适当，不要用力过大，以免拉断。使用中避免接触泥水、车轧或折叠成死扣，如受潮或者浸水时应及时将尺面由尺盘中放出，晾干后在收拢。7.4.3 水准尺、花杆、脚架、尺面刻划应精心保护，以保持其鲜明清晰。使用过程中不可将其自行靠放在电杆、树木或墙壁上撒手不管，以避免倒下摔坏。塔尺使用完毕后，应将抽出的部分及时收回，使接头处保持衔接完好。扶尺时不得用塔尺底部敲击地面，以保持塔尺零点位置精确可靠。暂时不用时，应平放在地面上，不许坐在水准尺、花杆及脚架上。也不许用以上工具抬、挑物品。对于木质测量工具来说，使用及存放时还应注意防水、防潮，以免变形。7.4.4 垂球：不可用垂球尖在地面上刻划，也不可将垂球当作工具敲击其他物体。7.5 测量仪器档案的建立7.5.1 档案内容包括：仪器履历书、说明书、台账、校准记录、计量校准书、故障及维修记录。7.5.2 工区测量组长负责测量仪器档案资料的上报。每年12月5日前、新购仪器半个月内上报公司工程部统一建档。
