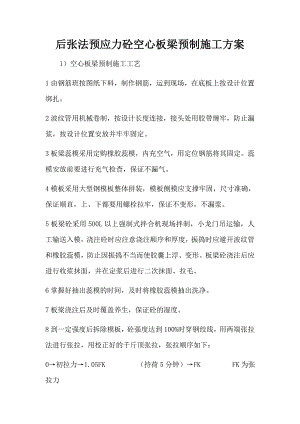

后张法预应力砼空心板梁预制施工方案.doc

后张法预应力砼空心板梁预制施工方案1）空心板梁预制施工工艺1由钢筋班按图纸下料，制作钢筋，运到现场，在底板上按设计位置绑扎。2波纹管用机械卷制，按设计长度连接，接头处用胶带缠牢，防止漏浆，按设计位置安放并牢牢固定。3板梁蕊模采用定购橡胶蕊模，内充空气，用定位钢筋将其固定。蕊模安放前要进行充气检查，保证不漏气。4模板采用大型钢模板整体拼装，模板侧模应支撑牢固，尺寸准确，保证顺直，上、下都要用螺栓拉牢，保证不变形，不漏浆。5板梁砼采用500L以上强制式拌合机现场拌制，小龙门吊运输，人工输送入模，浇注砼时应注意浇注顺序和厚度，振捣时应避开波纹管和橡胶蕊模，防止因振捣不当而使胶囊上浮、变形。板梁砼浇注后应进行收浆抹面，并在定浆后进行二次抹面、拉毛。6掌握好抽出蕊模的时间，及时将橡胶蕊模抽出洗净。7板梁浇注后及时覆盖养生，保证砼的湿度。8到一定强度后拆除模板，砼强度达到100%时穿钢绞线，用两端张拉法进行张拉，用校正好的千斤顶张拉，张拉顺序如下：0初拉力1.05FK     （持荷5分钟）FK     FK为张拉力张拉采用应力和伸长量双控。当伸长量超过设计值6%时，应松张预应力，查明原因重新张拉。张拉初值控制在10-25%之间，取10%为拉力，预应力钢材伸长量为初拉力以后测得的伸长量，加初应力时推算伸长值。如有滑丝、继丝应按规范规定处理。压浆机应能制造合格稠度的水泥浆，压浆机必须能以0.7MPa的常压连续作业。压浆停止时，压浆机要照常循环并搅拌。在泵的全部缓冲板上应装上1.0mm标准孔的筛式滤净器。压浆孔道应保持压力。压浆必须充满所有的波纹管。张拉、压浆后按要求封锚，用龙门吊将板梁吊至存梁场。2）预应力空心板梁安装吊装前对桥位现场进行认真地平整压实。板梁安装采用架梁机吊装,用轨道车运梁。板梁安装注意梁体位置摆放准确，支座安装正确，并使支座与板梁接触密实牢固。A、 拟采用双导梁吊梁，双导梁由军用贝雷桁片拼制而成，构造筒图见双导梁安装空心板梁示意图。B、 根据设计图纸在桥头路基拼装双导梁C、 采用卷杨机滚筒拖拉双导梁就位D、 在桥头引道和导梁上铺高枕木及轻枕E、 梁场T梁横移，采用走板、滚筒、手拉葫芦的方法将空心板梁横移至双导梁纵向位置。F、 空心板梁由平车钢轨运输至双导梁尾部喂梁G、 双导梁将空心板梁吊装至墩台上，由走板、滚杠、手拉葫芦牵引至设计位置，进行全幅安装，安装顺序为（见双导梁安装空心板示意图）H、 铺设已架孔梁上枕木、钢轨。I、 第二孔吊梁方法与第一孔相同，依此类推。空心板梁吊装后要支撑牢固，并连接起来。后张法预应力砼空心板梁预制工艺图 底模铺设 现场检查 钢筋下料成型 钢筋绑扎及波纹管安设 工厂定制 安装蕊模 支模板 现场检查砼拌和运输 浇筑混凝土 试块制作 抽出蕊模 试块检测 养生 拆模板 钢铰线下料 穿钢铰线 张拉 压浆 灰浆配置 封端 试块制作 吊运 试块检测双导梁安装大梁施工工艺图 测量放样、定出支承线 拼装导梁、龙门架 安装卷场机 铺设桥头枕木、轨道 卷场机牵引导梁到第一孔 吊装上平车、卷扬机拖梁上桥 桥上龙门架起吊、横移梁就位 导梁位置的梁先放置于两侧梁上 循 拖移导梁到前方第二孔 环安装导梁处的梁 作 铺设桥上枕木、轨道 业卷场机牵引导梁到第二孔
