唐坊镇龙凤嘉苑工程施工现场临时用电施工组织设计.doc

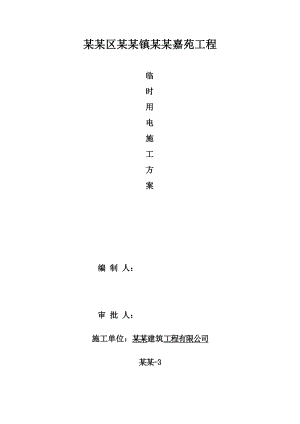

某某区某某镇某某嘉苑工程临时用电施工方案 编 制 人： 审 批 人：施工单位：某某建筑工程有限公司某某-3临时用电施工方案一、编制依据：1、施工现场临时用电安全技术规范2、建筑施工安全检查标准3、河北省建筑施工安全检查标准实施细则二、工程概况1、本工程为某某房地产开发有限公司所建某某嘉苑工程，由唐山恒立建筑设计有限责任公司设计,场地类别为类,地基基础设计等级为丙级,抗震设防烈度为8度分组第一组,建筑抗震设防类别为丙级,结构安全等级为二级,结构设计使用年限为50年，地下防水等级为一级，屋面防水等级为二级，建筑耐火等级地下为一级，地上为二级。 建设地点在某某镇派出所北侧。1010#-1012#楼建筑层数为地下1层，地上6层，建筑总高度为17.7m。总建筑面积为25000m2。2、用电为380/220V供电设置，现场设备用电和施工照明用电。三、负荷计算：序号设备名称功率（KW）数量（台）合计功率（KW）备注1QTZ40塔吊3531052搅拌机5.5316.53卷扬机7.5322.54切断器5.515.55电焊机213636钢筋弯曲机4287振捣器1.5238平板振捣器2.212.29打夯机2.212.2因照明设备较少，以设备用电的10%计算P=1.1×0.5×0.8×233.6/（0.85×0.6）=201.54KW四、配电线路设计，导线截面计算：1、从建设单位提供电源至总配电箱，使用50mm2的铜线，从总配电箱引出四路，一路引至塔吊，其余三路引至二级配电箱，从各分配电箱引至各开关箱。2、导线截面计算：引至总配电箱供电距离为150M，铜线电压损失为5%S=0.8×201.54×150/（77×5）=63mm2采用S=75 mm2铜线其它分配电箱采用40 mm2铜线五、配电装置安装技术措施1、电缆敷设方法： 电缆埋于室外自然地面以下600mm处，并在电缆上下均匀铺设50mm厚的细砂，然后覆盖砖作保护，电缆引出地面时，自地面以下200mm至配电箱一段采用阻燃聚氯乙烯塑料护套管防护。移动配电箱，随脚手架穿塑料管保护敷设。2、电器设备的设置应符合以下要求（1）同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关的上侧。（2）开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。（3）分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。（4）配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。（5）配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口和出线口设在箱体底面，进出线口处加护套。（6）配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设。配电箱的外壳均作保护接零。3、室内配线（1）室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5M。（2）室内配线所用导线截面不小于2.5M2，铜线截面不小于1.5M2。（3）室内灯具不得低于2.4M，如低于2.4M必须使用安全电压。（4）室内各处接头必须用分线盒保护好。（5）场区照明采用2000W白炽灯（防水弯灯）和1000W的碘钨灯,照明灯距地3.0m，开关采用防水拉线开关。碘钨灯金属外壳作保护接零。4、室外配电箱（1）配电箱周围应足够两人同行的空间。不得堆放任何妨碍操作，维修物品。不得有灌木、杂草。（2）配电箱内的工作零线应能过接线端子板连接并应与保护零线端子板分设。（3）配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带电部。配电箱的下底与地面的垂直距离为1.4M，移动式配电箱下底与地面的垂直距离为0.8M。 5、未尽事项按建筑电器安装图集及现行规范施工。六、安全用电技术措施 1、凡现场施工用电，一律采用三相五线制，做好重复接地，设备作好保护接零。 2、线路禁止使用老化、绝缘性差的电线，严禁乱拉乱扯，线路架设要牢固，确保安全。 3、配电箱一律做好防潮、防雨，并作好接零保护。 4、电动施工机械和手持电动机械的负荷线选用无接头的多股铜芯橡皮护套软电缆。5、安装维修拆除临时用电工程，必须由电工完成，其它人员不得擅自施工。6、购置的设备必须符合相应的国家标准、专业标准和安全标准。执行专人专机负责制，定期检查、维修。施工现场临时用电每周查一次（漏电保护器每月试测一次）。七、施工现场电器防火措施 1、导线必须按设计截面选用，严禁超负荷使用，对焊机、电焊机和塔吊三者不能同时使用。各种导线的接头要接扎牢固，并做好绝缘，以防接触不良增大电阻发生火灾。2、配电箱、开关箱附近禁止堆放物品，尤其是易燃物品。3、使用对焊机、电焊机时，周围严禁堆放易燃物品，并设专人监护，附近备齐防火设备。4、施工现场严禁使用电炉子、电褥子，使用碘钨灯时要与易燃物隔开500mm的安全距离。5、施工现场要发现有火情要及时报警。
