商住楼工程基坑土方开挖施工方案#天津#框剪结构.doc

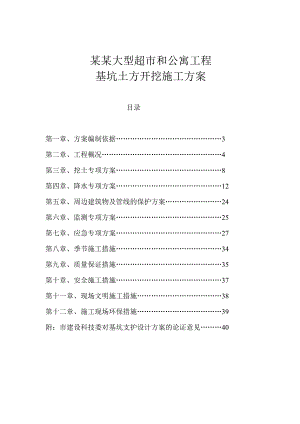

某某大型超市和公寓工程基坑土方开挖施工方案 目录第一章、方案编制依据3第二章、工程概况4第三章、挖土专项方案8第四章、降水专项方案12第五章、周边建筑物及管线的保护方案24第六章、监测专项方案25第七章、应急专项方案27第八章、季节施工措施34第九章、质量保证措施35第十章、安全施工措施37第十一章、现场文明施工措施38第十二章、施工现场环保措施39附：市建设科技委对基坑支护设计方案的论证意见40第一章、方案编制依据l、相关文件1.1由某某大学设计院设计的某某大型超市和公寓工程基坑支护设计图纸；1.2市建设科技委对基坑支护设计方案的论证意见；1.3地质勘察报告2、工程采用的有关国家及地方的规范、规程3其它 IS09001质量管理体系、IS014000环境管理体系、OSHMS18000职业支全卫生管理体系标准，我单位质量、环境及职业安全卫生管理手册、程序文件及其支持性文件。第二章、工程概况 1、工程概述 工程名称：某某大型超市和公寓项目 工程位置：某某区太平街与新开南路交口 建设单位：某某安冶置业有限公司 监理单位：河北鸿泰工程项目咨询有限公司 施工单位：中国建筑第二工程局有限公司 某某大型超市和公寓项目处于某某区中心地带，北临太平街，东至新开南路。地下室共两层，总建筑面积m2，商业建筑面积60074 m2，其中地上43920m2，地下16154m2;公寓建筑面积45600 m2，地上部分共分两栋塔楼，地上29层，地下两层，建筑总高度97. 85米；结构形式为框架核心筒结构；工程桩为钻孔灌注桩。 2、周边环境情况 基坑环境平面图：本工程位于某某某某区太平街与新开南路交口，工程现场三面邻接市政道路，南侧为居民楼。居民楼层数为三层，砖混结构。 本工程北侧管线为给水管，埋深0. 6m，距基坑边1.6m; DX电信，埋深0.95米（空管），距基坑边18.8; DX电信，光埋深0.26米（空管），距基坑边19.3；SP输配水管，铸铁DN200埋深0.87米，距基坑边22.8；HS雨污合流，砼C400埋深1.27米，距基坑边25.2；DX电信，铜120X120 1孔埋深0.70米，距基坑边28. 6m。2.llm侧管线为给水管，埋深0. 6m，距基坑边2.llm; DX电信，光埋深0.21米，距基坑边5.92; SP输配水管，铸铁DN150埋深1.00米，距基坑边6.49;GB，光100X200 2孔埋深0.75米，距基坑边7.35m; DX电信，光200X100 2孔埋深0. 57米，距基坑边8.38m; HS雨污合流，砼800埋深2.77米，距基坑边15m; YS雨水，砼0300 0乳埋深2.25米，距基坑边19m; LD路灯，铜100X100 0.38kV l孔埋深0.40米，距基坑边21m。2.Om东侧管线为给水管，埋深0. 6m，距基坑边2.Om; GD供电，600X600 9孔埋深1. 42米，距基坑边14. 5m; DX电信，240X240 4孔埋深0.46米（空管），距基坑边18. Im; DX电信，铜光960X360 22孔埋深0.46米，距基坑边20m; LD路灯，铜 l孔埋深0.40米，距基坑边21. 3m。开挖前对可能受影响的建筑物、地下管线作进一步检查，提前布设记号、做好记录。 施工现场已设置围墙封闭，本工程拟在施工现场北侧设8m门楼式大门，西侧设8m无门楼式大门，东侧设6m门楼式大门。大门两面均用中建CI标识涂刷。并设置一个能同时冲洗二辆车的洗车槽（4m*14m），在各大门旁设置三级沉淀池，基坑四周设置排水沟及集水井。现场西侧、东侧大门为出土出入口。 现场东侧设置统一临时办公区，生活区设置于场地以外的区域。 临时水、电源 现场临水接入点位于施工现场的北侧。 临电接入点位于本场区西侧。 3、基坑支护设计概述 基坑总延米长约为568M，本工程基坑围护体系采用B=800mm厚两墙合一地下连续墙，兼做地下室外墙，混凝土强度设计等级为C40，抗渗等级S8，混凝土添加CFA-CF抗裂防腐防水剂。水平支撑体系采用两道钢筋混凝土支撑形式，两道支撑中必标高分别为-3. 500m、-8. OOOm。两道钢筋混凝土腰梁的中心标高同支撑的中心标高。竖向支撑系统采用角钢格构柱结合钻孔灌注立柱桩的组合立柱形式，钢立柱采用4L160×12角钢拼接而成。±0.00相当于大沽高程2.25m，现场自然地面整平后相当于大沽高程1. 25m相当于相对标高-1. OOm，基础底板面设计相对标高标高为-11. Om，除局部落深区外，裙楼区域基坑开挖深度为11. OOm，主楼区域基坑开挖深度为12. 20m。本工程出土量大，场地狭窄，围墙离基坑外边线很近。地处某某区中心地带，周围环境对基坑开挖影响较多。4、工程地质水文地质条件描述 (1)地层分布规律及土质特征 场地地貌单元为冲一海积平原地貌，第四系沉积物巨厚。 依据某某市地基土层序划分技术规程（DB/T29-191-2009）及本次勘察结果，该场地埋深100.0米深度范围内，缺失第新近坑底淤积层、第故河道洼淀沉积（Q43Nal）层及第湖沼相沉积(Q431+h)层。 本次勘察揭露深度范围内地层分属第四系全新统，土层特征及分布规律现按自上而下的顺序描述如下： 人工填土层(Qml) 。素填土：褐色，干至湿，松散状态；以粘性土为主，顶部多夹建筑垃圾。该层分布稳定，填垫年限小于10年，层厚1. 203. 50米，层底板高程0.721. 77米。 河床河漫滩相沉积层(Q。3al) ，粉质粘土：黄褐色，呈软塑状态；具锈染，土质不均，顶部粘性高，底部粉质含量高多夹粉土。该层分布稳定，层厚0. 702. 30米，层底板高程一1.360. 47米。该层在14、24、74、84、144、208、354、364、42“、494孔地段缺失。 浅海相沉积层( Q42I-) ，粉土：灰色，湿，呈稍密状态；具水平层理，土质不均，夹粉质粘土薄层。该层分布稳定，层厚2. 50N5. 00米，层底板高程-2. 44-1.1l米。标准贯入击数为712击。 。淤泥质粉质粘土：灰色，呈流塑状态；具水平层理，土质不均，多夹粉质粘土薄层。该层分布稳定，层厚4. 306. 80米，层底板高程-6. 74-4. 15米。 。粉质粘土：灰色，呈流塑状态；具水平层理，土质不均，夹粉土薄层，。该层层厚0. 802. 20米，层底板高程-12. 08-9. 83米。该层在364、494孔地段缺失。 。粉土：灰色，湿，呈中密状态；具水平层理，土质不均，夹粉质粘土薄层。该层分布稳定，层厚1. 103. 30米，层底板高程-13. 28-10. 71米。标准贯入击数为1318击。 。粘土：灰色，呈软塑状态；土质不均，夹粉质粘土薄层。该层分布稳定，层厚1. 303. 50米，层底板高程-15. 14-13.1 1米。 沼泽相沉积层(Q。lh) 粘土：浅灰色，呈软塑状态；项部薄层泥炭层，土质不均，夹粉质粘土薄层。该层分布稳定，层厚1. 204. 80米，层底板高程-17. 45-15. 63米。 河床河漫滩相沉积层( Q41al) 某某大型超市和公寓工程基坑土方开挖施工方案 粉土：灰黄色，湿，呈密实状态；具少量锈染，土质不均，夹粉质粘土薄层。该层分布稳定，层厚2. 104. 90米，层底板高程-21. 43-17. 69米。标准贯入击数为2029击。 河床河漫滩相沉积层( Q3eal) 粉质粘土：黄褐色，呈可塑状态；具锈染，土质不均，夹粉土层。该层分布稳定，层厚0. 903. 40米，层底板高程-23. 53-21. 14米。 。粉砂：黄褐色，饱和，呈密实状态；土质不均，夹粉土，主要成分石英、长石等。该层分布稳定，层厚3. 006. 30米，层底板高程-26. 14-23. 34米。标准贯入击数为4050击。 。粉质粘土：黄褐色，呈可塑状态；具锈染，土质不均，夹粉土层。该层层厚0. 702. 10米，层底板高程-29. 88-28. 63米。该层仅在64、84、104、124、284、294、324、36#、474、494孔地段出露。 。粉土：黄褐色，湿，呈密实状态；具锈染，土质不均，夹粉砂层。该层分布稳定，层厚2. 406. 90米，层底板高程-31. 33-28. 53米。标准贯入击数为4250击。 。粉质粘土：黄褐色呈软塑状态；具锈染，土质不均，夹粉土层。该层分布稳定，层厚1. 104. 90米，层底板高程-36. 32-32. 49米。 滨海潮汐相沉积层(Q。dmc) ，粘土：灰色，呈可塑状态；含有机质，夹粉质粘土薄层。该层分布稳定，层厚1. 006. 00米，层底板高程-38. 31-35. 63米。 。粉质粘土：灰色，呈可塑状态；含有机质，土质不均，夹粉土层。该层分布稳定，层厚2. 106. 00米，层底板高程-42. 60-40. 03米。 河床河漫滩相沉积层(Q。cal) ，粉质粘土：浅灰色，呈可塑状态；土质不均，夹粉土层。该层分布稳定；该层层厚3. 305. 50米，层底板高程-46. 94-44. 34米。 。粉质粘土：灰黄色，呈可塑状态；土质不均，夹粉土层。该层分布稳定，层厚3. 006. 20米，层底板高程-51.17-48. 50米。 浅海滨海相沉积层(Q。6m) ，粉砂：灰色，饱和，呈密实状态；含姜石，土质不均，夹粉土层。该层分布稳定，层厚3. 005. 00米，层底板高程-55. 11-53. 34米。 河床河漫滩相沉积层(Q。aal) 。粉质粘土：灰黄色，呈可塑状态；土质不均，砂粘混杂局部夹粉土薄层。该层分布稳定，层厚为1. 809. 80米，层底板高程-58. 40-56. 54米。 。粉砂：褐黄色，饱和，呈密实状态；土质不均，含少量锈染及云母，夹粘性土团块。该层分布稳定，揭露厚度3. 805. 90米，层底板高程-66. 99-63. 25米。 。粘土：褐黄色，呈可塑状态；土质不均，局部夹粉土薄层。揭露厚度3.005. 20米，层底板高程-70. 89-68. 85米。 滨海三角洲相沉积层(Q：3mc) ，粉砂：灰色，饱和，呈密实状态；土质不均，夹粘土团，主要成分石英、长石等。揭露厚度3. 5010.2米，层底板高程-75. 61-71. 95米。 。粉质粘土：灰色，呈可塑状态；土质不均，粘性较大。揭露厚度2. 70米，层底板高程-84. 70米。 。粉砂：灰色，饱和，呈密实状态；土质不均，夹粉土薄层，主要成分石英、长石等。揭露厚度9. 80米，层底板高程-87. 40米。 。粉质粘土：灰色，呈可塑状态；含有机质，土质较均，粉质含量较高。该层未揭穿，揭露厚度1. 80米。 地质剖面图及图层分布与基坑标高的对应关系图：(2)水文地质特征1)地下水位勘察期间测得场区地下水初见水位埋深1. 102.20米（相应大沽高程-0. 51-0. 34米），稳定水位埋深为0.801. 90米（相应大沽高程-0, 21-0. 04米）之间。场区浅层地下水分为潜水（埋深18.3米以上）和承压水（埋深18. 732.0米）两个含水层组。 潜水含水组 潜水含水层：埋深在18.3米以浅，含水层主要由人工填土、粉质粘土、粉土、：淤泥质粉质粘土、。粉质粘土、。粉土层及。粘土层组成。潜水受大气降水及地表水体侧渗补给，以蒸发为主要排泄方式，其水位的动态变化受大气降水季节分配的影响十分明显，一般年变幅0.8米左右。 潜水含水层以下埋深在17. 322.8米段的粘土属不透水层，为相对隔水层。 承压水含水组 埋深在18. 732.0米左右，主要含水层为粉土层、，粉质粘土层及。粉砂层，其下，粘土层为相对隔水层。承压水水位动态变化受大气降水季节分配影响程度低于潜水。 抗浮设防水位 本场地抗浮设防水位可按大沽标高1. 00米进行设防。 2)地下水腐蚀性评价 根据本场地所取3组地下水水样的水质分析报告，场区地下水PH值为6.847. 78。依据岩土工程技术规范(DB29-20-2000)中规走，PH值大于6.5时，环境类型按III类评价，故本场地环境类型为III类。场区地下水属HC03Cl-Na型水。按照岩土工程勘察规范（GB50021-2001）（2009年版）地下水对混凝土腐蚀性的评价方法，经判定：本场地地下水对混凝土结构具弱腐蚀性；在长期浸水作用环境下，对混凝土结构中的钢筋具微腐蚀性，在干湿交替作用环境下，对混凝土结构中的钢筋具中等腐蚀性。 3)浅层地基土的渗透性 室内渗透性试验 本次勘察对场地埋深20米以浅土层进行了室内渗透试验，上部各土层渗透系数K值列于表3. 3-1。室内试验土层渗透系数K值统计表 表3.3-1层序及岩性底板高程（米）一般厚度（米）KK（水平）Cm/s渗透性 5土方工程施工中的重点和难点 本施工组织设计根据设计施工图和有关文件等所提出的条件、要求，制定了相关的施工技术方案和技术措施。 1)认真组织，合理安排，提前插入降水施工，加强管理，确保降水全过程高效运行，使分层土体有效固结，对减少基坑变形、提高土方开挖效率。 2)加强周边环境的监测，实施信息化施工，与土方挖的“时空效应”紧密相结合，最大限度地减小坑底的“流变”是确保基坑施工安全、保护周边环境的有效措施。 31按照“分层、分块、对称、平衡”的原则组织土方挖运，合理组织挖运土人力和机械，与出土能力相匹配，提高挖土效率；同时，做好多工种之间的穿插衔接，分段流水，蚁便加快整个地下工程的施工进度。6、施工组织管理机构、人员配置及职责一、施工准备1、合同准备第三章、挖土专项方案组织相关管理人员学习合同文本，熟悉工作范畴。2、施工技术准备熟悉图纸，准备图纸会审组织技术管理人员认真阅读熟悉图纸，领会设计意图，对施工图纸进行核实。施工图深化设计 对于设计图纸未明确而要求施工单位进行深化设计的部分，根据合同、一般专业性要求、建设及使用单位要求，精心绘制并按时提交所需施工图和节点详图，交设计单位审批。 3、施工图预算和施工预算 由合约商务部根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，以便为施工作业计划的编制、施工任务单和限额领料单的签发等提供依据。 4、技术资料准备 准备本工程施工所涉及的主要规范、规程、标准、图集等，满足现场施工各职能部门的需要。 技术内业计划 施工方案编制 组织项目部各职能部门及与本工程相关人员，编制“基坑土方开挖施工方案”作为指导本分项工程施工的纲领性文件。 施工方案评审 按照建设部危险较大专项施工方案编制及专家论证审查办法的要求，组织专家对本工程“基坑土方开挖施工方案”进行可行性评审。 编制施工进度计划 编制基坑土方开挖分项工程施工进度计划，报业主代表、工程监理审批。 技术交底 根据审批施工方案，在项目总工的主持下，对工程施工人员进行分级技术交底，使所有施工人员了解本工程的施工方法、施工中的重点和难点、施工工艺、施工进度计划等。 5、施工现炀准备 现场复核工作 与业主、管理公司及监理共同进行现场复核工作，包括现有设施状况、现场周边道路、市政设施和毗邻财产的状况、现场永久和临时用地的控制线、定位坐标和水准点等。临建设施土方开挖过程中，及时对坑槽边缘场地进行硬化，砌筑挡水台并留设排水明沟、搭设防护拦杆等。 测量放线 第一次土方开挖（支撑结构），依据测量大队交付的测量成果书、设计院提供的基坑支护结构平面图，由我单位测量小组，测放开挖控制线，撒灰线并设置“标旗”进行标记。 会同监理工程师验线。 一、工程实施目标 1、质量目标 土方开挖分项工程达到建筑地基基础工程施工质量验收规范 ( GB50202-2002)要求（6.2.4条）的合格标准。 2、工期目标 在计划工期内，完成本分项工程全部合同工程量。计划工期节点如下： 1)地下第一道腰梁、环粱及支撑土方开挖 2011年10月3日-2011年10月17日 2)地下第一道腰梁、环梁及支撑施工 201 1年10月6日-2011年10月30日 3) -8.4M以上土方开挖 2011年10月3 1日-2011年1 1月19日 4)地下第二道腰梁、环梁及支撑施工 201 1年1 1月3日-2011年1 1月27日 5) -8.4M以下土方开挖 2011年1 1月28日-2011年12月22日 3、安全文明旖工、环境和职业健康目标 严格遵守建设工程安全生产管理条例（中华人民共和国圄务院令第393号）等有关规定，杜绝死亡和重伤事故的发生。 按照公司年度环境和职业健康安全管理工作计划要求确保达到如下目标、指标： 施工期间杜绝机械设备、火灾、交通、中毒等死亡事故的发生： 年工伤事故频率控制在2以内，杜绝因工重伤及死亡事故；施工现场安全生产达标合格率100%。杜绝不合格现场。 文明工程、文明管理、文明施工。以人为本，创造干净、整齐、卫生、方便的生活条件，营造文明施工环境。争创“某某市市级文明工地”。 施工现场达到某某市建设工程文明施工管理规定的要求。 4、团结协作目标 提高服务意识，急业主之所急，想业主之所想。积极主动协调与业主、设计、监理、各专业分包单位以及政府部门的关系，营造精诚协作、积极高效、和谐健康的工作氛围，形成合力，创造精品工程。 三、施工部署 1、土方开挖的条件 土方工程施工是深基坑工程施工的重要组成部分，它不仅与工程进度密切相关，而且直接影响基坑及周边环境的安全。在不同的工况下应具备以下条件时，方可进行土方开挖工作： 1.1第一步土方开挖具备的条件（挖至-3.9m处。） (1)工程桩试验检测完毕，质量符合设计要求和有关规范规定的质量要求。 (2)基底降水时间不小于1个月，实现地下水高度在基底以下不少于500mm。 (3)灌注桩混凝土强度达到100%，保证在土方开挖过程中不出现破裂、倒塌等现象，确保安全。 (4)支护体系应经过专家论证并通过。 1.2第二步土方开挖具备的祭件（土方开挖到-8.4m处） (1)地下第一道水平支撑结构已施工完，且强度达到设计要求； (2)基坑内水位已降至垫层下不少于50cm，至少10天； (3)基坑监测反映各项指标正常。-12.Om3第三步土方开挖具备的条件（土方开挖到-12.Om处） (1)地下第二道水平支撑结构已施工完，且强度达到设计要求； (2)基坑内水位已降至垫层下不少于50cm，至少10天； (3)基坑监测反映各项指标正常。 2、土方开挖策划 本工程基坑支撑共分2个区进行开挖，具体详土方开挖流程如下： 地下第一道腰梁、环梁及支撑处土方开挖地下第一道腰梁、环梁及支撑施工土方开挖（-8.4M以上）地下第二道腰梁、环梁及支撑处施工-8.4M以下土方开挖 四、分部分项施工 1、施工测量 总体轴线定位本着先整体、后局部的原则。根据业主提供的施工蓝图，以及明确的测绘资料和有效的规划红线标志，用全站仪进行轴线定位测量。 1.1平面控制网测设 场区平面控制网布设原则： (1)平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； (2)布设平面控制网形首先根据设计总平面图，现场施工平面布置图； (3)选点应选在通视条件良好、安全、易保护的地方； (4)控制桩和水准点桩位用混凝土保护，并用钢管进行围护，用红油漆作好测量标记； (5)为避免坐标点产生位移和受到损坏，还要定期复测和校核，以此来确保测量的精度等级。 1.2首级平面控制网的布设及复测 根据总平面图利用全站仪，从高级起算点采用极坐标法在场区布测一矩型导线即1#-4#所形成的矩形，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网。 建筑物的平面控制应与首级平面控制同时进行，并要进行相互校核。首级平面控制网的精度筹级根据GB50026-2007工程测量规范要求，控制网的技术指标必须符合下表的规定。轴线控制网的指标等级 测角中误差(”) 边长相对中误差 二级 ±5 1/3 0000 本工程的坐标方格网作为轴线一级控制网，然后以此坐标网引测轴线二级控制网。把轴线二级控制点设在支护桩冠梁上，由二级网指导地下室施工。为了确保轴线的精度，应定期用一级网坐标点复测二级轴线控制点，并以此来复核桩位和基坑轴线放样。 1.3高程控制网建立 1)高程控制网的布设原则 (1)高程控制网的建立是根据甲方提供的场区水准基点，采用DS3水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件，首级平面控制网的四个角点兼作高程控制点。 (2)高程控制网的精度，采用三等水准的精度。 (3)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。 21高程控制 将测量偏差控制在规范允许的范围内(层间测量误差控制±3mm内，总高测量偏差小于15mm)，及时准确地为工程提供可靠的高程基准点，紧密配合施工，指导施工。 2、土方开挖施工 2.1开挖方法 根据本工程基坑开挖深度大、施工场地狭窄、土方量大的施工特点，合理安排施工顺序，为确保本工程施工进度，拟划分为2个施工作业区进行施工作业。为减小南侧变形及沉降，土方开挖在遵循均匀的前提下，先开挖北侧后开挖南侧。 本工程在基坑的西侧、东侧设两个出土口，每个出土口下设汽车坡道（坡率为1：8，宽8m），自卸汽车经坡道直接开到挖掘机开挖工作面装土，然后经坡道及大门运出工地。 本工程土方工程分层开挖，土方开挖分为三步进行，第一步土方开挖主要为配合第一道腰梁、环梁及支撑施工，先沿基坑周边在冠梁的位置用挖掘机分区从一区至二区自然面标高开始开挖至腰梁、环梁及支撑下皮标高-3.90m，然后按1：1.0的坡率进行放坡开挖，开挖后沿基坑一侧冠梁上用200高挡水台。 机械开挖时，槽底及地连墙周围预留200-300mm土方进行人工清理。基坑开挖后，距基坑边线300mm沿基坑周边作1200mm高的钢管进行防护，钢管刷红黄黑警示漆，钢管立杆间距1800。开挖后的土方直接运出场外。防护做法详下图：第二步土方开挖：当第一道支撑施工完毕并达到强度后，进行第二步开挖，本次开挖从自然地面开挖至-8. 40m标高，然后进行第二道腰梁、环梁及支撑施工。土方采用PC200 Im3挖掘机接力挖土的方式进行开挖。挖掘机将第二层的土挖松攒垛后，由上面的挖掘机装车运走。开挖前把出入口第一次开挖施工支撑时开挖的沟槽用土填实，第一区开挖的土方经过修道路从基坑西侧大门口出入，第二区开挖的土方经过修道路从基坑东侧大门口出入。 第三步土方开挖：当第二道支撑施工完毕并达到强度后，进行第三步开挖，本次开挖从-8. 40m开挖至-12. OOm标高，土方采用12m加长臂挖机配合1m3挖掘机接力挖土的开挖方式进行开挖。开挖前在出入口旁修建转运平台，lm3挖掘机将第三层的土挖松攒垛后，由上面的12m加长臂挖机将士装车运走。最后基坑开挖完毕后，用汽车吊将坑内的挖掘机吊出。 开挖过程中因天气原因不能继续进行开挖或暂时停工应对没有开挖土体边进行修坡处理，坡度应不大于1：4。 3.4出入口做法 在第二步土方开挖时，因施工现场出入口处支撑要有运土自卸汽车通过，为防止土方开挖过程中造成支撑受力过大，产生裂缝。在第一道腰梁、环梁及支撑施工过程中需耐出入口处支撑进行加固处理。沉淀池平面图1一l剖面图2 -2剖面大样图 3.5上下基坑通道 基坑需设置人员上下通道，坡道两侧设高度为1.2m的防护栏杆，水平杆两道，竖向间距为2m，栏杆下设180mm的挡脚板。做法如下图： 3.6土方开挖除应限时、对称、平行开挖，还应在开挖过程中随时进行1：3的放坡，土方挖至槽底及时浇筑混凝土200厚C20混凝土垫层并严格控制每块土体从开挖至垫层浇捣完毕的时间，以使浇筑的混凝土垫层与未挖土体连接一起形成底部支撑，再与钢格构柱、支撑共同左右形体整体支撑系统，以抵制外部土体产生的土压力。 3.7变形监测：冠梁施工完成后，在冠梁顶上间隔不大于20米设置一处变形观测点，开土方开挖施工中，每天进行观察，并将观测的数据进行分析整理，当发现变形趋势逐步加大、变形量超过设计变形警戒值等危险状况时，及时停止作业，上报管理、监理部门，共同分析原因，采取措施、进行处理。 4、电梯井、集水坑土方开挖 基础中有部分集水井和电梯坑，将根据设计提供的图纸进行严格施工，保证施工安全。 集水坑及电梯井的深度及支护方案按照设计图纸进行，电梯井及集水井等深2.lm差为2.lm，开挖采用放坡开挖形式，开挖坡度为1:1。 5、截桩与验桩 土方开挖过程中工程桩挖出后，立即采用风镐破桩，桩头装到自卸汽车上运走。对于试桩等长桩截成不大2m的小节后再运走由于工程桩桩顶标距离地面过大，超灌量过大，应分2次以上破除。在土方开挖进度应随进度破除过高桩头，防止在开挖过程造成桩位偏移。在前几次破除时，可不进行切割，在最后一次破桩时，应是先将桩顶标高控制点施放于每一根桩上，根据标高，先用切割机沿桩周围进行切割，切割时应控制切割深度，防止切割机切伤钢筋，一般应控制在3CM之内。 在土方开挖过程中垫层及时封闭，尽量缩短基坑暴露时间，然后会同设计单位、建设单位、桩基施工单位进行桩基验收工作，若桩位偏差较大时应立即请设计单位进行技术处理。 五、挖土方与降水井、工程桩成品保护的协调 开挖过程中工程桩的保护 土方开挖过程中必须保证工程桩不移位变形、不被挖土机碰伤。土方开挖过程中必须按土方开挖示意图所示的坡度向后退。 由于本基坑槽底淤泥质土较厚，并呈流塑状态，因此挖土采用接力挖土方式，挖土坡度及挖土高差经试开挖后，通过理论估算，依据土体稳定进行调整，防止土体滑移造成工程桩倾斜。 开挖过程中根据工程桩的位置确定放坡平台及放坡位置，严禁将工程桩置于边坡上用来挡土。 开挖过程中工程桩一旦露出桩头，立即将桩头周围的土方挖去（注意挖土机不得磁撞桩头，距离不小于30厘米），迅速减少地基地对工程桩的挤压。然后用风镐沿设计桩顶标高上lOOOmm处将桩身周圈剔细，露出钢筋将钢筋割断，桩头及时运走。 为避免扰动基土，挖土机挖至设计标高以上300mm，抄出水平标高线，钉上水平橛，留置的余土人工配合随时清理，并及时运到机械挖到的地方，用机械挖去。 在开挖前必须对挖机司机及工人进行技术交底，使其对桩四周的开挖范围有充分了解。 开挖过程中降水井的保护 土方开挖前，对土方施工队做出交底，明确降水井保护的严肃性，并制定严格的奖罚制度。土方开挖过程中对露出的降水井及时清理周围覆土，并在边缘插彩旗进行警示，避免挖掘机碾压破坏。井口临时用模板进行遮盖，避免落入泥土。六、基坑开挖安全技术措施 1防涌水涌砂措施 (1)开挖过程中对地连墙及放坡部位设专人监视，若出现少量渗漏，及时处理，先堵漏后开挖，防止渗漏点扩大。 (2)通过及时反馈的监测信息严格控制基坑开挖，边坡土方变形在允许范围内，防止边坡土方变形过大。 2防边坡失稳 (1)分段分层开挖，由上层到下层设台阶，每层开挖。 (2)在基坑四周及基坑内设置完善通畅的排水系统，及时抽排。 (3)密切观测天气预报，暴雨或大雨来临前，停止开挖，及时抽排汇入排水沟内的水，尽量减少基坑积水，确保基坑安全。 3基坑周围设置1.2米高防护栏杆。 七、支撑拆除 1支撑体系概述 本工程基坑支护采用两道水平支撑形式，水平支撑系统中腰梁截面尺寸为1400×800，环梁截面尺寸为2200×800、2000×800，支撑截面尺寸为800×700，混凝土板厚度为250。混凝土强度等级为C30。 2支撑拆除条件 (1)支撑体系拆除前已经设计同意。 (2)待整个地下室基础底板已施工完毕，并且达到设计强度的80%，可拆除第二道水平支撑。 (3)待地下室负二层顶板已施工完毕，并且达到设计强度的80%，可拆除第一道水平支撑。 (4)卿手架已搭设完毕，支撑下基础底板、墙体钢筋、后浇带已做好保护。 (5)拆除工具已准备完毕。 (6)拆除前一天开始对基坑各进行沉降观测，拆除支撑过程中每天由第三方监测单位进行观测一次，项目部随时进行观测。 3拆除顺序 3.1根据施工进度，该支撑体系首先拆除一区支撑，再拆除二区支撑。 3.2各区拆除具体施工顺序(1)在每区拆除前，先进行应力释放。 (2)应力释放点断开后，再进行大面积的破除工作。先拆除水平支撑，最后拆除格构柱。 4支撑拆除方法 (1)该工程支撑体系采用破碎锤配合风镐、錾子的方式进行拆除。破碎机械站在基坑外进行操作；对远离基坑边的水平支撑，破碎机械站在底板上进行破除，破碎机械停留的部位全部铺设橡胶垫，橡胶垫上铺设轨道。 (2)在支撑底部搭设满堂脚手架，脚手架上满铺跳板，破碎后的混凝土块及时用塔吊及300吨的吊车吊出基坑。 (3)支撑拆除前，先进行应力释放，即先局部拆除几点支撑，观察基坑变形情况，如无异常情况出现，再大面积拆除支撑。支撑拆除根据现场的实际进度情况，分段进行。 5支撑拆除安全事项 (1)支撑体系由具有资质的专业队伍进行拆除。 (2)拆除支撑必须搭设满堂脚手架，周围用安全网封闭。脚手架上严禁超载堆放混凝土块。 (3)拆除分段进行，上部拆除时，下部停止一切施工作业。 (4)拆除区域设置隔离带，并设明显标识；派专人进行巡视，禁止一切无关人员入内。 (5)每台破碎锤配备一名安全指挥员，以保证相互同时作业的破碎锤安全施工，破碎锤周围lOm工作范围内不允许育其它施工人员。 (6)每天晚上收工前，不允许有悬挑的水平支撑。 (7)拆除的只是水平支撑及环梁，冠梁严禁拆除。 (8)为保证安全，破碎后的混凝土最大体积不超过0.01m3。 (9)拆撑脚手架必须与混凝土结构施工脚手架分开，单独搭设。1、降水目的第四章、降水专项方案根据本工程的基坑开挖及基础底板结构施工的要求，本方案降水的目的为：基坑降水在土方开外前20天进行，将水位降至槽底500mm以下，以使基坑内土体较好固结，以保证土方开挖和结构正常施工； 2、指导思路 根据工程需求，本降水方案指导思路为： (1)针对中等液化及轻微液化地层，及时消除液化，保证基坑开挖顺利进行； (2)针对深基坑工程地质情况，开挖范围内多为粉质粘土、淤泥质土，渗透系数小，含水量大的特点，有效设计降水井结构，提高抽水效率。 3、基坑降水施工 基坑降水包括三部分：一是基坑开挖前的降水，保证基坑地下水位比基槽底低至少500cm;二是土方施工至设计标高处后对坑内少量明水的抽排；三是从开挖至基坑回填前的阶段，防止地表水进入基坑内。 3.1基坑降水 1)降水井点的布置 根据设计提供的基坑降水平面图，在基坑中布置72口疏干降水井，3口减压井，17口观测井。坑内疏干井采用大口径无砂砼管，井深控制在坑底以下Sm以内。两个主塔楼区域内共设三口备用减压井，减压井根据承压水头监测数据，在需要减压时开启，其余时间不得进行抽水；减压井采用钢管，减压井深度为23m。 2)基坑降水井阵水 在基坑开挖前至少20天进行降水，保证开挖作业面没有明水，并
