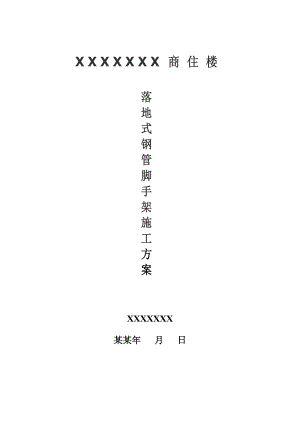

商住楼落地式钢管脚手架施工方案.doc

XXXXXXX商住楼落地式钢管脚手架施工方案XXXXXXX某某年 月 日 目 录1、编制依据52、工程概况53、施工部署63.1 安全防护领导小组63.1.1 项目管理层63.2 设计总体思路63.2.1、落地式脚手架搭设形式63.2.2、落地式脚手架搭设顺序73.3 材料要求83.3.1 钢管83.3.2 扣件93.3.3 脚手板93.3.4 安全网93.4人员准备93.5 材料准备104、构造要求及技术措施104.1扣件式钢管脚手架的构造要求及技术措施104.1.1 地层处理104.1.2 立杆104.1.3 纵向水平杆114.1.4 横向水平杆114.1.5 连墙124.1.6剪刀撑124.1.7 护栏124.1.8 安全网134.1.9 防护设施134.1.10 上人马道134.2 脚手架出入口的构造135、施工工艺145.1 工艺流程145.2 搭设要点146、安全防护166.1 洞口防护措施166.2 结构临边防护措施166.3 楼梯间防护措施166.4 防雷避电措施177、脚手架的拆除施工工艺178、安全施工技术措施188.1 材质及其使用的安全技术措施188.2 脚手架搭设的安全技术措施188.3 脚手架上施工作业的安全技术措施198.4 脚手架拆除的安全技术措施209、文明施工要求2010、落地式扣件钢管脚手架计算书22一、小横杆的计算23二、大横杆的计算24三、扣件抗滑力的计算26四、脚手架荷载标准值26五、立杆的稳定性计算28六、最大搭设高度的计算29七、连墙件的计算31八、立杆的地基承载力计算321、编制依据：1. 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)；2. 建筑结构荷载规范(GB 50009-2001)；3. 钢结构设计规范(GB 50017-2003)等规范；4. 建筑施工手册第四版；5. XXXXXXX商住楼工程建施图、结构图；6. 福建省建设工程施工现场安全防护标准2、工程概况序号项 目内 容1工程名称XXXXXXX商住楼2单位工程数量十 幢3结构形式框架剪力墙结构，地下两层地上三十层4建筑面积总面积.29m25工程地址6建设单位7设计单位8质监单位9安监单位10监理单位11材料见证检测单位12材料检测单位13施工单位XXXXXXX3、施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”的根本要求。为此项目经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：3.1.1 项目管理层项目经理： 技术负责人： 安全员： 3.2 设计总体思路3.2.1、落地式脚手架搭设形式落地式脚手架搭设采用双排立杆，搭设高度为39m。立杆横距1.0米，纵距1.5米，大横杆步距1.5米，小横杆间距0.75米，内排立杆距结构外沿30cm，小横杆伸出内、外排立杆0.1m;2步3跨设置一道连墙件与主体结构连接；一层楼层处及作业层铺设脚手板，下设兜网；脚手架外侧满挂密目网，剪刀撑距离不得超过10米。如下图：3.2.2、落地式脚手架搭设顺序落地式脚手架从室外地坪开始搭设。搭设时架子底部铺设300×50mm的脚手板作为脚手架底垫。自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆，并与立杆固定，每边竖起34根立杆后，随即装设第一步纵向水平杆（与立杆扣件固定）和横向水平杆（小横杆、靠近立杆并与纵向水平杆扣接固定），开始搭设立杆时，每隔6跨设置一根抛撑，以保持脚手架的稳定性。校正立杆垂直和水平杆水平，使其符合要求后，按4555Nm力矩拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再检查一遍构造质量，严格确保设计要求和构造质量，设置连墙件，按第一步架的作业程序和要求搭设第二步、第三步。随着搭设过程及时装设连墙件和剪力撑，装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板及架体外挂密目网，底部设平网，使整个脚手架全封闭。外脚手架几何尺寸为立杆间距1.2m，立杆步距（纵向水平杆间距）1.8m,立杆横距1.1m，横向水平杆间距不大于1m，里皮立杆距结构外皮间距250mm，连墙杆水平间距4.5m,竖向间距3.6m，采用菱形布置，采用刚性连接。外立面整个高度、长度上设置剪刀撑，当脚手架暂时不能形成封闭圈时，两端必须增加连墙杆件及横向斜撑，中间应每隔6m设置一道，由底层至顶层“之”字形连续布置。脚手架在使用过程中荷载不得超过200kg/m2。外脚手架严禁用于支顶模板及堆放材料。3.3 材料要求 3.3.1 钢管 采用外径48mm、壁厚3.5mm的焊接钢管，用于立杆、大横杆和斜杆的钢管长度为46m，用于小横杆的钢管长度为1.52m，以便适应脚手架的宽度变化。钢管应符合现行国家标准规定的3号普通钢管，钢管进场后应进行检查验收，其质量应符合碳素结构钢（GB/T700）中Q235A级钢的规定，同时，进场钢管必须保证平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。 3.3.2 扣件扣件应采用可锻铸铁制作的扣件，其材质应符合钢管脚手架扣件（GB15831-1995）的规定 。扣件不应有裂纹气孔，也不应有疏松、砂眼或其它影响使用性能的铸造缺陷。扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。进场扣件应出具出场合格证明，发现有裂缝、变形、滑丝的禁止使用。 3.3.3 脚手板 采用木脚手板，其材质应符合现行国家标准木结构设计规范中II级材质的规定，脚手板厚度不应小于50mm，长度26m，宽度2325cm，两端用直径为4mm的铅丝箍两道，锈蚀、腐朽、劈裂、有活动节子、偏楞和变形严重的脚手板禁止使用。3.3.4 安全网 安全网采用绿色密目安全网，宽度不小于1.8m，长度不大于6m，网眼不得大于10mm，材质要求为维纶、棉纶、尼龙等，并应符合国家标准，严禁使用损坏或腐朽的安全网，新网必须有产品质量检验合格证。3.4人员准备3.4.1所有架子工在上岗操作前必须通过岗位培训，持证上岗。3.4.2凡有高血压、心脏病、癫痫病、晕高及视力不佳等病症的人员，一律不得从事脚手架作业。3.4.3所有操作人员在进行施工之前，必须进行安全培训，上架操作的人员必须按要求佩戴安全带等防护用品。3.4.4从事脚手架施工人员，必须定期进行体检。 3.5 材料准备项目名称数量备注1钢管12500m2直角扣件2500个3旋转扣件500个4对接扣件120个5密目安全网3300m26木脚手板1200 m24、构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1 地层处理 底座下设置垫板，其厚度不小于100mm，布设必须平稳，不得悬空。4.1.2 立杆:立杆横距为1.1 m，纵距为1.2 m。搭设要求：立杆底部应设置底座或垫板。必须设置纵、横扫地杆，纵向扫地杆应采用直角扣件固定在距离底座以上200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础有高低差时，必须将高处的扫地杆向低处延长两跨与立杆固定，立杆接长除顶层顶步采用搭接外，其余各层各部接头必须采用对接接头，对接接头需错开布置：两个相邻接头不得设置在同一步内，同步内隔一根立杆的两个相邻接头在高度方向错开得距离不小于500mm，各接头的中心至主节点的距离不得大于500mm；顶层顶步若为搭接接头，搭接长度不得小于1m，采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm,立杆高处檐口上皮1.5m。 立杆的全高垂直偏差不得大于75mm。4.1.3 纵向水平杆：内、外侧步距为1.8m。搭设要求：纵向水平杆设置在立杆内侧，优先采用6m钢管，长度不小于3跨，纵向水平杆采用对接扣件，并应符合下列规定:两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主节点的距离不大于500mm。 同一排大横杆的水平偏差不大于该片脚手架总长的1/250，且不大于50。相邻步架大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载。4.1.4 横向水平杆：间距不大于1m。应贴近立杆位置，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间根据需要铺脚手板处增加12根，主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，作业层上的非主节点处的横向水平杆设置在跨中，等间距设置。横向水平杆均应采用直角扣件固定在纵向水平杆上。4.1.5 连墙件：连墙件采用刚性连接，垂直间距不应大于层高，并不应大于3.6m、水平间距为4.5m。连墙杆用48的钢管，它与脚手架、建筑物的连接采用直角扣件。在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结，在楼梯间处与混凝土墙体拉结。在顶板上两框架柱间中点处，距结构外皮1.5m处预埋直径不小于16的钢筋，用48钢管与脚手架可靠拉结。在脚手架的转角处，在框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙件。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点(距主节点的距离不大于30cm)。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用，连墙杆必须设置在里外排架子上与主体结构连接。4.1.6剪刀撑： 每道剪刀撑跨越立杆5根，剪刀撑宽度不得小于3.6m，斜杆与地面的交角45度，剪刀撑采用搭接接头，搭接长度不小于1m，搭接范围采用两个以上旋转扣件固定。4.1.7 护栏：在操作层设一道护栏杆，高度1.2 m，并在图示的位置挂设水平兜网并与水平钢管扣牢，结构四周均须如此。4.1.8 安全网：外脚手架上外侧安全网设在排架内侧，采用绿色密目网全封闭。网与外架采用尼龙绳、18#铁丝绑扎牢固。4.1.9 防护设施： 脚手架要满挂全封闭式的密目安全网。密目网采用1.5×6.0m的规格，用网绳或16#铅丝绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。 作业层脚手架立杆于0.75m及1.5m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。4.1.10 上人马道： 在南侧及北侧分别各搭一之字形上人马道，采用钢管搭设，宽度1.5m，坡度1：6，拐角处设置平台，设置一道卸荷，宽度不小于1.5m。4.2 脚手架出入口的构造 该出入口设在C轴交34及67轴之间，挑空两根立杆、跨越三步三跨。出人口处再搭设6.0m×4.0m×4.0m(长×宽×高)的防护棚，上铺50mm厚的双层脚手板。在出人口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。5、施工工艺5.1 工艺流程搭设顺序：摆放扫地杆逐根树立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各杆扣紧安第一步小横杆扣紧安第二步大横杆安第二步小横杆加高临时斜撑杆，上端与第二步在横杆扣紧（在装设连墙杆后拆除）安第三小步大横杆和小横杆安连墙杆接立杆加设剪刀撑铺木脚手板绑扎防护栏杆及挡脚板，并挂立网防护拆除。5.2 搭设要点5.2.1 搭设前，必须根据操作人员必须事先熟悉工程特点及技术交底，确定好搭设方案，明确分工。班组长在施工前，应对施工环境及防护用品进行一次彻底检查，消除安全隐患。5.2.2 立杆基础应处理的牢固、坚实，立杆根部必须有防雨措施，底座底面标高高于自然地坪50mm，防止立杆积水下沉，立杆时必须有23人配合操作。5.2.3 纵向水平杆应绑在立杆里边，绑第一步时，必须检查立杆是否立正，绑至四步时，必须绑扎临时剪刀撑，绑纵向水平杆应23人配合，由中间一人接杆。5.2.4 搭设时要及时与结构拉结，或采用临时支顶，以便确保搭设过程中的安全，并随搭随校正杆件的垂直度和水平偏差，同时适度拧紧扣件，螺栓的根部要校正，当用力矩搬手检查，应在4050N·m之间，最大不能超过80N·m。连接大横杆的对接扣件，开口应朝架子内侧，螺栓要向上，以防雨水进入。5.2.5 双排架的小横杆靠墙一端，离开墙壁面50100mm，伸过大横杆的端头，均要大于100mm，以防杆扣件滑脱。5.2.6 铺脚手板时，必须按要求间距放正绑牢，铺脚手板要严密、牢固，搭接板端压过20cm，严禁留15cm以上的探头板。5.2.7 递杆、拔杆时，上下左右操作人员应密切配合，协调一致。5.2.8 脚手架一次搭设高度不应超过6m。5.2.9 每搭设一步脚手架，必须对步距、总距、横距及立杆的垂直度进行校正。5.2.10 开始搭设立杆时，应每隔8m设置一根斜撑，直至连墙件安装稳定后撤除。5.2.11 在搭设完立杆、纵向水平杆、横向水平杆后，应及时设置连墙件。5.2.12 拆除:脚手架拆除前，应做好全面检查，确定好拆除顺序及拆除日期，并清理拆除部位脚手架上的杂物，拆除作业必须从上至下的进行，严禁上下同时施工，连墙件必须随脚手架逐层拆除，严禁整层先拆连墙件。分段拆除高差不得大于2步，如超过2步，应增设连墙件。当分段、分立面拆除时，应对不拆除的脚手架两端设置连墙件和横向斜撑加固。6、安全防护6.1 洞口防护措施：洞口设置不低于1.2m高的开启式防护门，用12的螺纹钢筋、按水平间距30cm、竖向间距20cm焊制而成，并在防护门上要刷漆、挂牌。不准做垂直运输通道或垃圾通道。6.2 结构临边防护措施 在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用48钢管。其高度不低于1.5m、立杆间距不大于1.5m、竖向每隔0.75m设一道通长大横杆、每隔一根立杆与下层结构柱或网架拉结牢固。 沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯;临边四周lm范围内不准堆料、停放机具。6.3 楼梯间防护措施 楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，并刷红白间隔漆。6.4 防雷避电措施 采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。 避雷共设置4根避雷针，避雷针采用12镀锌钢筋制作，高度不小于lm，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。 接地线采用40X4的镀锌扁钢，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线的连接应保证接触牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈以防松动并保证接触面不小于l0mm2，并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，位置不得选在人们经常走到的地方以避免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10。同时应注意检查与其他金属物或埋地电缆之间的安全距离(一般不小于3m)以免发生击穿事故。7、脚手架的拆除施工工艺 拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、斜撑，而后拆小横杆、大横杆、立杆等(一般的拆除顺序为：安全网一栏杆一脚手板一剪刀撑一小横杆一大横杆一立杆)。 不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。 拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。 当脚手架拆至下部最后一根长钢管的高度(约6.5m)时，应先在适当位置搭临时抛撑加固，后拆连墙件。8、安全施工技术措施8.1 材质及其使用的安全技术措施8.1.1 扣件的紧固程度应在4050N·m，并不大于65N·m，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。 对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。8.1.2 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。8.1.3 钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。8.1.4 外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。8.1.5 严禁将外径48mm与51mm的钢管混合使用。8.2 脚手架搭设的安全技术措施8.2.1 脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75以上才能施工。8.2.2 搭设过程中划出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。8.2.3 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。8.2.4 脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。8.2.5 脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。8.2.6 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。8.2.7 外脚手架的卸荷严格采用钢丝绳通过梁上对拉螺栓孔与脚手架连接，严禁私自拆改。8.3 脚手架上施工作业的安全技术措施8.3.1 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。8.3.2 严格控制施工荷载，脚手架不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。8.3.3 结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。8.3.4 当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。8.3.5 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。8.3.6 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。8.4 脚手架拆除的安全技术措施8.4.1 拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。8.4.2 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。8.4.3 拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。8.4.4 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8.4.5 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。8.4.6 每天拆架下班时，不应留下隐患部位。8.4.7 拆架时严禁碰撞脚手架附近电源线，以防触电事故。8.4.8 所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。8.4.9 所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。8.4.10 拆下的零配件要装人容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。9、文明施工要求根据脚手架施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到如下：9.1 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。9.2 进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。9.3 严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。9.4 脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。9.5 上架子作业人员上下均应走人行梯道，不准攀爬架子。9.6 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。9.7 脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后由架子工操作。9.8 不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。9.9 不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。9.10 在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。9.11 拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。9.12 脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决。9.13 要保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。9.14 施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。9.15 使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。9.16 脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。9.17 施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。9.18 运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。9.19 六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫，并要采取防滑措施。落地式扣件钢管脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。计算的脚手架为双排脚手架，高度为39m立杆采用单立管。搭设尺寸为：立杆的纵距1.20米，立杆的横距1.10米，立杆的步距1.80米。采用的钢管类型为48×3.5，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设2层。一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1. 均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.500/3=0.175kN/m活荷载标准值 Q=3.000×1.500/3=1.500kN/m荷载的计算值 q=1.2×0.038+1.2×0.175+1.4×1.500=2.356kN/m小横杆计算简图2. 抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下: M=2.356×1.1002/8=0.356kN·m=0.356×106/5080.0=70.149N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下: 荷载标准值q=0.038+0.175+1.500=1.713kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.713×1100.04/(384×2.06×105×.0)=1.301mm小横杆的最大挠度小于1100.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1.荷载值计算小横杆的自重标准值 P1=0.038×1.100=0.042kN脚手板的荷载标准值 P2=0.350×1.100×1.500/3=0.192kN活荷载标准值 Q=3.000×1.100×1.500/3=1.650kN荷载的计算值 P=(1.2×0.042+1.2×0.192+1.4×1.650)/2=1.296kN大横杆计算简图2. 抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08×(1.2×0.038)×1.5002+0.267×1.296×1.500=0.527kN·m=0.527×106/5080.0=103.795N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3. 挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度V1=0.677×0.038×1500.004/(100×2.060×105×.000)=0.05mm集中荷载标准值P=0.042+0.192+1.650=1.885kN集中荷载标准值最不利分配引起的最大挠度V2=1.883×1884.740×1500.003/(100×2.060×105×.000)=4.77mm最大挠度和V=V1+V2=4.822mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；1. 荷载值计算横杆的自重标准值 P1=0.038×1.500=0.058kN脚手板的荷载标准值 P2=0.350×1.100×1.500/2=0.289kN活荷载标准值 Q=3.000×1.100×1.500/2=2.475kN荷载的计算值 R=1.2×0.058+1.2×0.289+1.4×2.475=3.881kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40-65N·m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。四、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本工程为0.1248NG1 = 0.125×35.500=4.430kN(2)脚手板的自重标准值(kN/m2)；本工程采用木脚手板，标准值为0.35NG2 = 0.350×2×1.500×(1.100+0.400)/2=0.788kN(3)栏杆与挡脚手板自重标准值(kN/m)；本工程采用栏杆、木脚手板标挡板，准值为0.14NG3 = 0.140×1.500×2/2=0.210kN(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4 = 0.005×1.500×35.500=0.266kN经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5.694kN。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ = 3.000×1×1.500×1.100/2=2.475k风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：W0 = 0.450Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：Uz = 1.250Us 风荷载体型系数：Us = 1.200经计算得到，风荷载标准值Wk = 0.7×0.450×1.250×1.200 = 0.472kN/m2。考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 0.85×1.4NQ不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ风荷载设计值产生的立杆段弯矩 MW计算公式MW = 0.85×1.4Wklah2/10其中 Wk 风荷载基本风压标准值(kN/m2)；la 立杆的纵距 (m)；h 立杆的步距 (m)。五、立杆的稳定性计算卸荷吊点按照构造考虑，不进行计算。1. 不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=10.30kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19；i 计算立杆的截面回转半径，i=1.58cm；l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.12m；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度确定，u=1.50；A 立杆净截面面积，A=4.89cm2；W 立杆净截面模量(抵抗矩),W=5.08cm3； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 113.36f 钢管立杆抗压强度设计值，f = 205.00N/mm2；不考虑风荷载时，立杆的稳定性计算 < f,满足要求!2. 考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=9.78kN； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19；i 计算立杆的截面回转半径，i=1.58cm；l0 计算长度 (m),由公式 l0 = kuh 确定，l0=3.12m；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度确定；u = 1.50A 立杆净截面面积，A=4.89cm2； W 立杆净截面模量(抵抗矩)，W=5.08cm3； MW 计算立杆段由风荷载设计值产生的弯矩，MW = 0.273kN·m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 161.43f 钢管立杆抗压强度设计值，f = 205.00N/mm2；考虑风荷载时，立杆的稳定性计算 < f,满足要求!六、最大搭设高度的计算:不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 1.264kN；NQ 活荷载标准值，NQ = 2.475kN；gk 每米立杆承受的结构自重标准值，gk = 0.125kN/m；经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 Hs = 91.091米。脚手架搭设高度 Hs等于或大于15.85米，按照下式调整且不超过50米： 经计算得到，不考虑风荷载时，脚手架搭设高度限值 H = 50.000米。考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 1.264kN；NQ 活荷载标准值，NQ = 2.475kN；gk 每米立杆承受的结构自重标准值，gk = 0.125kN/m；Mwk 计算立杆段由风荷载标准值产生的弯矩，Mwk = 0.230kN·m；经计算得到，考虑风荷载时，按照稳定性计算的搭设高度 Hs = 61.931米。脚手架搭设高度 Hs等于或大于15.85米，按照下式调整且不超过50米： 经计算得到，考虑风荷载时，脚手架搭设高度限值 H = 50.000米。七、连墙件的计算连墙件的轴向力计算值应按照下式计算： Nl = Nlw + No其中 Nlw 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算： Nlw = 1.4 × wk × Awwk 风荷载基本风压标准值，wk = 0.472kN/m2；Aw 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 3.6
