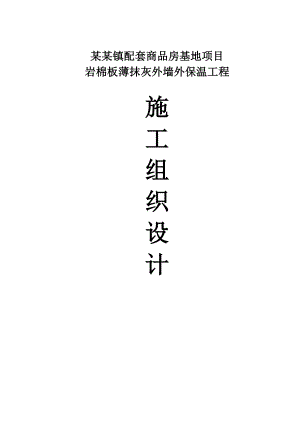

商品房岩棉板薄抹灰施工方案#上海#框剪结构#涂料饰面#多图.doc

某某镇配套商品房基地项目岩棉板薄抹灰外墙外保温工程施工组织设计第一章 编制说明一.工程概况1.工程概况：· 建设单位： 某某置业有限公司· 工程名称：某某镇配套商品房基地二期CO3标（18#、20#、23#楼）· 工程地点：某某县某某岛· 设计单位：某某建筑设计事务所· 保温面积：17000平方米· 基础类型：筏形基础· 结构类型：框剪· 墙身构造：剪力墙· 饰面材料：涂料饰面· 保温系统：岩棉板薄抹灰外墙外保温系统二.编制依据：1. 本施工组织设计编制所依据相关标准：（1）民用建筑热工设计规范 GB 50176-93（2）民用建筑节能设计标准 JGJ 26-95（3）公共建筑节能设计标准 GB 50189-2005（4）建筑外墙外保温用岩棉制品GB/T 25975-2010（5）外墙外保温工程技术规范JGJ144-2004（6）建筑节能工程施工质量验收规范 GB 50411-2007（7）建筑工程质量检验评定标准GBJ 301-88（8）砌体工程施工质量验收规范 GB 50203-2002（9）混凝土结构工程施工质量验收规范 GB 50204-2002（10）建筑装饰装修工程质量验收规范 GB 50210-2001（11）外墙外保温建筑构造 10J121（12）墙体节能建筑构造 06J123（13）既有建筑节能改造（一） 06J908-7（14）关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知 公消【2011】65号（15）圣戈班伟伯岩棉板外墙外保温系统应用技术规程 DBJ/CT100-2011第二章 施工方案一.系统设计1.保温系统设计：（1）一个合格的外保温工程应符合下列要求：· 保温、隔热、防潮和防火性能符合国家相关标准的要求；· 外保温系统能适应基层的正常变形而不产生裂缝或空鼓；· 外保温系统能长期承受自重而不产生有害的变形；· 外保温系统能承受风荷载的作用而不产生破坏；· 外保温系统能耐受室外气候的长期反复作用而不产生破坏；· 外保温系统与基层墙体有可靠的连接，避免在地震时脱落；· 各组成材料应彼此相容，具有物理-化学稳定性和防腐性；· 在正确使用和正常维护条件下，使用年限不少于25年。（3）外墙外保温构造设计：· 本系统用于外墙外保温薄抹灰系统，非透明幕墙结构层外侧保温以及其它需要用到防火隔离带的外墙外保温系统和外门窗洞口周边墙面部位的不燃性保温。岩棉带适用于防火隔离带。· 用于外墙外保温时，建筑物的高度不应大于100m。高于100m应另行专项设计。适用于抗震烈度7度及以下地区。· 基层墙体可以是各种砌体或混凝土墙。墙体的处理应符合下列要求：Ø 基层墙体的外侧应有水泥砂浆找平层，其粘结强度应符合相关要求。水泥砂浆找平层的厚度可根据基层的平整度确定，且不应小于12mm。Ø 基层墙体为混凝土墙及灰砂砖，硅酸盐砖砌体时，基层墙面与水泥砂浆找平层之间应采用混凝土界面剂作界面层。Ø 基层墙体为加气混凝土砌块时，应涂刷加气混凝土砌块专用界面剂，然后施工厚度不大于10mm的薄层水泥砂浆；或采用厚度不大于10mm的专用抹灰砂浆。· 饰面层应采用饰面砂浆等轻质功能性涂层或具有透气性的水性外墙涂料。（4）岩棉板外墙外保温系统的构造应符合下列要求：· 岩棉板的粘贴应采用如图1条框布胶法进行粘贴；如果基层墙体平整度满足要求时，可采用10mm*10mm齿形抹刀拉条布胶法进行满粘如图2，应根据基层平整度选择合适尺寸的齿形抹刀。岩棉带必须采用满粘法。图1 岩棉板粘贴的条框布胶法图2 岩棉板粘贴的拉条布胶法· 岩棉板与基层墙体的连接应采用粘，钉结合工艺，岩棉板与基层墙体的粘贴面积不应小于岩棉板面积的60%。岩棉带与墙体的粘结面积为100%。· 门窗外侧洞口四角均应在45o方向加贴200mm*400mm的耐碱涂覆网布按照图3实施增强。门窗洞口阴阳角处应按照图3及图4实施加强。· 在大面积挂网施工前，应对上述系统边角部位设置两侧带有耐碱涂覆网布的护角条实施增强；也可采用耐碱涂覆网布在阳角部位翻转相互搭接200mm的方法实施增强。· 本系统与门窗框边缘接口部位首选设置门窗连接件实施密封防水。门窗外侧洞口上沿口首选设置配套附件滴水线。图3图4· 耐碱涂覆网布应在系统的下列终端部位对岩棉板实施附加网布翻包，翻包时附加网布的长度不小于100mm+保温厚+100mm；当在系统的下列终端部位安装底部托架或终端连接附件时，可不作网布的翻包：Ø 勒脚，窗口，女儿墙顶部等系统尽端处；Ø 墙身变形缝等需要终止系统的部位。· 在穿墙管道及构件四周，应采用预压密封条进行防水构造处理· 下列部位不应采用岩棉制品作保温材料：Ø 在外墙勒脚部位，为提高系统的抗冲击能力和防雨水浸溅，应使用300mm600mm高的高密度模塑聚苯板（大于30kg/m3）或挤塑聚苯板替代岩棉板。聚苯板的燃烧性能应符合相关防火规定。Ø 女儿墙内侧距屋面完成面300mm高范围内应采用其他防水性能较好的保温材料并做好防水构造。· 外墙外保温用锚固件应符合下列要求：Ø 应根据保温层厚度选择合适长度的锚固件。当基层为空腔砌块和加气混凝土砌块时，应采用具有膨胀回拧功能的锚固件。Ø 锚固件在墙面上设置点数应满足：当建筑高度小于等于60m时，在大面积墙面部位，锚固件的数量应按照图5不少于6个/m2；当建筑高度超过60米且低于100m时，锚固件数量应按照图6 不少与8个/m2。Ø 任何面积大于0.1m2的单块板应设1个锚固件。Ø 外墙阳角，门窗洞口四周和檐口下均应实施锚固件加密设置。在距阳角100mm150mm以内范围在已有锚固件中间沿高度方向加设1个。Ø 锚固件进入基层墙体的有效锚固深度不应小于25mm；当基层墙体为加气混凝土砌体时，其进入的有效锚固深度不应小于50mm。· 岩棉板用于外墙外保温时，其导热系数和蓄热系数的设计计算值（C，SC）应按下表取值：使用部位密度（kg/m3）CW/（m·K）SCW/（m2·K）外墙外保温系统岩棉板1400.040*1.2=0.0480.70*1.2=0.84岩棉带1000.048*1.2=0.0580.70*1.2=0.84注：表中1.2为导热系数（）和蓄热系数（S）指标值的修正系数。图5 （锚栓6个/m2）图6 （锚栓8个/m2）2.产品说明：（1）抹灰砂浆S06净重：25kg颜色：灰色用量：2.0kg/m2/mm保质期：1年（自生产日期起）存放：置于木托盘上，放置于干燥处产品描述：抹灰砂浆S06具有耐冻性，广泛使用于普通砂浆工程适用范围：§ 适用基层：混凝土，水泥砂浆，砌块§ 适用于墙体，平顶的抹灰和找平§ 适用于墙体孔洞的修补填充或地面的局部修补不适用范围：不能用于油性基层产品优势：§ 加水搅拌即可使用§ 优良的施工操作性能§ 高粘结强度§ 良好的耐候性能§ ISO9001质量管理体系（2）粘结抹面胶浆G2净重：25kg颜色：灰色参考用量：66.5kg/m2(单面)储存及保质期：置于木托盘上，放置于干燥处，保质期自生产之日起1年执行标准：Q/IMBL 11-2010产品描述:单组分聚合物改性干粉砂浆，具有粘结保温系统及保护保温层的双重功能适用范围：Weber.therm FH 系统的粘结剂和抹面胶浆两用产品产品优势：§ 良好的粘结力§ 良好的耐冻融性能§ 不燃性§ 良好的施工性性能指标：表1 保温粘结抹面胶浆性能指标项目性能指标试验方法拉伸粘结强度，MPa（与水泥砂浆）原强度0.60DB31/T366耐水（浸水48h，干燥2h）0.30耐水（浸水48h，干燥7d）0.60压折比（抗压强度/抗折强度）3.0可操作时间，h1.54.0（3）岩棉板尺寸：1200mm*600mm（板）或1200mm*150mm（带）或1200mm*200mm（带）颜色：黄褐色存放：放置于干燥处，避免受潮以及日晒产品描述：以天然岩石，高炉矿渣为主要原料，经高温熔融，离心喷吹制成的一种矿物质纤维，在掺入一定比例的粘结剂和添加剂等，形成均匀棉毡，再经固化，压制，切割等工序制成的矿物棉硬质制品。按纤维排列方向，岩棉分为岩棉板与岩棉带两种制品，纤维分别平行于表面与垂直于表面。适用范围：作为保温层应用于外墙外保温体系中。产品优势：§ 良好的保温性能§ 优良的防火性能§ 优良的透气性能性能指标：表2 岩棉板尺寸偏差板的规格（mm）尺寸允许偏差（mm）平整度偏差（mm）直角偏离度（mm/m）试验方法长度1200+10，-365GB/T5480宽度600+5，-3厚度3050±3注： 1.本表的允许偏差值以1200mm长*600mm宽的岩棉板为基准； 2.具体规格按供需双方商定。允许20mm厚度的岩棉板用于门窗洞周边的保温。 表3 岩棉板的性能指标项目性能指标试验方法岩棉板（纤维平行于墙面）密度，kg/m3120GB/T5480导热系数（25），W/(m·K)0.040GB/T10294压缩强度，kPa40GB/T13480垂直于板面的抗拉强度，kPa7.5JG149憎水率，%98GB/T10299短期吸水率（部分浸入，24h），kg/m21.0GB/T5480长期吸水率（部分浸入，24d），kg/m23.0质量吸湿率%1.0尺寸稳定性（长/宽/厚/）%1.0GB/T8811酸度系数1.6GB/T5480燃烧性能级别AGB8624注：试样尺寸为（200±1）mm*（200mm±1）mm*原厚，试样数量5块。（4）标准型耐碱玻璃纤维网格布孔径：标准型4mm*4mm 加强型8mm*8mm 翻包布4mm*4mm颜色：白色保质期：1年（自生产日期起）存放：置于木托盘上，放置于干燥处执行标准：JG149-2003产品描述：耐碱玻璃纤维网格布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。该产品强度高，与抹面胶浆能有效结合，且能防止建筑材料中碱性材料的腐蚀，可有效防止墙面开裂和增强抗冲击力，是一种理想的增强材料。适用范围：标准型耐碱玻纤网格布主要用于提高抹面层的抗开裂性能以及抗冲击机械强度，并能耐抹面胶浆水泥基碱性的腐蚀。产品优势：§ 经向，纬向的高耐碱断裂强力§ 经向，纬向高耐碱断裂强力保留率，高断裂应变率§ 高编织节点强度§ 较小的织丝偏斜度§ 与抹面胶浆良好的匹配性能性能指标：表4 耐碱涂覆网布性能指标项目性能指标试验方法单位面积质量，g/m2160GB/T9914.3经，纬密度，根/25mm4*4或5*5GB/T7689.2耐碱拉伸断裂强力（经，纬向），N/50mm1000GB/T7689.5（耐碱性：GB/T20102）耐碱拉伸断裂强力保留率（经，纬向），%50断裂应变（经，纬向），%5.0(5)锚栓颜色:灰色/白色保质期：1年（自生产日期起）存放：置于木托盘上，放置于干燥处执行标准：JG149-2003产品描述：热浸镀锌材质的钢螺钉或特制尼龙钉配合PVC塑料材质的套筒，可适用在混凝土，实心砖，实心灰砂砖，轻质混凝土实心砌块，多孔砖，多空灰砂砖以及加气混凝土等基层中，用于锚固保温板。根据实际情况和客户的不同需求，还可提供不同规格的锚栓。适用范围：适用于高层建筑负风压较大部位，重质饰面材料系统以及设计需要辅助固定的外墙外保温系统产品优势：§ 高抗拉，抗剪的负载性能，提供系统附加安全系数§ 低导热性能，减小系统的节点冷桥§ 优良的热浸镀锌，提高锚栓的耐腐蚀能力§ 防止锚栓钻进过深的锁定装置，避免出现保温板局部深陷性能指标：表5 锚固件的性能指标项目不同基材试验方法普通混凝土（C25）加气混凝土其他砌块材料单个锚固件抗拉承载力标准值kN0.60-JG149单个锚固件现场拉拔承载力kN0.600.300.40DG/TJ08-2038锚固件圆盘强度标准值kN0.50-锚固件螺钉直径mm4.0注：锚固件中的金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，且具有断热桥设置。锚固件带圆盘的塑料套管和塑料钉应采用聚酰胺（polyamide6,polyamide6.6）,聚乙烯（polyethylene）或聚丙烯（polypropylene）制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。用于岩棉板时，塑料圆盘的直径不应小于60mm，用于岩棉带时塑料圆盘的直径不应小于140mm。锚固件的技术性能应符合表5的要求。（6）系统节点附件本系统应采用与岩棉板外墙外保温系统配套使用的节点附件，如：底部托架，密封带，护角条，墙角托架，滴水线，门窗连接件，伸缩缝附件，预压密封条等，用于增强岩棉板外墙外保温系统的封闭性和细节构造。系统节点附件是确保岩棉板外墙外保温系统耐久性的重要组件之一。表6 系统节点附件名称及用途图例附件名称用途型号护角条用于提高建筑物的阴，阳角的抗冲击性并使阳角易于施工，施工完后更方正50m/卷滴水线用于窗檐等需要滴水的建筑部位，起到对雨水的引流作用2m/根窗部连接件带有密封条及网布的自粘性白色塑料线条，用于外保温系统与门窗接口部位的无裂纹柔性防水连接2.4m/根底部托架外保温的定位及支承件，用于承托，封闭并保护勒脚部位及阳台，女儿墙等溅水区域，以封闭和保护系统终端2m/根伸缩缝附件用于密封建筑物的变形缝E型：2m/根L型：2.5m/根预压密封条预压类自膨胀密封带，用于外保温系统与门窗连接及穿墙构件的防水封堵连接7.5m/卷表7岩棉板外墙外保温系统的性能指标项目性能指标试验方法耐候性无可渗水裂缝，无粉化，空鼓，剥落现象JGJ144拉伸粘结强度，要求岩棉板破坏抗风荷载不小于工程项目的风荷载设计值吸水量（浸水24h），kg/m20.5抗冲击性，J首层墙面10二层及以上墙面3耐冻融30次循环后抹面层表面无可渗水裂缝，无粉化，空鼓，剥落现象水蒸气湿流密度，g/（m2·h）0.85抹面层不透水性2h试样内侧无水渗透二.施工流程基层墙体找平处理验收合格1.施工工艺： 挂基准线，安装底座托架粘结抹面胶浆（粘结用）及界面剂制备岩棉板用粘结抹面胶浆薄批作界面处理岩棉带用界面剂作双面界面处理粘贴岩棉板（终端部位安装终端连接线条）静置养护4872h保温层施工检查，修整粘结抹面胶浆（抹面用）制备岩棉板抹灰面作表面薄批处理抹第一层抹面胶浆铺压第一层耐碱涂覆网布安装锚固件抹第二层抹面胶浆，铺压第二层耐碱涂覆网布静置养护12h抹最末层抹面胶浆静置养护4872h饰面层底漆/腻子施工饰面层施工外保温工程验收岩棉板外保温系统施工工艺流程图2.施工一般规定：(1) 施工前，应根据设计和技术规程要求以及相应的技术标准编制针对工程项目的节能保温专项施工方案，并对施工人员进行技术交底和专业技术培训。(2) 本系统节能保温工程的施工，应按照经审查合格的设计文件和经相关部门审批认可的用于本工程的节能保温专项施工方案进行。(3) 本系统的施工应由符合相应资质条件的施工单位施工。当施工单位为总包或其他分包单位时，保温系统生产或供应企业应有专业人员在施工过程中进行现场指导，并配合施工单位和现场监理做好施工质量控制工作。(4) 材料进场必须经过验收；所有材料必须做到入库，并有专人保管，严禁露天堆放。岩棉板堆放不应直接接触地面。(5) 外墙外保温施工应具备以下条件：· 基层墙体及其水泥砂浆找平层和门窗洞口的施工质量应验收合格，门窗框和辅框应安装完毕。伸出墙面的检修梯，水落管，穿越墙体洞口的管线，预埋件，连接件等应安装完毕，并按外保温系统的设计厚度留出间隙。· 必要的施工机具和劳动用品已准备齐全。· 施工用专用脚手架应搭设牢固，安全检验合格。脚手架横竖杆与墙面，墙角的间距应满足施工要求。· 基层墙体应坚实平整，完全干燥，不得有开裂，空鼓，松动或泛碱，水泥砂浆找平层的粘结强度，平整度及垂直度应符合相关标准的要求。(6) 外墙外保温施工期间以及完工后24h内，基层的施工环境温度不应低于5且不应高于35。夏季应避免烈日暴晒，高于35的条件下施工时，应注意粘结抹面胶浆的开放时间和保水性。在五级以上大风天气和雨，雪天不得施工。如施工中突遇降雨，应采取有效措施防止雨水冲刷墙面。(7) 在大面积施工前，应在现场采用相同材料，构造做法和工艺制作样板墙，并经有关各方确认后方可进行工程施工。(8) 岩棉板施工时，操作工人应佩戴好各种劳动用品，做好职业健康保护，并注重施工安全。3.工序说明：（1）基层墙体处理：· 基层墙体应坚实平整，无油污，脱模剂和杂物等妨碍粘结的附着物，空鼓，酥松部位应剔除。· 基层墙体外侧应采用符合相关标准的砂浆做找平层，混凝土墙以及灰砂砖，硅酸盐砖砌体做水泥砂浆找平层前，应对基层墙面涂刷混凝土界面剂；施工后应有养护，等待干燥。· 基层墙体处理完毕后，墙面应保持清洁干燥。（2）弹控制线，挂基准线· 应根据建筑立面设计和外保温技术要求，在墙面弹出外门窗水平，垂直控制线以及伸缩缝线，装饰条线，分割缝线等。· 应在建筑外墙阳角，阴角及其它必要处挂垂直基准线，每个楼层适当位置弹水平线，以控制岩棉板的垂直度和平整度。（3）岩棉板粘贴面表面处理· 岩棉板的保温系统粘结抹面胶浆应在现场制备，按干混料水=25kg5.0L5.5L的质量比，采用电动砂浆搅拌机搅拌至均匀无块状，静置5min10min后再搅拌一次即可使用，应在可操作时间内用完。搅拌好的胶浆的可操作时间视气候条件不同约为2h3h。搅拌好的胶浆应避免阳光直射，凝结的胶浆不得再加水搅拌使用。· 岩棉板粘贴前，应对整块板粘贴面的布胶处用不锈钢抹刀薄批厚1mm左右的粘结抹面胶浆作为表面处理，并压入岩棉板的表层纤维中。岩棉带应采用专门界面剂作双面涂沫。· 应待粘贴面的表面处理层晾干后方可粘贴岩棉板。（4）岩棉板的粘贴· 粘贴前，应先在距散水坡根部完成面以上不小于300mm的部位的基层墙体上安装铝合金底部托架，并用底座托架连接片连接。· 岩棉板应自下而上沿水平方向横向铺贴，板缝自然靠紧，相邻板面应平齐；上下排之间应错缝1/2板长，局部最小错缝不应小于200mm。· 岩棉板保温系统粘结抹面胶浆宜于锚固位置相对应。板的侧面不得涂沫或沾有胶浆，板间缝隙不得大于1mm，板间高差不得大于1.5mm。· 对岩棉板各终端部位（侧边外露边）均应在贴板前先行附加粘贴翻包用的窄幅网布；若终端采用系统配件，可不要求网布翻包。· 在墙面转角处按照图7应使用整块板或半块板，岩棉板的垂直缝应交错互锁；门窗洞口角部的岩棉板按照图8，应采用整块岩棉板裁出，拼缝不得留在门窗口的四角处。岩棉板的裁割可采用木工锯或带齿的刀。· 粘贴后应用2m直尺进行压平操作，并严格检查其平整度。· 岩棉板保温层与门窗框的接口处首选预设置的门窗连接线条，也可选择配套的其他连接方式；伸缩缝部位设置伸缩缝线条；所有穿过岩棉板的穿墙管线与构件，其出口部位应用预压密封带实施包转密封。图7 图8（5）抹面层施工时间· 岩棉板粘贴完毕后，应对系统的抹灰面进行表面处理，用不锈钢抹刀对整个表面薄批粘结抹面胶浆1mm厚，并压入岩棉板的表层纤维中。· 待表面处理层晾干后，根据需要，可用本系统粘结抹面胶浆进行找平。· 找平施工后1d2d可进行抹面层施工。如不需作找平层，则待板表面处理晾干后进行抹面层施工。抹面层施工包括粘结抹面胶浆制备，粘结抹面胶浆抹灰，铺压耐碱涂覆网布以及锚固件安装等作业。· 粘结抹面胶浆施工采用不锈钢抹子将砂浆找平，批刮第一层抹面胶浆后，趁湿压入耐碱涂覆网布，待胶浆表面收浆至可以触碰时安装锚固件，批刮第二层粘结抹面胶浆，并趁湿压入第二层耐碱涂覆网布，再用粘结抹面胶浆抹平，使抹面层厚度达到设计要求，抹面层施工完毕后，至少养护48h72h，方可进行饰面层施工。· 耐碱涂覆网布的铺设应抹平，找直，并保持阴阳角的方正和垂直度，网布的上下，左右之间均应有搭接，其搭接宽度不应小于100mm；耐碱涂覆网布不得直接铺设在岩棉板表面，且不得外露，不得干搭接。· 门窗外侧洞口四周阴阳角部位附加网布应在抹面层大面积施工前依次先用粘结抹面胶浆局部粘贴。· 锚固件的安装应按设计要求的位置，用冲击钻或电锤钻孔，钻孔深度应大于锚固深度10mm。安装时，将锚固钉敲入或拧入墙体，塑料圆盘应紧压耐碱涂覆网布。（6）饰面层施工· 饰面层为涂料时，应在抹面层上用柔性耐水腻子批嵌平整后刷涂料，不得采用普通的刚性腻子取代柔性腻子。（7）施工验收· 施工过程中和施工结束后应做好对半成品和成品的保护，防止污染和损坏；各构造层材料在完全固化前应防止淋水，撞击和振动。墙面损坏处以及使用脚手架所预留的孔洞均应用相同材料进行修补。第三章 施工准备一.劳动力计划：1.设置项目组织机构：· 本工程拟成立专门的项目部，项目部组织机构图如下所示：· 各岗位职责如下表所示：岗位职责项目经理1.根据项目实际情况，提出施工组织设计方案和预算书（材料和人工预算），报工程总监审批后组织实施；2.经常检查各项质量记录，及时发现偏差并提出解决方法；3.负责现场的施工经理，与发包方代表保持联系，协调与有关施工单位的工作关系；4.工程完工后，主持项目总结会并提供书面总结报告。材料员1.根据预算组织各种材料和机具及时到达施工现场；2.材料和机具的仓储管理；3.材料和机具的发放和登记；4.单位面积材料消耗量的核算，并向项目经理提供核算结果。技术员1.对施工人员进行技术交底和操作前的培训；2.施工人员进场时间的安排和进场前后工作面的安排；3.每天主持召开班前班后会议，提出当天存在的问题和解决方法；4.统计工作量并计算工队的工资；5.向建设方和监理方办理签证；6.负责项目部与业主、总包、监理、设计单位之间各种往来文件分类、保管；7.负责工程竣工资料的整理和汇总。质检员1.负责对基层的检查和验收；2.对每道工序完工后的质量进行检查，合格者予以签收，不合格者责令其返工。安全员1.经常检查脚手架和安全带等安全设施，对不合格者及时向项目经理提出，并跟踪检查整改结果，直至合格为止；2.负责全体施工人员的安全文明生产教育和宣传。资料员1.负责项目部与业主、总包、监理、设计单位之间往来文件、信函、工程资料的收发、登记工作；2.工程资料随工程进度同步收集、整理，确保工程资料真实性、有效性和完整性；3.工程施工资料要在工程竣工验收前整理、汇总完成。施工班组1.认真学习项目经理和各管理人员作出的施工技术和安全交底；2.按照施工规程和交底要求保质保量的完成外墙保温工程的施工任务。2.劳动力计划表3.施工进度表4.临时用地表 二.材料工器具准备:1.材料包装与贮存：· 材料与配件的包装应符合下列要求：Ø 岩棉板应采用防水防潮的塑料薄膜袋包装，并在密封后用打包带捆扎。Ø 粘结抹面胶浆干混料应采用防潮纸袋或专用包装袋包装。Ø 耐碱涂覆网布应整齐地卷在硬质纸管上，不得有折叠和不均匀现象，并用防水防潮塑料袋包装；其应垂直立置堆放且不应水平叠置。Ø 锚固件及配件应用纸盒或纸箱包装Ø 液剂产品应用塑料桶或铁桶盛装并注意密封。Ø 包装袋上应表明产品名称，型号与数量，标准编号与商标，生产日期与质量保证期，生产企业名称与地址；对粘结抹面胶浆等干混料尚应在包装袋上注明在现场搅拌的加水量。Ø 系统组成材料应有产品合格证，产品合格证应包括下列内容：产品名称，标准编号，商标；生产企业名称，地址；产品规格，类型；生产日期，质量保证期，企业印章。· 材料在运输，贮存过程中应防潮，防雨，包装袋不得破损；并应存放在干燥，通风的室内。· 粘结抹面胶浆干粉砂浆料，在有密封防潮包装且置于干燥环境的木架上，自生产之日起，贮存期为12个月，贮存时间超过12个月时，应对材料进行复检。严禁已结硬块的干粉砂浆料加水搅拌后再使用。2.机具设备准备：表9 工具名称及用途图例工具名称用途电动搅拌器用于保温粘结抹面胶浆、底漆、饰面砂浆及同色罩面施工前的充分搅拌墨线盒用于弹水平控制线齿痕刮刀用于岩棉板拉条法施工美工刀用于岩棉板裁切金属抹刀用于保温粘结抹面胶浆及饰面砂浆等材料的施抹工作盛料托架在胶浆类材料施工过程中可配合使用盛料托架，可有效减少掉料浪费美纹纸用于保温系统和饰面材料施工时保护成品或者饰面砂浆的分区及不同色彩的分界阴阳角器用于建筑物阴阳角部位的修饰及塑形水平靠尺用于检测墙面平整度锤子用于安装锚栓3.现场试验及检测仪器设备1.平整度偏差的测定· 试样：全尺寸样品· 仪器：测量平台，钢直尺或钢卷尺（精确到0.5mm）· 试验步骤：Ø 将试样放于测量平台上，使其凹面朝下；Ø 用钢直尺或卷尺测量从试样下边缘到测量平台的最大距离，即Smax，精确到0.5mm。a)长度方向的平整度偏差测定b)宽度方向的平整度偏差测定v 平整度偏差的测定· 试验结果：Smax，单位为毫米。第四章 施工控制措施一.质量控制措施：1. 明确本次施工的质量目标，确保达到优质（或者合格）工程标准。2.贯彻和实施ISO9001标准，加强项目质量管理，规范管理工作程序，严格执行国家现行的质量标准和法律法规等文件，确保工程项目质量保证体系正常运行。3.对工人实行统一的技术知识培训，尤其是新进人员必须先进行培训才能上岗；每道工序施工前做好技术交底工作，将技术要求、操作要领、质量要求贯彻到每位操作工人，使大家做到心中有数，正确施工。4.对技术要求高、施工难度大的部位或者节点，设置质量控制点，对操作人员、材料、设备、施工工艺参数和方法进行重点控制。5.对于搅拌保温粘结抹面胶浆以及饰面砂浆等工作，配置专职人员，确保产品配比均匀质量合格。6.各工序的操作者实行自检、互检、专检和工序的交接检验制度；现场的管理人员要经常巡回检查各工作面质量情况，发现问题立即解决。7.对已完工程进行合理的成品保护制度，保护保温系统的成品不受后续工作的损坏。8.严格执行质量事故处理制度，当施工中发生质量事故时，积极配合监理单位执行合理的整改措施。二.安全生产管理措施严格遵守建设单位及承建单位对该项目施工的一切规章制度及国家的相关安全法规，牢固树立安全生产、施工人人有责的意识，提高自我防护能力。1.施工操作前由工地专职安全质量员对操作工人进行安全生产操作过程交底，提高施工人员安全意识，树立安全生产预防为主的观念。2施工人员必须戴好安全帽，2米以上属高空作业必须系好安全带及安全锁，严禁穿拖鞋上班，严禁嬉闹，严禁酒后和病中作业。3.电器设备使用前进行彻底检查，电源线使用前进行摇测，有故障的设备及破皮、漏电的电源线必须修好后使用。4.所有施工人员统一着装，做到宿舍库房两分开。5.各种运输车辆严格管理，不超载、不遗洒、不扬尘，文明驾驶，遵守交通法规。6.完工后将材料堆码整齐，工作现场清理干净，电器设备及工具回收入库，锁好电源闸箱。7使用土建工程搭设的金属外架进行作业，施工人员对外架搭设安全性能进行检查以确保安全。8.在脚手架上施工的人员，必须经过培训取得上岗证书后才能正式工作。8吊篮在使用前，必须经现场安全、生产部门验收，并经荷载试验合格后方可使用。9.施工人员在脚手架上作业时，需穿防滑鞋，有心脏病的人员禁止上架，严禁酒后上架施工。10使用吊篮的操作人员和上吊篮施工人员，必须身体健康，无高血压、心脏病等不适合高空作业的疾病。使用前必须进行升降操作及维护培训，合格后方可上岗。11吊篮施工时注意吊篮上的施工荷载不准超过标准规定，架体内的料具要对称放置，防止吊篮倾斜。升降时必须2人同时操作，以保持架体平稳升降。禁止将两个以上吊篮连在一起同时升降。12吊篮在使用过程中设专人管理和检修，发现问题及时处理。每个架体内的施工人员应固定，其他人员进入吊篮架内必须由吊篮负责人及工长批准。三.文明施工管理措施文明施工是工程实施阶段中的有序、规范、整洁、科学的建设施工活动，是改善人的劳动条件，适应新的环境，提高施工效益，消除城市环境污染，提高自身的文明程度和自身素质，确保安全生产和工程质量的有效途径。 1.做好文明施工的宣传工作，提高职工的思想意识，促进现场的施工管理。 2.严格遵守国家有关环境保护的法律规定，控制施工现场的各种粉尘、废气、固体废弃物以及噪声、震动对环境的污染和危害。3.要求工作人员不得在工地内酗酒或醉酒后进工地工作，不得携带违禁品进入，以维护财产和人员安全。4.工作人员不得在现场戏耍打闹，不得随地大小便，不得在墙上及建筑物内乱写乱画。5.运输材料的车辆装卸完后，必须立即驶离现场，或由现场管理人员指挥停放指定停车地点。6.施工现场进行生活卫生管理、检查，工作垃圾倾倒至总包单位指定地点，不得随意堆放或任意倾倒影响现场环境。7.现场原材料不得堆放于围蔽以外，材料及半成品严格按要求堆放，并用标识牌标识清楚。 8.工程完成后，按要求及时拆除所有工地围蔽、安全防护设施和其它临时设施，并将工地及周围环境清理整洁，做到工完、料清、场地净。 四.进度控制措施1.配备施工经验丰富的项目管理班子，在计划安排施工工序时，充分考虑到业主单位对工期的要求，在劳动力配备及机械设备作充分保障，保证工程施工顺利进行。2.为达到质量、安全、进度要求，在早日创造操作面的前提下，充分考虑各工种配合，采用流水施工以缩短施工工期。3.及时同业主单位及总包单位联系，尽早创造施工面。让我公司能尽早进场作施工准备工作，确保今后施工顺利开展。4.充分发挥我公司施工组织管理的优势，由项目管理部门派管理人员对各道工序进行全过程控制，并使各工序以最大限度进行合理搭接，保证施工流水能按计划正常运转，提高工作效率，确保工期目标实现。5.项目管理部以周计划控制分阶段工程进度，并听取业主、总包、监理单位的意见。按计划进度，及时解决劳动力、施工材料及设备调度问题，并解决与现场其他各专业施工队伍的施工协调、配合问题，确保工程按计划实施。6.根据方案实施要求及施工进度和劳动力需求计划，集结施工队伍，组织劳动力分批进场，并建立相应的领导体系和管理制度。7.项目管理部每天对施工人员安排施工任务，并检查监督施工人员的操作质量，安全生产和现场用料落手清。8.中标后，项目管理部将在最短时间内进场，尽快熟悉工程情况，全面了解影响工期的各方面因素。9.在本工程施工期间，按工程进度需要，取消节假日、休息日，必要时采用1-2班制昼夜施工方法来缩短工期，并配足够的劳动力。10.加强施工组织管理，使各项工序以最大限度进行合理搭接，保证施工流水能按计划正常运转。前道工序施工为后道工序创良好环境，提高工作效率。11.施工进场后，依据往年气候条件预估不利天气影响，在工作面允许情况下，气候条件较好时优先考虑对气候条件要求高的工作面现行施工。五.成本控制措施1.施工现场设材料库房，对材料进场严格点验，加强保卫，防止丢失。2.材料仓库设置管理规定和制度，材料发放凭限额领料单，限额发放。仓库管理人员认真做好材料收、发、存流水明细账。3.不断提高施工人员专业操作技能，严格按施工程序进行操作，坚持每道工序的检验，避免返工事故的发生。4.岩（矿）棉板保温粘结抹面胶浆等现场搅拌的材料，严格按照配比要求现场加水搅拌，注意随拌随用，避免长时间停歇导致砂浆未使用即发生凝固而造成浪费。5.岩（矿）棉板粘贴前应测量好墙体的实际尺寸，根据需求进行精确的切割成型，避免板材因裁切尺寸不当造成浪费。6.注意网格布的铺贴要求和裁切标准，合理利用边角料。7.安装锚栓时操作要得当，避免将锚栓打歪或者套管破损现象，既要保证施工质量，又要减少不必要的浪费。六.协调配合要求1.外保温工程施工队伍进场由总包方提供住房、食堂、办公室、施工现场临时材料库房，以保证宿舍库房两分开，满足文明施工的要求。（参见商务标进行更改）2.施工时需总包单位提供能满足工期要求的垂直运输工具、外脚手架或者吊篮以及临时用水、用电。（参见商务标进行更改）3.确保施工所需的测量定线、结构修理等工作在外保温工程施工前进行。4.现场管理人员积极参加由业主或者总包组织的现场各类协调会议，协商解决各家在施工中出现的矛盾事项。5.现场管理和施工人员积极配合业主以及监理工程师在现场的监督检查工作6.外保温防护面层施工完毕后及时报请甲方监理验收，以免交叉作业的施工队对已施工完毕的成品造成破坏，并告之相关的施工队在施工时对已完成品进行保护。七.技术组织措施1技术准备阶段的技术管理内容包括图纸深化设计和优化设计工作，图纸的熟悉审查，设计交底及会审，编制施工组织设计及技术方案交底。2技术开发活动的技术管理内容包括科研攻关，技术改造，技术革新，新技术、新工艺试验和技术培训。3技术管理还包括对技术文件，技术资料，技术档案，技术标准和技术情报等管理工作。4编制施工组织设计及施工技术方案，督促本工程所有参加施工的各施工单位严格按施工
