商品房悬挑脚手架施工方案#上海#横杆计算#工字钢搭设.doc

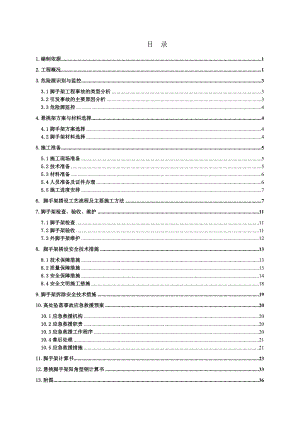

目 录1.编制依据12.工程概况13.危险源识别与监控33.1脚手架工程事故的类型分析33.2引发事故的主要原因分析33.3危险源监控44.悬挑架方案与材料选择44.1脚手架方案选择44.2脚手架材料选择45.施工准备55.1施工现场准备55.2技术准备55.3材料准备65.4人员准备及证件办理65.5施工进度安排76. 脚手架搭设工艺流程及主要施工方法77.脚手架检查、验收、维护117.1脚手架检查117.2脚手架验收117.3外脚手架维护128. 脚手架搭设安全技术措施138.1技术保障措施138.2质量保障措施138.3安全保障措施148.4安全文明施工措施189.脚手架拆除安全技术措施1910.高处坠落事故应急救援预案2010.1应急救援机构2010.2应急救援职责2010.3应急救援工作程序2010.4善后处理2110.5应急救援措施2111.脚手架计算书2312.悬挑脚手架阳角型钢计算书3313.附图36悬挑脚手架施工方案1.编制依据序号名 称编 号1154街坊就近安置动迁配套商品房项目C块施工图纸甲方提供2154街坊就近安置动迁配套商品房项目C块施组3质量管理体系要求GB/T19001-20084建筑结构荷载规范GB50009-20015混凝土结构设计规范GB50010-20026建筑地基基础设计规范GB50007-20027冷弯薄壁型钢结构技术规范GB50018-20028钢结构设计规范GB50017-20039建筑施工安全检查标准JGJ59-9910建筑施工扣件式钢管脚手架安全技术规范JGJ130-201111施工企业安全生产评价标准JGJ/T77-201012建筑施工现场环境与卫生标准JGJ146-200413建筑施工高处作业安全技术规范JGJ80-9114建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社15建筑施工手册（第四版）中国建筑工业出版社16建筑施工计算手册(江正荣著)中国建筑工业出版社17施工现场安全生产保证体系DGJ08-903-200318悬挑式脚手架安全技术规程DG/TJ08 2002-20062.工程概况2.1工程地理位置本工程为154街坊就近安置动迁配套商品房（保障性住房）项目C块，位于图门路以东、规划九谭路以南、军工路以西、规划长阳路延伸段以北的某某区154街坊,总用地面积47765m²，建筑总面积.4m²，其中地上建筑面积.24m²，地下建筑面积29077.16m²，计入容积率面积.97m²。2.2工程建设概况一览表序号项 目内 容1工程名称154街坊就近安置动迁配套商品房（保障性住房）项目C块2工程地址某某市某某区军工路223号3建设单位某某某某置地有限公司4设计单位中国建筑某某设计研究院有限公司5勘察单位某某岩土工程勘察设计研究院有限公司6监理单位某某住远建设监理有限公司7审计单位某某申元工程投资咨询有限公司8质量监督某某市某某区建设工程质量监督站9总包单位中国建筑股份有限公司某某分公司10质量标准创某某市“白玉兰”奖项2.3工程建筑单体设计概况栋号地上层数地下层数总高(m)每栋总建筑面积(m2)地下室层高(m)标准层高房型1#楼30185.9517775.473.922.8A型2#楼32191.5522227.923.922.8C型3#楼30185.9517807.973.922.8A型4#楼32191.5520780.213.922.8B型5#楼32191.5518929.513.922.8A型6#楼30185.9511262.763.922.8D型7#楼30185.9519538.033.922.8B型8#楼30185.9519578.423.922.8C型配套商业213.552729.164.2/3.9配套公建菜市场421.354552.844.2/3.9配套公建地下车库1123571.73.9配套公建门卫118.371.414.2配套公建2.4装饰脚手架搭设概况为了确保外墙装饰工程施工满足总控进度计划要求，项目组织与甲方、监理、外墙装饰分包等单位的生产协调会，在确保安全施工的前提下，为更好的加快工程施工进度，满足室外园林、绿化与外网管线的施工，采用交叉作业流水施工的方法，需在外墙下部十层搭设双排脚手架，满足外墙装饰施工需要。同时考虑为不影响机电外网施工，脚手架在二层搭设悬挑脚手架施工方案，同时一起在三层门厅露台处、采光井处、凹凸处等不影响外网施工部位采用落地式双排脚手架搭设（落地式双排脚手架搭设立杆底部必须垫50mm厚木板或16#槽钢作为脚手架立杆支垫）。为确保外墙装饰施工交叉作业施工安全，要求在悬挑脚手架最上部位置设置双层硬隔离，悬挑脚手架最上部位置3m宽双层挑网（一层密目安全网，一层大眼安全网），同时在悬挑脚手架底部设置6m宽双层挑网（一层密目安全网，一层大眼安全网），同时要求挑网必须与结构有可靠的连接，必须确保下部交叉作业施工安全。悬挑架搭设采用14#工字钢，外挑长度与搁置长度均为1.5m，搁置部位采用20圆钢与结构固定，工字钢悬臂部位采用8#槽钢焊接做成斜撑。在结构的阳角部位无法设置悬挑的部位采用16#槽钢焊接三角形支架作为脚手架的支撑点，要求悬挑工字钢在脚手架立杆位置，采用25短钢筋焊接立杆固定点，悬挑脚手架纵距1.5m，横距1.05m，步距1.8m，脚手架体距墙0.3m，外架底部100200mm处设置纵横向扫地杆，要求外架竹笆板层层满铺，连墙件三步设置一道，层层拉结，要求剪刀撑每5跨设置一道，外侧采用2000目密目式安全网全高封闭，悬挑脚手架搭设高度20m。3.危险源识别与监控3.1脚手架工程事故的类型分析整架倾倒或局部垮架；整架失稳、垂直坍塌；人员才脚手架上高处坠落；落物伤人（物体打击）不当操作事故（闪失、碰撞等）。3.2引发事故的主要原因分析3.2.1整架倾倒、垂直坍塌或局部垮架a.构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙杆等。b.在使用过程中任意拆除必不可少的杆件和连墙杆等。c.构架尺寸过大，承载能力不足或设计安全不够与严重超载。d.地基出现过大的不均匀沉降。3.2.2人员从脚手架上高处坠落a.作业层未按规定设置围挡防护。b.作业层未铺满脚手板或架面与墙之间的间隙过大。c.脚手板和杆件因搁置不稳、扎结不牢或发生断裂和坠落。d.不当操作产生的碰撞和闪失。3.2.3落物伤人（物体打击）a.在搭设和拆除时，高空抛掷构配件，砸伤工人或下部施工人员。b.架体上物体堆放不牢或意外碰落，砸伤工人或下部施工人员。c.整架倾倒、垂直坍塌或局部垮架，砸伤工人或下部施工人员。3.2.4不当操作大致有以下情形a.用力过猛，致使身体失稳。b.在架面上拉车退着行走。c.拥挤碰撞。d.集中多人搬运或安装较重构件。e.架面上的水或其他易滑物品未清除，造成滑落。3.2.5其他伤害a.在不安全的天气条件（五级以上大风、雷雨和雪天）下继续施工。b.在长期搁置以后未作检查的情况下重新投入使用。c.脚手架外侧边缘与外电架空线路的边线之间没有保持安全操作距离等。3.3危险源监控3.3.1对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控。3.3.2对脚手架的构架和防护设施承载可靠和使用安全进行监控。3.3.3对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况。3.3.4加强安全管理，对施工环境和施工条件进行监控。4.悬挑架方案与材料选择4.1脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑到以下几点：4.1.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。4.1.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。4.1.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。4.1.4结构选型力时，求做到受力明确，构造措施到位，搭拆方便，便于检查验收。4.1.5综合以上几点，脚手架的搭设，还必须符合建筑施工安全检查标准要求，必须符合某某文明标化工地的有关标准。4.1.6结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用普通型钢悬挑脚手架。4.2脚手架材料选择4.2.1悬挑脚手架搭设钢管，选用外径48mm，壁厚3mm，钢材强度等级Q235-A，要求钢管表面必须平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管必须具有出厂合格证。脚手架施工前，必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。70N.m本工程钢管脚手架的搭设使用可锻铸造扣件，要求扣件必须符合钢管脚手架扣件（GB15831-2006）要求，并有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格必须与钢管相匹配，贴和面干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。4.2.3悬挑架搭设前，必须进行维修保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔黄色。底排立杆、扫地杆均漆红白（黄黑）相间色。4.2.4脚手板、脚手片的使用，必须符合有关规定要求，并满足安全要求。4.2.5安全网采用密目式安全网，网目必须满足2000目100cm²，做耐贯穿试验不穿透，6×1.8m的单张网重量在3kg以上，颜色必须满足环境效果要求，选用绿色，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由某某建筑安全监督管理部门发放的准用证。4.2.6连墙件采用钢管，其材质必须符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。4.2.7型钢水平悬挑杆采用14#工字钢，斜杆采用支杆采用8#槽钢。4.2.8固定螺栓的直径选用20圆钢。5.施工准备5.1施工现场准备5.1.1所有架子工必须具备特种作业操作证，对作业人员进行上岗前的培训工作。5.1.2要求施工前，责任工程师和班组作业人员必须仔细查阅图纸，熟悉现场，并严格按规范、规程及方案中有关脚手架搭设要求，进行安全与技术交底。5.1.3检查进场构配件，按品种、规格分类，堆放整齐、平稳，不合格品不得使用。6.1.4必须了解、检查外墙装饰脚手架搭设部位基础情况，检查脚手架搭设部位基层是否清理干净，场地是否硬化，是否满足脚手架搭设要求。5.1.5要求在外墙装饰脚手架搭设施工中，必须进行安全监控。5.2技术准备5.2.1熟悉图纸与现场外墙装饰施工部位，了解和掌握脚手架搭设的施工工艺，严格按设计施工图纸和项目部的施工进度计划合理安排材料以及人员进场施工。5.2.2严格按施工方案及脚手架搭设操作规程，对操作者进行有针对性的安全技术交底,并下达具有可操作性、可实施性的技术交底书。5.2.3做好材料进场验收检验工作，复查材料材质证明及材料进场存储准备工作。5.2.4认真做好脚手架在搭设及施工过程中的检验检查记录，并及时整理，确保装饰脚手架在使用过程中，无事故隐患出现，确保脚手架搭设能够顺利进行。5.3材料准备5.3.1在脚手架搭设前，要求脚手架所用材料、工具及防护用具，必须全部到位。5.3.2在脚手架搭设前，必须根据设计图纸及现场脚手架搭设工程量，确定材料进场数量及进场时间，由专人负责，确保材料按时进场，并妥善保管。 5.3.3进场钢管不得有明显变形，裂纹和严重锈蚀。进场扣件不得有锈蚀和有裂纹、缺爪螺栓断丝或滑丝。进场钢管端部切口平整，钢管外侧必须涂刷防锈漆及桔黄色调和漆，保证钢管的颜色的统一，满足CI要求，扣件必须选用某某市建委备案的合格产品，并有出厂合格证，材质应符合国家标准钢管脚手架扣件（GB15831-2006）规定。木垫板选用材质坚硬，不腐烂，横向裂纹不得大于四分之一板宽，脚手板宽200mm，厚度不小于50mm。脚手板端部（80mm100mm处）用铁皮或铁丝扎紧2-3圈。竹笆板必须选用毛竹或南竹制作，进场竹笆必须紧密、有良好的韧性及弹性模数。5.3.4脚手架所用材料进场后，必须堆放整齐，下部垫起架空，防止日晒雨淋。5.3.5.本工程根据施工进度计划对外脚手架施工所用的材料按下表进场：序号名称单位数量进场日期备注148×3钢管T2312011.6.1陆续进场214#工字钢T59.82011.6.1陆续进场38#槽钢T28.52011.6.1陆续进场4扣件只454602011.6.1陆续进场5密目安全网m²352002011.6.1陆续进场6白安全网m²192002011.6.1陆续进场7竹芭脚手板m²221002011.6.1陆续进场8木脚手板m²44202011.6.1陆续进场9踢脚板m²44202011.6.1陆续进场10葫芦个162011.6.1每栋楼计划2个说明：以上计划为估算，仅作参考，以实际工程量为准。5.4人员准备及证件办理5.4.1施工手续及证件所有架子工必须具备某某市特种作业操作证、某某市安全资格上岗证（接受相应三级安全教育）等准许施工证件。架子工必须定期体检，合格者方可持证上岗，凡患有高血压、心脏病、癫痫病、晕高或视力不好的操作人员不得从事脚手架搭设这项工作。5.4.2管理人员及劳务人员培训、教育要求分包人员进场，必须进行入场安全教育与三级安全教育，并要求项目工程部与分包全体人员必须参加由安全部组织的每周安全教育例会，要求架子工进场除进行三级安全教育外还必须进行相应考核，必须建立班前安全教育会，并有班前安全教育纪要。5.4.3人员准备a.为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程每栋楼外脚手架搭设人员需要1520人，均必须持有上岗作业证书。b.建立由项目经理/执行经理、项目总工、现场经理、安全总监、工程部经理等组成悬挑脚手架搭设管理机构，外架搭设负责人必须负有指挥、调配、检查的直接责任。c.外脚手架搭设和拆除，必须有项目总工的签字确认，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。d.由于本工程外墙装饰外架施工，无塔吊吊运材料，所以牵连到材料的垂直运输，短钢管、扣件可以利用外用电梯，6m长钢管只能通过人力专递，或通过葫芦吊运的方法，所以辅助劳动力相对要充足一点，详见下表：序 号工 种人 数备 注1架子工64人必须持有上岗证2辅助工60人3电工、电焊工12必须持有上岗证5.5施工进度安排本工程外墙装饰脚手架搭设，要求18#楼同步搭设，计划工期：2011年6月1日正式开始搭设，2011年6月15日全部搭设结束，考虑到基层清理，雨期、高温等不利因素的影响，要求2011年6月20日必须通过验收，投入使用。6. 脚手架搭设工艺流程及主要施工方法6.1脚手架搭设流程测量放线确定型钢预埋点预埋型钢挑锚固钢筋布置型钢挑并固定斜支撑焊接立杆横向扫地杆小横杆大横杆（搁栅）搭设剪刀撑设连墙件铺脚手板扎防护栏杆挂安全网架体检查验收。6.2主要施工方法6.2.1定距定位要求在18#楼悬挑脚手架搭设，必须根据悬挑脚手架平面布置图在二层楼面划分工字钢布置位置，并在相应外墙上画出工字钢布置点后，采用水钻开洞，洞口大小要求120*180mm（宽*高），要求在外墙开洞时，不得破坏剪力墙钢筋，更不得切断暗柱钢筋（要求开洞必须避开暗柱钢筋），详见悬挑脚手架平面布置图。6.2.2立杆间距脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直每层设置一道（2.8m），水平4.5m(即三步两跨)：里立杆距建筑物0.3m；脚手架底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不在同步同跨内，以保证脚手架的整体性。立杆底部设置焊接固定点，防止立杆位移、滑脱、架体变形，并设置纵横向扫地杆，连接于立脚点杆上，离底座100200mm范围内；立杆的垂直偏差必须控制在架高的1400范围内。6.2.3大横杆、小横杆设置大横杆在脚手架高度方向的间距为1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。6.2.4剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并由底至顶连续设置；中间各道剪刀撑之间的净距离不得大于15m。剪刀撑斜杆的接长采用搭接，搭接长度不得小于1m，不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不得大于150mm。6.2.5脚手板、脚手片的铺设要求脚手架里排立杆与结构层之间均铺设木板：板宽为200mm，里外立杆间满铺竹芭脚手板，要求满层铺设脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施；脚手片必须采用18铅丝双股并联绑扎，每块竹芭片不少于4点，绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。1立杆；2纵向水平杆；3横向水平杆；4竹笆脚手板；5其它脚手板6.2.6防护栏杆脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧；选用18铅丝张挂安全网，要求严密、平整；脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m；脚手架内侧形成临边的(如门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6.2.7连墙件脚手架与建筑物按水平方向4.5m，垂直方向按每层（2.8m）设一拉结点；拉结点在转角范围内和顶部处加密，即在转角1m以内每层设置一拉结点；拉结点必须保证牢固，防止其移动变形，且尽量设置在外架大小横杆连接点处；确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。6.2.8架体内封闭由于18#楼外墙装饰线条设置较多，所以要求脚手架的架体里立杆距墙体净距必须保证300mm，因此在外墙装饰施工过程中，脚手架内侧必须铺设站人片，满足施工、安全需要，要求站人片设置必须平整牢固；要求每层脚手架施工层里立杆与建筑物之间必须采用脚手片或木板进行封闭。要求脚手架顶部里立杆与建筑物之间，脚手架的架体上部必须设置双层脚手片或木板进行封闭，脚手架顶部立杆外侧设置3m宽挑网；首层设置6m宽双层安全挑网，确保下部施工作业安全，脚手架外侧全高设置密目安全网进行封闭；要求支承结构型钢的纵向间距与上部脚手架立杆的纵向间距必须相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150200mm长的25短钢筋，立杆套座其外，并同时在立杆下部设置扫地杆。首层挑网实景图7.脚手架检查、验收、维护7.1脚手架检查7.1.1悬挑脚手架必须由持有效上岗证的专业技术人员搭设。7.1.2进行分楼、分层检查验收时，发现有不符合要求的必须迅速整改，并追究责任。7.1.3悬挑脚手架搭设采用分楼号、分层进行验收时，必须严格按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011及JGJ59-99中“外脚手架检查评分表”，所列项目和施工方案要求的内容进行检查，认真填写验收记录单，并由脚手架搭设人员、安全部、工程部、现场经理、项目总工程师、项目经理/执行经理签字确认后，交付使用。7.1.4脚手架验收合格后，必须挂设合格证及“严禁向外抛掷杂物”、“严禁攀踏”、“当心坠落”等安全警示牌后后方可投入使用。验收合格证上必须注明脚手架验收合格的范围（长度、宽度和步数）、验收者、搭设者和验收日期，脚手架维护保养人员。7.2脚手架验收7.2.1脚手架检查验收时，必须具备下列文件：根据编制依据相关文件、法规要求所形成的专项施工作业方案；脚手架构配件的出厂合格证或质量分类合格标志；脚手架工程的施工记录及质量检查记录；脚手架搭设过程中出现的重要问题及处理记录；脚手架工程的施工验收报告。7.2.2脚手架验收，除查验有关文件外，还必须进行现场检查，着重检查以下各项：构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；安全网的张挂及扶手的设置是否齐全；基础是否平整坚实、支垫是否符合规定；连墙件的数量、位置和设置是否符合要求；垂直度及水平度是否合格。7.2.3结合本工程外墙脚手架搭设实际情况，脚手架搭设技术要求、允许偏差与检验方法，详见下表：项次项目技术要求允许偏差（mm）示意图检查方法与工具1立杆垂直度最后验收垂直度±100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度50m40m20mH2±7±7±7H10±20±25±50H20±40±50±100中间档次用插入法2间距步距±20钢卷尺纵距±50横距±203纵向水平杆高差一根杆的两端±20水平仪或水平尺同跨内两根纵向水平杆高差±104双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢卷尺5扣件安装主节点处各扣件中心点相互距离a150mm钢卷尺同步立杆上两个相隔对接扣件的高差a500mm钢卷尺立杆上的对接扣件到主节点的距离ah/3纵向水平杆上的对接扣件至主节点的距离ala/3钢卷尺扣件螺栓拧紧扭力矩4065N·m扭力扳手6剪刀撑斜杆与地面的倾角45°60°角尺7.3外脚手架维护为了认真做好悬挑脚手架的维护工作，必须设专职维护工人，负责脚手架的日常检查、维护和定期检查与整修，日常的检查和维护必须每日进行一次，定期维护一般每月一次，如遇大风、雷雨天必须增加检查次数，要求在大风、雷雨后每次都必须进行认真的检查整修符合要求后方可使用；脚手架维护主要内容：7.3.1检查脚手架的整体和局部垂直偏差，特别要注意脚手架的转角处和断口处的垂直度，如发现垂直度有异常现象，必须及时加固，消除不安全隐患。7.3.2各类扣件的涂油和紧固：检查扣件时，必须先检查扣件的外观，再将扣件上的螺栓逆时针方向松开螺纹，进行涂油紧固螺栓至规定的力矩范围。7.3.3检查脚手架板有否松动，竹笆脚手板检查四角是否用铁丝扎牢，如发现不安全隐患的必须及时纠正。7.3.4连墙杆检查：检查连接件是否齐全和完好，有无松动、移位，如因装饰施工需要移动连接件时，必须取得项目工工程师的同意（或安全总监的同意）书面通知后，通知脚手架维护人员，由维护人员移动整改，并按规定在邻近位置进行补强连接。7.3.5必须对安全网、挑网、安全隔离设施、外侧挡板、栏杆等安全设施进行检查，保证这些安全设施的完整、牢固，并能正常发挥安全作用，如果有损坏的必须及时调换，如有松动的必须及时紧固，如发现松动和开口的必须及时连通。7.3.6要求在悬挑架的开口、断口、出入口等处必须重点进行检查，必须使这些部位始终处于安全状态，始终符合安全规定。7.3.7必须检查脚手架荷载情况，使其不超过设计荷载，如有超载必须及时卸荷至设计荷载，必须检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态时必须及时纠正。7.3.8必须每天下班前清除脚手架上的杂物、垃圾，并要注意安全，防止落物伤人。8. 脚手架搭设安全技术措施8.1技术保障措施8.1.1架子搭设完毕，用合格密目安全网铺于架子的外围及底部。8.1.2钢管与扣件进场前必须经过检查挑选，选用合格的钢管、扣件，所用扣件在使用前，必须清理加油一次，扣件一定要上紧，不得松动，要求每个螺栓的预紧力在40N·m65 N·m之间。8.1.3悬挑脚手架在搭设到10m高度时，必须由脚手架搭设分包单位进行自检；架子搭设完毕后，必须由脚手架搭设分包单位会同项目安全、技术、质量、工程等部门对整个悬挑架进行验收检查，验收合格后方可投入使用。8.1.4本工程悬挑脚手架主要用于外墙装饰施工，严禁悬挑架悬挂各种重物。8.1.5脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。8.2质量保障措施8.2.1悬挑脚手架搭拆人员在施工作业前，必须进行岗位技术培训与安全教育。8.2.2项目责任工程师在脚手架搭设、拆除前，必须给悬挑脚手架搭拆人员下达书面的安全技术交底（必须双方签字）并进行口头交底，必须传达至所有操作人员。8.2.3脚手架必须严格依据本施工组织设计进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。8.2.4脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。8.3安全保障措施8.3.1脚手架搭拆安全组织构架A.脚手架搭拆安全管理机构组 长：黄秋林 项目执行经理副组长：龚启国、阴奇辉、李健一组 员：吕海松、丁明、李晗、项保民、张玉才、各分包单位负责人、工程部责任工程师、安全部责任工程师等。B.脚手架搭拆安全管理机构职责a.经常检查预埋件是否拉裂、松动。b.经常检查外墙脚手架的整体与局部的水平、垂直度偏差是否超过规范、规程规定要求，发现情况及时加固与更换。c.各类扣件的涂油与紧固：检查扣件时，先将扣件上的螺丝逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围。d.经常检查脚手架上满铺的竹芭板是否松动、破损、折断，如有不合格的情况，必须及时扎牢、修补和拆换。e.在外墙装修期间，如必须移动外墙脚手架与建筑物之间的连接点时，必须由脚手架专职维护人员进行移动。f.对外侧挡板、栏杆的防雷接地等安全设施必须进行检查，必须保证完整有效，发现损坏或松动应及时修补与加固。g.如施工中脚手架需要开口、断口和出入口时，必须对该部分进行重点检查，使这些部位始终符合安全规定。h.检查外墙脚手架的荷载情况，使其不超过规定荷载，如果超过时必须及时卸荷。经常清理外墙脚手架上的杂物，防止落物伤人。8.3.2材质使用安全技术措施a.扣件的紧固程度不应小于40N·m，且不大于65N·m。对接扣件的抗拉承载力为3KN。扣件上螺栓要保持适当的拧紧程度。b.对接扣件安装时其开口要向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。c.各杆件端头伸出扣件盖板边缘的长度必须100mm。d.悬挑架搭设所用钢管出现严重锈蚀、压扁或裂纹的不得使用；严禁使用有脆裂、变形、滑丝等现象的扣件。8.3.3脚手架搭设安全技术措施a.操作人员必须持有登高作业操作证方可上岗b.架子在搭设(拆卸)过程必须做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子进行施工作业。c. 悬挑脚手架在搭设过程中必须划出工作标志区，禁止非作业人员进入，必须统一指挥，上下呼应，动作协调，严禁在无人指挥下作业，当解开与另一人有关的扣件时必须告诉对方，并得到允许，以防坠落伤人。要求在悬挑脚手架上施工的各工种作业人员必须注意自身安全(尤其是在外用电梯作业平台上的施工人员)，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。d.五级以上大风及雷雨等天气严禁进行脚手架搭设、拆除工作。e.要求悬挑架在搭设过程中，必须及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架搭设固定、拉结的，在每日下班前，必须将架子稳定，并要求在悬挑架搭设过程中，项目工程部、安全部以及分包单位必须每日进行检查、验收，要求每两步架必须验收一次，并设专人负责对脚手架进行经常巡视检查、维护、保修：A 在下列情况下，必须对脚手架进行检查：在五级大风和大雨后；停用超过二个月，复工前。B 检查保修项目：各主节点处各杆件的安装、连墙件等构造是否符合施工组织设计或专项施工方案的要求；扣件螺丝是否松动；安全防护措施是否符合要求。f.在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。g.脚手架临街面必须有防止坠物伤人的防护措施。h.搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。8.3.4脚手架上施工作业安全技术措施a.脚手架搭设完成，必须由项目安全部牵头组织项目相关部门验收合格后方可使用。任何人未经项目总工程师、项目安全总监同意，不得任意拆除脚手架部件。b.严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2KN/m²，并能确保悬挑脚手架有较大的安全储备。c.外墙装饰施工时，不允许出现多层作业现象，同时作业层数不得超过二层。d.定期检查脚手架，发现问题和隐患，在施工作业前，必须采取维修加固，以达到坚固稳定，确保施工安全。e.脚手架使用中，必须定期检查杆件的设置和连接，连墙件、支撑、门洞等的构造是否符合要求；扣件螺栓是否松动；安全防护措施是否符合要求；.脚手架堆物是否超载。f.在脚手架的使用过程中，必须做好日常维护、保养工作，必须设专人定期检查钢管、扣件、脚手架及安全网的使用情况，遇有问题及时解决。8.3.5外脚手架防火措施a.必须使用合格的阻燃安全网。b.在脚手架上配备足够数量的灭火器。c.在脚手架上进行电、气焊时，必须有防护措施和专人看守，并备有接盛焊渣的用具及防燃措施，防止火星、熔渣点燃脚手架内保温板、油漆及其他燃烧物。d.各种电缆、电线不准直接绕在脚手架上，保温材料、防水材料、油料等严禁堆放在脚手架上。e.必须配备专职防火安全监督员现场巡查，如在巡查过程中发现脚手架上发现隐患或可疑问题时，必须及时处理，消除隐患。8.3.6预防高空坠落、坠物事故安全技术措施在脚手架上施工作业、各类登高作业及洞口临边等作业均有发生高处坠落事故的可能。为预防高处坠落事故发生，保证施工安全，依据建筑法、安全生产法等要求制定下列措施：1.做好高处作业人员安全教育及相关安全预防工作：所有高处作业人员必须接受高处作业安全知识的教育；特种高处作业人员必须持证上岗；悬挑架搭、拆人员必须持有特种作业人员操作证，上岗前，必须进行三级教育与专业技能培训，并按有关规定进行专门的安全技术专项交底，必须签字确认。要求高处作业人员必须经过体检，合格后方可上岗。作业人员必须正确佩戴和使用安全帽、安全带等必备的安全防护用具。2.各类安全警示标志悬挂于施工现场各相应部位，夜间设红灯示警。3.高处作业前，必须由项目经理/项目执行经理组织有关部门对安全防护设施进行验收，经验收合格签字后，方可作业。安全防护设施必须做到定型化、工具化，防护栏以红白（或黑、黄相间）相间的条纹标示。需要临时拆除或变动安全设施的，必须经项目经理（项目总工）审批签字，并组织有关部门验收，经验收合格，签字后方可实施。4.脚手架搭拆必须编制专项施工方案，并由公司审批签字，项目部必须组织有关部门审核，经审核合格签字后，方可进行脚手架的搭设。脚手架外侧必须采用密目安全网全封闭，不得留有空隙。密目安全网固定在架体上。要求脚手板与建筑物之间的空隙采用脚手板或安全网封闭，防止作业人员和物料坠落；要求脚手架顶部采用双层竹芭板与多层板全封闭，防止交叉作业，引发安全事故。5. 在悬挑脚手架搭设操作时，要求施工人员必须衣着灵便，但决不可赤膊裸身。脚下要穿软底防滑鞋，决不得穿拖鞋、硬底鞋和带钉易滑的鞋，必须正确佩戴安全带。操作时要严格遵守各项安全操作规程和劳动纪律；架子工必须持证上岗。6. 在悬挑脚手架搭设操作过程中，凡在坠落高度基准面2m以上(含2m)有可能坠落的高处进行作业，必须按要求正确系挂安全带，并随时做好临时防护，坚持“先防护、后施工，无防护、不施工”的原则。并要求脚手架搭设作业人员必须做好分工和配合，要求传递杆件时，应掌握好重心，平稳，不要用力过猛，以免引起人身或杆件失衡，对每完成一道工序，都要相互询问并确认后方可进行下一道工序。7.脚手架搭、拆人员必须佩带工具袋，工具用完后放入袋内，不要放在架子上，工具的尾端用绳索与人体相连接。8.拆除下来的杆件和材料必须随拆随传下，以免放置不当造成坠落。9.下班前，必须将所有拆除的构件和材料安全卸下，并检查未拆除的脚手架，要求未拆除脚手架必须稳定，不能形成稳定架体必须采取临时撑拉措施予以加固。10.在拆除作业时，地面上的配合人员必须躲开可能落物的区域。11.上、下运送构件时，必须捆扎牢固，尽量避免或减少人工上、下传递。12.要求所有作业人员必须服从统一指挥，不能自行其是。13.严禁在脚手架上打闹戏耍、退着行走和跨在外护栏上休息。14.拆除现场必须设置可靠的安全围栏，并设专人看管，严禁非施工人员进入拆卸作业区内。15.严禁将拆下的材料向地面抛掷。16.外脚手架拆除前，必须将脚手板上的垃圾杂物清除干净。8.3.7预防脚手架坍塌事故安全技术措施1.必须严格按悬挑脚手架搭设顺序进行搭设。2.悬挑脚手架搭设前必须严格按相关规定编制专项施工作业方案，并经公司审批、项目各部门审核后，方可进行脚手架搭拆。要求脚手架每层均铺设脚手板，不得留有空隙，脚手板与建筑物之间的空隙必须采用脚手板或安全网封闭，防止人员和物料坠落。3.脚手架外侧每步架必须设置二道防护栏杆，并设置好挡脚板
