嘉逸园钻孔灌注桩后注浆专项施工方案.doc

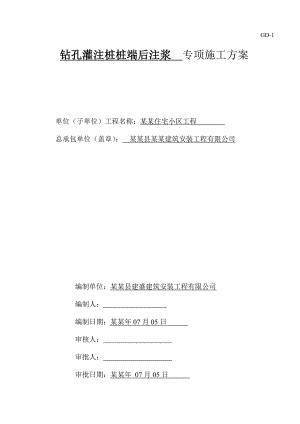

GD-1钻孔灌注桩桩端后注浆 专项施工方案单位（子单位）工程名称：某某住宅小区工程 总承包单位（盖章）：某某县某某建筑安装工程有限公司编制单位：某某县建盛建筑安装工程有限公司编制人： 编制日期：某某年07月05日 审核人：审批人： 审批日期：某某年 07月05日 目 录第一章 总体概述1一、工程概况11.1项目名称及参建各方名称11.2工程简介11.3灌注桩设计要求11.3.1 1幢灌注桩11.3.2 2、3幢灌注桩21.3.3 4幢灌注桩21.3.4 5幢灌注桩21.3.5 6幢灌注桩2二、编制依据2三、场地岩土工程条件3第二章 施工组织部署10第一节 现场施工管理和人员安排101.1、项目部主要管理人员安排101.2、班组人员安排10第二节 计划工期和保证措施10第三节 施工机具安排11第三章 灌注桩桩端后注浆施工11第一节 灌注桩桩端后注浆设计参数11（一）注浆管11（二）注浆阀选型11（三）水泥品种及浆液水灰比12（四）注浆压力12（五）单桩水泥用量12（六）桩端后注浆工艺12（七）桩端后注浆质量控制标准12（八）桩端后注浆工程质量检查和验收12第二节 灌注桩桩端后注浆施工13（一）注浆管制作13（二）注浆管安装13（三）清理桩位注浆管周边的砼13（四）注浆站安装13（五）注浆管道铺设14（六）水泥浆液配制14（七）第一次桩端后注浆14（八）第二次桩端后注浆14第三节 钻孔灌注桩桩端后注浆质量保证措施14第五章 安全生产措施15第一节 安全生产管理条例15第二节 施工用电安全措施16第三节 机械安全措施16第四节 雨季、台风和夏季高温季节的施工措施17第六章 文明生产措施18钻孔灌注桩桩端后注浆专项施工方案第一章 总体概述一、工程概况1.1项目名称及参建各方名称工程名称：某某县某某住宅小区工程 建设单位：某某县怡日科技有限公司 设计单位：汕头市建筑设计院 勘察单位：广东核力工程勘察院 施工单位：某某县某某建筑安装工程有限公司 1.2工程简介拟建场址位于潮州市某某县广场东路西侧，场地地势平坦。总占地面积1.9万平方米、建筑面积约9万平方米。根据业主提供的规划方案，场区内拟建建筑物共6幢商住楼及沿街商铺，其中1幢商住楼楼高为17层，2幢商住楼楼高为21层，3幢商住楼楼高为24层，4幢商住楼楼高为2425层，5幢商住楼楼高为23层，6幢商住楼楼高为25层；沿街商铺均为1层；拟设置一层地下室；基坑开挖深度约为4.0米,面积约为15226平方米,长度约为672米。主体结构全部为钢筋混凝土框架剪力墙结构。本工程桩基础采用灌注桩桩端后注浆的形式，灌注桩桩径为700、800及900三种，主楼桩基本采用桩端后注浆工艺。1.3灌注桩设计要求本工程灌注桩按6幢分5区设计，各区桩端进入持力层的要求及单桩竖向承载力特征值如下：1.3.1 1幢灌注桩本幢的区桩长（自工程勘察报告钻探孔面算起）21m定长；区桩长（自工程勘察报告钻探孔面算起）约24.5m，桩尖进入砾砂层（应穿越粘土夹层），桩身混凝土强度等级C30。单桩竖向承载力特征值：700-2900kN；800-3600kN；900-4300kN。1.3.2 2、3幢灌注桩本幢桩长21m定长，桩尖进入砾砂层，桩身混凝土强度等级C30。单桩竖向承载力特征值：700-2900kN；800-3600kN；900-4300kN。1.3.3 4幢灌注桩本幢区桩长（自工程勘察报告钻探孔面算起）22.5m定长；区桩长（自工程勘察报告钻探孔面算起）23.5m定长，桩尖进入砾砂层，桩身混凝土强度等级C30。单桩竖向承载力特征值：700-2900kN；800-3600kN；900-4300kN。1.3.4 5幢灌注桩本幢桩长（自工程勘察报告钻探孔面算起）22m定长，桩尖进入砾砂层，桩身混凝土强度等级C30。单桩竖向承载力特征值：700-2900kN；800-3600kN；900-4300kN。1.3.5 6幢灌注桩（1）本幢主楼桩长（自工程勘察报告钻探孔面算起）约56.557m，桩尖进入粗砂层（地质资料第13层）不少于1.5m，桩身混凝土强度等级C40。单桩竖向承载力特征值：700-4000kN；800-5300kN；900-6500kN。(2) 本幢设计图纸用虚线圈定的范围内桩长（自工程勘察报告钻探孔面算起）21m定长，桩尖进入砾砂层（地质资料第6层，不须后注浆），桩身混凝土强度等级C30。单桩竖向承载力特征值：700-1250kN；800-1500kN。二、编制依据1、某某工程桩基础施工图；2、某某工程岩土工程勘察报告；3、建筑桩基技术规范JGJ 94-2008及其它相关的施工技术规范及验收标准。三、场地岩土工程条件依本次钻探资料，在钻进深度控制范围内，将地基土层分为17个层次，自上而下依次为：杂填土；粉质粘土；中砂；淤泥；粉质粘土；砾砂；淤泥质土；中砂；粉质粘土；中砂；粉质粘土；粗砂；粉质粘土；砾砂；砂质粘性土；全风化岩；强风化岩；现逐一分述如下：、杂填土层顶高程2.972.24米，层厚0.754.60米，平均2.23米，全场地覆盖该层，呈杂色，由建筑垃圾（约占2050%）及杂土回填所组成，均匀性差，松散状，属近期回填产物。结合地区勘察经验，建议承载力特征值的经验值=40。、粉质粘土层顶埋深0.751.75米，层顶高程1.730.98米，层厚0.552.75米，平均1.69米，仅ZK11ZK13、ZK19、ZK23、ZK27、ZK31、ZK35、ZK38、ZK41、ZK44、ZK45、ZK47孔揭露该层，呈灰黄色；以粉、粘粒为主，含少量粉砂；软塑可塑状。本土层的成因类型为第四系陆相冲积土（）。本土层取土样6件，液性指数=0.560.83，平均值0.661，标准值0.750，孔隙比e=0.8311.087，平均值0.915，标准值0.986，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值=133；本土层标贯试验10次，实测值N'=46击，校正值N46击，平均值5.6击，标准值5.2击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=145。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=25；水下钻(冲)孔桩桩侧摩阻力特征值=22；建议承载力特征值的经验值=120。、中砂层顶埋深1.354.60米，层顶高程1.41-1.98米，层厚3.227.36米，平均5.03米，全场区分布，呈浅土灰浅土黄色，松散中密状，饱和，中砂占5070%，余为粗砂。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验55次，实测值N'=718击，校正值N716.8击，平均值11.3击，标准值10.7击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=160。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=27；水下钻(冲)孔桩桩侧摩阻力特征值=23；建议承载力特征值的经验值=130。、淤泥层顶埋深7.308.71米，层顶高程-4.64-5.95米，层厚0.745.60米，平均3.76米，全场区分布，呈灰黑色，流塑状，以粘粒为主；质地细腻，手捻具润滑感，具臭味。本土层的成因类型为第四系滨海相沉积土（）。本土层取土样6件，含水量w=53.878.3%，平均值67.58%，标准值74.82%，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-5得承载力特征值的经验值=40。结合地区勘察经验，建议承载力特征值的经验值<35。、粉质粘土层顶埋深8.3513.20米，层顶高程-6.08-10.75米，层厚0.8510.60米，平均3.54米，全场区分布，呈灰黄色；以粉、粘粒为主，含少量粉砂；软塑可塑状。本土层的成因类型为第四系陆相冲积土（）。土层中部夹细砂层，即(5-1)层。本土层取土样6件，液性指数=0.640.81，平均值0.704，标准值0.753，孔隙比e=0.8000.992，平均值0.906，标准值0.975，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值=136；本土层标贯试验32次，实测值N'=47击，校正值N3.25.6击，平均值4.5击，标准值4.3击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=135。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=25；水下钻(冲)孔桩桩侧摩阻力特征值=22；建议承载力特征值的经验值=120。(5-1)、细砂层顶埋深13.1615.40米，层顶高程-10.61-12.83米，层厚0.904.40米，平均1.75米，仅ZK1ZK6、ZK9、ZK16、ZK17、ZK21、ZK25、ZK29、ZK36、ZK37、ZK39ZK43孔揭露该层，呈浅土黄色，稍密中密状，饱和，细砂占5070%，余为中砂。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验8次，实测值N'=1224击，校正值N9.418.1击，平均值12.3击，标准值10.2击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=140。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=24；水下钻(冲)孔桩桩侧摩阻力特征值=20；建议承载力特征值的经验值=120。、砾砂层顶埋深13.1622.40米，层顶高程-10.33-19.75米，层厚3.9817.65米，平均11.34米，全场区分布，呈浅土黄色，砾砂以石英为主，占2025%；卵石占520%，成分以硅质岩为主，粒径约为17CM，填充物为中砂、粗砂及粘粒，中密密实状，饱和。本土层的成因类型为第四系陆相冲积土（）。土层中部夹粉质粘土及细砂层，即(6-1)、(6-2)及(6-3)层。本土层标贯试验83次，实测值N'=2339击，校正值N1726.2击，平均值22.5击，标准值22.1击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=400。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=52，桩端阻力特征值=5000；水下钻(冲)孔桩桩侧摩阻力特征值=42，桩端阻力特征值=1300；建议承载力特征值的经验值=350。(6-1)、粉质粘土层顶埋深15.6318.71米，层顶高程-13.39-16.03米，层厚0.303.00米，平均1.36米，仅ZK8、ZK9、ZK11ZK13、ZK15、ZK19、ZK25、ZK26孔揭露该层，呈浅土灰色；以粉、粘粒为主，含少量粉砂；可塑状。本土层的成因类型为第四系陆相冲积土（）。本土层取土样4件，液性指数=0.410.59，平均值0.505，孔隙比e=0.7080.967，平均值0.841，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值的经验值=167；本土层标贯试验5次，实测值N'=67击，校正值N4.45.2击，平均值5击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=150。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=28；水下钻(冲)孔桩桩侧摩阻力特征值=24；建议承载力特征值的经验值=130。(6-2)、细砂层顶埋深17.3321.20米，层顶高程-14.91-18.55米，层厚0.802.75米，平均1.68米，仅ZK1ZK4、ZK7、ZK9ZK12、ZK16、ZK20ZK22、ZK25孔揭露该层，呈浅土黄色，稍密中密状，饱和，细砂占5070%，余为中砂。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验10次，实测值N'=1426击，校正值N9.918.7击，平均值14.3击，标准值12.7击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=152。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=26；水下钻(冲)孔桩桩侧摩阻力特征值=22；建议承载力特征值的经验值=130。(6-3)、粉质粘土层顶埋深22.0623.56米，层顶高程-19.43-21.14米，层厚0.280.70米，平均0.46米，仅ZK3、ZK4、ZK6、ZK23、ZK48孔揭露该层，呈灰黄色；以粉、粘粒为主，含少量粉砂；可塑状。本土层的成因类型为第四系陆相冲积土（）。本土层取土样3件，液性指数=0.470.52，平均值0.502，孔隙比e=0.6500.716，平均值0.687，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值的经验值=176。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=28；水下钻(冲)孔桩桩侧摩阻力特征值=24；建议承载力特征值的经验值=130。、淤泥质土层顶埋深24.5629.41米，层顶高程-22.29-26.84米，层厚0.404.70米，平均2.50米，仅ZK1ZK10、ZK31、ZK35、ZK38、ZK39、ZK41、ZK44ZK48孔揭露该层，呈灰黑色，流塑状，以粘粒为主，含少量腐殖质；质地细腻，手捻具润滑感，具臭味。本土层的成因类型为第四系滨海相沉积土（）。本土层取土样6件，含水量w=38.253.5%，平均值43.92%，标准值48.26%，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-5得承载力特征值的经验值=74。结合地区勘察经验，建议承载力特征值的经验值=60。、中砂层顶埋深25.5329.86米，层顶高程-23.06-27.19米，层厚0.705.20米，平均2.75米，仅ZK1ZK4、ZK6ZK8、ZK12、ZK13、ZK17、ZK18、ZK24、ZK28ZK30孔揭露该层，呈浅土灰色，中密密实状，饱和，中砂占5070%，余为细砂。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验8次，实测值N'=2735击，校正值N18.621.6击，平均值19.2击，标准值18.1击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=236。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=34，桩端阻力特征值=3500；水下钻(冲)孔桩桩侧摩阻力特征值=30，桩端阻力特征值=1000；建议承载力特征值的经验值=200。、粉质粘土层顶埋深27.4032.40米，层顶高程-24.56-29.72米，层厚1.2011.10米，平均6.68米，全场区分布，呈灰黄浅土灰色；以粉、粘粒为主，含少量粉砂；可塑状。本土层的成因类型为第四系陆相冲积土（）。土层中部夹中砂层，即(9-1)层。本土层取土样6件，液性指数=0.340.46，平均值0.394，标准值0.430，孔隙比e=0.6310.832，平均值0.743，标准值0.808，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值=182；本土层标贯试验47次，实测值N'=713击，校正值N3.87.9击，平均值5.6击，标准值5.4击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=160。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=30；水下钻(冲)孔桩桩侧摩阻力特征值=26；建议承载力特征值的经验值=140。(9-1)、中砂层顶埋深33.8136.15米，层顶高程-31.39-33.39米，层厚0.762.75米，平均1.57米，仅ZK1ZK5、ZK7孔揭露该层，呈浅土黄色，中密密实状，饱和，中砂占5070%，余为细砂及粘粒。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验3次，实测值N'=2432击，校正值N13.418击，平均值16击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=222。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=32；水下钻(冲)孔桩桩侧摩阻力特征值=28；建议承载力特征值的经验值=190。、中砂层顶埋深32.4039.56米，层顶高程-29.76-36.83米，层厚1.0911.30米，平均5.77米，全场区分布，呈浅土黄色，中密密实状，饱和，中砂占5070%，余为细砂。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验54次，实测值N'=1638击，校正值N8.320击，平均值15.4击，标准值14.7击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=212。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=32，桩端阻力特征值=4000；水下钻(冲)孔桩桩侧摩阻力特征值=28，桩端阻力特征值=1100；建议承载力特征值的经验值=180。、粉质粘土层顶埋深39.3647.60米，层顶高程-37.03-44.85米，层厚7.3018.50米，平均13.84米，全场区分布，呈灰红灰黄色；以粉、粘粒为主，含少量粉砂；可塑硬塑状。本土层的成因类型为第四系陆相冲积土（）。本土层取土样6件，土工试验成果:液性指数=0.130.25，平均值0.215，标准值0.257，孔隙比e=0.6190.870，平均值0.736，标准值0.822，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值的经验值=223；本土层标贯试验70次，实测值N'=1324击，校正值N6.812.5击，平均值9.1击，标准值8.8击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=210。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=36；水下钻(冲)孔桩桩侧摩阻力特征值=32；建议承载力特征值的经验值=180。、粗砂层顶埋深50.7061.60米，层顶高程-47.86-59.15米，层厚2.5015.10米，平均8.29米，全场区分布，呈浅土黄色，中密密实状，饱和，粗砂占5070%；混515%卵石，粒径约为15CM，余为中砂及粘粒。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验57次，实测值N'=2339击，校正值N1220.3击，平均值16.4击，标准值15.9击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=221。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=40，桩端阻力特征值=5000；水下钻(冲)孔桩桩侧摩阻力特征值=36，桩端阻力特征值=1300；建议承载力特征值的经验值=200。、粉质粘土层顶埋深60.0669.56米，层顶高程-57.82-67.09米，层厚0.508.00米，平均3.04米，其中ZK1ZK3、ZK5、ZK20、ZK21、ZK24孔缺失该层，呈灰黄色；以粉、粘粒为主，含少量粉砂；可塑硬塑状。本土层的成因类型为第四系陆相冲积土（）。土层中部夹中砂层，即(13-1)层。本土层取土样6件，土工试验成果:液性指数=0.300.33，平均值0.314，标准值0.323，孔隙比e=0.6280.879，平均值0.733，标准值0.815，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值的经验值=221；本土层标贯试验20次，实测值N'=1317击，校正值N6.88.8击，平均值8击，标准值7.8击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=200。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=34；水下钻(冲)孔桩桩侧摩阻力特征值=30；建议承载力特征值的经验值=170。(13-1)、中砂层顶埋深66.2671.66米，层顶高程-63.46-69.04米，层厚1.205.60米，平均2.75米，仅ZK27、ZK28、ZK31、ZK32、ZK35、ZK38、ZK43ZK46、ZK48孔揭露该层，呈浅土黄色，中密密实状，饱和，中砂占5070%；混515%卵石，粒径约为16CM，余为粗砂及粘粒。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验9次，实测值N'=2435击，校正值N12.518.2击，平均值15.9击，标准值14.7击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=212。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=32；水下钻(冲)孔桩桩侧摩阻力特征值=28；建议承载力特征值的经验值=180。、砾砂层顶埋深57.3177.56米，层顶高程-54.89-74.94米，层厚1.5015.40米，平均6.97米，其中ZK47孔缺失该层，呈浅土黄色，砾砂以石英为主，占2530%；卵石占520%，成分以硅质岩为主，粒径约为17CM，填充物为粗砂，中密密实状，饱和。本土层的成因类型为第四系陆相冲积土（）。本土层标贯试验47次，实测值N'=2147击，校正值N10.924.4击，平均值18.3击，标准值17.5击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-1得承载力特征值的经验值=300。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=50，桩端阻力特征值=5000；水下钻(冲)孔桩桩侧摩阻力特征值=40，桩端阻力特征值=1400；建议承载力特征值的经验值=250。、砂质粘性土层顶埋深66.9682.10米，层顶高程-64.54-79.26米，层厚0.6013.06米，平均4.86米，其中ZK18、ZK26、ZK28、ZK30孔缺失该层，呈灰黄色，砂粒以石英粗砂为主，含量2030%，粘性差，硬塑状，为中粗粒花岗岩风化残积而成。本土层的成因类型为第四系残积土（）。本土层取土样6件，土工试验成果:液性指数=0.100.12，平均值0.105，标准值0.118，孔隙比e=0.6340.897，平均值0.745，标准值0.839，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.2-4得承载力特征值=231；本土层标贯试验26次，实测值N'=1929击，校正值N9.915.1击，平均值13.2击，标准值12.6击，查广东省标准建筑地基基础设计规范(DBJ15-31-2003)表4.4.3-3得承载力特征值的经验值=240。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=40；水下钻(冲)孔桩桩侧摩阻力特征值=34；建议承载力特征值的经验值=200。、全风化中粗粒花岗岩层顶埋深72.5586.81米，层顶高程-69.76-84.24米，层厚0.8016.62米，平均5.58米，全场区分布，其中ZK3、ZK5、ZK7ZK10、ZK14、ZK16、ZK17、ZK19、ZK20、ZK24、ZK25、ZK28、ZK32、ZK35、ZK37、ZK45孔尚未揭穿该层，原岩为中粗粒花岗岩，呈黄褐色，长石斑晶及黑云母已全部粘土化，岩心呈半岩半土状，手捏即碎，可见原岩花岗结构，岩芯呈密实土状，强度低，浸水后易软化。本岩层的成因类型为中生界燕山期岩浆岩（）。依岩石的特征，岩石的坚硬程度为极软岩，完整程度属极破碎，岩石质量等级为V级，本岩层标贯试验37次，实测值N'=3247击，校正值N16.624.4击，平均值21击，标准值20.3击，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.1-2得承载力特征值=400。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=50，桩端阻力特征值=3500；水下钻(冲)孔桩桩侧摩阻力特征值=40，桩端阻力特征值=700；建议承载力特征值的经验值=300。、强风化中粗粒花岗岩层顶埋深75.85-90.30米，层顶高程-73.38-87.57米，层厚1.1018.85米，平均6.43米，尚未揭穿该岩层，全场区分布。原岩为中粗粒花岗岩，呈黄褐色，原岩结构构造遭受强烈破坏，长石及黑云母斑晶已部分粘土化，岩芯呈碎块状残土，强度低，用力可折断，锤击声哑，水稳性差，浸水或干湿交替时易软化或崩解；其中ZK1孔底部过渡为中风化中粗粒花岗岩。本岩层的成因类型为中生界燕山期岩浆岩（）。依岩石的特征，岩石的坚硬程度为极软岩，完整程度属极破碎，岩石质量等级为V级，本岩层标贯试验21次，实测值N'=5178击，校正值N26.540.6击，平均值32.3击，标准值30.7击，查广东省标准建筑地基基础设计规范（DBJ15-31-2003）表4.4.1-2得承载力特征值=500。结合地区勘察经验，混凝土预制桩桩侧摩阻力特征值=80，桩端阻力特征值=4000；水下钻(冲)孔桩桩侧摩阻力特征值=60，桩端阻力特征值=1000；建议承载力特征值的经验值=400。第二章 施工组织部署第一节 现场施工管理和人员安排1.1、项目部主要管理人员安排项目部人员安排详见本工程总体施工方案。1.2、班组人员安排为确保工程质量，严格按施工图、现行施工规范以及本工程施工组织设计施工，现场将组建一个桩底后注浆施工专业班组，在项目部的领导和管理下进行专项施工。后注浆专业班组合计用工人数8人。其中：1、注浆管制安及后注浆6人；2、施工员1人；3、后勤1人。第二节 计划工期和保证措施桩端后注浆拟在钻孔灌注桩完工后20天内完成。为加快施工进度确保工程按计划工期完工，在按要求积极组织施工力量的同时，采取如下措施：1、水泥等需送检的主要材料提前采购进场，及时送检，以免出现现场待料施工的现象。2、合理安排施工计划，组织分段流水作业，控制关键工作路线中各道工序的作业进度。3、加强现场管理的科学性及管理力度，最大限度地发挥员工的工作潜能，从而提高单位时间内作业人员的工作效率。4、加强作业工人的技术培训和技能培训，从而不断提高作业工人的工作熟练程度，避免工作失误造成返工而延误工期，进而加快个人工作效率。5、合理组织人员流水作业，最大限度减少窝工停工现象。第三节 施工机具安排为满足施工进度的需要，避免人员窝工现象，须配置足够的施工机械设备，本工程拟进场主要机械设备详见下表。各施工机械根据进度情况，及时安排设备进出场，灵活调度。拟进场主要机械设备表序号设备名称单位数量单台功率（KW）总功率(KW)主要用途1电焊机台215.030注浆管制安2切割机台12.02.0注浆管加工3绞丝机台12.02.0注浆管加工4砂浆搅拌机台23.06.0水泥浆搅拌53SNS注浆泵台118.518.5注浆6合计功率81第三章 灌注桩桩端后注浆施工第一节 灌注桩桩端后注浆设计参数根据本工程的地质特点和设计院对灌注桩桩端后注浆的要求，桩端后注浆采用如下施工参数和注浆工艺：（一）注浆管本工程灌注桩的特点，每桩对称设置2根32（外径）×2.75mm（壁厚）电焊钢管作为注浆管。管与管之间连接采用外套42×3.0mm钢管电焊连接，连接套管长度为100mm。（二）注浆阀选型浆管的喷射头部份采用“16孔单向阀”，“16孔单向阀”注浆喷射头焊接于每根注浆管下部。（三）水泥品种及浆液水灰比本工程后注浆采用PO 42.5R普通硅酸盐水泥，浆液水灰比采用0.500.65，水泥浆按水泥量的0.7掺入FDN-Z减水剂和按水泥量的6.0%掺入UEA微膨胀剂。（四）注浆压力桩端注浆设计压力为1.62.0Mpa，可通过试验调整。（五）单桩水泥用量每桩水泥用量（单位为t）为2.4D（D为桩径，单位为m）；对单桩承台及设计试桩的桩端后注浆，水泥用量应增大20。（六）桩端后注浆工艺1、注浆作业宜在成桩3天15天内开始（现场应根据注浆的有效性作相应调整），且结合周边工程桩的施工进度，避免水泥凝结影响后续工程桩的施工；2、对于桩群注浆，宜先外围后内部；3、桩端注浆宜对同一根桩的各根注浆管依次实施注浆；4、注浆作业点距桩成孔作业点的距离不宜小于10m。（七）桩端后注浆质量控制标准1、注浆质量合格标准桩端后注浆采用水泥量和灌浆压力双控的合格标准，桩端后注浆符合下列条件之一时，后注浆即可定为合格：（1）、注浆总量和注浆压力均达到设计要求；（2）、注浆水泥总用量已达到设计值的75%，且注浆压力超过设计值；（3）、注浆水泥总用量已达到设计值的75%，且地面已冒浆。2、桩端后注浆事故处理无法达到注浆结束条件时，应在桩边补钻2个91钻孔，钻孔底端应深于桩端1000mm以上，重新埋设注浆钢管，灌注套壳料5天后进行补注浆，补注浆水泥用量每桩不少于设计水泥用量的1.2倍，且终止注浆压力不小于1.5MPa。（八）桩端后注浆工程质量检查和验收1、后注浆施工完成后应提供水泥材质检验报告、后注浆作业记录、特殊情况处理记录等资料。2、在桩身混凝土强度达到设计要求的条件下，承载力检验应在注浆完成20天后进行，浆液中掺入早强剂时可于注浆完成15天后进行。第二节 灌注桩桩端后注浆施工灌注桩桩端后注浆施工工序：注浆管制作多孔单向阀安装安放注浆管清理桩位注浆管周边的砼注浆站安装注浆管道铺设水泥浆液配制第一次注浆浆管道清洗第二次注浆注浆管道清洗。（一）注浆管制作本工程每桩采用2根32（外径）×2.75mm（壁厚）电焊钢管作为注浆管，注浆管的喷射头部份采用“多孔单向阀”技术，管与管之间连接采用外套钢管电焊连接，连接套管长度为100mm。“多孔单向阀”注浆喷射头焊接于注浆管底部，注浆钢管和焊接口要求能承受10.0Mpa的灌浆压力。（二）注浆管安装每根钻孔灌注桩安装33（外径）×2.75mm（壁厚）注浆钢管，把注浆钢管分布于桩钢筋笼内的两边，注浆管在混凝土导管安装完成后下入，注浆管的注浆喷射头必须达到孔底，注浆管上端用铁丝绑扎在钻机底座上固定。各节注浆管之间的连接采用钢套管接电焊，下管时必须严格检查管是否完好无损，有无裂缝，发现不合格者不得使用，焊接时，必须保证注浆管连接强度并无假焊和漏焊。注浆钢管上端以高出地面100mm为宜，防止钻孔桩灌注砼时被埋没。（三）清理桩位注浆管周边的砼混凝土灌注完毕后，钻机移位时应注意保护好注浆管，以免碰断伸出地面的注浆管。钻机移位后应及时清理注浆管周边的混凝土，避免因砼灌注过高或灌注过程漏落的混凝土包死注浆管上端。桩机移机后应注意检查注浆钢管的完好程度，发现管头破损或堵塞，应及时清理或作补焊接灌浆钢管的处理。（四）注浆站安装注浆站包括高压注浆泵、砂浆搅拌机、浆液过虑设施、储水箱、配电柜、灌浆控制屏的安放，要求设备安装平整、稳固。泵站位置选择应尽量减小注浆管线长度而又有利水泥堆放的场地。（五）注浆管道铺设对距离注浆站较近的桩位，可采用高压输浆软管送浆。对离注浆站较远的桩位，一般前段采用铺设钢管送浆，后段（桩位附近）采用高压输浆软管与注浆钢管连接。（六）水泥浆液配制本工程后注浆采用P0 42.5R普通硅酸盐水泥，浆液水灰比采用0.500.60，水泥浆按水泥量的0.7掺入FDN-Z减水剂和按水泥量的6.0%掺入UEA微膨胀剂。水泥浆配制过程应严格控制配合比，水泥浆进入注浆泵前应进行过滤处理，滤去水泥硬块和其他杂物，以免堵塞注浆头多孔单向阀，造成灌浆事故。（七）第一次桩端后注浆1、连接好注浆管线和注浆枪头，用清水试压检查管线及接头是否有漏水现象，发现漏水时应及时处理；2、正式注浆前，用高压打开第一根注浆钢管底端多孔单向阀；3、打开多孔单向阀后便可开始灌注水泥浆液，水泥浆进入注浆泵前应严格过滤，灌浆注入率应控制在75L/min以内，开始先用0.65水灰比的水泥浆，最后可采用0.5水灰比的水泥浆进行灌浆，压入水泥量达到设计用量的75%后即可终止第一次注浆；若地面已冒浆或周围桩孔串浆，经间歇性注浆处理仍未能解决时，可提前结束第一次注浆。若注浆压力长期低于设计压力，则应适当增加第一次注浆的水泥用量；4、注浆完毕后必须及时清洗注浆设备及管线，然后拆卸管线。（八）第二次桩端后注浆第二次桩端后注浆的方法同第一次灌浆。达到如下条件之一时可结束第二次灌浆：（1）、注浆总量和注浆压力均达到设计要求；（2）、注浆水泥总用量已达到设计值的75%，且注浆压力超过设计值；（3）、注浆水泥总用量已达到设计值的75%，且地面已冒浆。注浆完毕，及时清洗注浆设备及管线，拆卸注浆管线。第三节 钻孔灌注桩桩端后注浆质量保证措施后注浆应严格按下列要求施工：1、注浆管采用电焊钢管，并保证每根管无孔洞。竖向接头一律用外套管套焊，每个接头应仔细检查，确保无漏焊假焊现象。注浆钢管和焊接口要求能承受10.0Mpa的灌浆压力。2、注浆管底端采用“多孔单向阀”出浆系统，确保注浆管埋设的有效性。每轮次开始注浆前，用高压水打开第一次注浆钢管的底端多孔单向阀，当压力达到10.0Mpa仍未能打开时，即可认为此注浆钢管已堵塞，需更换另一根注浆钢管进行注浆，同时应改用每桩一次注浆工艺。3、每桩一次注浆工艺（1）、注浆总量和注浆压力均达到设计要求；（2）、注浆水泥总用量已达到设计值的75%，且注浆压力超过设计值；（3）、注浆水泥总用量
