四川高层住宅楼框架结构地下室双排落地式脚手架施工方案.doc

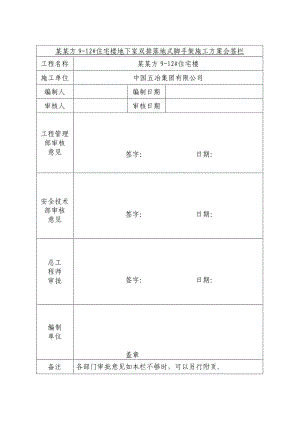

某某方9-12#住宅楼地下室双排落地式脚手架施工方案会签栏工程名称某某方9-12#住宅楼施工单位中国五冶集团有限公司编制人编制日期审核人审核日期工程管理部审核意见 签字： 日期：安全技术部审核意见 签字： 日期：总工程师审批 签字： 日期：编制单位盖章备注各部门审批意见如本栏不够时，可以另行附页。目录一、 编制说明及编制依据1 编制说明 编制依据二、 工程概况 建筑及结构概况 安全文明施工管理目标三、 脚手架施工方案 脚手架搭设要求 脚手架搭设前的准备 3、脚手架搭设施工质量要求与注意事项5 安全防护措施及验收 脚手架拆除四、 安全文明施工保证措施 1、安全文明施工保证体系图13 安全文明施工措施 五、应急预案 目的 应急领导小组及其职责 应急反应预案 应急通信联络六、双排脚手架的设计及验算 1、脚手架参数 荷载设计 横向水平杆验算 纵向水平杆验算 扣件抗滑承载力验算 荷载计算 立杆稳定性验算 脚手架搭设高度验算 连墙件承载力验算 10、立杆地基承载力验算28一、 编制说明及编制依据1、编制说明 为方便某某方912#楼地下室外剪力墙施工、防水施工及安全维护，需在地下室东面、南面及西面搭设双排落地式钢管扣件式脚手架。为保证该脚手架的搭设、使用、拆除符合有关规范要求，特编制本方案，作为地下室脚手架工程施工的原则性指导文件。2、编制依据1建筑施工高处作业安全技术规范(JGJ80-91)2建筑施工安全检查标准(JGJ59-2011)3建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)4建筑结构荷载规范GB5000920125建筑施工企业安全生产管理规范GB50656-20116建筑施工手册缩印本第四版二、 工程概况1、建筑及结构概况成都某某方912#住宅楼位于成都市新天府广场核心区，天府大道的东侧，红星路的西侧，成都市中级人民法院的南侧。项目基地紧邻府河，东侧为红星路，西侧为天府大道，南侧为景悦东街，北侧为民丰大道。 912#楼是中冶文投置业有限公司开发的成都某某方项目其中的四栋住宅楼，施工范围包括912#四栋主楼及14号地下室2T轴线以南区域 ，即地下室 区。基础型式采用筏板基础、独立基础，住宅楼主楼采用钢筋混凝土剪力墙结构，单独地下室采用框架结构。总建筑面积.33平方米。地上面积95362.11平方米，其中9#楼37层总面积19314平方米、10#楼38层总面积29406平方米、11#楼38层总面积18553平方米、12#楼38层总面积26910平方米。地下共三层，地下一层层高为4.45米（主楼区域为5.700米），地下二层、三层层高均为3.750米总面积46302.87平方米，主要功能为机动车停车库、非机动车停车库、设备用房、物管用房等。建筑设计标高±0.000相对于绝对标高492.1m。2、安全文明施工管理目标安全文明施工管理目标：死亡事故零、重伤事故零、轻伤事故不大于0.3，杜绝施工现场发生职业病和流感，争创标准化文明施工工地。三、 脚手架施工方案 本工程地下室外墙采用双排钢管扣件式脚手架，架体总高度为13.45m（11.95+1.5米的防护高度），从标高-13.25 m 开始搭设，搭设立杆横向间距0.9m，立杆纵向间距1.5m，步距1.8 m（见脚手架正立面图）。内侧立杆在筏板砼上（里侧立杆距墙面距离0.3 m）。，外侧立在砂卵石上，并垫50木方，并满设纵横扫地杆。结合本工程结构形式、实际施工特点，地下室外墙脚手架采取在建筑物东面、南面及西面（见脚手架搭设区域示意图）搭设落地式、扣件式双排钢管脚手架，此架为一架三用，既用于地下室外墙施工和安全防护，同时兼作防水施工。脚手架正立面图脚手架搭设区域示意图1、脚手架搭设要求1.1. 材料要求钢管：钢管采用外径48×3.5钢管，材质Q235-A级，钢管的长度不得超过6m。每根钢管的最大质量不小于25.8KG；新钢管的产品质量合格证，质量检验报告资料齐全，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆且钢管上严禁打孔。扣件65N.M角扣件、回转扣件、对接件，砼底座和扣件其材质应符合GB15831，扣件在螺栓扭力矩达到65N.M时，不得发生破坏。安全网：密目式安全网必须有建设主管部门认证的产品合格证。脚手板：在剪力墙施工时脚手板采用木板。木板用杉木或松木制作，其宽度200mm，厚度50mm，两端用1014号镀锌钢丝捆紧。禁止使用腐朽的木板。2、脚手架搭设前的准备2.1搭设人员进场首先进行安全教育、安全技术交底，并签定安全生产责任书，持证上岗。2.2检查架管、扣件的材质是否符合要求，检查钢管有无裂纹。如有钢管裂纹、扣件螺杆缺损，扣件开裂等情况不得使用。2.3检查安全帽，安全带等防护用品及扳手工具等是否符合安全质量标准要求。2.4完成搭设区域的场地整平，清除场地内的杂物。3、脚手架搭设施工质量要求与注意事项3.1地下室外墙用双排落地式钢管扣件式脚手架与周围基坑应有可靠连接，在脚手架外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置；脚手架外侧需设防护栏杆。3.2双排钢管扣件式脚手架的搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆（或抛撑）第二步纵向水平杆第二步横向水平杆剪刀撑铺脚手板扎防护栏杆扎安全网。3.3为了保证脚手架的稳定，地下室外墙脚手架下的地基必须夯填密实同时做好排水措施，脚手架立管必须设底座或垫板，脚手架立管底座下应铺木跳板。3.4双排钢管扣件式脚手架的搭设要求如下：搭架前应按脚手架的柱距、排距要求放线、定位。脚手架的槽钢垫板、底座应准确放在定位线上，并铺放平稳，不得悬空。脚手架必须设剪刀撑和横向支撑，剪刀撑设置应符合下列（1）（5）条的要求，横向支撑设置应符合下列（6）（8）条的要求，脚手架立柱构造应符合下列（9）（13）条的要求，纵、横向水平杆的设置应符合下列（14）（15）条的要求：（1）、每道剪刀撑跨越立柱的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与水平面的倾角宜在45º60º之间。（2）、24m以下的双排脚手架，均必须在外侧立面的两端各设一道剪刀撑，由底至顶连续设置；中间每道剪刀撑的净距不应大于15m。（3）、剪刀撑斜杆的接头除顶层可采用搭接外，其余各接头均必须采用对接扣件连接。（4）、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。（5）、横向支撑的斜杆应在12步内，由底至顶层呈之字型连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。（6）、一字型、开口型双排脚手架的两端均必须设置横向支撑，中间每隔6跨设置一道。（7）、高度在24m以下的封闭型双排脚手架可不设横向支撑，高度在24m以上的脚手架除两端应设置横向支撑外，中间应每隔6跨设置一道。（8）、立柱接头除顶层可采用搭接接头外，其余各接头必须采用对接扣件对接，单管立柱的对接扣件应交错布置，两个相邻立柱接头不应设在同一步跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3，顶层采用搭接连接时，搭接部位扎结不少于2道，脚手架立柱顶端应高出地下室剪力墙上皮1.5m。（9）、单管立柱在顶层采用搭接接头时，立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。（10）、脚手架必须设置纵、横向扫地杆。纵向扫地杆应用直扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应用直扣件固定在紧靠纵向扫地杆下方的立柱上。（11）、纵向水平杆设于横向水平杆之下,在立柱的内侧,采用直角扣件与立柱扣紧;水平杆采用对接扣件对接或搭接。对接接头应交错布置，不宜设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。搭接接头长度不应小于1m，并应等距离设置3个旋转扣件固定端部扣件盖板边缘至杆端的距离不应小于100mm。同一步纵向水平杆四周必须交圈，相交处用直角扣件与内、外角柱固定。（12）、在每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于150mm，靠一侧的外伸长度不应大于500mm。操作层上非主节点处的横向水平杆可根据支撑脚手板的需要等距离设置，最大间距不应大于柱距的1/2。脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。（13）、立柱注意事项：开始搭设立柱时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭设至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆，应立即设置连墙件。（14）、扣件螺检拧紧力矩不得小于45Nm.,并不大于65 Nm.。主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm；对接扣件的开口应朝上或朝内；各杆件端头伸出扣件盖边缘的长度不应小于100mm；（15）、立杆及纵横向水平杆构造要求示意图。脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，立杆的垂直偏差应控制在不大于架高的1/400。（16）、脚手板按两步一设，进行脚手架（作为安全硬防护）铺设时脚手板应铺满、铺稳，靠墙一侧离墙面距离不应大于150mm；脚手板接头尽可能不出现探头跳，不可避免时，应采用直径3.2mm（10#）的镀锌钢丝固定在支承杆上；在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，以防止滑动。（17）、脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（如图）。 （a）脚手板对接 （b）脚手板搭接（18）、栏杆和档脚板应搭设在外排立柱的内侧；上栏杆上皮高度1.2m，中栏杆居中设置；栏杆内侧用竹胶板作栏板，栏板高度不小于1200mm，临街面处用竹胶板全封闭。（19）、纵向水平横杆和横向水平横杆的装配：纵向水平横杆装好后，紧接着装横向水平横杆，横向水平横杆紧固于纵向水平横杆上，横向水平横杆端头应伸出纵向水平横杆10cm以上，以防横向水平横杆受力后从纵向水平横杆上滑落，靠近立杆的横向水平横杆要紧固于立杆上，横向水平横杆靠墙的一端离墙面5cm。（20）、剪刀撑的搭设是将一根斜杆扣在立杆上，另一根扣在横向水平横杆的伸出部份上，这样可避免两根斜杆相交时，将钢管别弯。斜杆两端扣件与立杆节点（既立杆与横杆的交点）的距离大于20cm，最下面的斜杆的连接点离地面（或支撑平台）不大于50cm，以保证架子的稳定性。（21）、杆件相交伸出的端头均应大于10cm,以防杆件滑脱，脚手架搭设应随主体升高而升高，并高于作业层1500以上，随着架体的升高，应立即按要求同步加设脚手架的连墙杆件。即设置连墙杆。（22）、连墙件设置：靠护壁侧连墙件设置：脚手架外侧连墙件直接撑于护壁上且撑在立杆与大横杆的交接处。内侧连墙件撑于已浇筑好的剪力墙上以保证架体的稳定性。连墙件均匀的按2步3跨方式设置（见下图）。基坑一侧连墙件设置：在地下室剪力墙模板拆除时，按连墙件的布设位置留设一定数量的模板对拉螺栓，在模板拆除完成以后，将连墙件焊接到对拉螺栓上，内侧架管连墙件撑于已浇筑好的剪力墙上(见下图)。（23）、开口朝向：用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进入，直角扣件不得开口朝下，以保安全。（24）、扣件不准相互代用，不准用回转扣件代替十字扣件，不准用十字扣件代替对接扣件，不准用铅丝代替扣件。 （25）、脚手架上门洞、出入口构造示意图门洞桁架构造示意图4、安全防护措施及验收4.1搭设应随施工进度进行，脚手架应高出作业层1.5m，并铺设安全平网，在悬挑层底部设硬防护层，脚手架外侧满铺绿色密目安全网封闭（密目网为横向铺设）。4.2. 脚手架搭设完毕应及时会同建设方、监理等组织工长、安全员、架工组长等人员进行验收，验收合格后作好记录，并悬挂“验收合格、准许使用”标识牌后才准使用。4.3. 脚手架使用中，应定期检查下列项目：4.3.1.杆件的设置与连接，连墙件的布置等是否符合方案要求；4.3.2.地基是否积水，底坐是否松动，立杆是否悬空；4.3.3.扣件螺栓是否松动；4.3.4.安全防护措施是否符合要求；4.3.5.是否超载。5、脚手架拆除5.1.脚手架的拆除顺序及拆除施工注意事项：拆除脚手架时，其总体拆除顺序为从上往下逐层向下拆除，脚手架构配件的拆除，其拆除顺序按先装者后拆，后装者先拆的顺序进行。通常情况下其脚手架构配件的拆除顺序为：安全密目网拆除栏杆拆除脚手板拆除剪刀撑拆除横向水平杆拆除纵向水平杆拆除立杆拆除脚手架支撑系统操作平台。5.2.脚手架拆除顺序应逐层由上而下进行，严禁上下同时作业。5.3.所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于二步，如高差大于二步，应增设连墙件加固。5.4.当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭设抛撑加固，后拆连墙件。5.5.当脚手架采取分段分立面拆除时，对不拆除的脚手架两端，应先按要求增设连墙件和横向支撑加固。5.6.各构配件必须及时分段集中运至地面，严禁抛扔；5.7.脚手架拆除前应组织有关人员对工程进行全面检查和会签，确认已不需要脚手架并经建设方和监理同意后，方可进行拆除。5.8.拆除脚手架前应进行安全技术交底。5.9.拆除脚手架时，应设置警戒区，并应派专人负责监护。5.10.不准分立面拆架或上下两步同时进行拆除，做到一步一清，一杆一清。剪刀撑应先拆除中间后拆两头的扣件。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。5.11.所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物高处坠落伤人。5.12.拆下的杆件与零配件运到地面后，应随时整理、检查、按品种、规格堆放，妥善保管。5.13.拆除脚手架时，要加强对成品的保护。5.14.每次拆架完毕，应检查有无遗漏和安全隐患，不应留下隐患部位。四、 安全文明施工保证措施1、安全文明施工保证体系图项目经理：龙成执行经理：李骑兵施工经理：刘保来技术负责人：陈文渝安全工程师：谢强工程部王文物资部罗 锡 文施工班组技术部易 幸 福安全部苟 晓 玲 2、安全文明施工措施2.1所有施工人员均应接受安全培训，进入现场必须戴好安全帽。2.2施工前应按工种对施工人员进行安全技术交底，严禁穿高跟鞋和酒后上班。2.3配备专职安全员负责巡视和检查监督现场安全情况，建立完善安全规章管理制度；划分安全责任范围，明确各同岗位人员的安全责任；实行奖罚制，赏罚分明。2.4开展班前安全活动和班后安全检查，发现安全隐患及时处理。2.5进入现场的材料必须按种类分区堆码整齐，做好文明施工和现场保卫工作。2.6架工及其他特殊工种作业人员必须经培训和考试合格后方可持证上岗。2.7各工种施工人员必须严格按各自的安全操作规程进行操作，注意协调工种间的穿插配合工作。2.8有高血压、心脏病、恐高症和旋晕病等不适宜高空作业的人员均不得安排高空作业。2.9高处作业高度大于等于2m的作业人员必须挂安全带。2.10脚手架必须严格按要求搭设；为防高空坠落，外脚手架外侧必须按要求设置防护栏杆和防护栏板并按要求从底至顶挂安全网封闭。在四口、五临边处必须按要求搭设防护栏杆和防护顶棚以及挂好安全防护网。2.11严禁从高处往下乱扔物件；使用垂直运输机械（含吊车）和大型施工机械必须有专人指挥和负责安全。2.12施工用斜马道应钉防滑条并搭设防护栏杆。2.13不得在脚手架上集中堆放材料。2.14所有电气设备均应设漏电保护装置；施工机械和器具应由专人负责保管和检修；任何施工人员均不得擅自动用非本工种设备。脚手架必须按规定设置接地保护装置。2.15现场施工人员应注意周围环境，注意工种间的穿插配合，避免碰擦事故的发生；堆码材料时不得压住电线和砸破电线，以免漏电伤人，穿过架体的电线必须穿管保护。2.16脚手架必须严格按要求搭设和设置可靠的连墙件，以防倾覆。2.17六级以上强风、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。2.18脚手架搭设必须按下列阶段进行质量检查，发现问题及时校正：、基础完工后及脚手架搭设前；、操作层上施加荷载前；、每搭设完10m高度后；、达到设计高度后。、在六级及以上大风与大雨后、在停用超过一个月后复工前均应进行检查与保修。2.19.操作层上的施工荷载不得超过200公斤每平方米；不得将模板支撑、缆风绳、泵送砼及砂浆输送管等固定在脚手架上，严禁任意悬挂起重设备。结构施工时，施工作业层不得多于一层。外墙装饰施工时，同时作业层数不得多于二层。2.20脚手架在使用期间，严禁拆除下列杆件：主节点处的纵横向水平杆及扫地杆、连墙杆、支撑、栏杆、档脚板。2.21在脚手架上进行电气焊作业必须有防火措施和专人看守。2.22搭拆脚手架时必须设置警戒线同时派人进行现场监护。五、应急预案1、目的 提高整个项目组对事故的整体应急能力，确保意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故降低到最小程度，制定本预案。2、应急领导小组及其职责 项目部成立以项目经理为组长的应急救援领导小组：组长： 项目经理 龙成副组长： 项目副经理 刘葆来、安全工程师 谢强、 项目总工 陈文渝 组员： 项目部各部门负责人 专职安全员职责分工组长为事故现场总指挥，负责组织抢救伤员、工程抢险的指挥、调动工作。副组长（安全工程师）负责将人员撤离危险部位，维持秩序，保护好事故现场；同时立即向上级主管部门报告事故情况。副组长（总工程师）负责从技术上采取紧急措施，以防止再次伤害或事故扩大。专职安全员负责护送伤员到指定医院及到院后的联系工作，在组长、副组长的领导下，配合维持秩序，保护好事故现场。各职能部门负责事故现场具体抢救伤员、工程抢险、物资抢救等工作。3、应急反应预案 (1) 事故报告程序 事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。 (2) 事故报告 事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。 (3) 现场事故应急处理 施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。 火灾事故应急处理：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。 触电事故处理：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观察其呼吸、心跳情况，必要时，可采取人工呼吸、心脏挤压术，并且注意其他损伤的处理。局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。 高温中暑的应急处理：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观察。及时补充水分和无机盐，及时处理呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。 其他人身伤害事故处理：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。4、应急通信联络 项目负责人：龙 成- 安 全 员：苟小玲- 技术负责人：陈文渝- 医院救护中心：120 匪警：110 火警：119 通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。 搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下 龙成（项目经理）组长，负责协调指挥工作；王文（施工员）组员，负责现场施工指挥，技术交底；苟小玲（安全员）组员，负责现场安全检查工作；六、双排脚手架的设计及验算1、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型48×3脚手架搭设高度H(m)13.45脚手架沿纵向搭设长度L(m)473立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.9横向水平杆计算外伸长度a1(m)0.15内立杆离建筑物距离a(m)0.3双立杆计算方法不设置双立杆2、荷载设计脚手板类型木脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.1248结构脚手架作业层数njj2结构脚手架荷载标准值Gkjj(kN/m2)3地区四川成都市安全网设置半封闭基本风压0(kN/m2)0.27风荷载体型系数s1.25风压高度变化系数z(连墙件、单立杆稳定性)1.2，0.9风荷载标准值k(kN/m2)(连墙件、单立杆稳定性)0.28，0.21 计算简图：立面图侧面图3、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)横杆弹性模量E(N/mm2)横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×la/(n+1)+1.4×Gk×la/(n+1)=1.2×(0.033+0.35×1.5/(2+1)+1.4×3×1.5/(2+1)=2.35kN/m 正常使用极限状态 q'=(0.033+Gkjb×la/(n+1)+Gk×la/(n+1)=(0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.71kN/m 计算简图如下： 3.1 抗弯验算 Mmax=maxqlb2/8，qa12/2=max2.35×0.92/8，2.35×0.152/2=0.24kN·m =Mmax/W=0.24×106/4490=52.99N/mm2f=205N/mm2 满足要求！ 3.2 挠度验算 max=max5q'lb4/(384EI)，q'a14/(8EI)=max5×1.71×9004/(384××107800)，1.71×1504/(8××107800)=0.657mm max0.657mmminlb/150，10min900/150，106mm 满足要求！ 3.3 支座反力计算 承载能力极限状态 Rmax=q(lb+a1)2/(2lb)=2.35×(0.9+0.15)2/(2×0.9)=1.44kN 正常使用极限状态 Rmax'=q'(lb+a1)2/(2lb)=1.71×(0.9+0.15)2/(2×0.9)=1.05kN4、纵向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=1.44kN q=1.2×0.033=0.04kN/m 正常使用极限状态 由上节可知F1'=Rmax'=1.05kN q'=0.033=0.033kN/m 4.1 抗弯验算 计算简图如下： 弯矩图(kN·m) =Mmax/W=0.58×106/4490=129.64N/mm2f=205N/mm2 满足要求！ 4.2 挠度验算 计算简图如下： 变形图(mm) max3.075mmminla/150，10min1500/150，1010mm 满足要求！ 4.3 支座反力计算 承载能力极限状态 Rmax=3.33kN5、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.8 扣件抗滑承载力验算： 横向水平杆：Rmax=1.44kNRc=0.8×8=6.4kN 纵向水平杆：Rmax=3.33kNRc=0.8×8=6.4kN 满足要求！6、荷载计算脚手架搭设高度H13.45脚手架钢管类型48×3每米立杆承受结构自重标准值gk(kN/m)0.1248 立杆静荷载计算 6.1 立杆承受的结构自重标准值NG1k 单外立杆：NG1k=(gk+(lb+a1)×n/2×0.033/h)×H=(0.1248+(0.9+0.15)×2/2×0.033/1.8)×13.45=1.94kN 单内立杆：NG1k=1.94kN 6.2 脚手板的自重标准值NG2k1 单外立杆：NG2k1=(H/h+1)×la×(lb+a1)×Gkjb×1/2/2=(13.45/1.8+1)×1.5×(0.9+0.15)×0.35×1/2/2=1.17kN 单内立杆：NG2k1=1.17kN 6.3 栏杆与挡脚板自重标准值NG2k2 单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(13.45/1.8+1)×1.5×0.14×1/2=0.89kN 6.4 围护材料的自重标准值NG2k3 单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×13.45=0.2kN 构配件自重标准值NG2k总计 单外立杆：NG2k=NG2k1+NG2k2+NG2k3=1.17+0.89+0.2=2.26kN 单内立杆：NG2k=NG2k1=1.17kN 立杆施工活荷载计算 外立杆：NQ1k=la×(lb+a1)×(njj×Gkjj)/2=1.5×(0.9+0.15)×(2×3)/2=4.73kN 内立杆：NQ1k=4.73kN 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.2×(NG1k+ NG2k)+0.85×1.4×NQ1k=1.2×(1.94+2.26)+ 0.85×1.4×4.73=10.66kN 单内立杆：N=1.2×(NG1k+ NG2k)+0.85×1.4×NQ1k=1.2×(1.94+1.17)+ 0.85×1.4×4.73=9.35kN7、立杆稳定性验算脚手架搭设高度H13.45立杆截面抵抗矩W(mm3)4490立杆截面回转半径i(mm)15.9立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2)424连墙件布置方式两步三跨 7.1 立杆长细比验算 立杆计算长度l0=k h=1.155×1.5×1.8=3.12m 长细比=l0/i=3.12×103/15.9=196.13210 满足要求！ 查规范表C得，=0.188 7.2 立杆稳定性验算 不组合风荷载作用 单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+1.4NQ1k=1.2×(1.94+2.26)+1.4×4.73=11.65kN =N/(A)=11653.49/(0.188×424)=146.19N/mm2f=205N/mm2 满足要求！ 组合风荷载作用 单立杆的轴心压力设计值N=1.2(NG1k+NG2k)+0.85×1.4NQ1k=1.2×(1.94+2.26)+0.85×1.4×4.73=10.66kN Mw=0.85×1.4×Mwk=0.85×1.4×klah2/10=0.85×1.4×0.21×1.5×1.82/10=0.12kN·m =N/(A)+ Mw/W=10661.24/(0.188×424)+0.12/4490=133.75N/mm2f=205N/mm2 满足要求！8、脚手架搭设高度验算 不组合风荷载作用Hs1=(Af-(1.2NG2k+1.4NQ1k)×H/(1.2NG1k)=(0.188×424×205×10-3-(1.2×2.26+1.4×4.73)×13.45/(1.2×1.94)=40.53m 组合风荷载作用 Hs2=(Af-(1.2NG2k+0.85×1.4×(NQ1k+Mwk A/W)×H/(1.2NG1k)=(Af-(1.2NG2k+0.85×1.4×NQ1k+Mw A/W)×H/(1.2NG1k)=(0.188×424×205×10-3-(1.2×2.26+0.85×1.4×4.73+0.12×1000×0.188×424/4490)×13.45/(1.2×1.94)=33.56m Hs=MinHs1，Hs2=33.56m26m H=Hs/(1+0.001Hs)=33.56/(1+0.001×33.56)=32.47m minH，50=32.47m>H=13.45m 满足要求！9、连墙件承载力验算连墙件布置方式两步三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面面积Ac(mm2)489连墙件截面回转半径i(mm)158连墙件抗压强度设计值f(N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数1 Nlw=1.4×k×2×h×3×la=1.4×0.28×2×1.8×3×1.5=6.46kN 长细比=l0/i=600/158=3.8，查规范表D得，=0.99 (Nlw+N0)/(Ac)=(6.46+3)×103/(0.99×489)=19.5N/mm2f=205N/mm2 满足要求！ 扣件抗滑承载力验算： Nlw+N0=6.46+3=9.46kN1×12=12kN 满足要求！10、立杆地基承载力验算 地基土类型卵石、圆砾地基承载力标准值fak(kPa)140地基承载力调整系数mf1垫板底面积A(m2)0.25 立柱底垫板的底面平均压力pN/(mfA)10.66/(1×0.25)42.64kPafak140kPa 满足要求！10.1 双排脚手架参数立杆净截面模量(抵抗矩) ：W = 5.26 cm3；钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 11954.000/(0.186×506.000)=127.014 N/mm2；立杆稳定性计算 = 127.014 N/mm2 小于 立杆的抗压强度设计值 f = 205.000 N/mm2，满足要求！考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N =9.69 kN；计算立杆的截面回转半径 ：i = 1.59 cm；计算长度附加系数参照扣件式规范表5.3.3得 ： k = 1.155 ；计算长度系数参照扣件式规范表5.3.3得 ： = 1.500 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.119 m；长细比: L0/i = 197.000 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.186立杆净截面面积 ： A = 5.06 cm2；立杆净截面模量(抵抗矩) ：W = 5.26 cm3；钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 9690/(0.186×506.000)+/5060.000 = 136.555 N/mm2；立杆稳定性计算 = 136.555 N/mm2 小于 立杆的抗压强度设计值 f = 205.000 N/mm2，满足要求！
