图书馆空调施工方案.doc

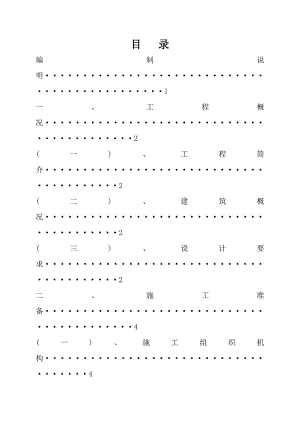

目 录编制说明··············································l一、工程概况··········································2(一)、工程简介········································2(二)、建筑概况········································2(三)、设计要求········································2二、施工准备··········································4(一)、施工组织机构····································4(二)、施工技术准备····································5(三)、施工机具设备准备·································5(四)、劳动力组织计划··································5(五)、设备、材料管理··································5三、施工方法··········································7(一)中央空调安装······································7l、预留、预埋施工方法································72、空调水系统施工方法·································8 3、空调风系统施工方法································20 4、空调设备施工方法··································25 5、系统调试·········································27(二)多联机安装·······································27 1、施工程序整体设想··································272、分部工程安装要点及技术要求························28四、关键工序、复杂环节技术措施·······················33(一) 冬雨季施工技术措施·····························33(二) 减少噪音管理措施·······························34(三) 降低环境污染管理措施···························34五、施工进度控制措施································35(一) 施工项目进度控制概述··························35(二) 施工项目进度控制目标体系及其控制过程···········36六、质量保证体系及措施·······························38(一)质量管理体系·····································38(二) 施工质量保证措施·······························43七、施工项目安全措施··································46 (一)、安全生产的技术组织措施························46(二)、文明施工的技术组织措施·························49八、施工项目组织协调·································50(一)、施工项目组织协调的目的·························51(二)、项目经理部内部关系的组织协调···················51(三)、项目经理部与总包方及监理单位的组织协调··········5l(四)、项目经理部与设计单位的组织协调·················51编制依据一、 编制依据l、××项目空调设备采购及安装工程设计图纸。2、国家有关部委颁发的标准规范和规程及地方的技术规范和规定。通风与空调工程施工及验收规范 GB50243-2002采暖与卫生工程施工及验收规范 GB50242-2002地面辐射供暖技术规程 JGJ 142-2004工业金属管道工程施工及验收规范 GB50235-97制冷设备、空气分离设备安装工程施工及验收规范 GB50274-98建筑安装分项工程施工工艺规程（第六分册） DBJ/T01-26-2003压缩机、风机、泵安装工程施工及验收规范 GB50275-1998建筑设备施工安装通用图集暖气工程 91SB1-1建筑设备施工安装通用图集水工程 91SB3-1建筑设备施工安装通用图集通风与空调工程 91SB6-1二、编制内容l、本施工组织方案根据施工设计图及合同要求规定的工程范围进行编制。2、施工组织方案编制的目的1) 有效的指导和组织施工Q2) 有效的保证工期、提高工程质量3)有效的降低工程成本，提高工作效率三、编制原则 贯彻国家对工程建设的各项法规、方针、政策，严格执行工程建设程序。采用最先进的施工技术和最科学的施工方案，利用现代化科学管理手段，保证质量体系IS0 900l、环境管理体系IS0 l400l、职业安全健康管理体系200l的正常运行。1、用现代化的科学的管理方法，保证工期、质量和安全。2、用先进的施工技术，编制科学的施工方案组织施工。3、努力降低工程成本，力求工程造价合理。1一、工程概况（一）、工程简介1、工程名称： ××项目2、建设单位： 3、设计单位： 4、监理单位： 5、施工单位： 6、质量等级： （二）、建筑概况本该工程由大剧院和图书馆两部分组成。其中大剧院总建筑面积为35017m2，地下一层(局部三层)，地上四层，建筑主体高度23.95m，主台局部突出部分高31.95m；图书馆总建筑面积约为10429m2，地下一层，地上四层，建筑主体高度23.5m。（三）、设计要求图书馆1、本工程空调冷负荷为：1400KW，冷指标：176 W。；地板辐射采暖热负荷为54752Kw，热指标82 W。2、平时通风，空调管道：采用镀锌钢板制作，风管厚度和加工方法按照通风与空调工程施工质量验收规范(GB502432002)的规定确定，防排烟风管采用钢板风管；热水管，管径小于等于DN50采用镀锌钢管，管径大于DN50采用无缝钢管，冷凝水管采用UPVC管及其配件连接。无缝钢管采用法兰连接或焊接，镀锌钢管采用螺纹连接；冷媒管采用铜管；地板辐射采暖系统采用PB管。3、冷热水管和冷凝水管保温均采用离心玻璃棉，热水管保温厚度不小于 50mnl，冷凝水管供保温厚度均为20mm，空调风管均采用离心玻璃棉(不燃A级)，保温厚度为加30mm，通过吊顶和房间的排烟管道需做保温，保温材料采用离心玻璃棉(不燃A级)，保温厚度为50mm.4、穿越防火墙处风管材料均采用2mm厚的钢板制作，风管穿越需要封闭的防火、防爆的墙体或楼板时，应设置防护管套，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无害的柔性材料封堵。穿越沉降缝、变形缝的风管两侧，以及与通风机进出口相连处，应设置长度为200mm的不燃性材料制作的软接头；管道穿越墙壁和楼板，应设置钢制套管，套管内径应大于保温层管道外径30mm，安装在楼板内的套管，其顶部应高出地面20mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，套管与管道之间的空隙用非燃材料堵塞；管道穿越防火墙时，在穿墙处应采取固定和防火措施，管道与隔壁之间的空隙用非燃材料堵塞。大剧院l、本工程夏季空调冷负荷为2232.07KW，冬季空调热负荷为2400KW，地板辐射采暖负荷322KW。2、一般空调、通风系统的风管均采用镀锌钢板制作，板材厚度与风管尺寸的关系详见通风与空凋工程施工质量验收规范(GB502432002)，对于消防排烟管道等有防火要求风管，应采用12mm厚钢板制作，并做防锈防腐处理；空调水管管径小于等于DN100采用焊接钢管，管径大于DN100采用无缝钢管，冷凝水管采用UPVC管及其配件连接。无缝钢管采用法兰连接或焊接，焊接钢管管径小于等于DN32的，用丝扣连接，管径大于DN32的，采用焊接连接；地板辐射采暖系统采用PB管。3、冷热水管均采用离心玻璃棉保温。空调冷热水合用的管道保温厚度不小于<40mm，冷凝水管均采用难燃B1级闭孔橡塑保温材料，保温厚度均为20mm；空调风管、消防排烟管的保温(隔热)采用离心玻璃棉，空调风管的保温厚度为30mm，消防排烟管的隔热层厚度为50mm。4、风管与新风机组、空调机组、风机盘管进、出口连接处应采用不燃材料硅玻钛金复合保温软管；通风系统的送、排风机进、出口处软连接采用硅玻钛金复合单层软管；消防排风机和排烟补风风机进、出口处软连接采用硅玻钛金复合不燃型防排烟专用软管。软连接设于负压侧时，长度为100mm，设于正压侧时，长度为150mm；风管穿越防火墙体或楼板时，应设置防护管套，其钢板厚度不应小于16mm。风管与防护套管之间，应用不燃且对人体无害的柔性材料封堵；管道穿越墙壁和楼板，应设置钢制套管，套管内径应大于保温层管道外径30mm，安装在楼板内的套管，其顶部应高出地面20mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，套管与管道之间的空隙用非燃材料堵塞。二、施工准备（一）施工组织机构为确保开发区文化广场空调工程按质按期完成，本着“精心组织、精心施工”的精神，为了更好的组织、协调和指挥，建立以下列成员为核心的组织机构：项目经理：支国旗工程技术负责人：陈红雨管道施工员：董贺凡电气施工员：张振昌现场技术员：李晓斌质 检 员：孙 丹安 全 员：孙 琳材 料 员：田兴业技术内业员：尚 杨（二）施工技术准备1、资料准备：施工准备期间收集齐全与工程相关的施工图，设备安装说明书，施工验收规范、质量标准、标准图籍、施工记录登记表等安装技术文件。 2、结合施工工艺和工程特点，确定相应的施工方法和技术措施。 3、认真熟悉施工图，检查土建和安装施工图有无矛盾，安装施工图之间是否有矛盾，对图纸中存在的问题及施工有关问题及时找设计单位和建设单位共同协商处理。 4、组织有关人员认真学习施工规范，质量标准，施工组织设计，然后分级作好技术交底工作。 5、施工图纸、资料由业内人员妥善保管，工程完工后统一收回，除送交甲方及档案馆资料外，其余均交由资料室统一归档。竣工资料坚持真实、完整、清晰、同步的管理原则。 6、技术变更必须出具技术变更核定通知单，必须具备建设单位的签证。（三）、施工机具设备准备本工程施工机具、设备的需用量及规格，根据施工进度，施工方法，工程量等因素确定。主要施工机械利设备为金属加工设备，电动工具，调试设备等。施工设备的配备应考虑保证工程质量，降低成本，缩短工期，减轻劳动强度，提高工效等因素。施工机具，设备由项目经理根据工程具体情况组织进场。(所需施工工具见附表1)（四）、劳动力组织计划 施工离不开的三计划，即材料计划、劳动力计划、机械设备计划，缺一不可。根据本工程的特点，我们在全公司范围内，优先选择曾参加过综合性办公人厦中央空调工程建设的技术过硬的工人，配备足够的劳动力。而且为保证工程质量，工人技术等级要求搭配合理。据施工进度安排，采取“紧密配合、动态管理、全速穿插”的劳动力组织形式，在项目劳动力配置上，坚持“计划管理、定向输入、双向选择、统一调配、合理流动的既定方针。，以任务书管理及奖惩条例为纽带，确保进场施工人员的积极性，最大限度地发挥其主观能动性，组织优质高速的施工，确保每一项计划的完成。”(劳动力组织计划表见附表2)（五）、设备、材料管理 1、 物资采购(1) 材料供应的质量要求所有进场设备、材料质量按图纸要求选用，并经设计及建设单位确认方可订货。设备 及材料必须完全符合国家现行质量标准，符合设计要求、具有国家检测要求具有的其 它证明文件和出厂。试验合格证明文件，并报业主和监理审查认可、已办理报验手续的方可在工程中使用；在使用中，业主和监理认为有必要时有权对所使用材料设备进行抽检、复检或送国家授权的专业检测机构或沈阳市质检部门检验试验，其费用由采购单位承担（2）采购控制程序 采购计划编制及审批：由专业工长编制施工用料计划，报项目技术负责人审核，由项目材料员将审核合格的施工用料计划结合合同的规定编制采购计划；施工常用：（一般）材料采购计划由项目负责人审批，特殊、重大及大宗材料采购计划由公司负责人审批。 采购合同的签订与管理：项目技术负责人应按供应商评定控制程序对所有提供与工程质量有关的物资的供应商的质量保证能力进行评定。 采购产品的验证：材料管理责任师负责对进货产品质量按验收标准办理查收验收手续填写进货检验记录，对特殊质量材料应汇同施工技术人员进行质量鉴定，向材料供应方索取产品合格证、材质证明书等与质量有关的资料。供应商评定控制程序：初选供应商名单供应商评定记录审定正式供应商名单进货检验质量问题反馈单供应商评估表。(3)材料验收标准化 文件验收：对所验收的材料应核对订货合同、采购计划、发货单、装箱单、质量证明书、合格证、检验与测试证明。 数量验收：严格按照公司计量管理标准中有关规定，采用过磅检斤，理论核算，量方检尺、过目点数等方法进行验收；数量验收时供需双方共同在场。 质量验收：外观质量检验无破损，外型几何尺寸、规格型号应符合合同规定，包装物应完好，物资本体标志(炉批号、钢印、生产厂名、出厂年月、检员印章、商标、色标等)应与发货单、合格证等相符，并作记录；对到货内在质量有疑问的材料，应进行复验；其它材料可结合施工过程检验对原材进行检验与验收并作出记录。(4)主要材料进场验货要点 管道和镀锌钢板：首先是检查材料的材质证明书和合格证是否齐全，其次是检测壁厚、规格尺寸是否符合设计要求。设备：进行开箱检查，首先需确定设备的规格型号是否与设计相同，然后按装箱单目录逐项核实，还需检查并确认配件表面光洁，零部件齐全、无缺损，配件是否适配。2、仓库管理制度(1) 进入现场的材料、设备由材料员将材料设备的名称、规格、数量进行登记。(2) 任何进入现场的材料、设备均要入库分类堆放整齐。(3) 验收合格入库后材料、设备应由供应商出具书面签证，并记入材料、设备收入明细帐。三、施工方法本章主要叙述营口丌发区文化广场(大剧院、图书馆)项目空调殴备采购及安装工程的施工方案，包括两部分，中央空调和多联机。中央空调中包括预留预埋施工方法、空调水系统施工方法、空调风系统施工方法、防排烟系统、空调设备施工方法、系统调试方法：多联机部分包括施工程序总体设想、分部工程安装要点机技术要术。本工程建筑空间有限，密集各种空调新风管、排烟排风管、空调水管、上下水管、消防喷淋管、以及电缆桥架等，因此施工顺序及方式的总体原则为：先繁后简，先重点部位后次要部位，管线敷设依次先高后低、先里面后外面、先主干后分支，配管遵循先风管后水管，再电气配管，先无压后有压的总原则。（一）、中央空调安装1、预留、预埋施工方法项目部应根据现场土建进度，提出我们配合的详细进度安排，确保人员、机具、材料完全符合土建进度的需要，保证24小时有人配合。1.1孔洞预留、预埋工艺流程 其工艺流程为：详细研究图纸绘制留洞示意图各专业汇总、审验会签模具、套管制作放线标识复核确认模具、套管定位配合施工在安装工作开始前，熟悉设计图纸，首先根掘结构图的洞位和相关图纸，其次针对本工程的难点，绘制出详细的管道预留洞图，并同其它专业共同复核预留洞的位置标高，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施，在确认留洞图上预留洞的正确无误后，根据施工图中的穿管位置和标高作好编号及标示。然后相应作好模具、套管，并相应标示位号。在土建施工程中，安排管道预埋人员值班，随时检查模具、套管是否有跑位、损坏和漏留情况的发生。1.2孔洞预留、预埋施工方法 · 空调水管道部分预留预埋(1)室内空调水立管、竖井内空调水立管，在穿过楼板时应配合土建施工预埋套管，套管内径应大于保温层管道外径30mm，安装在楼板内的套管，其顶部应高出地面20 mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，套管与管道。之间的空隙用非燃材料堵塞。 (2)穿越地下室外墙、屋面顶板以及有水房间的管道均预埋防水套管，套管与管子之间的间隙用防水油膏封闭。穿越地下室墙壁及屋面顶板的空调水管道预埋刚性防水套IV型，详国标S312。 (3)穿墙套管在士建砌筑时及时套入，位置准确。过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝或焊接将套管与钢筋固定牢，且在套管内放入松散材料，防止混凝土进入套管内。 (4)套管预留好后，在七建浇注楼板时派专人看护，以防止套管移位或堵塞。 (5)套管两端平齐，毛刺清理干净，内表面做好防腐。埋入混凝土中外表面不得涂刷漆 (6)对于须保温空调水管道在穿墙、梁及楼板时所埋设的套管，应考虑管道的保温层厚度，同时管道与套管接缝处应用防火材料填充，以免火灾发生时火苗通过套管扩散。· 空调与通风系统的预留、预埋 (1)空调新风管及其它通风管道穿过机房隔墙及其它隔墙时，应与土建配合预留墙洞，洞口尺寸大于600mm时，提请土建在洞上方加过梁。 (2)在风管穿过需要封闭的防火的墙体或楼板时，应设预埋管或防护套管，预埋管和防护套管的钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。2、空调水系统施工方法 本工程空调水包括空调冷却水系统、冷冻(热)水系统；空调冷凝水系统。2.1管道安装总体原则 先预留预埋后管道安装；先主管后支管；先水平管、后管井内立管；先施工室内部分，再施工室外部分。 同时，为了配合总体进度，对于土建优先施工的要提前施工给予配合。配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道（空调冷却水管）的施工选择时机施工。2.2 主要施工程序空调水管道安装施工主要流程图如下：材料确定预留、预埋管道预制支架安装一次防腐交工验收管道安装管道试压管道系统清洗二次防腐及保温系统试运行样品呈批模具、套管定位管道加工支吊架制作套管形式规格选定管道下料支吊架选型、材料准备试压准备清洗准备试压方案管道清洗方案2.3施工准备· 管道安装前，参与施工的技术人员和操作工人必须认真识读设计图纸及其技术说明文件，明确设计意图，了解设计要求。· 项目经理及专业工程师应参加由设计院、业主、监理单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，监理单位工程监理交底，办理图纸会审手续，作为今后施工的重要依据。· 管道技术专业工程师根据设计图纸、工程量大小、工程复杂程度、工程施工和技术难点，以及业主对工程的要求，编制详细的管道专业工程施工方案和重点、难点、关键过程及特殊过程专题施工作业方案，并审定最佳方案；在施工方案中，对管道工程的施工进度网络，操作程序和施工方法、工程技术、质量、安全、施工目标等进行明确的规定。· 施工前，管道专业工程师根据设计图纸、施工方案、施工验收规范，对参与管道工程施工的现场操作人员进行工程技术交底和质量安全交底，并办理管道施工技术交底手续。· 施工前，会同土建施工单位、建设单位，按设计图纸、管道施工规范验收土建构件、预留孔洞、预埋件、有关的沟槽，办理确认签证手续，为下一步管道的安装打下良好的基础。· 施工前，按管道工程的机具配置计划，优化配置好各种施工机具，做好施工机具的准备工作。2.4管道预制2.4.1管道定位放线根据施工图及预埋的结果，进行现场管道的放线，并绘制单线图。放线前和其他专业人员一道共同核查设计图纸的合理性，是否有位置重叠情况，孔洞打架现象等，如发生问题，请业主、监理或设计院及时予以解决。对吊顶下的喷头要与灯具、风口、探头等统筹考虑，合理布局，且得到业主和设计单位的认可。放线前对支吊架的设置位置也要认真考虑，特别是悬吊管道的防晃支架设置，要尽可能利用柱子或混凝土墙体边、依托柱或墙做防晃支架。2.4.2 管道切割空调水管道镀锌管采用砂轮切割机，空调水管道无缝管采用氧、乙炔切割或砂轮切割机。切割时，切割机后面设一防护罩，以防切割时产生的火花、飞溅物污染周围环境或引起火灾。 所有管道的切割面做到与管子中线垂直，以保证管子的同心度。切割后清除管子毛刺、铁屑。避免由于毛刺原因，造成长时间运行后管道堵塞。2.4.3采用螺纹连接的管道套丝全部采用套丝机自动套丝。管道套丝时，要将管道的另一端放在三脚托架上(高度可调，确保管道水平)。托架与管道接触面处，放胶皮做隔离垫，通过这种方式，保证管道的镀锌层不受破坏，管口端丝套好后要妥善堆放好，安装过程中要注意轻拿轻放，不能破坏丝扣。2.5管道支吊架制作安装2.5.1管道支、吊架的最大间距(见下表)：公称直径DN（mm）<25325065100125150支架的最大间距（m）2.53.04.55.52.5.2管道支吊架制前，确定管架标高、位置及支吊架形式，同时与其它专业对图，在条件允许的情况下，尽可能的采用共用支架。2.5.3支吊架型钢下料、开孔严禁使用氧一乙炔切割、吹孔，型钢截断必须使用砂轮切割机进行，台钻钻眼。2.5.4管道支吊架的固定：砖墙部位以预埋铁方式固定，梁、柱、楼板部位采用膨胀螺栓法固定，支吊架固定的位置尽可能选择固定在梁、柱等部位。2.5.5管道支架设置原则：(1) 管道不允许有因介质通过发生作用而产生位移的部位，应设置固定支架。固定支架要牢固地固定在可靠的结构上。(2) 在管道无垂直位移或垂直位移很小的地方，可装设活动支架或刚性支架。(3) 立管支架安装，层高小于或等于5m，每层须安装1个，支架安装高度，距地面为1.5- 1.8m。(4) 若立管支架位置遇轻型墙时，可将支架位置设置在梁上或楼板上。(5) 管道安装完毕后，应按设计要求逐个核对支、吊架的型式、材质和位置。(6) 支架安装尽可能避开管道焊口，管架离焊口距离必须大于50 mm。(7) 支吊架固定必须牢固，埋入结构内的深度和预埋件焊接必须按设计要求进行；支架横梁必须保持水平，每个支架均与管道接触紧密。(8) 当冷却循环水系统的水平支管的管架采用单杆吊架时，应在管道起始点、阀门、三通、弯头及长度每隔15m设置承重防晃支架，防晃支架的固定要严格按照设计要求进行，支架必须牢固的固定在构筑物或专设的结构上。(9) 大直径管道上的阀门设置专用支架支撑，不能让管道承受阀件的重量。2.5.6管道支架形式及材料明细表(1)墙柱三角支撑材料明细表序号公称直径横担材料规格斜撑材料规格生根方式1DN15-32角钢<25*3角钢<25*3M10膨胀螺丝2DN40-50角钢<30*3角钢<30*3M10膨胀螺丝3DN70-80角钢<40*4角钢<40*4M10膨胀螺丝4DN100角钢<50*5角钢<50*5M12膨胀螺丝5DN150角钢<63*6角钢<63*6M12膨胀螺丝（2）地上水平支撑材料明细表序号公称直径横担材料规格斜撑材料规格生根方式1DN70-80角钢<40*40角钢<40*40M10膨胀螺丝2DN100槽钢10#槽钢10#M12膨胀螺丝3DN150槽钢12#槽钢12#M12膨胀螺丝4DN200槽钢14#槽钢14#M14膨胀螺丝5DN300槽钢18#槽钢18#M16膨胀螺丝6DN350-400槽钢18#槽钢18#M16膨胀螺丝（3）卡箍式吊架材料明细表序号公称直径吊杆材料规格斜撑材料规格生根方式1DN15-32园钢<25*3扁钢-25*3M10膨胀螺丝2DN40-50园钢<30*3扁钢-30*3M10膨胀螺丝3DN70-80园钢<40*4扁钢-30*3M12膨胀螺丝4DN100园钢<50*5扁钢-40*4M12膨胀螺丝5DN150园钢<75*7扁钢-40*4M12膨胀螺丝（4）管道防晃支架（5）立管支架材料明细表序号公称直径横担材 料规格抱卡材料规格生根方式1DN70-80角钢<40*4扁钢-40*4M12膨胀螺丝2DN100角钢<50*5扁钢-50*5M12膨胀螺丝3DN125-150槽钢10#扁钢10#M12膨胀螺丝（6）管道固定支架材料明细表序号公称直径横担材料规格支撑材料规格生根方式1DN15-32角钢<30*3角钢<30*3M10膨胀螺丝2DN40-50角钢<30*3角钢<30*3M10膨胀螺丝3DN70-80角钢<40*4角钢<40*4M12膨胀螺丝4DN100槽钢10#槽钢10#M12膨胀螺丝5DN150槽钢10#槽钢10#M12膨胀螺丝2.6管道安装2.6.1管道安装的一般原则（1）电弧焊连接的管道在放样划线的基础上按矫正管材、切割下料、坡口、组对、焊接、清理焊渣等工序进行施工。（2）螺纹连接的管道按矫正管材、切割下料、套丝、连接、清理填料等工序进行施工。（3）镀锌钢管应采用螺纹连接，严禁采用焊接。焊接钢管、镀锌钢管不得采用热煨弯。(4)与设备相连接的水管，应单独设置支吊架，并保证其管道重量不加载于设备上；如与之相连的设备中有运转部件者，其连接处应有柔性连接，管道的支吊架应是减振吊架。(5)本工程空调水管道材质：无缝钢管及镀锌钢管。动粗···· 吧厄尔如443无缝钢管及支吊架型钢集中除锈，刷涂底漆；金属表面锈蚀较轻时，直接用砂纸和钢丝刷清除；管道涂刷防锈漆时，用干净的破布擦去管子表面的砂土、油污、水分等，即可刷防锈底漆，刷漆时用力要均匀适当，且应反复进行，来回刷涂，不得漏涂、起泡、流挂等。2.6.2无缝钢管管道安装(1) 采用焊接施工工序：按图下料坡口加工坡口清理坡口组对焊接焊缝外观检查(2) 坡口加工及清理：无缝钢管的切割坡口一般采用氧乙炔焰气割，气割完成后，用锉刀清除干净管口氧化铁，用磨光机将影响焊接质量的凹凸不平处削磨平整；小直径管道尽量采用砂轮切割机和手提式电动切管机进行切割，然后用磨光机进行管口坡口。管道坡口采用V型坡口，坡口用机械加工或砂轮机打磨，做到光滑、平整。对坡口两侧20 mm范围内将油污，铁锈和水份去除，且保证露出金属光泽，保证坡口表面不得有裂纹、夹层等缺陷，并清除坡口内外侧污物。焊接坡口形式如下图。(3) 焊条、焊剂使用前应按说明书进行烘干，并在使用过程中保持干，焊条药皮无脱落和显著裂纹。(4) 焊前管口组对：管口组对采用专用的组对工具，以确保管子的平直度和对口平齐度；管道对接焊门的组对必须做到内壁齐平，管子组对点固，应由焊接同一管子的焊工进行，点固用的焊条或焊丝应与正式焊接所用的相同，点焊长度为1015 mm，高度为24 mm，且应超过管壁厚的23；管道焊缝表面不得裂纹、气孔、夹渣等缺陷；管子、管件组对点固时，应保持焊接区不受恶力环境条件(风、雨)的影响。(5) 管道焊接：焊接施工必须严格按焊接作业指导书的规定进行；焊接设备使用必须进行安全性能与使用性能试验，不合格设备严禁进入施工现场；焊接过程中做好自检与互检工作，做好焊接质量的过程控制。管道焊接采用手工电弧焊，焊条在使用前放入焊条烘干箱在100150的温度下烘培l2小时，并且保证焊条表面无油污等。焊接中注意引弧和收弧质量，收弧处确保弧坑填满，防止弧坑火口裂纹，多层焊做到层间接头错开。每条焊缝尽可能做到一次焊完，因故被迫中断时，及时采取防裂措施，确认无裂纹后方可继续施焊。(6) 管道连接时，不得强力对口，尤其与设备连接部分当松开螺栓时，对口部分应处于正确的位置。(7) 管道上的对接焊口或法兰接口必须避免与支、吊架重合，水平管段上的阀件，手轮应朝上安装；只有在特殊情况下，不具备朝上安装的条件时，方可朝下或朝侧面安装，管道上的仪表取源部件的开孔和焊接应在管道安装前进行。(8) 焊缝表面的焊渣必须清理干净，进行外观质量检查，看是否有气孔、裂纹、夹杂等焊接缺陷。如存在缺陷必须及时进行返修，并作好返修记录。(9) 对所有穿越建筑伸缩缝、沉降缝的管道均应进行处理，要采用柔性连接。2.6.3镀锌钢管的安装(1) 镀锌钢管采用机械套丝，管子套丝后螺纹应规整，如有短线或缺丝，不得大于螺纹全扣数的10。(2) 管道螺纹连接时，在管子的外端与管件或阀件的内螺纹之问加适当填料，填料一般采用油麻丝和白厚漆或生胶带；安装螺纹零件时，应按旋紧方向一次装好，不得倒回。安装后，露出23牙螺纹，并清除剩余填料。(3) 管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露螺纹部分进行防腐处理。(4) 冷凝水管安装时，水平管注意坡向排水口，坡度大于等于1.0；冷凝水管的软管与空调室内机连接时，连接要牢固，不得有瘪管和强扭；2.6.4阀门及法兰的安装(1) 安装前按设计要求，检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行强度试验，试验压力为公称压力的1.5倍，持续时间不低于5min，检验是否泄漏。阀门进场后先随机抽取10作阀门打压试验，如全部合格则其余免检，否则应扩大试验面，当不合格率达到50以上时，阀门全部退货。（2）阀门安装：螺纹或法兰连接的阀门，必须在关闭情况下进行安装，同时根据介质流向确定阀门安装方面；水平管段上阀门，轮应朝上安装，特殊情况下，也可水平安装；阀门的操作机构和传动装置应动作灵活，指示准确性确，无卡涩现象；阀门安装完毕后，应妥善保管，不得任意开闭阀门，如交叉作业时，应加防护罩。阀门安装的位置除施工图注明的尺寸以外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°。或者水平安装，不得朝下安装。大型阀门吊装时，应将绳索栓在阀体上，不准将绳索系在阀杆上、手轮上。安装阀门时注意介质流向，截止阀及止回阀不允许反装。法兰阀门与管道一起安装时，可将一端管道上的法兰焊好，并将法兰紧固好， 一起吊装；另一端法兰为活口，待两边管道法兰调整好，再将法兰盘与管道点焊定位，并取下焊好再将管道法兰与阀门进行连接。阀门与法兰一起安装时，如属水平管道，其螺栓孔应分布在垂直中心的左右，如属垂直管道，其螺栓孔应分布于最方便操作的地方；阀门与法兰组对时，严禁用槌或其他工具敲击其密封面或阀件，焊接时应防止引弧损坏密封面。螺纹式阀门，要保持螺纹完整，加入填料后螺纹应有3扣的预留量，紧靠阀门的出口端装有活接，以便拆修。调节阀应垂直安装在水平管道上，两侧设置隔断阀，并设旁通管道压力试验前宜先设置相同长度的临时短管，压力试验合格后正式安装。安装在保温管道上的各类手动阀门，手柄均不得向下。（3）法兰安装：法兰连接应保持同轴性，其螺栓孔中心偏差不得超过孔径的5，并保证螺栓自由牵引；法兰连接应使用同一规格的螺栓，安装方向一致，紧固螺栓应对称，用力均匀，松紧适度。阀门法兰盘与钢管法兰盘平行，一般误差应小于2mm，法兰螺栓应对称上紧，选择适合介质参数的垫片置于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。2.7管道水压、充水试验冷却水管采用自来水进行管道试压，冷凝水管采用自来水进行充水试验；试压、冲洗前一周，根据现场情况，另行编制试压方案，明确水源、排放点等关键环节。2.7.1管道系统在试压前，按设计施工图进行核对，对支架是否牢固，管线是否为封闭系统等有可能对试压造成影响的环节进行检查。2.7.2安装试压临时管线、试压仪表及设备，在系统最高点设置放空装置，最低点设置排污装置，对不能参与试压的设备与阀件，加以隔离。2.7.3系统的最高点设置放空装置，最低点设置排污装置，对不得参与试压的设备加以隔离2.7.4系统注水过程中组织人员认真检查，对发现的问题及时处理。2.7.5系统试压时，压力应缓慢上升，如发现的问题，立即泄压，不得带压修理。2.7.6根据规范规定“空调冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5 MPa2.7.7管道系统试压合格后，及时排除管内积水，拆除育板，堵头等，按施工图恢复系统，并及时填写管道系统试压记录。2.8 管道冲洗 管道中的冲洗步骤如下：2.8.1先将空调水系统中各设备进出口阀门关闭，开启旁通阀，采用干净自来水对管网进行灌水直至系统灌满水为止，开启系统最低处的阀门，进行排污；反复多次，直至系统无脏物2.8.2管道系统无脏物排出后，再次注入自来水，将管网灌满水，然后开启循环水泵，使水在管网中循环多次后关闭水泵，将系统内水排净，对系统内的水过滤器进行清洗。2.8.3确认管网清洁后，重新灌水，保持管网满水，以防管网内管道重新锈蚀；如果在冬季，必须根据天气条件决定管网中水是否进行排放，如气温较低，应将管网内水排放干净或采取相应的
