土方工程施工质量监理实施细则.doc

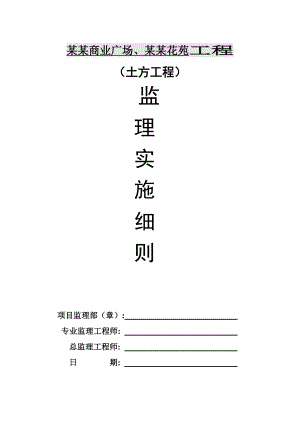

某某商业广场、某某花苑工程（土方工程）监理实施细则项目监理部（章）: 专业监理工程师: 总监理工程师: 日期: 目录一、本监理实施细则的编制依据二、本工程的特点三、监理工作流程四、监理的控制要点及目标值五：监理工作的方法及措施一、本监理实施细则的编制依据：建设工程监理规范GB50319-2000建筑工程施工质量验收统一标准GB50300-2001建筑土方工程施工质量验收统一标准监理规划施工组织设计土方施工方案其他相关的技术规程、技术资料二、本工程的特点： 本工程位于某某市某某镇，在环城北路以北、规划路以南、方山大道以东、河道以西的地块内。 本工程包括高层住宅楼和商铺。高层住宅楼位于场地的东侧，共5栋（编号为1#5#），29F,剪力墙结构，墙上荷载约2000kn/m;商铺位于场地的西侧，25F,框架结构，单桩最大荷载约5000KN/m；地下车库设一层地下室，商业楼设地下二层，开挖深度5-10米，拟建工程总用地面积约28916、9，总建筑面积约.03，其中地上总建筑面积约86534.03，地下总建筑面积约29766.三、监理工作流程： 针对本工程的特点在承包方上，监理将对下述几方面对承包单位的资质进行审核： 1、承包单位的营业执照，企业资质等级证书。特殊行业施工许可证； 2、考察承包单位上报的工程业绩； 3、土方承包工程的内容及范围； 4、审查土方承包单位拟订的专职管理人员和特殊作业人员的资格证、施工过程中的施工工艺，严格按照验收规范进行。监理到现场进行有关的复核和验收，验收时施工方按验收提供的相关资料。四、监理的控制要点及目标值：1 场地平整1.1 平整施工场地：按设计或施工要求范围和标高平整场地，将余土一次性运到指定弃土场，凡在施工区域内的软弱土层、垃圾、树根、草皮全部挖除并进行妥善处理，做到文明施工。1.2 修建临时设施及道路根据施工安排修建简易的临时性生产和生活设施，同时敷设现场供水、供电、管线路，并进行试水、试电及修筑施工场地内机械运行的道路。2 施工测量放线2.1 做好施工测量前的准备工作：阅读与校核图纸，校测仪器及测量用具。2.2 验线工作的基本准则：2.2.1 验线工作应主动：验线工作要以审核施工测量方案开始，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患于未然。2.2.2 验线的依据要原始、正确、有效设计图纸、变更、洽商与起始点（如红线桩、水位点等）及其已知数据（如坐标、高程等）必须是原始资料，最后定案有效并正确。2.2.3 仪器与钢尺必须按计量法有关规定进行检定和校验。2.2.4 验线的精度应符合规范要求，主要包括：（1）仪器的精度应适用验线要求，并校正完好；（2）必须按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正；（3）验线本身应先行闭合校核。2.2.5 必须独立验线工作应尽量有放线工作不相关，主要包括： （1）观测人员； （2）仪器； （3）测法及观测路线等。2.2.6 验线方法及误差处理： （1）场区平面控制网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测，精度不符合要求时应重测； （2）细部测量，可用不低于原测量放线的精度进行验测，验线成果与原放线成果之间的误差处理如下： (1)两者之差若小于1/2倍限差时，对放线工作评为优良； (2)两者之差大于1/2且小于2位限差时，对放线工作评为合格（可不必改正放线成果，或两者的平均值）； (3)两者之差超过2被限差时，原则上不予验收，尤其是要害部位。若次要部位可令其局部返工。2.3 验线的部位关键环节与最弱部位，主要包括 ：2.3.1 定位依据桩位及定位条件；2.3.2 场区平面控制，主轴线及其控制桩（引桩）；2.3.3 场区高程控制网及正负零高程线；2.3.4 控制网及定位放线中的最弱部位。2.4 测量记录的基本要求：原始真实、数字正确、内容完整、字体工整。2.5 测量计算工作的基本要求：依据正确、方法科学、计算有序、步步校核、结果可靠。3 报验与验线 3.1 承包单位应根据“施工测量放线报验表的要求向项目监理部报送施工测量方案。只有当监理部审批认可后方能按该方案进行施工。3.2 基础验线时的允许偏差如下： 长度L、宽度B的尺寸(m) 允许偏差(mm) L(b)<30 +-5 30<L(b)<60 +-10 60<L(b)<90 +-15 90<L(b) +-203.3 轴线的竖向投线，应以建筑物轴线控制桩为测站，并事先进行校测，确保其位置正确，投测的允许误差应符合下表的规定。3.4 标高的竖向传递，应用钢尺从首层起始标高线竖直量取，当传递高度超过钢尺长度时，应另设一标高起始线。每栋建筑应由三处分别向上传递，标高的允许误差应符合下表的规定。轴线竖向投测的允许误差 项目 允许偏差(mm) 每层 3 H<30m 5 总高 30m<H<60m 10 (H) 60m<H<90m 15 90m<H 20标高竖向传递的允许误差 项目 允许偏差(mm) 每层 +-3 H<30m +-5 总高 30m<H<60m +-10 (H) 60m<H<90m +-15 90m<H +-20 轴线的对角线尺寸，允许误差为边长误差的根号2倍，外廓轴线夹角的允许误差为1度。3.5 检测、桩位保护与复测，以保证桩位及标高的正确性。4 对于深基坑，督促检测单位及时提供位移、沉降等资料，一便各方心中友数。对于深基坑，必须督促承包商作做好抢险物资的准备工作，以便发生险情，及时抢险把损失减少到最低程度。对于桩基工程如进行机械挖土，应注意提醒承包商注意保护桩身，不得碰撞5 基槽开挖与回填 5.1 施工准备：5.1.1 在组织土方工程施工钱，承包单位应根据建设单位提供的设计图纸编制施工组织设计(或施工方案)，并报项目监理部。5.1.2 定位放线后，方可施工。5.1.3 应做好施工场地内临时排水系统的总体规划，临时性排水设施应尽量与永久性排水设施相结合。5.2 土方开挖：5.2.1 应根据“土方开挖施工方案”的要求进行施工。5.2.2 开挖过程中应根据该工程的土质和边坡高度情况，参照下表进行。临时性挖方边坡值 土的类别 边坡值(高:宽) 砂土(不包括细砂、粉砂) 1:1.25-1:1.50 一般性 坚硬 1:0.751:1.00 硬塑 1:1.001:1.25 粘土 软塑 1:1.50或更缓 碎 石 充填坚硬、硬塑性粘土 1:0.501:1.00 类 土 充填沙土 1:1.001:1.5 5.2.3 注意事项： （1）基础开挖应尽量避开雨季进行。 （2）夜间施工时，应合理安排施工项目，防止超挖；施工现场应根据需要安排照明设施，在危险地段应设置明显标志。 （3）施工中如发现有文物古董等，应立即报请当地有关部门处理后，方可继续施工。五：监理工作的方法及措施：5.1.1 填土前，应对填方基底和已完成的隐蔽工程进行检查和中间验收合格。5.1.2 应清除基底的垃圾，树根等杂物，抽除坑穴积水、淤泥，验收基底标高，达到要求后再进行。5.1.3 回填土料应符合规范要求。5.1.4 应分层、分段回填，每层接缝出应作成斜坡，辗迹重叠0.51.0m，上下层接缝应错开不小于1m。5.1.5 土方回填施工时，应压实并测定土的最大干密度和最优含水量，确定最小干密度控制值，合格后，才能回填上一层。5.1.6 承包单位在回填前应按规范要求绘制“回填土取点平面示意图”并报监理，再施工中应严格按此图及相关规范要求进行取样、试验工作。5.1.7 当挖土或填土方施工完毕，承包单位应进行自检，自检合格后，应按要求填写“分项/分部工程施工报验表”报送监理签认，合格方可进行下道工序施工。5.2 地基钎探5.2.1 基土已挖至设计基坑（槽）底标高，表面应平整，线及坑（槽）宽、长均符合设计图纸要求；5.2.2 根据设计图纸，绘制钎探点布置图；5.2.3 采用轻型动力触控进行基槽检验时，检验深度及间距按下表执行：轻型动力触控检验深度及间距表(m)排列方式 基槽宽度 检验深度 检验间距 中心一排 <0.8 1.2 1.01.5m两排错开 0.82.0 1.5 视地层复杂梅花形 >2.0 2.1 情况定 5.2.4 整理记录：按孔顺序编号，将锤击数填入“地基钎控记录表”内，字迹要清楚，专业技术负责人，专业工长，记录人应签字，然后归档。
