土方开挖施工专项方案.doc

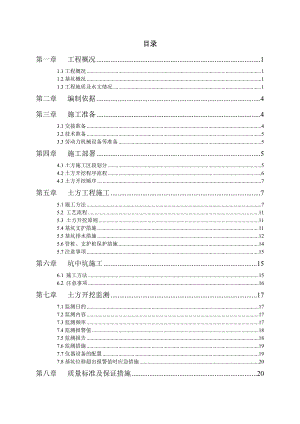

目录第一章工程概况11.1工程概况11.2基坑概况11.3工程地质及水文情况1第二章编制依据4第三章施工准备43.1交接准备43.2技术准备53.3劳动力机械设备等准备5第四章施工部署54.1土方施工区段划分54.2土方开挖程序流程64.3土方开挖顺序7第五章土方工程施工75.1施工方法75.2 工艺流程115.3 土方开挖原则115.4基坑支护措施115.5基坑排水措施125.6管桩、支护桩保护措施145.7注意事项15第六章坑中坑施工156.1 施工方法156.2 注意事项16第七章土方开挖监测177.1监测目的177.2监测内容177.3监测频率177.4监测报警值187.5监测报告187.6监测措施197.7仪器设备的配置197.8基坑位移超出报警值时应急措施20第八章质量标准及保证措施20第九章安全保证措施21第十章安全事故应急预案2410.1 安全架构设置2410.2应急救援联络电话2510.3成立施工现场应急救援小组2510.4职责和分工2510.5现场应急救援物资及设备2510.6应备药品清单2510.7安全事故应急救援措施2610.8 送医路线31第十一章进度计划33第一章 工程概况1.1工程概况建筑高度：不超过100 米。结构形式：一般为商业综合体框架结构，公寓为框筒结构；居住区剪力墙结构。结构抗震烈度：7度。本工程由地下车库、购物中心、写字楼、商铺、步行街等组成，塔楼与裙楼在地面以上通过伸缩缝/抗震缝分隔各自形成独立的结构单元。建设单位：监理单位： 施工单位：勘察单位：基坑支护单位： 1.2基坑概况首开区基坑总周长约为600m，面积约2.345万平方，地下室为1层，基坑深约4.0m。土方开挖量约11.3万立方。基坑支护采用二级支护，第一级边坡支护采用1:1放坡土钉墙支护，二级边坡支护采用灌注桩作为支护桩，采用单轴搅拌桩作为止水帷幕。1.3工程地质及水文情况本工程地下主要土层有：素填土、粉质粘土、淤泥、粉质粘土、中砂、残积粘性土、全风化花岗岩层、土状强风化花岗岩层、碎块状强风化花岗岩层及微风化花岗岩层等。各岩、土层的性状及工程地质特征依序分述如下： 素填土层（Q4ml）新近堆填土。灰褐、褐或褐黄色，稍湿饱和，主要成份为粘性土及碎石等，碎石等硬质物含量约占510%。回填时间约15年，呈欠固结状态。本层整个场地均有分布，层厚为0.502.90米，平均1.40米。本层分布不均匀，剪切波速实测值Vs为102116m/s，为软弱土，工程地质性能差。粉质粘土层（Q4al+pl）新近沉积土，冲洪积形成。灰褐色，饱和，可塑，上部局部为软塑，粘性稍差，刀切面平整，稍有光泽，手捻有砂质感，无摇震反应，韧性中等，干强度中等高。压缩系数a0.1-0.2为0.400.49MPa-1，平均为0.44MPa-1，为中等压缩性土层。现场在本层内进行59次标准贯入试验，实测锤击数N值为5.013.0击，平均为7.8击，经校正后的锤击数标准值Nk为7.4击。本层整个场地大部分有分布，揭露层厚为0.203.20米，平均为1.25米。本层工程地质性能一般，剪切波速实测值Vs为205213m/s，为中软土，承载力特征值fak建议取130KPa。淤泥层（Q4m）新近沉积土，淤积形成。深灰灰黑色，饱和，流塑。刀切面平整光滑，含有少量腐殖质，有臭味，有光泽,无摇震反应，韧性高，干强度高。天然含水量W为60.478.8%，平均为71.50%，压缩系数a0.1-0.2为1.582.06MPa-1，平均为1.80MPa-1，为高压缩性土。本层整个场地均有分布，层厚2.7010.00米，平均5.62米。本层工程地质性能很差，剪切波速实测值Vs为100116m/s，为软弱土，承载力特征值取40KPa。粉质粘土层（Q4al+Pl）新近沉积土，冲洪积形成。灰黄灰褐色，饱和，可塑，粘性较好，刀切面平整，稍有光泽，手捻有砂质感，无摇震反应，韧性中等高，干强度中等。压缩系数a0.1-0.2为0.280.38MPa-1，平均为0.34MPa-1，为中等压缩性土层。现场在本层内进行93次标准贯入试验，实测锤击数N值为5.025.0击，平均为9.2击，经校正后的锤击数标准值Nk为7.1击。本层在场地内大部分地段有分布，揭露层厚为1.106.80米，平均为3.42米，工程地质性能稍差，较不均匀，剪切波速实测值Vs为259269m/s，为中软土，承载力特征值fak建议取150KPa中砂层（Q4al+Pl）新近沉积土，冲洪积形成。灰、灰黄色，饱和，稍密，局部为松散状。以中粗砂为主，砾砂、细砂次之，分选性较差，小于0.075mm的颗粒含量约占20.030.0%，矿物成份以石英为主，长石次之，呈棱角状。局部相变为粉细砂或粗砂。现场在层内进行5次标准贯入测试，实测锤击数N值为9.0011.0击，平均值为10.00击，经校正后的锤击数标准值Nk为7.40击。本层只有在局部地段有分布，层厚为1.903.10米，平均为2.60米。工程地质性能稍差，较不均匀，剪切波速实测值Vs为271m/s，为中软土，承载力特征值fak建议取150KPa。残积粘性土层（QPel）花岗岩类岩石风化形成。灰白色、黄褐色或灰黄夹白色等，饱和，可塑硬塑。粘性弱，矿物成份以石英、长石及云母为主，长石、云母已风化成粘土状，2mm的颗粒约占1.04.0%，母岩残遗结构较清晰，浸水易崩解软化。细粒土的天然含水量Wf为32.8040.20%，平均为36.40%，压缩系数a1-2为0.300.38MPa-1，平均为0.35MPa-1，为中等压缩性土层。现场在本层内进行185次标准贯入测试，实测锤击数N值为10.029.0击，平均为19.60击，校正后的锤击数标准值Nk为14.10击。本层整个场地均有分布，揭露层厚为2.1511.30米，平均为7.56米，层顶标高为-12.13-4.65米，平均为-7.48米。本层工程地质性能随深度增加而渐好，剪切波速实测值Vs为273275m/s，为中硬土，承载力特征值fak建议取200KPa。全风化花岗岩层（53 )花岗岩风化形成。灰白色或褐黄色等，主要矿物成份为石英、长石和云母，长石、云母已高岭土化，原岩组织结构已基本破坏，节理很发育，岩体完整程度为极破碎，RQD为0，岩芯呈砂土状，手压即碎，岩石坚硬程度属极软岩，岩体基本质量等级为级。现场在本层内进行181次标准贯入测试，实测锤击数N值为30.049.0击，平均值为37.50击，校正后的锤击数标准值Nk为25.90击。本层整个场地大部分地段有分布，揭露层顶标高为-17.83-7.90米，平均为-15.00米，局部地段存在微风化花岗岩孤石，具体详见工程地质剖面图，工程地质性能良好并随深度增加而渐好，剪切波速实测值Vs为302325m/s，为中硬土，承载力特征值fak建议取350KPa。拟建场地的抗震设防烈度为7度区，本场地地震分组为第一组，设计基本地震加速度为0.15g。建筑场地类别为类，设计特征周期取0.35S。本拟建场地为对建筑抗震不利地段，在勘察范围内存在较厚层的素填土及淤泥层软弱土层外，未发现有其它不良地质现象，场地和地基均匀性与稳定性差，适宜性差。拟建场地地下水主要赋存有上层滞水、空隙承压水和基岩风化空隙裂隙水三种类型。上层滞水主要赋存在素填土土中，该空隙连通性、渗透性因颗粒组成不同而差异较大，水量中体较少，补给主要来源为大气降水和地表渗透水补给。空隙承压水主要赋存在中砂层中，空隙连通性好，渗透性好，水量较丰富，具有承压性，其主要补给来源为同一含水层的侧向补给及相邻含水层的渗透补给。基岩风化水空隙裂隙水主要赋存于全、强风化及中风化花岗岩的孔隙裂缝中，其富水性总体上较好，水量丰富，具有承压性。在残积粘性土层中存在少量孔隙潜水。不及主要来源为相邻含水层的渗透补给及同一含水层的侧向补给。场地内粉质粘土层淤泥及粉质粘土层为相对隔水层，残积性粘性土层为弱透水层。上层滞水于孔隙承压水及基岩风化孔隙裂隙水之间没有明显的水力关系，中砂层的孔隙承压水于基岩风化孔隙裂隙水之间有一定水力关系。场地内初见水位埋深为.0503.20m；上层滞水稳定埋深为0.503.20m，水位相对黄海高程为2.243.35m；中砂层承压稳定埋深为5.005.40m，水位相对黄海高程为-1.24-1.25m。勘察期间测得场地地下混合水位埋深为0.303.00m，水位相对黄海高程为2.043.15m。据了解，本地区地下水位年变幅约1.50m，历史最高水位4.5m，近期3-5年内最高水位相对黄海高程为4.00m。第二章 编制依据漳州台商区万达广场项目施工总承包招标文件建筑施工手册（第四版）工程测量规范（GB500262007）建筑机械使用安全技术规程（JGJ33-2012）建筑施工土石方工程安全技术规范（JGJ108-2009）建筑地基基础工程施工质量验收规范（GB50202-2002）建筑基坑工程检测技术（GB50497-2009）闽建建200538号文件福建省建筑边坡与深基坑工程管理暂行规定闽建建200912号文件关于建立建设工程施工现场重大危险源报告制度的通知闽建建200924号文件福建省建设厅关于转发危险性较大的分部分项工程安全管理办法的通知建质200987号文件住房和城乡建设部关于印发危险性较大的分部分项工程安全管理办法的通知闽建建201041号文件福建省住房和城乡建设厅关于印发福建省建筑边坡与深基坑工程管理规定的通知第三章 施工准备3.1交接准备建设单位应及时就下述内容进行移交：合同要求的施工蓝图、坐标或轴线控制点、水准控制点、地质勘察报告、临时用水和用电的市政接驳点、现场排污点。3.2技术准备（1）在收到施工图纸后，组织人员熟悉图纸，为图纸会审做好准备。（2）编制本工程所需的各种计量器具需用计划，并报公司审批。建立计量器具台帐，编制计量器具周期校检计划。（3）项目技术部组织人员建立现场测量组，做好施工现场轴线、高程控制桩的设置，复验甲方已施放的桩点。施工过程中如控制点需要移动应及时将控制点引测到安全位置。（4）准备本工程所需的规范、标准、图集等技术资料并确定其是否有效。3.3劳动力机械设备等准备提前联系专业的土方施工单位，告知对方本次土方开挖量、工地现场地质条件、交通状况，并按要求土方施工单位准备相应劳动力、机械设备。人员及设备数量/（人/台）备注生产经理1曾先平区域经理1暂定：卢少彬施工员3暂定：许坤、邱尚明、张保乾安全员2暂定：钟贵先、安佳举质检员1暂定：张军PC120挖掘机4根据进度情况调整数量PC360挖掘机4根据进度情况调整数量土方车40根据进度情况调整数量第四章 施工部署4.1土方施工区段划分土方施工分为九个开挖区：开挖区一至开挖区九。4.2土方开挖程序流程边坡看护人工清理设计单位质检站监理单位甲方单位相关手续水电准备测放白线挖槽测控方案基槽挖运土打垫层验槽照明开挖方案平运杂土定位、标高测控4.3土方开挖顺序土方开挖分为2个阶段，第一阶段开挖1.2m深支护土方以便尽早施工第一级边坡喷锚及冠梁。第二阶段进入大面积开挖施工，分三步开挖。第一步土方工程首先施工开挖区一、开挖区二、开挖区三。第二步施工开挖区四、开挖区五、开挖区六、开挖区七，同时开挖区一至三进入人工清槽及电梯井集水井土方施工。第三步施工开挖区八、开挖区九，同时开挖区四至七进入人工清槽及电梯井集水井土方施工，开挖区八、开挖区九施工过程中插入该区人工清槽及电梯井集水井土方施工。第五章 土方工程施工5.1施工方法（1）土方开挖第一阶段第一阶段首先开挖第一级基坑支护护坡及平台，创造护坡喷锚施工工作面。工况图如下：（2）土方开挖第二阶段第二阶段土方开挖至板底标高，留出300mm人工清槽。第二阶段分3个步骤施工。第二阶段开挖工况示意图如下： 各开挖区施工路线图：第一步：开挖区一、开挖区二、开挖区三同时开始挖土。出土方向如下图：第二步：第三步：（3）整体土方开挖方向由东向西进行。土方出土口设在开挖区八靠近开挖区九处，由基坑西侧的施工道路运出。（4）根据周边工程的地质情况可知淤泥较多，淤泥层开挖厚度不超过1m，非淤泥层开挖厚度不超过1.5m。开挖土方前如遇淤泥层需换填铺设施工便道供土方车行驶，主要施工便道10m宽设置，分支施工便道5m宽每隔10m设置，换填深度暂定1m，换填深度以土方车安全行驶原则现场进行调整确定。5.2 工艺流程确定开挖顺序 分段分层平均下挖 修边和清底5.3 土方开挖原则（1）土方开挖遵循“分层、分段、对称、平衡、限时”的原则进行挖土施工。（2）本基坑出土量大，采用分块、分层出土，第二层挖土时，要密切注意围护结构的变形。（3）在距离基坑支护50公分前采用人工配合土方开挖的形式，确保施工时基坑的稳定性。（4）机械挖土需距桩体300mm，距坑底300mm，该范围内土体由人工挖除。整个开挖区域一端向外以倒退行驶的方法进行开挖。（5）基坑西面为临时弃土点，2m以内禁止堆放任何杂物，主要土方要堆放在距离基坑上边缘坡线15m以外的场地。5.4基坑支护措施本工程基坑支护采用二级支护，第一级边坡支护采用1:1放坡土钉墙支护，土钉墙混凝土等级强度C2O，厚60mm，插筋B122000x2000mm外挂2目钢丝网。二级边坡支护采用灌注桩作为支护桩，采用单轴搅拌桩作为止水帷幕。灌注桩混凝土强度等级C30，桩径800/900，间距10001400不等，桩长9500mm14500mm不等。单轴搅拌桩桩径550间距400，桩长7000mm12000mm不等。基坑支护剖面图如下：5.5基坑排水措施1.排水系统介绍基坑内设置纵横交叉排水沟将水引流至基坑边的一级沉淀池内，基坑坡顶设置截水沟，防止基坑外地面水流入基坑，截水沟将水排至二级沉淀池。基坑底一级沉淀池用抽水泵抽排至坡顶二级沉淀池，最后由二级沉淀池处理过后由500砼雨水管接入东面排洪渠。2.主要材料设备选用根据设计要求，沉淀池用MU10标准砖、M10防水砂浆砌筑，20厚1：3水泥砂浆打底粉平。明沟用MU10标准砖、M10防水砂浆砌筑，20厚1：3水泥砂浆打底粉平。3.布置原则基坑内在底板后浇带处设置纵横交错的排水沟，不影响地下室主体结构施工。基坑顶设置截水沟防止场地水流入基坑内。详见以下基坑排水布置图：3.施工方法沉淀池按普通雨水窨井砌筑方法，墙体宽度为24cm，中间用半砖墙（12 cm）隔开，用MU10标准砖、M10防水砂浆砌筑，20厚1：3水泥砂浆打底粉平；底部素土夯实，浇筑10cmC10砼垫层。一级沉淀池内径长1m，宽1m，深1.5m；二级沉淀池内径长2m，宽1m，深2m。明沟内径40cm宽，坡度为3，两边用MU10标准砖、M10防水砂浆砌筑12cm宽，20厚1：3水泥砂浆打底粉平；底部素土夯实，浇筑10cmC10砼垫层。集水井墙体宽度为24cm，用MU10标准砖、M10防水砂浆砌筑，20厚1：3水泥砂浆打底粉平；底部素土夯实，浇筑10cmC10砼垫层。5.6管桩、支护桩保护措施（1）由于场地存在大面积淤泥层，为避免机械车辆对管桩挤压造成桩位偏移，在管桩施工过程中统计出每根桩的桩顶标高，根据统计数据对行车路线中可能影响的桩提前开挖出来并割桩后再回填作为行车便道。（2）桩数量较密集的部位采用小型挖机（PC120）进行土方开挖，人工配合清理。（3）测量每根桩需要截的位置，土方施工到桩的位置派专人监护，避免人为的桩移位 、断桩及烂桩，尽量用小型挖掘机挖土方，塔吊配合短距离运输土方。（4）机械开挖由深而浅，基底应预留一层500mm厚土层用人工开挖、找平，边坡应预留一层150300mm厚土层用人工修坡、找平，以保证基地标高和边坡度正确，避免超挖和土层遭受扰动，留取500mm高的土方是以防挖土机挖断管桩。（5）在距离基坑支护20公分前采用人工配合土方开挖的形式，确保施工时基坑的稳定性。（6）土方开挖过程中，必须有专人指挥挖机施工，防止挖机对管桩产生破坏。在分层开挖中，挖机下面垫钢板防止挖机对管桩造成破坏。5.7注意事项（1）土方开挖前，应详细查明施工现场的地下障碍物。（2）严禁挖土机械碰撞支护结构，挖土机械通过支撑时，应设置厚度不大于2cm的钢垫板，且支持上部覆土厚度不小于30cm。（3)夜间土方施工时，应有足够的照明设施，危险地段应设置明显标志，防止错挖、超挖。（4) 在机械无法作业的部位，休整边坡坡度以及清理槽底等应配备人工操作。（5) 当开挖深度范围内遇有地下水时，应采取措施降低水位，一般应降至开挖面下0.5m。（6) 如基坑边缘堆置土方或建筑材料机械，应距基坑上部边缘不少于2m，弃土堆置高度不应超过1.5m，重物距边坡距离，汽车不小于3m，起重机不小于4m。（7)雨期施工在开挖基坑时，应注意边坡稳定。应在坑内外侧开挖水沟，防止地面水流入和及时抽排坑内雨水。经常对边坡、支撑进行检查，发现问题要及时处理。第六章 坑中坑施工6.1 施工方法（1）施工工序工程放线定位钢板桩定位安装导向钢围檩打设钢板桩拆除钢围檩安装支撑装置挖土底板施工完成后回填土拆除支撑装置拔除钢板桩（2）钢板桩支护施工电梯井坑中坑采用9米长拉森钢板桩进行支护，支撑体系采用工字钢组合围檀水平内支撑，围檩与钢板桩采用焊接连接。根据基底情况,钢板桩施打深度为7.3m。在基坑内做内接正方形布置，由于施打深度比较大，仅在上部设一道支撑。采用自行振动式钢板桩专用机械插打。第一根钢板桩插打：桩机前臂吊起钢板桩，打开桩机头夹板夹住桩头，垂直后在设计位置通过打桩机的液压振动锤将钢板桩插入至设计深度。后续钢板桩插打：第一根桩打插完成以后，后续钢板桩沿前一根桩的扣槽插入至设计深度，直至形成封闭基坑的钢板桩围护体系；基坑转角处用大扣方式连接，使钢板桩连续。在钢板桩施工中，打设的允许误差为：桩顶标高偏差±100mm，钢板桩轴线偏差±100mm，钢板桩垂直度偏差为1%；在打设过程中，应监测是否在允许误差范围内，超出时及时纠正。围檩制作安装：围檩及支撑设置在板桩顶处，根据设计位置在钢板桩内壁上焊围檩托架，然后吊装型钢围檩并焊接加固。在承台上部剪力墙500高度处一圈设置一道钢板止水带，承台钢筋隐蔽经监理业主等单位验收后，进行承台浇捣，电梯井剪力墙同时施工至底板底后进行槽钢拆除工作。钢板桩拔出：采用履带吊车，配合振动锤及200KW专用（三相220V）发电机拔桩。施工大样图如下：6.2 注意事项（1）技术措施要求在钢板桩的锁口内涂油脂，以方便打入拔出。在开挖至-5.5m处时电梯基坑周围打入钢板桩，待砖模、钢筋绑扎、混凝土完成，且混凝土强度达到标准强度后，进行土方开挖。土方开挖至板桩顶以下1米处时进行围檩、支撑施工。钢板桩未打入之前不能进行土方开挖。电梯井承台0.4米高度土方采用人工修挖，清除至承台底标高后，应尽快打混凝土垫层，垫层能起到部分底支撑的作用，以减少钢板桩变形。机械开挖要注意挖斗等不能碰撞钢板桩及工程桩桩身。（2）安全措施要求在基坑周边要设置护栏，护栏栏杆采用钢管焊成。钢管横杆及栏杆柱均采用30的管材，以扣件或电焊固定,栏杆构造应符合临边和洞口作业的安全要求。必须在基坑边2m以内不得堆放基坑开挖土等杂物,基坑四周地面，在坑深一倍范围内地面荷载应有专人进行管理，不得随意放置机具、停放大型机械和物料，防止荷载加大引起边坡失稳。严禁机具碰撞支撑系统，定期检查支撑的稳定性，支撑系统不能用作堆物平台或浮桥。进坑的动力及照明电线应使用电缆，在支撑或坑壁上要可靠地固定。基坑施工完毕拆除支撑和拔板时，必须严格按设计程序进行，防止坑外土体产生破坏性位移。第七章 土方开挖监测7.1监测目的土方开挖过程中进行信息化施工监测，有利于随程掌握周围土体的动态变化，发现异常情况及时处理解决，实现信息化施工管理，消除在施工过程中可能出现的隐患，确保基坑工程的安全和质量，对基坑周围的环境进行有效的保护。7.2监测内容地面沉降、坑外土体稳定；基坑周围地下管线的垂直和水平位移监测；地下室水位观测。7.3监测频率基坑开挖前进行不少于2次的初测，在各项施工前，即测得各监测项目的初始值。基坑开挖过程中，当开挖深度5m时为1次/2d；当开挖深度为510m时为1次/1d；当开挖深度>10m时为2次/1d。底板浇筑后7d时，为2次/1d；底板浇筑后14d时，为1次/1d；地板浇筑后1428d时，为1次/2d；底板浇筑后>28d时，为1次/3d。当监测值相对稳定时，可适当降低监测频率；遇到暴雨或位移较大等异常情况时，应适当提高监测频率。施工到±0.00且地下室外回填完毕、周边建构筑物沉降稳定时，再观测1次即告结束。监测报表当天上报，如测得数值有异常或特殊情况，已经发现即口头及书面通知业主、设计、监理等单位。7.4监测报警值监测报警值由累计值和变化速率共同控制，参照下表进行：基坑及支护结构监测报警值 报警值监测项目累计绝对值mm变化速率mm/d基坑坡顶（桩顶）水平位移303基坑坡顶（桩顶）竖向位移203深层水平位移（测斜）403周边地表竖向位移353周边环境监测报警值 报警值监测项目累计值mm变化速率mm/d地下水位变化1000500管线位置刚性管道压力303非压力405柔性管道405临近建筑位移403裂缝宽度建筑3持续发展地表15持续发展7.5监测报告测得的数据应及时书面上报业主及设计院，当监测值达到报警值或监测值的变化速率突然增加或连续保持高速率时，应及时口头报警，并及时提供书面数据和分析意见；根据施工安排，在每层土方开挖完成及支撑安装后提供施工监测小结报告，开始降承压水前应提供前一阶段监测小结；基坑工程完工后及时提供施工监测总结报告。7.6监测措施在地下室土方开挖施工期间，项目部设专人根据具体情况和设计图纸要求，在基坑周边20米监测范围内的建筑物四角和基坑周边压顶梁上每隔20米左右布置1个水平位移和垂直沉降观测点，并用红漆油做好标识。测量沉降主要采用水准仪。现场水准控制点设置不小于三个，以规划局定出的水准点为基准点，然后测出每个观测点的相对标高作为初始标高，以后观测每个点的标高与这个初始标高相比较，即可知每次测量的该点的沉降值。位移测量采用经纬仪，观测点设在支护桩压顶梁上，通过测量控制点与观测点之间位移的变化，计算出基坑在某点的位移值。基坑开挖期间每天测量两次，结构底板施工期间25天观测一次。测量人员应及时整理好观测记录，并将观测结果汇报给项目负责人和技术负责人，发现位移（或沉降）异常、超过警戒值或基坑边壁不稳定时应立即停止开挖或采取必要的处理措施，并应及时向业主、设计及监理单位如实报告。遇有大雨或暴雨等自然灾害时，应加密观测次数。每次观测应做好记录，对观测结果应及时进行信息反馈，始终贯彻动态监测管理的原则。土方开挖期间，必须每天对周边建筑物进行沉降观测，并做好观测记录，密切注意邻近建筑物的沉降变化情况，如有出现异常情况，立即停止基坑开挖施工，并及时向设计及有关部门汇报，采取如用土方回压等有效的措施防止建筑物进一步发生沉降变形。7.7仪器设备的配置仪器配置一览表名 称型 号精 度经纬仪BTS-822CLA全站仪2水准仪DZS3-1水准仪±3塔尺0.27.8基坑位移超出报警值时应急措施当支护结构出现渗漏或由于降水而导致坑外建筑物、道路出现下陷时，应立即停止降水和施工挖土，并迅速用堵漏材料进行处理。同时应通知设计、监理、业主等单位，研究制定下一步措施。当监测结果超出警戒值或支护结构出现应力激增或裂缝现象、锚索应力激增、支护结构变形过大等征兆时，应立即停止挖土、降水，采用坡顶卸土卸荷或采用砂袋、挖土进行坑内被动区反压或坑内预留土反压、分条开挖、增设锚杆等相应措施。当临近建筑物的竖向位移值大于警戒值时（5mm/d），应立即停止基坑的开挖作业并上报有关部门，必要时可以进行基坑局部土方回填，并利用现场预备的钢管支撑及千斤顶进行回顶，以防止沉降进一步发展。待有关部门制定出专项方案后才可下一步的施工。当基坑内水位下降引起地面沉降超过预警值时，应及时启动回灌措施。（1）当局部止水帷幕漏水时，采取措施如下：（2）小股漏水采用堵塞方式堵住漏水位置；（3）水流较大直接堵塞困难时，插入引流管，将透水引流至排水沟，然后采取堵塞措施。基坑检测项目，甲方委托有资质的专业检测单位检测及编制专项方案，我司将给予充分的配合，确保工期及质量。第八章 质量标准及保证措施8.1 主控项目1、标高：是指挖后的基底标高，用水准仪测量，检查测量记录。2、基底的宽度、长度：用经纬仪、拉线尺量检查等，检查测量记录。3、边坡：符合设计要求，只能坡不能陡。8.2 一般项目1、基底土性。符合设计要求。观察检查和土样分析，请勘察、设计单位来验槽，形成验槽记录。2、土方开挖前检查定位放线、施工过程中检查平面位置、水平标高、边坡坡度、压实度、排水，随时观测周围的环境变化。3、施工完成后，进行验槽。形成施工记录及检验报告，检查施工记录及验槽报告。土方开挖工程质量检验标准项目序号项 目允许偏差或允许值(mm)检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高一50±30+5050一50水准仪2长度、宽度(由设计中心线向两边量)+20050+300100+500150+100-经纬仪、钢尺量8.3 质量保证措施基坑内侧桩身出现的渗漏水应及时进行封堵。基坑开挖至结构支撑设计高程后，要及时进行结构支撑施工，支撑未施工前不得进行土方超挖，以保证基坑围护结构的稳定和安全。挖至基坑底设计标高以上20cm的土层，采用人工清底，以免破坏地基的整体性。对局部超挖则可用碎石回填夯实至与地基土基本相同的密实度。基坑开挖达到设计要求后，及时浇筑基底砼垫层。基坑开挖过程中，不同土（岩）层面需报经现场监理、业主确认并做好记录。当基底实挖地质情况与设计要求不相符时，必须通知现场监理和业主及时处理。实行信息化施工，加强施工监测，发现异常情况及时报驻地监理、设计和业主研究处理。第九章 安全保证措施安全生产目标：杜绝重大伤亡、设备隐患、火灾事故，把各种安全隐患消除在萌芽状态。确保获得福建省文明施工工地。9.1 安全组织机构项目部设立安全小组。项目部要明确主管安全生产工作，成立主管领导参加的安全生产领导小组，下设专职安全员，负责工程的日常安全管理工作。班组设兼职安全员并赋予他们进行安全管理、指导、监督、检查、制止违章、在危险时采取紧急措施、组织考核安全工作等责任与权力。专职安全员持证上岗，在施工现场须戴好工作标志。工地施工设立安全生产领导小组和防台风领导小组;工地项目经理任安全生产第一责任人、安全小组组长，成员由项目部各部门负责人和安全管理人员组成。安全小组的工作内容包括：制定安全施工准则;对职工进行安全培训，提高职工的安全环保意识;提供先进安全可靠的设备和仪器;按政府有关部门规定，配足劳保用品、灭火器等消防设备和其他应急设备;实行健康、安全、坏保一条龙的管理体系。9.2 安全管理（1）做好对新进场工人的安全教育，组织现场人员进行每月不少于四小时的定期安全学习和各项安全技术交底。(2)开工前制定详细的施工安全方案和实施措施，经审批后应及时做好施工技术及安全工作的交底，并在施工过程中督促检查，严格执行。(3)所有施工人员必须配戴好安全帽并系好帽带，不得赤脚、穿拖鞋或高跟鞋进入施工现场。特殊工种必须按规定戴好防护用品。(4)分项工程及各施工工序开工前，必须由项目技术负责人进行书面和口头安全技术交底，交底人和被交底人必须签名确认。(5)所有特种作业人员均必须经考试合格后持证上岗，且其操作证必须按时复审方为有效。(6)坚持定期安全检查制度。每周检查一次，班组每天检查一次。同时，明确安全防护重点和危险岗位，有完善的安全防护措施。(7)工地所有设备，必须定期保养，使其保持良好的工作状态及具有完备的安全装置，所有机具设备的操作人员必须经过严格训练，持证上岗，并严格遵守操作规程，严禁违章作业。(8)工地项目部或安全部门应经常对工地进行安全检查，对不符合安全要求的耍立即整改。(9)在施工前，要认真研究地质钻探资料，分析地质及基坑外的地下管线、构筑物的情况，对可能出现的不利条件制定有针对性的安全防护措施，对影响施工安全的隐患，应在事前向有关单位提出，并严格按有关施工规范进行作业。(10)派专人做好土方挖掘的标高引测工作，以便控制土方开挖施工，控制在+0.5cm以内。(11)做好基坑底、面周边排水和抽水工作，在基坑底、面周边设明沟排水，基坑外的积水必须及时排走，并防止地表水流入坑内。(12)加强使用的机械、电气设备的维修保养工作，定期测试。(13)施工前施工机械进入现场的道路应做好必要的加宽、加固。(14)基坑周边顶部要进行硬化处理，防止地表水渗入基坑周边土体。 (15)做好安全交底工作，挖土和操作时设专人指挥，机前需保留5060cm厚土，严禁在不稳定土体之下挖土，以保人机安全。(16)挖土过程中和雨后复工时，应随时仔细检查土壁稳定情况，发现问题要及时采取措施，防止骤然崩裂。9.3 夜间施工安全措施 如需要夜间施工，计划采取以下措施:(1)施工现场应合理布置照明线路，保持充足的照明，所有用电设备，必须由持证电工操作，严禁无关人员私拉、私接电线及其它用电设备。(2)检查施工道路，设立必要的交通标志及警示标志以策安全;(3)安排足够的施工人员进行施工，并安排精力充沛人员夜间作业，不搞疲劳战术，各工种均有专人负责监督施工安全和施工质量;(4)作业区配有备用发电机，随时可以提供电力，以应付意外停电事故;(5)合理安排各工序的衔接，做好夜间施工的准备工作，如：测量定位等应在白天进行;(6)组织足够的施工机械进行施工，尽量缩短夜间施工时间;(7)危险地带采取必要的防护措施，如设置护栏等;(8)施工完毕清理现场，并采取必要的防护措施保护施工成果。9.4 施工用电安全措施(1)所有电力设备专人操作、检查及维护;非专职电气操作人员，不得操作电气设备;(2)高压电气设备应设示警标志，操作高压电气设备，戴绝缘手套，穿电工绝缘靴并站在绝缘板上;(3)手持式电气设备操作手柄和工作中接触的部位，有良好绝缘，使用前进行绝缘检查;(4)低压电气设备加装触电保护;高压电它加装漏电保护还必须加装过流保护。(5)电气设备有良好的接地保护，每班均由专人检查;(6)施工现场自备发电机。以防止突然停电造成安全事故;(7)所有施工用电线路均按规定分别定位悬挂，由值班电工负责检查管理。(8)加强用电管理，做好安全用电。 切实执行照明电力线路的架设标准, 悬挂高度及间距必须符合安全规定，严禁电线拖地现象,保证场内架设电线绝缘良好，各种电动机械和电器设备均按“一机一闸一漏一箱”设置,确保用电安全符合建设部JGJ46-2005施工现场临时用电安全技术规范要求。(9)施工现场的电源、电器的安装、使用和拆除必须由持证电工按JGJ59-99标准专人管理。电缆架空2米以上，严禁拖地或埋压土中。各种电器必须安装防漏电开关，并遵守接地接零要求，做到一机一闸，严禁一闸多用，电源采用三相五线制，自动开关漏电动作电流30mA,电箱设备完整,拖式电箱孔口不大于50厘米。9.5 对基坑四周的安全保护措施(1)基坑开挖过程中采取分层、分段控制开挖高度，严禁超挖乱挖;(2)缩小施工区段长度，加快施工进度，严格控制围护结构无支护锚杆暴露时间，加强监控，随时掌握基坑变形大小，减少基坑的变形量，做到随挖随支护，严格控制基坑位移，确保地面建筑物的安全。（3）如遇暴雨河道水位快速上涨对河道边的基坑产生压力或者坑内土体起拱，应及时采取覆土措施，并立即停止施工向业主、设计及监理单位如实报告，组织开会讨论处理措施，并24小时观测基坑边土体的变形位移情况。第十章 安全事故应急预案10.1 安全架构设置组 长：张平军 电话：副组长：钟贵先 曾先平 电话：18675251377小组成员：陈逸宾、唐华、张军、卢少斌、邱尚明、唐映理等。10.2应急救援联络电话急救中心：120火警中心：119报警中心：11010.3成立施工现场应急救援小组工程开工时，总承包项目部组成风险评估组，由项目经理安家伟任组长；成立后勤供应组钟志峰任组长；成立事故调查组青政任组长；并组成两个施工现场应急救援组，每个组配备一名经过培训的卫生急救人员和保健医药箱及必需的急救器材；各专业分包单位现场负责人也是应急救援小组成员。10.4职责和分工总承包项目部事故应急救援指挥领导小组负责本工程事故应急救援工作的组织和指挥，日常工作由总承包项目部施工部兼管。一旦发生重大事故或紧急情况时，以指挥领导小组为基础，立即成立事故应急救援指挥部。项目经理张明任总指挥，项目技术负责人杨福昌任副总指挥。如项目经理不在工地时，则由项目生产经理任总指挥，依次类推，全权负责应急救援工作。施工现场应急救援小组负责事故的现场抢救和应急处置及报警工作。10.5现场应急救援物资及设备现场应急救援物资及设备清单：汽车1辆、吊车1台、挖掘机26台、切割机2台、焊机2台、手提电锯2台、抽水泵1台、铁锹3把、袋装沙包40包、绝缘手套200双、绝缘棒100根、电工绝缘钳20、安全救援带（包括绳索）、木夹板、橡皮管、橡皮带、毛巾、带状布条、帆布担架、常用药箱器械等。为了确保工程的施工安全上述物资及设备在2014年1月3日前配置齐全。10.6应备药品清单品名适应症品名适应症创可贴小创伤出血紫药水消毒防腐
