土方开挖施工专项施工方案.doc

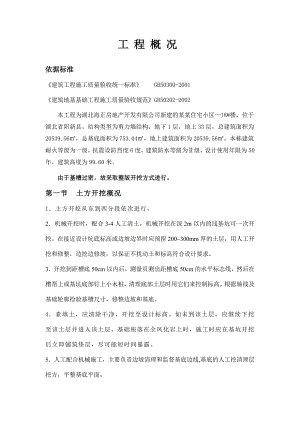

工程概况依据标准建筑工程施工质量验收统一标准 GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002本工程为湖北海正房地产开发有限公司新建的某某住宅小区18#楼，位于湖北省阳新县。结构类型为剪力墙结构，地下1层，地上33层，总建筑面积为20539.56，总基底面积为753.04，地上建筑面积为20539.56。本栋建筑耐火等级为一级，抗震设防烈度6度，建筑防水等级为级，设计使用年限为50年，建筑高度为99.60米。由于基槽过密，故采取整版开挖方式进行。第一节 土方开挖概况1土方开挖从东到西分段依次进行。2机械开挖时，配合3-4人工清土，机械开挖在深2m以内的浅基坑可一次开挖。在接近设计坑底标高或边坡边界时应预留200300mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。3开挖到距槽底50cm以内后，测量员测出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。4素填土，应清除干净，开挖至设计标高。如未到该土层，应继续下挖至该土层并进入该土层。基础座落在全风化岩上时，施工时应在基坑开挖后立即铺筑垫层，尽可能短时间暴露。5人工配合机械施工，主要负责边坡清理和监督基底边线,基底的人工挖清理层挖方，平整基底平面。第二节 基坑开挖顺序人工清理设计单位质检站监理单位甲方单位相关手续水电准备测放白线开挖槽测控方案基槽挖运土挖打垫层验槽照明准开挖方案备 定位、标高测控平运杂土第三节 土方开挖的质量控制1.基坑开挖测量是关键工序，基坑深浅一致，一旦测量有误纠正是困难的。边线、高程都要测控。标高快到底时，不得超挖。先打上基底上方500线，然后边线到平面深度要打小标高桩，不但控制机挖而且控制人工清理。若有超挖部分，按设计要求进行处理。误差控制：一基底标高：0，30。2.基底标高到位后或钎探发现基土有夹层、弱层不符合设计要求时，要根据设计意见处理，不得自行处理。3.挖掘中管理人员要认真监察土层变化。第四节 施工准备1.主要机具：挖土机械有：挖土机、推土机、自卸汽车等。一般机具有：铁锹（尖、平头两种）、小白线或20号铅丝和钢卷尺等。2.作业条件：土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，经过检验合格；并办完预检手续。施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，选择土方机械，以能发挥施工机械的效率来确定，编好施工方案。施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和运形起伏等情况加以确定。在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。熟悉图纸，做好技术交底。第五节 操作工艺1.工艺流程：确定开挖的顺序和坡度分段分层平均下挖修边和清底2.基坑的确定：在天然湿度的土中，开挖基坑（槽）。密实、中密的砂土和碎石类土（充填物为砂土）1.0m；硬塑、可塑的粘质粉土及粉质粘土1.25m；硬塑、可塑的粘土和碎石类土（充填物为粘性土）1.5m；坚硬性粘土2.0m。3.开挖基坑（槽），合理确定开挖顺序、路线及开挖深度。挖土机从基坑（槽）的端头以倒退行驶的方法进行开挖。挖土机的两侧装运土。4.土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，以利泄水。在开挖过程中，应随时检查槽壁的状态。根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。开挖基坑（槽），不得挖至设计标高以下，暂留一层土不挖，以便在抄平后，由人工挖出。暂留土层：一般铲运机、推土机挖土时，为20cm左右为宜。5.清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。槽底修理铲平后，进行质量检查验收。开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。第六节 质量标准主控项目：1、标高。是指挖后的基底标高，用水准仪测量。检查测量记录。2、长度、宽度。是指基底的宽度、长度。用经纬仪、拉线尺量检查等，检查测量记录。一般项目：1、基底土性。符合设计要求。观察检查和土样分析，请勘察、设计单位来验槽，形成验槽记录。土方开挖前检查定位放线、排水安排好土方运输车的行走路线。施工过程中检查平面位置、水平标高、压实度、排水，随时观测周围的环境变化。施工完成后，进行验槽。形成施工记录及检验报告，检查施工记录及验槽报告。土方开挖工程质量检验标准项序项 目允许偏差或允许值(mm)检验方法柱基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高一50±30+5050一50水准仪2长度、宽度(由设计中心)线向两边量)+20050+300100+500150+100-经纬仪、钢尺量第七节 成品保护1.对定位标准桩、轴线引桩、标准水准点等，挖运土时不得撞碰，并应经常测量和校核其平面位置、水平标高是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。2.土方开挖时，应防止邻近建筑物，道路、发生下沉。必要时应与建设单位协商，采取防护措施，并在施工中进行沉降或位移观测。3.施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。第八节 应注意的质量问题1.基底超挖：开挖基坑（槽）不得超过基底标高。如个别地方超挖时，其自理方法应取得设计单位的同意，不得私自处理。2.基底未保护：基坑（槽）开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时，可在基底标高以上留出30cm土层不挖，待做基础时再挖。3.施工顺序不合理：应严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。4.施工机械下沉：施工时必须了解土质和地下水位情况。正铲挖土机挖方的台阶高度，不得超过最大挖掘高度的1.2倍。5.开挖尺寸不足，边坡过陡：基坑（槽）或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。6.施工时，基槽、坑底应预留20cm土层，在打混凝土垫层前再挖至设计标高。某某住宅小区18#楼土方开挖施工专项方案编制单位：某某建设集团有限公司 编 制 人： 审 核 人： 审 批 人： 编制时间： 某某年10月16日
