土方施工方案2.doc

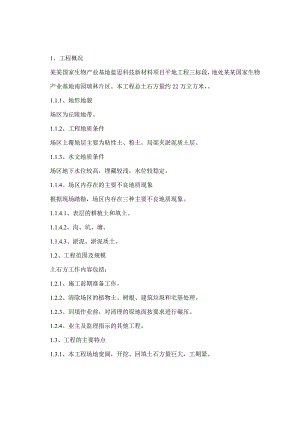

1、工程概况某某国家生物产业基地蓝思科技新材料项目平地工程三标段，地处某某国家生物产业基地南园瑞林片区。本工程总土石方量约22万立方米，。1.1.1、地形地貌 场区为丘陵地带。 1.1.2、工程地质条件 场区上覆地层主要为粘性土、粉土，局部夹淤泥质土层。1.1.3、水文地质条件 场区地下水位较高，埋藏较浅，水位较稳定。 1.1.4、场区内存在的主要不良地质现象 根据现场踏勘，场区内存在三种主要不良地质现象。 1.1.4.1、表层的耕植土和填土。1.1.4.2、沟、坑、塘。 1.1.4.3、淤泥、淤泥质土。1.2、工程范围及规模 土石方工作内容包括： 1.2.1、施工前期准备工作。 1.2.2、清除场区的植物土、树根、建筑垃圾和宅基处理。1.2.3、回填作业前，对清理的原地面按要求进行碾压。1.2.4、业主及监理指示的其他工程。 1.3、工程的主要特点 1.3.1、本工程场地宽阔，开挖、回填土石方量巨大，工期紧。 1.3.2、另有其他标段在同时施工，需要协调配合。 1.3.3、场区内有沟塘、植物土、树根、建筑垃圾和宅基需进行处理。 1.3.4、场区内存在多种不良地质现象，应根据勘察资料和设计要求，采取有效的处理措施。 1.3.5、施工场地大，开挖、回填、排水相互交叉施工，工程测量复杂，难度大，需精心施工。 1.4、施工关键和主要对策 1.4.1、工程的重点和难点1.4.1.1、工程内容多、交叉作业多、投入的设备、人员多，需加强管理，合理组织施工，这是确保按期完工的重点。 1.4.1.2、回填土石方时，每一个施工段要分块施工，每块之间要通过台阶连接，确保施工的完整性和连续性。 1.4.1.4、土方开挖、回填等分项工程的施工须密切配合，需精心施工并减少相互间的影响。 1.4.2、工期关键线路和关键工序 1.4.2.1、工期关键线路 本工程工期控制的关键线路为：软基处理土、石方施工（取土、运土）回填。 1.4.2.2、关键工序 本工程的关键工序为：取土、土石方回填及碾压施工。 1.4.3、施工对策 1.4.3.1、精心组织、科学管理，利用公司整体的技术力量，严格按照ISO9002 质量管理体系的要求，保质保量按期完成本工程。 1.4.3.2、密切配合业主和监理做好各方面的工作，按国家验收标准、规范对各工序进行验收。1.4.3.3、投入足够的机械设备，确保关键工期的实现。 1.4.3.4、土方开挖及回填的分块、分层要合理，要做到良好搭接。 1.4.3.5、采用信息法施工，成立专门的测量小组，及时测量、观测，将反馈回来的各项数据，及时进行分析，用于指导施工，以确保施工方法的科学可靠及施工全过程的合理、安全。 1.5、施工组织管理机构 1.5.1、施工管理目标 本工程的施工管理目标如下： 施工质量目标：优良工程。 施工安全目标：实现安全生产“六无”目标。 文明施工目标：省文明施工样板工程。 施工工期目标：总工期60天。 1.5.2、现场管理机构 我公司高度重视本工程，一旦中标，本工程将列为我公司重点工程，在全公司范围内抽调年富力强、管理水平高、具有丰富施工经验的人员，组成本工程项目经理部。本工程严格按项目法组织施工，我司将分别任命有丰富施工经验的同志担任项目经理、项目副经理、项目技术负责人，项目经理部下设五个职能管理部门，并选派具有土石方施工作业经验丰富的施工队，分别负责本工程的软基处理、土方开挖、土方回填的施工。 1.5.3、施工组织机构图 蓝思科技新材料项目平地工程三标段项目部质检办公室安全、文明施工办公室技术办公室总调度室安全检查组资料室保卫消防队测量队后 勤财务办公室综合办公室工地试验室经营办公室文明施工监督组仓 库防护工程队填筑二队修理厂综合队设备物资办公室环保办公室基础处理队填筑一队防汛办公室2、施工准备工作 2.1、施工准备工作 我司在投标阶段，已对工程的性质、内容、技术要求、周边环境、地质情况等作了认真、充分的研究，并为一旦中标后的进场施工作准备。 2.1.1、技术准备工作 2.1.1.1、落实项目部人选，组建强有力的项目经理部，并落实参与本项目施工的人员。 2.1.1.2、认真审阅施工图纸，参加设计交底和图纸会审。 2.1.1.3、复测控制桩并制定测量方案。 2.1.1.4、组织工程技术人员熟悉施工图纸，编制详细的施工方案，进行技术、安全、防火培训，做好技术、安全交底，安排好有关的试验工作。 2.1.2、施工准备工作 2.1.2.1、全面检修进场施工的机械设备，以保证施工前设备运转正常。 2.1.2.2、编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。 2.1.2.3、落实相应的专业施工队伍，并进行岗前培训和教育。 2.1.2.4、做好材料、成品、半成品和工艺设备等的计划安排工作，使之满足连续施工的要求。 2.1.2.5、在全公司范围内进行宣传，使全体员工了解本项目的情况，一旦中标，公司能全力以赴，支持本工程的施工。 2.1.3、现场准备工作 若我司中标，则立即进行以下现场准备工作： 2.1.3.1、测设标高的控制网。 2.1.3.2、确定施工范围，设置施工围蔽，并在围蔽区内按消防要求设置消防栓及灭火器材。 2.1.3.3、认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。 2.1.3.4、架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。 2.1.3.5、组织工程机械设备和材料进场。 2.1.3.6、办理施工报建手续和其它有关手续。 2.1.3.7、落实季节性施工措施。2.2、地下文物的保护和处置 2.2.1、各类文物均属国家所有。在土石方及场地平整工程过程中，如发现古墓、古建筑遗址等文物及化石，或其他有考古、地质研究等价值的物品时，应马上停止施工，立即保护好现场，以书面形式报告业主或监理，而不得隐瞒和私自占有。 2.2.2、施工过程中发现影响施工的地下障碍物时，应以书面形式报告监理，共同协商处置方案。 3、施工方案和主要分项工程施工方法 3.1、施工总体部署 3.1.1、施工区域划分 本工程规模庞大，为便于施工组织管理，加快施工进度，保证工程顺利进行，需对本工程划分不同施工区域，分别组织施工。 施工区域划分原则： 3.1.1.1、各施工区域的工程量基本平衡。 3.1.1.2、各施工区域均有较便利的出入道路。 3.1.1.3、利用原有渠沟和拟建立的临时排水系统作为分区界线。 3.1.2、施工顺序和施工安排 3.1.2.1、总体施工方向 各施工区从与主进场道路靠近处开始，按照从近至远的方向进行施工，主要目的是便于大型施工机械的行走。 3.1.2.2、土石方回填顺序 土方回填采用平行流水施工法：区与区之间同时平行施工，区内部实行分段流水作业。将每区划分为三个施工段。施工顺序为第一段第二段第三段，即土方回填时分层将每段回填至设计要求标高后，再回填下一施工段。采用分段回填方法减少施工作业交叉，便于土方施工过程中的临时排水，对永久排水工程施工干扰也较小。 3.1.2.3、临时排水系统 利用现有排水渠形成的沟槽组成临时排水系统。在永久排水工程施工结束后，回填排水渠，并将预留区沟槽与永久排水系统联接。 3.1.3、各分段施工流程软基处理土、石方施工（取土、运土）回填。3.1.4、施工队伍安排 3.1.4.1、土石方与排水工程 主要施工队伍为： 3.1.4.1.1、地基处理分项工程：每区一个施工队，共三个施工队。 3.1.4.1.2、土石方分项工程3.1.4.1.2.1、土方回填：每区一个施工队，共三个施工队。 3.1.4.1.2.2、取土：每区一个施工队，共三个施工队。 3.1.4.1.2.3、土方碾压 ：每区一个施工队，共三个施工队。3.1.4.1.2.4、土方运输 ：每区一个施工队，共三个施工队。3.2、施工测量 3.2.1、测量控制系统 本标段面积大，线路长，测量精度要求高，难度大。拟以业主提交的测量控制基准点为基础，建立闭合导线控制网。根据施工控制网，测设轴线，再根据轴线测设各个细部。开工前测量准备工作包括：检查和复核测量基准点，增设控制点和水准点、建立控制网、施工放样。施工测量的精度按工程测量规范（GB50026-93）执行。 3.2.2、土石方施工测量 3.2.2.1、根据已建立的平面和高程控制系统，放出各区的边界桩，并在各区边界设置横向及纵向控制桩，每100米设置一个，控制桩用混凝土浇筑，埋深在地面以下20厘米，以控制土面区各区边线和高程。3.2.2.2、测设40米×40米 的方格网来实施施工放样，且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。将每一个桩的挖填数用红铅笔写在桩上（侧面），填土用“+”号，挖土用“-”号。为便于挂线找平，在方格网内再增设加桩，将方格分成10米见方的小方格。如为填方时，则根据填方的高度在桩上挂线好填土；如为挖方时，可在桩四周挖至所需深度。 3.2.2.3、在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格范围内标高。 3.2.2.4、施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。 3.2.3、测量仪器 平面测量的主测仪器为日产“尼康C-100 全站仪”，该仪器技术规格为：J6 级经纬仪测角精度，级测距仪测程1000 米，测距精度MD=±（5±5ppm）毫米。其200 米范围内一测回放样定位精度可达±10毫米，可满足本项目的平面精度要求。 高程测量主测仪器为S1 级自动安平水准仪。 3.2.4、放样方法 使用尼康C-100 个站仪，其200 米范围内一测回放样定位精度可达10毫米， 仪器提供了极坐标放样等多种功能，因此可计算或从设计文件查出各待定特征要素的坐标值后，输入全站仪进行测量定位。3.2.4.1、架设仪器于导线控制点，输入控制点坐标值。 3.2.4.2、照准后视控制点，输入后视控制点坐标值或方位角。 3.2.4.3、输入待定点坐标值。3.2.4.4、按照仪器所显示的角度和距离放样定位。 3.3、地基处理 在土方工程施工前，由测量人员根据设计图纸，放出各区的分界线，原地面的树墩及主根用挖掘机挖除，并把地面上的长草或植物割除，清除地面上的建筑垃圾，把它们堆放在指定的地方，由自卸汽车运到场外。3.3.1、沟塘地基施工 3.3.1.1、沟塘地基 3.3.1.1.1、抽水和清淤 在施工前，用潜水泵抽干沟塘里的水，并排到临时排水沟。由于沟塘底是淤泥，抽干积水后不能直接回填、压实。当淤泥距原地面不小于100厘米时，待淤泥晒干后再回填；当淤泥距原地面小于100厘米时，用挖掘机挖除沟塘底淤泥， 使距离满足100厘米后再回填。 3.3.1.1.2、回填及碾压 在回填时，采用分层回填的方法，每层的厚度约为25厘米30厘米。对于工作面较小的沟、渠等部位，回填土由人工摊平，并用蛙式打夯机压实；对于工作面较大的塘，回填土由推土机摊平，并用压路机分层碾压。按重型击实标准，压实度不小于0.93，填土直至与原地面相平。施工工艺流程图如下。3.4、土石方工程 3.4.1、土石方工程施工顺序 3.4.1.1、施工顺序 本标段施工现场大，土石方工程分为三区同时进行，从主进场路开始由近往远施工每个区分三个施工段，各施工段流水作业。 3.4.1.2、施工工艺流程图见下页。 3.4.2、土石方的调配 根据设计与现场考察具体现场调配： 3.4.2.1、调配方法 3.4.2.1.2、本标段内的土方：若土方距施工区较远时，由自卸汽车把土方运到施工区内，再由推土机或人工摊平；若土方距施工区较近或在施工区内时，由推土机直接把土方推到施工区内并摊平。3.4.3、原地面碾压施工 3.4.3.1、准备工作 碾压前首先进行场地平整，以便振动压路机的行走，保证碾压质量。碾压前要测试原地面土的含水量，若含水量偏低，采用预先洒水湿润的方法，若含水量偏高，采用置换适宜含水量的土等方法。3.4.3.2、碾压 为了确保压实影响深度分别不小于20厘米，采用10吨15吨振动压路机碾压。碾压时，横向接头的轮迹重叠宽度为15厘米25厘米，相邻两个施工段的纵向重叠1米1.5米，碾压时确保无漏压，压路机无法碾压的地方，采用蛙式打夯机夯实，碾压的次数为68 遍。按重型击实标准，压实度为0.93。碾压完毕后，测定压实度并经监理工程师验收合格，填写隐蔽工程验收单，方能进入下一道工序。 3.4.4、土石方施工 3.4.4.1、填筑施工 3.4.4.1.1、填筑顺序 回填时，前一个施工段回填碾压至设计标高后才施工后一施工段，各段之间通过1：2（高度为50厘米，宽度为100厘米）台阶式边坡连接，如下图所示。每个施工段接茬部分，同时填筑，并分层交错搭接，搭接长度不小于3米。 3.4.4.1.2、填料要求 表层50厘米的填方：植物土（土中不得含较大的或成团的植物根）、淤泥或其他不含石的土。 表层50厘米以下的填方：地基工程挖出的台阶土，土石方工程各种挖方。采用石料时，最大粒径不得大于10厘米。 3.4.4.1.3、填筑土方 3.4.4.1.3.1、摊平 自卸汽车从取土区把土方运至填土区，由推土机把卸下的土摊平。推土时推土机不能碰撞控制桩，机械无法平整的地方由人工平整。3.4.4.1.3.2、填土厚度 填土作业采用从下到上分层填土的方法，根据现场土质和机械的压实功能，并通过试验确定每层填土的松铺厚度，约为25厘米30厘米。分层填土时在控制桩上标出每层填土的厚度，确保填土的厚度不超高或过低。在填筑上一层土方前，要检验下层土的压实度及压实高度符合要求，并做好隐蔽验收记录及通过监理工程师验收合格。3.4.4.1.3.3、最上一层土的填筑 当填土接近设计标高时，测量员要加强测量检查，控制最上一层填土厚度，最上一层填土既不能太厚又不能太薄，太厚了压实度达不到，太薄了上层土易脱皮，不能很好结合。对于土面区，最后一层填土的压实厚度约为15厘米。根据现场土质及现场试压情况留准虚高，使碾压后的高程符合质量标准。最后一层的高程控制采用加桩挂线法。  3.4.4.1.3.4、碾压 填土碾压前，通过试验测定土的含水量，若土的含水量偏低，在碾压前采取向土洒水湿润、增加压实遍数等措施，若土的含水量偏高，在碾压前采取置换土、晾晒干土等措施，控制含水量在最佳含水量的±2%范围内，使土在最佳含水量的情况下进行碾压，保证碾压质量。 3.4.4.1.3.4.1、碾压方法 本工程主要采用轮胎式压路机、光轮压路机和振动压路机进行碾压施工。轮胎式压路机和光轮压路机主要用于粘土的碾压，振动压路机用于碎石和砂质土的碾压。分层碾压填筑的土方，每层的厚度约为25厘米30厘米，在碾压时，振动压路机从低到高，从边到中，适当重叠碾压。为防止漏压，碾压时横向接头的轮迹重叠宽度为15厘米25厘米，每块连接处的重叠碾压宽度为1米1.5米，碾压时振动压路机不能碰撞高程控制桩，压路机碾压不到的地方采用蛙式打夯机或人工夯实。 碾压时先轻后重，速度适中。先用6吨8吨的压路机预压一遍，以提高压实层上部的压实度，然后再用10吨15吨的压路机碾压，以防止一开始就用重型压路机碾压易产生高低不平的现象，从而影响碾压效果。为保证碾压的均匀性，碾压速度不能太快，先快后慢，行驶速度控制在2公里/小时以内。碾压遍数需根据不同压实度要求、分层厚度、回填土的土质含水量、碾压机械等情况来确定，一般为68 遍，碾压碎石层时，遍数可适当增加。可在施工初期通过碾压试验段来确定，并作为以后碾压施工的依据。碾压到规定遍数后，工地试验人员及时检查土的压实度，若尚未达到压实度要求，需要继续碾压，直至达到规定的压实度并经监理工程师认可才能填筑上层土方。碾压时施工人员随时观察土石方的碾压情况，若在碾压过程中出现受压下陷、去压回弹等不正常现象，停止碾压，待经处理后再重新碾压。 3.4.4.1.3.4.2、压实度要求 表层50厘米填土，压实度不小于0.93；表面50厘米以下的填土压实度不小于0.93；50厘米以下的填石固体体积率不小于85%。 3.4.4.1.3.4.3、压实度试验方法 填方压实后，压实度按控制干密度d 作为检查标准。 3.4.4.1.3.4.3.1、控制干密度通过下式确定：d=K×dmax K压实度（%） dmax土的最大干密度（克/立方厘米） 土的最大干密度采用重型击实实验测定。 3.4.4.1.3.4.3.2、检查土的实际干密度，采用环刀法取样，其取样组数为：每层按400900平方米取样一组。取样部位在每层压实后的下半部。试样取出后，先称出土的湿密度并测定含水量，然后用下式计算土的实际干密度0： 0/（1+0.01），（克/立方厘米）式中土的湿密度（克/立方厘米） 土的湿含水量（%） 如上式算得的土的实际干密度0d，则压实合格；若0<d，则压实不够，要采取相应措施，提高压实质量。3.4.4.2、开挖施工 3.4.4.2.1、土方开挖方法 采用挖掘机开挖，由于本工程的开挖深度并不深，采用一次性开挖。 3.4.4.2.2、开挖标高控制 待挖至接近地面设计标高时，要加强测量，其方法如下：在挖方区边界根据方格桩设置高程控制桩，并在控制桩上挂线，挂线时要预留一定的碾压下沉量3厘米5厘米，使其碾压后的高程正好与设计高程一致。由推土机把开挖区的土推到相邻的填方区，仔细找平。待相邻的填土区填至相同的高度后一起采用振动压路机碾压，压实度要求与填方区相同。 3.4.6、临时排水施工 由于本工程施工场地大，为保证施工质量和施工进度，在土石方施工过程组织有效的临时排水系统非常重要。 在土石方施工前，按要求回填原地面的沟塘，坑等可能积水的地方。结合现场地势情况，设置临时排水系统，以防场地在施工前有积水，泡浸原地面，破坏原地面的稳定性，增加施工工程量。 3.4.6.1、临时排水系统的布置 3.4.6.1.1、本工程采用的临时排水系统。3.4.6.1.2、将临时排水主沟引导入施工现场现有排水沟。 3.4.6.1.3、土方作业过程中，根据施工需要设置临时排水支沟，将施工作业区的雨水引入临时排水主沟。 3.4.6.2、临时排水系统排水方向 临时排水支沟临时排水主沟施工现场现有排水沟。3.4.6.3、在永久排水系统施工和土石方施工结束后，对增设的排水渠和现有沟 进行回填。3.4.6.4、临时排水支沟的施工和回填 为便于土石方施工作业面的施工，根据现场需要，设置临时排水支沟，以保证施工范围内排水流畅。临时排水支沟截面约50厘米×100厘米，沟底坡度为0.1%。 3.4.6.4.1、在每个施工段土方施工前,先由测量员放出临时排沟支沟的边线，再由人工用羊镐沿着边线开挖沟槽至规定沟底标高，挖出来的土堆放在回填区的土面区，当土方施工完后，在施工相邻施工段前，采用同样的施工方法，设置相邻施工段的临时排水支沟沟，如下图所示。3.4.6.4.2、在施工过程中，可以根据需要对临时排水支沟进行回填并设置新的排水支沟，支沟回填方法与沟塘处理相同。4、岩石破碎根据需要，个别爆破后的大块石可以进行二次爆破作业，对不能满足颗粒粒径小于100毫米的石块，采用球墨破碎机对其机械破碎，以保证块石粒径满足回填要求。 5、施工平面布置 5.1、施工平面布置图 根据现场实际情况和工程实施各阶段的条件，合理布置施工项目用地，严格按照业主的要求进行平面布置。 按甲方统一要求构筑办公室、宿舍及生活设施。5.2、施工用电根据工程用电需要，编制临时用电组织设计和用电计划，向业主申报获批后，在业主指定的变压器低压配电板接入施工现场。各作业线路全部采用三相五线制。5.2.1、临时用电施工组织设计 5.2.1.1、施工用电说明 为了实现施工现场用电安全，确保工程的顺利进行，按建设部部颁标准JGJ4688施工现场临时用电安全技术规范的要求，结合施工现场条件，现对临时用电进行组织设计，以保障用电线路使用的安全和可靠性。 5.2.1.1.1、电源：由市电配电供给，变压器容量为240KVA，采用三相五线制380V/220V 供电。并自备1 台功率240KVA 发电机做备用电源。为了保持线路的相对固定，用电主线路沿工地边线铺设。 5.2.1.1.2、接地接零保护方面：按要求对施工现场的电器设备均采用具有重复接地的专用保护零线的三相五线制，并配装相应的漏电开关。 5.2.1.1.3、负荷计算：采用需要系数法计算用电负荷，根据负荷计算选择导线截面、熔丝大小、开关类型和规格，并校验允许的电压降值。 5.2.1.1.4、安全用电方面：严格按规范要求，做到既安全可靠，又经济合理。优先选用具有接零、接地保护的三相五线制，所有接零、接地处必须保证可靠的电气连接，保护零线与相线、工作零线区分开来。配置漏电保护器，实行一机一闸制，做好对漏电的防护措施和防火、防雷及接地电阻的测试工作。5.2.1.1.5、配电箱的设计和使用：配电箱与开关箱（现场非标准电箱）必须使用铁箱，不得采用木板箱体，要满足防漏电触电要求，确定箱内电器配制和规格，并做好防雨、防晒措施。熔丝应根据电气线路的额定负荷进行电流计算来选择，施工现场常用熔丝规格表如下。 种类 直径（mm） 截面（mm2） 额定电流（A） 熔断电流（A）0.20 0.03 0.75 1.50.40 0.13 1.50 3.00.81 0.52 4.10 8.01.83 2.63 13.0 24.02.90 6.60 26.0 48.03.3. 8.53 30.0 54.03.80 11.30 40.0 72.04.30 14.50 50.0 84.04.90 18.80 60.0 102.0铜熔丝 0.92 0.66 40.0 79.01.07 0.89 50.0 98.01.42 1.58 70.0 135.05.2.1.1.6、施工现场主要用电设备如下表。 序号 设备名称 数量 单机额定功率 计算电流1 工作灯 20台 1KW 0.62A2 潜水泵 10台 2.2KW 1.31A3 宿舍用电 3KW 5.46A4 食堂用电 2KW 3.51A5 备用发电机 1台 240KW 5.2.1.2、负荷计算 负荷计算主要是根据现场用电情况计算用电量，以作为选择供电变压器和发电机、导线截面、配电装置和电器的主要依据。 5.2.1.2.1、变压器总容量的计算（KX该用电设备组需要系数） P1=KXp1=0.7×20×1=14kw Q1=P1tg=14×0.75=10.5kvar P2=kxp2=0.7×10×2.2=15.4kw Q2=P2tg=15.4×0.75=11.6kvar P3=kxp3=0.6×5.5×60×0.61/2×cos×31/2=217.8kw Q3=P3tg=217.8×0.61=174.24kvar P4=kxp7=0.8×3=2.4kw Q4=P7tg=2.4×0.61=1.46kvar P5=kxp8=0.9×2=1.8kw Q5=P8tg=1.8×0.61=1.1kvar所以整个施工现场的计算负荷： P=251.4kw Q=198.9kvar Pj=Kxp=0.7×251.4=176.0KW Qj=KxQ=0.7×198.9=139.2kvar Sj=（Pj2+Qj2）1/2=224.4kVA 根据Sj 校验变压器容量满足使用要求。 5.2.1.2.2、各设备熔断器和电缆截面的选择 熔断器熔体额定电流的选择应同时满足正常工作电流和起动尖峰电流两个条件，即满足IRTIjs 和满足IRTIjf（IRT 为熔体额定电流Ijs 为计算电流、Ijf为尖峰电流）。线路选用橡皮套软电缆YCW 型。 5.2.1.2.2.1、潜水泵 IRTIjs=1.31A IRTIjf=0.35×6×1.31=2.75A 选用RTO 型熔断器，熔体额定电流25A，导线选用3×2.5+1×1.5电缆, I允=22A>10.4A。熔断器与电缆匹配：IRT=25A2.5I允，即：25A2.5I允=55A 满足要求。 5.2.1.2.2.2、破碎机 60台破碎机按10个回路配置。IRTIjs=330/1033A IRTIjf=0.3×4×33=39.6A 选用RTO 型熔断器，熔体额定电流60A，导线选用3×10+1×6电缆，I允=54A>39.6A。熔断器和电缆匹配： IRT=60A2.5I允，即:60A2.5I允=135A ，满足要求。5.2.1.2.2.3、宿舍照明 IRT5.46A，选用单相10A闸刀开关。 5.2.1.2.3、自动保护开关的选定5.2.1.2.3.1、自动保护开关的额定电压V1线路的额定电压V 线，额定电流I1脱扣器的额定电流线路计算电流Ijs。5.2.1.2.3.2、自动保护开关脱扣电流IK 应躲过线路中可能出现的尖峰电流Ijf。 5.2.1.2.3.3、对于前后两级同型号的自动开关，前一级的自动开关脱扣电流应比后一级自动开关的脱扣电流大一级以上，脱扣电流应躲过线路中可能出现的尖峰电流Ijf。 5.2.1.2.4、自动保护开关与导线相配，必须满足JKRfI 允（当作短路保护时，Rf 为过负荷系数，一般取4.5）。 5.2.1.3、施工现场用电线路选择及布置 配电布线时，必须符合安全规范要求根据现场条件，布线时尽可能沿工地边沿铺设，其配电线路可分十二路干线进行供电。 第1 路干线生活区，其主要负荷是：食堂、宿舍。 第2 路干线施工区，其主要负荷是：工作灯、潜水泵。 第3-12 路干线破碎施工区，各回路主要负荷为6台破碎机。 5.2.1.3.1、各路干线截面的选择5.2.1.3.1.1、第1 路干线 有功计算负荷P1=K1（P4+P5）=0.7×（2.4+1.8）=2.9KW 无功计算负荷Q1=K1（Q4+Q5）=0.7（1.46+1.1）=1.79kvar 视在功率负荷S1=（P2+Q2）1/2=（8.41+3.20）1/2=3.41KVA 按发热条件选择导线截面：I1=S1/31/2V=5.18A查手册，选用YCW500（3×2.5+2×1.5）五芯电缆，当环境温度为350C 时，允许载流量为7.98A，满足发热条件。 按允许电压降5%校验： U%=L0PL/（10U2）+X0QL/（10U2） 式中：U%电压降百分率； L0、X0电压降系数，查表：L0=0.28，X0=0.07； L导线长度，取0.3公里； U电压0.38 千伏。 U%=2.9×0.28×0.3/（10×0.382）+1.79 ×0.07×0.3/(10×0.382)=4.04%<5%,符合要求。 5.2.1.3.1.2、第2 路干线有功计算负荷P2=K2（P1+P2）=0.6(14+15.4)=17.64kw 无功计算负荷Q2=K2（Q1+Q2）=0.6(10.5+11.6)=13.26kvar 视在功率负荷S1=（P22+Q22）1/2=22.07KVA 按发热条件选择导线截面：I2=S231/2V =33.7A 查手册，选用2 条YCW500（3×16+2×10）五芯电缆，当环境温度为350C时，允许载流量为55.6A，满足发热条件。 按允许电压降5%校验： U%=L0PL/（10U2）+X0QL/（10U2） 式中：U%电压降百分率； L0、X0电压降系数，查表：L0=0.524，x0=0； L导线长度，取0.3公里；U电压0.38 千伏。 U%=38×0.524×0.3/（10×0.382）=4.14%<5%,符合要求。 5.2.1.3.1.3、第3-12 路干线有功计算负荷P2=K2×P3/10=0.6×217.8/10=13.07kw 无功计算负荷Q2=K2×Q3/10=0.6×174.24/10=10.45kvar 视在功率负荷S1=（P22+Q22）1/2=16.74KVA 按发热条件选择导线截面：I2=S231/2V =22.6A查手册，选用1条YCW500（3×35+2×16）五芯电缆，当环境温度为350C时，允许载流量为112A，满足发热条件。 按允许电压降5%校验： U%=L0PL/（10U2）+X0QL/（10U2） 式中：U%电压降百分率； L0、X0电压降系数，查表：L0=0.524，x0=0； L导线长度，取0.3公里；U电压0.38 千伏。 U%=38×0.524×0.3/（10×0.382）=4.14%<5%,符合要求。 5.2.1.4、工地电气线路布置工地电气线路沿工地边缘架空布置。 5.3、施工用水 按有关程序申报批准后接用。供水管计划分二路接出，一路接入施工项目用地，保证办公室、生活区域的用水，另一路接入各施工点。用水必须有详细的用水计划，节约用水。生产、生活用水量包括：工程施工机械用水量、工地生活用水量、消防用水量。 5.3.1.1、施工机械用水量计算施工机械用水量q1=K1Q2N2×K3/（8×3600），计算表如下： 施工机械 N2（耗水量）（升/台班） Q2（台班） K1（未预见用水系数） K3（用水不均衡系数） 施工机械用水量（升/秒）内燃挖土机 200 6 1.05 2 0.10压路机 180 2 1.05 2 0.03汽车.05 2 0.33空压机 240 3 1.05 2 0.45Q1=0.97（升/秒）5.3.1.2、工地全部生活用水计算q2=P1N3K4/(b×8×3600) q2工地全部生活用水量（升/秒）；P1施工现场高峰期人数，取170人；N3施工现场生活用水定额，取170 升/人； K4施工现场生活用水不均衡系数，取1.4；b每天工作班次，取两班。 Q2=100×170×1.4/(2×8×3600)=0.41（升/秒） 5.3.1.3、消防用水量 查表，消防用水量q3 按10 升/秒计。 5.3.1.4、总用水量计算 总用水量Q=q3+（q1+ q2）/2=10+（0.97+0.41）/2=10.69升/秒。 考虑水管渗漏损失10%，取总用水量为11.76 升/秒。 5.3.2、确定供水管径 D=（4Q×1000）/（×v）1/2 D供水管内径（毫米）。 Q用水总量（升/秒）。 V管网中水的流速，取2 米/秒。 经计算，D=80毫米。 5.3.3、选择管材 根据计算出的管径，选用镀锌钢管作为供水管。 5.4、施工临时用房 5.4.1、办公室 项目经理部办公室分别设置项目经理办公室、技术负责人办公室、各职能部门办公室和会议室。 5.4.2、生活用房、生活设施 生活用房和生活设施采用搭设临设的办法，按业主的统一要求有秩序、有规律地搭建，全部宿舍及生活设施采用临时性砖瓦结构，大院内按消防要求设置消防栓及灭火器材。 5.5、 施工用地围蔽 在施工项目用地设置围墙、大门，配置值班室和保卫人员，进行封闭式管理。围墙墙面装饰按业主要求统一布置。大门口悬挂显眼字样及宣传标语、彩旗及各种交通标志、警示牌、安全标志等。6、雨季、夜间施工措施 6.1、雨季施工措施 在雨季，由于经常的降雨会给施工带来诸多不便，其最突出的问题是土方被雨水浸泡，会使土的含水量增大，难以碾压，极易造成翻浆，作业面也无法展开；施工道路难以通行，工效也低，还可能遭洪水淹没造成更大的危害，以致贻误工期，影响工程质量。因此，雨季施工必须采取一些有效的技术措施。 6.1.1、雨期前，应对场区内的防洪排水设施进行检查、疏通或加固，保证雨水能及时排出。受洪水威胁的地段，应设值班人员，随时掌握周围水情和讯情情况，并配备必要的防洪抢险物资及抽、排水设备（水泵、发电机、电缆等）。 6.1.2、及时了解天气预报，观察天气变化情况，合理规划作业区间及机动工程。重要部位的土石方尽可能安排在晴天作业。 6.1.3、场区的运输道路，应视情况加铺砂砾或其它防滑材料，保证道路畅通。 6.1.4、作业段不宜过长，施工中的挖土、运土、填筑平整、碾压等工序应连接紧密，并尽量在雨前碾压完。雨前碾压不完的，应用轻型压路机压封表面，以减少雨水渗入。 6.1.5、应及时组织做好雨中及雨后的现场排水工作。 6.1.6、雨期施工过程中，更应加强对供、配电设施及用电器具等的维护管理，防止因雷击、漏电而发生人员伤亡或设备损坏等事故。6.2、夜间施工措施6.1、对于工期不紧（非网络图关键路线）的工序，尽量不安排夜间施工。 6.2、对于工期较紧（网络图关键路线）的工序及不能中途停止施工的工序，需对施工作业人员进行日、夜班分班，并适当缩短夜间作业班组的作业时间，安排夜间作业人员适当的休息时间，并提供夜餐，减轻夜间作业人员的劳动强度。 6.3、必须保证夜间施工期间的照明。 6.3.1、本工程采用镝灯作为主要照明灯具，固定布置在场地适当位置，保证整个施工场地均有较好的照明。 6.3.2、采用碘钨灯作为临时可移动照明灯具，用于重要施工部位，作为对固定式照明的补充。 6.4、充分考虑施工安全问题，不能安排交叉施工的工序同时在夜间进行。 6.5、夜间施工时，各工序或作业区的结合部位在夜间施工时要有明显的发光标志，各道工序夜间施工除当班的安全员、质检员必须到位外，还要建立质安主管人员巡查制度。7、工程协调与联系 7.1、与业主、监理单位的协调服从甲方建设指挥部的对本项目的宏观控制安排。我方严格按照相关技术标准和施工规范进行施工，处理好与业主、监理单位的关系，加强沟通和联系。 7.2、与设计单位的协调与联系 为保施工的顺利进行，保持与设计单位的协调与联系，及时处理设计图纸问题。7.3、与供水、供电部门的联系 水、电是施工的基本保证，在施工准备阶段，联系当地水、电部门，并做好水电使用计划，确保水、电的供给。 7.4、与其他标段施工单位的协调 为保证施工不造成相互原影响，注重与相邻标段施工单位的协调和联系，重点协调好以下各方面的事宜： 7.4.1、使用的运土道路的协调。 7.4.2、进度计划的协调。 7.4.3、与其他标段交接位置处理的协调。 7.5、与当地治保部门、村民的协
