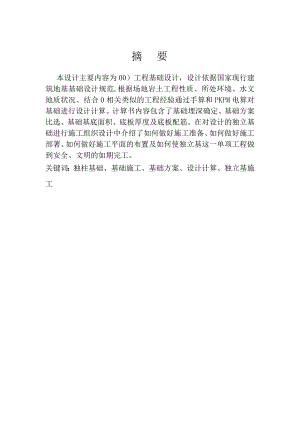

摘 要本设计主要内容为00）工程基础设计，设计依据国家现行建筑地基基础设计规范,根据场地岩土工程性质、所处环境、水文地质状况、结合0相关类似的工程经验通过手算和PKPM电算对基础进行设计计算。计算书内容包含了基础埋深确定、基础方案比选、基础基底面积、底板厚度及底板配筋。在对设计的独立基础进行施工组织设计中介绍了如何做好施工准备、如何做好施工部署、如何做好施工平面的布置及如何使独立基这一单项工程做到安全、文明的如期完工。关键词：独柱基础、基础施工、基础方案、设计计算、独立基施工AbstractThe design is mainly the engineering foundation design for HONGLING indemnificatory housing (Phase IV), which based on the existing national building foundation design specifications. According to the geotechnical properties, environment, hydrogeological conditions and the similar engineering experience, through the hand calculation and PKPM computing to do the designing calculation. The calculation proposal contains the foundation depth determination, foundation scheme comparison, foundation basement area, base plate thickness and the base plate reinforcement. In the construction organization design introduction for the independent design foundation, the introduction includes the steps of how to do the construction preparation, how to make the construction arrangement, how to set up the layout of the construction plan, and how to make the single project to be completed on time. At the same time, the independent design foundation is aim to a safe, civilized construction. Key words: single column foundation 、foundation construction、foundation scheme、design calculation、independent foundation construction目 录第一部分 基础设计1 概 述11.1 选题的意义12 工程概况地岩土工程条件1 场地地形、地貌2 场地岩土层描述3 主要土层的物理力学指标4 场地稳定性评价5 岩土层评价础设计1 确定基础埋置深度1.1 作用和考察因素3.1.2 建筑功能和结构条件73.1.3 工程地质条件83.1.4 水文地质条件81.5 地基冻融条件1.6 基础埋深最后确定2 基础方案比选3 9#楼地基础设计(手算书)3.1 基础埋深范围地基础加权平均重度计算3.3.2 求深宽修正后地地基承载力特征值fa3.3 确定基底面积3.4 计算基础底板厚度3.3.5 基础底板配筋4 10#楼独立基础设计（手算书）3.4.1 基础埋深范围地基础加权平均重度计算4.2 求深宽修正后地地基承载力特征值fa4.3 确定基底面积4.4 算基础底板厚度4.5 基础底板配筋3.5 9#楼地基基础设计（电算书）5.1 计算过程5.2 计算结果3.6 10#楼地基基础设计（电算书）6.1 计算过程6.2 计算结果7 手算结果与电算结果对比4 地基的变形计算第二部分 基础施工组织设计制说明及编制依据1 编制说明5.2 编制依据6 项目概况及工程特点1 项目概况6.2 工程特点工准备7.1 技术准备372 材料准备3 机械设备准备4 施工组织准备5 施工现场准备6 施工现场临时用电7 施工现场临时用水工总体部署1 总体原则2 基本原则3 部署目标4 施工安排8.4.1 施工段划分8.4.2 施工程序4.3 基础工程施工5 施工协调管理5.1 与设计单位间的工作协调5.2 与监理工程师工作的协调5.3 与建设单位的工作协调8.5.4 项目部内部各专业班组的工作协调8.5.5 协调方式工平面规划布置要项目施工方案10.1 施工测量4410.2 土方开挖443 柱基础混凝土垫层4 独立混凝土基础5 土方回填期保证措施1 施工工期目标2 施工进度计划3 进度保证措施工质量保证体系全生产及文明施工措施1 安全、文明施工目标1.1 安全生产目标1.2 文明施工目标2 安全生产措施2.1一般规定2.2 基础施工3 文明施工措施3.1 文明施工3.2 场场管理3.3 环境卫生管理3.4 环境保护管理3.5 噪音控制措施总 结谢 辞参 考 文 献附图： 图号1 9#楼计算承载力控制组合 附图12 9#楼计算冲切或剪切控制组合 附图23 9#楼计算X向配筋控制组合 附图45 10#楼计算承载力控制组合 附图56 10#楼计算冲切或剪切控制组合 附图67 10#楼计算X向配筋控制组合 附图78 10#楼计算Y向配筋控制组合 附图89 基础施工总平面布置图 附图910 施工进度计划横道图 附图10第三部分 基础设计施工图图名： 图号1柱下独立基础设计施工总说明 1/52 9#楼地基基础平面布置图 2/53 9#楼地基基础施工详图 3/54 10#楼地基基础平面布置图 4/55 10#楼地基基础施工详图 5/5基础设计1 概 述天然地基浅基础是一种比较成熟的基础型式，在基础工程设计时，在条件允许的情况下，应首先考虑采用天然地基，既省去地基处理费用，又可加快工程进度，施工也方便；同时，在考虑基础型式时，在承载力满足建筑要求下，也应首先考虑独立柱基础，这样既节省材料，降低费用，同时还缩短工期，施工也方便。天然地基下的独立柱基础是柱基础中最常用和最经济的形式，这是因为既充分利用了天然地基的承载力，而且工程量又少。1.1 选题的意义为了让自己能提高做建筑地基基础设计的专业知识，在学习在四年大学本科教育具有专业基础理论的前提下，在查阅有关基础设计规范及各种参考文献的情况下，选择做（地址）红岭社会保障住房9#和10#楼基础设计与施工这一课题。众所周知，基础是建筑物本身的组成部分，它是建筑物在地面以下的结构，所以应满足强度、刚度和耐久性的要求。地基基础的工程量、造价和施工工期，在整个建筑工程中占相当大的比重，尤其是高层建筑或软弱地基，有的工程地基基础的造价超过主休工程造价的1/4到1/3。而且建筑物的基础是地下隐蔽工程，工程竣工验收时已经埋在地下，难以检验1。地基基础事故的预兆不易察觉，一旦失事，难以补救。因些地基基础的重要性我们要相当充分的认识到。同时基础又是复杂的，建筑物的上部结构在各地是可以通用的，然而地基在各地是千差万别的，即使是同一城市情况也很不相同。我们要必须根据建筑场地的具体情况，设计相应的基础工程1。所以地基基础设计又是复杂的。地基基础做为建筑结构的组成部分，重要而又复杂。它承受着建筑物的全部荷载，建筑设计的合理与否，直接关系着整个工程的效果，质量及安全2。所以研究地基工程相当重要，我们要通过对工程经验和理论的结合，认真考虑各种不得因素，在保证安全的情况下，降低工程的经济性及施工的难度。1.2 工程概况（1） 建设地点0（2） 地形情况：拟建建筑的东面为空地、南面为已建的7#、8#楼、西面为社区管理用房、沿场地北面为已建的防洪堤，外側为河流。具体见总平图。（3） 9#楼占地面积：1100,建筑面积：2960.32；10#楼占地面积：1100,建筑面积：2302.48（4） 建筑安全等级：二级（5） 结构类型：9#楼为九层框架结构住宅楼10#楼为七层框架结构住宅楼。（6） 层高：9#和10#楼第一层架空层2.1m 第二层以上为2.8m（7） 单柱最大荷载：9#楼为1800KN,10#为1450KN(每根柱荷载见柱网附图)2 场地岩土工程条件2.1 场地地形、地貌拟建场地位0雄，拟建建筑的东面为空地、南面为已建的9#、10#楼、西面为社区管理用房、沿场地北面为已建的防洪堤，外側为河流。地貌属古河床冲洪积II级阶地，场地第四系土层属人工填土、耕土、冲洪积成因中砂、卵石，基底为泥质粉砂岩。拟建场地原为旧宅基地，场地北高南低，场地相对最大高差为0.24M。2.2 场地岩土层描述根据野外取芯观测、原位测试结合室内土工试验成果，在钻探所达深度范围内，依其强度及岩土层物理力学性质，将场地岩土层自上而下分为6个工程地质层，分述如下：杂填土（Qhml）：灰黑色，松散稍密，主要成分为卵石等，堆积年限约20年。该层全区均有分布。层厚2.403.20M。耕土（Qhml）：灰黑色，松散，稍湿，内含植物根系。该层仅在ZK3、ZK6孔有分布。层厚0.60M。中砂（Q4apl）：灰白色、灰黄色，松散，主要为石英颗粒及少量泥（局部含砾石、卵石），为冲洪积物。标准贯入试验锤击数杆长修正值4.735.60击，统计锤击数为4.5击。该层分于全区布。层厚0.60-1.80M不等。 卵石（Q4apl）：灰黄色，稍密中密，为冲洪积物，内含55%65%的卵石，粒径28cm，主要成分为花岗岩、石英砂岩等，风化甚微，磨圆度较好，呈次圆状，中砂充填。重型动力触探试验锤击数杆长修正值8.1515.79击，该层重型动力触探试验锤击数统计值为9击，该层全区均有分布，层厚0.70-2.40M，层面埋深3.204.40M，层顶标高290.65292.01M。强风化泥质粉砂岩K1S：暗红色，风化强烈，裂隙发育，物理力学性质显著减弱，岩心呈碎块状、短柱状，层状结构，中厚层状构造，手捏易碎，遇水易散体软化。岩体坚硬程度为软岩，岩体完整程度为破碎，岩体基本质量等级为级。标准贯入试验锤击数杆长修正值51.9259.63击，该层标准贯入试验统计值为53击，该层全区均有分布，层厚0.60-1.00M, 层面埋深5.105.90M，层顶标高289.35289.95M。中风化泥质粉砂岩K1S：暗红色，裂隙稍发育，岩心呈长柱状、短柱状，部分碎块状，层状结构，中厚层状构造。岩体坚硬程度为软岩，岩体完整程度为较完整，岩体基本质量等级为级。该层分布于全区，控制层厚4.10-4.90M，层面埋深6.106.50M，层顶标高288.66288.95M。2.3 主要土层的物理力学指标表2-1 地基土主要设计计算指标（带*号为经验值） 岩土层天然重度（KN/m3）压缩模量ES（Mpa）承载力特征值fk(kpa)承载力修正系数内聚力C（KPa）内摩擦角（度）bd中砂18.50*E0=201003.04.4卵石21.0*E0=503003.04.4强风化泥质粉砂岩20.0*E0=404001.02.535.0*35.0*中风化泥质粉砂岩21.0*E0=70800 表2-2 各层土的承载力特征值fak 土层名称及代号素填土粉质粘土1粉土2细砂中砂1圆砾2松散卵石3稍密卵石4中密卵石5密实卵石6地基承载力特征值fak kPa)120130 200240300320350600800 表2-3 各土层的压缩模量土层名称及代号素填土粉质粘土粉土2细砂中砂1圆砾2松散卵石3稍密卵石4中密卵石5密实卵石6压缩模量Es(MPa)5.64.5681320304560压缩性 高 高 高 高 中 低 低低 低表2-4 地基土物理力学指标一览表 土层名称及代号天然重度r(kN/m3)浮重度r(kN/m3)变形模量E0(MPa)基床系数K(MN/m3)抗剪强度指标粘聚力C(kPa)内摩擦角(度)素填土17.81010粉质粘土119.89.84016粉土219.29.22313细砂18.58.5025中砂119.09.01015027圆砾220.010.01118030松散卵石320.010.01720528稍密卵石421.012.02825035中密卵石521.512.54330036密实卵石622.013.552400372.4 场地稳定性评价（1） 场地区域上处于（地址）石雄，场地及其附近无区域性断裂通过，属构造相对稳定地块。（2） 场地无埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。（3） 现场地质调查表明，地形较平坦，无边坡陡坎，场地及附近无影响场地及地基稳定性的不良地质作用。场地及地基稳定性良好，适宜工程建筑。（4） 场地地层土主要由素填土、粘性土、沙卵石组成。而且素填土不厚。其它层土的承载力较好。所以地基的岩性很好。综上所述，场地及地基稳定性良好，适宜工程建筑。根据建筑抗震设计规范GB50011-2001附录A的规定，福建省（地址）市属抗震设防烈度小于VI度区，设计基本地震加速度小于0.05g，地震动反应谱特征周期0.35s。2.5 岩土层评价对岩土层的各类土进行评价，如下：（1） 杂填土、耕土、中砂：层位不稳定,工程地质性能差，不宜作为地基基础持力层。（2） 卵石：层位较稳定,工程地质性能好，可作为地基基础持力层。（3） 强风化泥质粉砂岩：埋藏较深，层位稳定，工程地质性能较好，可作为桩基础的持力层。（4） 中风化泥质粉砂岩：埋藏深，层位稳定，工程地质性能较好，可作为桩基础的持力层。3 基础设计3.1 确定基础埋置深度3.1.1 作用和考察因素基础埋置深度是指基础底面到设计地面零点的距离。为了保证基础的安全，同时减小基础的尺寸，应尽量把基础放在好的土层上，即选择合适的地基持力层。基础埋置深度的大小直接影响着建筑物的安全和正常使用、基础施工技术措施、施工工期和工程造价等，因些，合理的确定基础埋置深度是基础设计工作中的重要环节3。基础埋深的选择主要考虑以下几个方面:（1） 工程地质与水文条件。（2） 环境条件。（包括气候和相邻建筑物的影响）（3） 建筑物地结构形式、使用条件、荷载大小和性质。为了保护基础不受人类和生物活动的影响，基础应埋置在地表以下，其最小埋深为0.5m，且基础顶面应低于室外设计地面0.1，同时又要便于建筑物周围排水沟的布置。对此建设红岭保障性住房的地基埋深要通过其上部结构功能条件和地下地质水文条件。周边环境条件来确定。3.1.2 建筑功能和结构条件某些建筑物特定的使用功能要求其有特定的基础形式，如有些工程要求设置地下室，这就需要建造带封闭侧墙的筏板基础或箱形基础；而不同的结构形式及使用条件对基础也有不同的要求，相应的基础埋深也不相同，如多层砖混结构房屋与高层框剪结构对基础的要求是不同的，这些要求常成为其基础埋深选择的先决条件3。结构物荷载力的大小和性质不同，对地基土质要求是不同的，因此需要去计算基础埋置深度。浅层某一深度的土层对荷载小的基础可能是很好的持力层，而对荷载大的基础就可能不宜作为持力层。荷载的性质同样明显的影响着基础埋置深度。对于承受水平荷载的基础，我们就要去考虑是否有足够埋置深度来提供侧向抗力，保证稳定的基础，减少建筑物的整体倾斜，防止倾覆及滑移。红岭保障性住房是一幢七层和一幢九层的框架结构住宅楼，没有什么特定功能的要求，并没有要求建地下室、设备基础和地下设施等。因为是保障性住房，其作用在地基上的10#楼单柱最大荷载为1450KN，9#楼单柱最大荷载为1800KN，经分析只要在浅外有良好的持力层，即可做为拟建物的地基。 3.1.3 工程地质条件为了保证建筑物的安全，必须根据荷载的大小和性质为基础选择可靠的持力层。通常当上层土的承载力满足要求时，应选择浅埋，以减少造价；若其下有软弱土层时，则应验算软弱下卧层的承载力是否满足要求，并尽可能增大基底到软弱下卧层的距离4。根据土承载力的不同，基础底面积就会不同，如果上下土层的承载力相比，上层持力层低于下层持力层，取下层土做持力层就要更大的埋深，而所需基础底面积较小，反之取上层土做持力层，刚埋深浅，所需要的基础底面积大。在工程应用中，应根据施工难易程度，工程造价等进行方案比较确定。必要时还可以考虑采用基础浅埋加地基处理的设计方案4。对于红岭保障性住房，根据任务书中的地质勘察报告，按照安全经济施工难易程度上的考虑，地质资料上看，浅层土中有良好的持力层卵石层，且分布均匀，土层相对厚，并且能满足任务书上的承载力要求，故在工程地质条件下，考虑用卵石层做为基础的持力层。3.1.4 水文地质条件选择基础埋深时应注意地下水的埋藏条件和动态。对于天然地基上浅基础，应考虑将基础置于地下水位以上，以免给施工排水带来麻烦。当基础底于地下水位时，地下水就会给基础设计带来许多需要考虑的问题，如基坑可能出现涌土，流砂；地下水对基础材质化学腐蚀；轻型结构物由于地下水顶托的上浮托力；地下室防渗；地下水浮托力引起基础底板的内力等。在施工时考虑如何做好基坑排水；坑壁转护和保护地基土层不被扰动等4。红岭保障房9#楼和10#楼场地北面为已建的防洪堤，外侧为河流，对此在确定地基深度时，我们要考虑漂流水位变化引起拟建物地下水位变化的情况。去实地进行考察了解，实测水平面低于场地4.62m，年度变化幅度在1.0m到1.5m，而实测时，水位在一年中属高水位时期。因些我们为了减少地下水稳定时期对钢筋混凝土的影响，尽量将建筑物的地基建在距场地地平负的4.6m土层上。3.1.5 地基冻融条件土中水分冻结后，土体体积增大的现象称为冻胀；冻土融化后产生的深陷称为融陷。季节性冻土在冻融过程中，反复地产生冻胀和融陷。由于冻胀和融陷的不戴均匀，如果基础埋置在这种冻结深度内，则建筑物易开裂或不均匀沉降3。由于拟建物处在（地址）石雄地区，全年最冷温度也仅仅只是短暂的零下，对于土中水分冻胀影响土基的情况给予考虑，因此地基冻融的情况不影响拟建物。3.1.6 基础埋深最后确定在考虑工程地质与水文条件、建筑物当地气候环境、周边相邻建筑物的影响、建筑物使用功能、使用条件、荷载大小和性质的情况下，确定基础埋深为-4.5m。3.2 基础方案比选浅基础根据它的形状和大小可以分为独立基础、条形基础（包括十字交叉条形基础）、筏形基础、箱形基础和壳体基础等。根据所使用材料的性能可分为刚性基础和柔性基础。刚性基础通常由砖、石、素混凝土、三合土和灰土等材料建造的基础，由于这些材料的抗拉强度比抗压强度低很多，设计时不考虑它们的抗拉强度，控制基础的外伸宽度和基础高度的比值（称为刚性基础台阶宽高比）小于一定的数字以内。柔性基础是由钢筋混凝土建造的，具有比较好的抗剪能力和抗弯能力，可以用扩大基础底面积的方法来满足地基承载力的要求，而不必基础的埋置深度，因此可以适用于荷载比较大，而埋置深度又不容许过深的情况5。根据上部结构的资料，因为埋置深度一定，而荷载又较大，同时框架结构已经超出六层，所以，该基础选用柔性基础设计。钢筋混凝土独立柱基础主要用于柱下，也用于一般的高耸构筑物。只有当地基承载力较低，采用柱下钢筋混凝土独立基础的底面积不足以承受上部结构的荷载时，可将几个柱子的基础连成一条构成单向的柱下条形基础。当采用墙下条形基础或柱下十字基础条形基础仍不能提供足够的基础底面积来承受上部结构的荷载时，可以采用钢筋混凝土满堂整版基础，即筏形基础。根据勘察资料，以及上部结构的资料，地基的承载力比较大，容易满足上部荷载要求。所以采用柱下独立基础已经能满足设计要求，所以，我们选择柱下独立基础的基础形式。对于不选择桩基础是因为：冲（钻）孔桩穿透力强，但其桩底沉碴不易清除，同时还存在排浆问题，造价较高。施工中应加强沉碴控制(应控制在50mm以内),强化检测手段，同时应注意泥浆排放，防止污染环境。人工挖孔桩虽然在当地具较成熟的施工经验，施工简便，造价也相对较低，但是拟建场地有强透水性含水层，人工挖孔桩在开挖过程中易产生坍塌现象，在孔桩开挖过程中应采取多井点降水及护壁保护措施且护壁必须配筋。从以上分析，人工挖孔桩施工，由于场地有透水性含水层，孔桩施工存在一定的危险性,必须采取多井点降水措施及护壁保护措施。采用冲（钻）孔桩方案造价相对较高。因此不采用桩基础设计。3.3 9#楼地基础设计(手算书)3.3.1 基础埋深范围地基础加权平均重度计算以卵石层作为基础持力层，根据地质质料卵石层上面有杂填土，耕土，中砂三种土层。根据勘察剖面附图，及构建物上部结构，算各柱下的地基基础埋深范围加权平均重度。对于地质勘察报告中6处的钻孔，求每个钻孔于地基埋深处的加权平均重度：ZK01:ZK02:ZK03:ZK04:ZK05:ZK06：这6处的加机平均重度值，相差不大，对整个基础设计取加权平均重度=17.5KN/ m33.3.2 求深宽修正后地地基承载力特征值fa (3-1)式中：Fa修正后的地基承载力特征值（kPa）；fak地基承载力特征值（kPa）；b、d基础宽度和埋深的地基承载力修正系数；基础底面以下土的重度（kN/m3），地下水位以下取浮重度；b基础底面宽度（m），当基础底面宽度小于3m时按3m取值，大于6m时按6m取值；m基础底面以上土的加权平均重度（kN/m3），位于地下水位以下的土层取有效重度；d基础埋置深度（m），宜自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。设地基宽度b小于等于3m，则：fa= fak+dm(d-0.5) 按公式计3.3.3 确定基底面积对于任务书所给的每一个柱承受的轴力是不一样的，我们要对于轴力相差不大的进行归并，归并后将会使得计算出的基础更好施工。先对轴力进行归并，把所受轴力为700多KN的以800KN计算，800多KN的以900KN计算，900多KN的以1000KN计算，对所有轴力都这样处理，共有10种轴力，则基础面积的计算结果如下：第一种：第二种：第三种：第四种：第五种：第六种：第七种：第八种：第九种：第十种：因为柱底不受偏心荷载，我们把基础设计为正方形。如果我们采用1300×1300基础，则其面积为1.69；采用1400×1400基础，则面积为1.96；采用1500×500基础，则其面积为2.25；采用1600×1600基础，则面积为2.56；采用1700×1700基础，则其面积为2.89；采用1800×1800基础，则其面积为3.24。根据柱网柱子的布置图和为施工的方便。最后一次对基础面积的种类进行归并。归并如下：把面积要求大于1.544到1.931的设计为1400×1400基础；把面积要求大于2.123到2.510的设计为1600×1600基础；把面积要求大于2.703到3.282的设计为1800×1800基础。3.3.4 计算基础底板厚度1. 基底净反力：对1400×1400，1600×1600，1800×1800三种基础面积情况分别考虑。为安全基底净反力要往值小的方向考虑，则在采用1300×1300基础底面积时N采用600KN，在采用1600×1600基础底面积时N采用900KN，在采用1700×1700基础底面积时N采用1400KN。在采用1400×1400基础底面积时：在采用1600×1600基础底面积时：在采用1800×1800基础底面积时：2. 截面高度影响系数：基础混凝土用C25，查表已知6公式： (3-2)式中：基础宽度（m）柱宽度（m）混凝土抗拉强度设计值（N/mm²）上部结构引起的地基土单位面积净反力（kpa）任务书中柱子有两种类型400×400和400×350，对于不同的柱子类型我们要分开考虑。（1） 柱子为400×400的只有三根，且前面在根据轴力的情况下设计基础为1800×1800其中则（2） 柱子为400×350下的系数计算：基础设计1400×1400的则基础设计1600×1600的则基础设计1800×1800的则3. 基础的有效高度公式 (3-3)对于系数C的不同，会出现四种情况，有效高度计算如下：（1） 柱子为400×400的情况：（2） 柱子为400×350的情况：基础设计为1400×1400的情况：基础设计为1600×1600的情况：基础设计为1800×1800的情况：4. 基础底板厚度基础底板厚度由则四种基础高度分别为：（1） 柱子为400×400的情况：（2） 柱子为400×350的情况：基础设计为1400×1400的情况：基础设计为1600×1600的情况：基础设计为1800×1800的情况：5. 设计采用基础底板厚度根据前面所设计的四种基础底板厚度，及考虑经济和施工的方便性，把厚度设计为500mm,采用锥形现浇柱下独立基础，采用实际基础有效高度3.3.5 基础底板配筋柱与基础交界处的弯矩，因为基础台阶的宽高比小于或等于2.5和偏心距小于等于1/6基础宽度时采用 (3-4)因为无偏心荷载，故（1） 柱子为400×400的情况：（2） 柱子为350×400时的情况：基础设计为1400×1400的情况：基础设计为1600×1600的情况：基础设计为1800×1800的情况：基础底板受力钢筋面积公式： (3-5)式中：截面受力筋面积（mm²）钢筋抗拉强度设计值（N/mm²）该截面有效高度(mm)（1） 仅考弯距情况下，需采用的钢筋面积： 柱子为400×400基础底面积设计为1700×1700的钢筋面积为： 柱子为400×350的情况：基础面积设计为1400×1400的钢筋面积要求为：基础面积设计为1600×1600的钢筋面积要求为：基础面积设计为1800×1800的钢筋面积要求为：（2） 在考虑最小配筋率下的钢筋面积：基础面积设计为1400×1400的钢筋面积要求为：基础面积设计为1600×1600的钢筋面积要求为：基础面积设计为1800×1800的钢筋面积要求为：结合基础考虑弯距要求和所需基础最小配筋率要求0.15，把钢筋间距设计为150mm。那么1400×1400的基础单排排布9根，1600×1600的基础单排排布11根，1800×1800的基础单排排布12根。（3） 按钢筋面积要求，计算钢筋直径：基础面积设计为1400×1400的钢筋直径为：基础面积设计为1600×1600的钢筋直径为：基础面积设计为1800×1800的钢筋直径为：考虑到施工的方便性和设计的安全性，对于钢筋排布都设为三级钢12mm间距150mm。3.4 10#楼独立基础设计（手算书）3.4.1 基础埋深范围地基础加权平均重度计算以卵石层作为基础持力层，根据地质质料卵石层上面有杂填土，耕土，中砂三种土层。根据勘察剖面附图，及构建物上部结构，算各柱下的地基基础埋深范围加权平均重度。对于地质勘察报告中6处的钻孔，求每个钻孔于地基埋深处的加权平均重度：ZK01:ZK02:ZK03:ZK04:ZK05:ZK06：这6处的加机平均重度值，相差不大，对整个基础设计取加权平均重度=17.5KN/m33.4.2 求深宽修正后地地基承载力特征值fa 式中：fa修正后的地基承载力特征值（kPa）；fak地基承载力特征值（kPa）；b、d基础宽度和埋深的地基承载力修正系数；基础底面以下土的重度（kN/m3），地下水位以下取浮重度；b基础底面宽度（m），当基础底面宽度小于3m时按3m取值，大于6m时按6m取值；m基础底面以上土的加权平均重度（kN/m3），位于地下水位以下的土层取有效重度；d基础埋置深度（m），宜自室外地面标高算起。在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。设地基宽度b小于等于3m，则：fa= fak+dm(d-0.5) 按公式计3.4.3 确定基底面积对于任务书所给的每一个柱承受的轴力是不一样的，我们要对于轴力相差不大的进行归并，归并后将会使得计算出的基础更好施工。先对轴力进行归并，把所受轴力为523.7KN等的500多KN的以600KN计算，800多KN的以900KN计算，900多KN的以1000KN计算，对所有轴力都这样处理，共有9种轴力，则基础面积的计算结果如下：第一种：第二种：第三种：第四种：第五种：第六种：第七种：第八种：第九种：因为柱底不受偏心荷载，我们把基础设计为正方形。如果我们采用1300×1300基础，则其面积为1.69；采用1400×1400基础，则面积为1.96；采用1500×1500基础，则其面积为2.25；采用1600×1600基础，则面积为2.56；采用1700×1700基础，则其面积为2.89。根据柱网柱子的布置图和为施工的方便。最后一次对基础面积的种类进行归并。归并如下：把面积要求大于1.158到1.544的设计为1300×1300基础；把面积要求大于1.737到2.510的设计为1600×1600基础；把面积要求大于2.703到2.896的设计为1700×1700基础。3.4.4 算基础底板厚度1. 基底净反力：对1300×1300，1600×1600，1700×1700三种基础面积情况分别考虑。为安全基底净反力要往值小的方向考虑，则在采用1300×1300基础底面积时N采用600KN，在采用1600×1600基础底面积时N采用900KN，在采用1700×1700基础底面积时N采用1400KN。在采用1300×1300基础底面积时：在采用1600×1600基础底面积时：在采用1700×1700基础底面积时：2. 截面高度影响系数：基础混凝土用C25，查表已知公式：式中：基础宽度（m）柱宽度（m）混凝土抗拉强度设计值（N/mm²）上部结构引起的地基土单位面积净反力（kpa）任务书中柱子有两种类型400×400和400×350，对于不同的柱子类型我们要分开考虑。（1） 柱子为400×400的只有三根，且前面在根据轴力的情况下设计基础为1700×1700其中则（2） 柱子为400×350下的系数计算：基础设计1300×1300的则基础设计1600×1600的则基础设计1700×1700的则3.基础的有效高度公式对于系数C的不同，会出现四种情况，有效高度计算如下：（1） 柱子为400×400的情况：（2） 柱子为400×350的情况：基础设计为1300×1300的情况：基础设计为1600×1600的情况：
