地铁南锣鼓巷站临时用电施工组织设计.doc

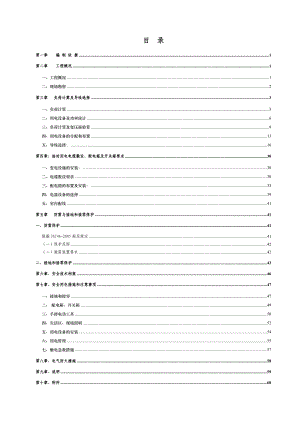

目 录第一章 编 制 依 据1第二章 工程概况1一、工程概况1二、现场勘察2第三章 负荷计算及导线选择3一、负荷计算3二、用电设备及功率统计6三、负荷计算及变压器验算9四、用电设备的分配和布置13五、导线选择：16第四章：临时用电电缆敷设、配电箱及开关箱要求30一、变电设施的安装：30二、电缆敷设要求30三、配电箱的布置及安装：33四、电器设备的选择39五、室内配线41第五章 防雷与接地和接零保护41一、防雷保护41根据JGJ46-2005规范规定41（一）保护范围42（二）避雷装置要求42二、接地和接零保护43第六章、安全技术档案46第七章、安全用电措施和注意事项47一、接地和接零47二、 配电箱、开关箱49三、手持电动工具50四、生活区、现场照明52五、用电设备的安装54六、用电管理55七、触电急救措施57第八章、电气防火措施58第九章、说明59第十章、附件60第一章 编 制 依 据1、建筑电工手册2、建筑电气设计手册3、电气装置依据安装工程施工及验收规范(GB5025496)：4、施工现场临时用电安全技术规范(JGJ 46-2005)5、建设工程施工现场供用电安全规范（GB50194-93）6、北京市轨道交通建设工程施工现场临时用电安全管理规定。7、北京市轨道交通施工现场临时用电常见五十条隐患的通知。8、施工现场实地调查资料。9、施工设计图纸及施工组织设计。10、施工总工期要求。第二章 工程概况一、工程概况某某巷站为地下四层叠落侧式车站，与地铁6号线车站同台换乘，单柱两跨结构型式。车站总长为198m，标准段宽度为16.95m，有效站台长度120m，采用侧站台宽度4m侧式站台，总建筑面积13638m2。车站共设置2个通道、2个出入口、2组6个风亭、1条与6号线车站的换乘通道及垂直电梯、紧急疏散口。车站主体采用钻孔灌注桩钢支撑支护形式，出入口、风道等附属工程采用钻孔灌注桩钢支撑支护。车站为现浇钢筋混凝土框架结构，结构迎水面设置柔性全包防水层，特殊部位多道设防，共同组成车站防水体系。车站主要采用明挖法施工，某某巷车站平面布置及横剖面图见图2.1、图2.2。图1. 某某巷站平面图二、现场勘察根据设计方案和投标承诺，经现场勘察及与北京市供电公司的现场确认，某某巷车站施工区附近有10KV高压电源可以接入。根据合同约定，结合负荷计算，该场区安装两台800KVA箱式变压器，箱式变压器均由业主提供，高压电源的接入由供电公司负责。我单位负责箱式变电站低压端用电线路的安装及维护。根据施工现场实际和相关规定，本配电系统采用TNS系统，供电采用树干式引导供电，线路在变压器附近设一级配电箱，施工现场采用“三级配电、逐级漏电保护”系统，严格“一机一闸一漏一箱”配电要求。根据某某巷站施工组织设计要求，其主要施工工序可分为以下三个阶段：第一、 维护开挖阶段，主要包括钻孔桩施工、旋喷桩施工、降水施工。第二、 主体施工阶段，包括主体施工、降水施工两个阶段。第三章 负荷计算及导线选择一、负荷计算1、负荷计算所需公式：有功功率计算：Pjs=Kx·Pe ,kW （1-1）无功功率计算：Qjs= Pjs tg ,kvar （1-2） 视在功率计算：Sjs= ，kVA （1-3）其中，Pjs：用电设备组的有功计算负荷，kW Qjs：用电设备组的无功计算负荷，kvar Sjs：用电设备组的视在计算负荷，kVA Kx：用电设备组的需用系数。 Pe：用电设备组的设备容量的总和，kW tg：与功率因数角相对应的正切值。反复短时工作制用电设备的设备容量需将铭牌暂载率换算到标准暂载率。 （1-4）Pe:换算到某一标准暂载率时的设备容量。Jc:铭牌暂载率，以百分值代入公式。Pn:铭牌额定功率，kW.一般情况下，起重电机的暂载率统一换算到暂载率25%，电焊机统一换算到暂载率100%。2、导线截面计算公式配电导线截面一般根据用电量计算允许电流并进行选择，然后再以允许电压降及机械强度加以校核。（1）、按导线的允许电流选择三相四线制低压线路上的电流按下式计算： （2-1）式中 Il:线路工作电流（A）； Ul：线路工作电压（V），线电压380 V； P:线路上的负荷功率（kW）； ：功率因数，一般取0.75。故，公式（2-1）可简化为： （2-2）即表示1 kW耗电量等于2 A电流。（2）、按导线允许电压降校核配电导线的电压降按下式计算： （2-3）式中 ：导线电压降（%），一般，照明允许电压降2.5%5%;电动机电压降不超过5%；对现场临时网路取7%。 ：各段线路负荷计算功率（kW）； L：各段线路长度（m）; C：材料内部系数； S：导线截面积（mm2）； kW.m路负荷矩（kW.m）,即乘积。3、设备计算参考表用电设备组的Kx、cos、tag 表1用电设备组名称取值范围Kxcostag搅拌机、砂浆拌和机和小型机具10台以下0.70.681.0810台以上0.60.651.17空压机、泥浆泵、输送机10台以下0.70.71.0210台以上0.650.651.17起重机、提升机、掘土机10台以下0.30.71.0210台以上0.20.651.17电焊机10台以下0.450.451.9810台以上0.350.42.29 二、用电设备及功率统计各阶段施工过程用电设备统计表主体维护开挖阶段 表2施工工序序号设备名称单台功率（KW）数量总功率KW使用部位钻孔桩施工所用设备1直流电焊机186108加工厂2钢筋切割机5.52113钢筋弯曲机3134套丝机34125泥浆泵5.5633泥浆池6液压钳326维护桩7镝灯照明31236施工场地旋喷桩用电设备（共3套）8钻机34.53103.5基坑拐角和端头9液压注浆泵90327010空压机37311111搅拌电机1.534.512水泵1.534.513抽浆泵1.534.5降水施工18潜水泵5.590495基坑周边办公生活设施19南锣工区80180场地北侧20项目部90190场地北侧211640.5KW主体施工阶段 表3施工工序序号设备名称单台功率KW数量总功率KW使用部位主体施工1钢筋切割机3412加工厂区2钢筋弯曲机3263套丝机36184钢筋调直机3265滚筒式搅拌机7.517.5拌和站6空压机751757镝灯照明3412地面场地8木供电锯339主体施工9电焊机1847210手持切割机1.1（220V）44.4（220V）11磨光机0.8/（220V）43.2（220V）12手电钻0.8（220V）54（220V）13振捣器2.2153314镝灯照明382415主钩电机18.523716T龙门吊16副钩电机7.517.517大车运行5.521118小车运行2.224.4降水20潜水泵5.590495基坑周圈办公生活设施21南锣工区8018022项目部9019023总功率783.4KW盾构施工 表4施工工序序号设备名称单台功率KW数量总功率KW使用部位隧道挖掘设备1盾构机1800KVA11800KVA区间施工盾构施工配套设施2电焊机18472机修房3切割机3264砂浆搅拌机22122砂浆搅拌站5摆线针轮减速电机221226砂浆输送泵221227水泥输送电机111118粉煤灰输送电机111119上料斗电机5.515.510水泵2.212.211膨润土搅拌电机414膨润土搅拌站12膨润土输送泵3313313充电机3039014镝灯照明361815水泵18472井口排污16电焊机18236隧道17日光灯0.04（220V）2409.6(220V)隧道18主钩电机132113245T龙门吊19副钩电机3713720大车运行7.543021小车运行5.521122配套设施1211223主钩电机18.523716T龙门吊24副钩电机7.517.525大车运行5.521126小车运行2.224.427通风机55155隧道通风办公生活设施28南锣工区8018029项目部9019030总功率941.6KW除盾构机设备外 三、负荷计算及变压器验算1、主体维护开挖阶段： 此阶段包括钻孔桩施工、旋喷桩施工、降水施工、南锣生活区及项目，所以在计算负荷时需要分开计算，减少与实际施工时的用电误差。1.1钻孔桩施工负荷计算：1.1.1电焊机组：10台以下 Kx=0.45 COS=0.45 tag=1.98Pjs1.1.1=Kx×Pe=0.45×108=48.6 KWQjs1.1.1=Kx×Pe×tag=0.45×108×1.98=96.228 Kvar1.1.2小型机具组：10台以下 Kx=0.7 COS=0.68 tag=1.08切割机2台，弯曲机1台，套丝机4台，液压钳2台Pjs1.1.2= Kx×Pe=0.7×32=22.4 KWQjs1.1.2= Kx×Pe×tag=0.7×32×1.08=24.2 Kvar1.1.3泥浆泵组： 10台以下 Kx=0.7 COS=0.7 tag=1.02Pjs1.1.3= Kx×Pe=0.7×33=23.1 KWQjs1.1.3= Kx×Pe×tag=0.7×33×1.02=23.56 Kvar1.1.4照明组：Kx=1Pjs1.1.4=Pe=12钻孔桩施工总负荷为： Sjs1.1= Pjs2+Qjs2 = (48.6+22.4+23.1+12)2+(96.228+24.2+23.56)2 =178.86 KVA1.2旋喷桩施工负荷计算： 水泵电机组： 10台以上 Kx=0.65 COS=0.65 tag=1.17Pjsx= Kx×Pe=0.65×498=323.7 KWQjsx= Kx×Pe×tag=0.65×498×1.17=387.73 Kvar旋喷桩总负荷：Sjs1.2= Pjs2+Qjs2 =505.09 KVA1.3降水施工负荷计算：水泵组：10台以上 Kx=0.65 COS=0.65 tag=1.17Pjsj= Kx×Pe=0.65×495=321.75 KWQjsj= Kx×Pe×tag=0.65×495×1.17=376.45 Kvar降水施工总负荷： Sjs1.3= Pjs2+Qjs2 =495.21 KVA1.4生活区负荷： Kx=0.85 COS=0.8Sjs1.4= Kx×Pe÷COS=0.85×170÷0.8=180.625 KVA1.5主体维护开挖阶段总负荷为： Sjs1=Sjs1.1+Sjs1.2+Sjs1.3+Sjs1.4=178.86+505.09+376.45+180.625=1240.65 KVA2、主体施工阶段负荷计算：此阶段主要包括主体施工、降水和生活区三个用电施工范围。2.1主体施工负荷计算：2.1.1电焊机组：10台以下 Kx=0.45 COS=0.45 tag=1.98Pjs2.1.1=Kx×Pe=0.45×72=32.4 KWQjs2.1.1=Kx×Pe×tag=0.45×72×1.98=64.125 Kvar2.1.2小型机具组：10台以上 Kx=0.6 COS=0.65 tag=1.17切割机24台，弯曲机2台，套丝机6台，调直机2台，搅拌机1台，电锯3台，手持切割机4台，磨光机4台，手电钻5台，振捣器15台。单相设备功率换算成三相功率：Peo=Ped÷3=11.6÷3=3.87 KW （按三相平衡考虑）Pjs2.1.2= Kx×Pe=0.6×95.37=57.222 KWQjs2.1.2= Kx×Pe×tag=0.6×95.37×1.17=69.95 Kvar2.1.3空压机组：10台以下 Kx=0.7 COS=0.7 tag=1.02Pjs2.1.3= Kx×Pe=0.7×75=52.5 KWQjs2.1.3= Kx×Pe×tag=0.7×75×1.02=53.55 Kvar2.1.4 龙门吊（16吨）: 10台以下 Kx=0.7 COS=0.7 tag=1.02Pjs2.1.4= Kx×Pe=0.7×59.9=41.93 KWQjs2.1.4= Kx×Pe×tag=0.7×59.9×1.02=42.77 Kvar2.1.5照明组：Kx=1Pjs2.1.5=Pe=36 KW主体施工总负荷：Sjs2.1= Pjs2+Qjs2 =（32.4+57.222+52.5+41.9+36）2+（64.125+69.95+53.55+42.77）2 =248.86 KVA2.2降水施工负荷计算：水泵组：10台以上 Kx=0.65 COS=0.65 tag=1.17Pjsj= Kx×Pe=0.65×495=321.75 KWQjsj= Kx×Pe×tag=0.65×495×1.17=376.45 Kvar降水施工总负荷：Sjs2.2= Pjs2+Qjs2 =495.21 KVA2.3生活区负荷： Kx=0.85 COS=0.8Sjs2.3= Kx×Pe÷COS=0.85×170÷0.8=180.625 KVA2.4主体施工阶段总负荷：Sjs2=Sjs2.1+Sjs2.2+Sjs1.3=248.86+495.21+180.625=924.695 KVA3、盾构区间用电负荷（由于盾构机是高压供电，在此不做计算）：3.1盾构施工配套设备：3.1.1电焊机组：10台以下 Kx=0.45 COS=0.45 tag=1.98Pjs3.1.1=Kx×Pe=0.45×108=48.6 KWQjs3.1.1=Kx×Pe×tag=0.45×108×1.98=96.228 Kvar3.1.2小型机具组：10台以上 Kx=0.6 COS=0.65 tag=1.17切割机2台，搅拌机1台，膨润土搅拌机1台，日光灯240盏。单相设备功率换算成三相功率：Peo=Ped÷3=0.04×240÷3=3.2 KW （按三相平衡考虑）Pjs3.1.2= Kx×Pe=0.6×（6+22+4+3.2）=21.12 KWQjs3.1.2= Kx×Pe×tag=0.6×35.2×1.17=24.71 Kvar3.1.3输送泵、泥浆泵组：10台以上 Kx=0.65 COS=0.65 tag=1.17砂浆输送泵1台，水泥输送电机1台，粉煤灰输送电机1台，上料斗电机1台，膨润土输送泵1台，水泵4台Pjs3.1.3= Kx×Pe=0.65×156.7=101.855 KWQjs3.1.3= Kx×Pe×tag=0.65×156.7×1.17=119.17 Kvar3.1.4龙门吊组： Kx=0.2 COS=0.65 tag=1.17Pjs3.1.4= Kx×Pe=0.2×281.9=56.38 KWQjs3.1.4= Kx×Pe×tag=0.7×59.9×1.17=65.96 Kvar3.1.5送风机： Kx=1 COS=0.75Sjs3.1.5=Pe×Kx÷COS=55÷0.75=73.33 KVA盾构区间附属设备总容量为:Sjs2.1= Pjs2+Qjs2 + Sjs3.1.5=（48.6+21.12+101.855+56.38）2+（96.23+24.71+119.17+65.96）2 + 73.33=381.63 KVA3.2生活区负荷： Kx=0.85 COS=0.8Sjs3.2= Kx×Pe÷COS=0.85×170÷0.8=180.625 KVA3.3盾构施工总容量：Sjs3=Sjs3.1+Sjs3.2=381.63+180.625=562.255 KVA4、计算负荷与业主提供变压器进行校验：通过以上三个施工阶段负荷计算，可得出Sjs1Sjs2Sjs3,维护开挖阶段用电量最大，最大负荷容量为：1240.65 KVAST1.05Sjs1提供2台800KVA的箱变满足施工要求！四、用电设备的分配和布置1、用电设备的分配 1.1维护开挖阶段负荷分配1号变压器所带负荷 表5序号类别容量KVA总容量KVA变压器设计容量KVA1办公生活区180.625689.7158002旋喷施工509.09 2号变压器所带负荷表6序号类别容量KVA总容量KVA变压器设计容量KVA1降水施工495.21674.078002钻孔桩施工178.86由表5和表6可以看出，2台变压器所带负荷相对比较接近，并且都在变压器设计容量安全载容量要求以下。1.2主体结构施工阶段：1号变压器所带负荷 表7序号类别容量KVA总容量KVA变压器设计容量KVA1主体施工248.86429.4858002生活区180.6252号变压器所带负荷表8序号类别容量KVA总容量KVA变压器设计容量KVA1降水施工495.21495.21800 2台变压器负荷均衡没有超出变压器设计容量。1.3盾构施工阶段：1号变压器所带负荷 表9序号类别容量KVA总容量KVA变压器设计容量KVA1生活区180.625180.6258002号变压器所带负荷表10序号类别容量KVA总容量KVA变压器设计容量KVA1盾构施工495.21495.218002用电设备的总体布置2.1维护开挖阶段：1号变压器的2个225A接口分别接南锣工区和项目部的办公生活区。2个400A和630A的接口分别接3台选喷钻机。2号变压器接400A接口供钻孔桩施工用电，降水施工使用一个400A接口和一个630A接口供电。2.2主体施工阶段：1号变压器接生活区的接口不变，主体施工时一个400A接口接入地面加工厂及其他地面设施，一个630A供基坑内主体结构施工和龙门吊用电。2号变压器，降水施工使用一个400A接口和一个630A接口供电。2.3盾构施工：1号变压器接生活区不变。2号变压器：分别使用一个400A和630A接口供地面附属设备。3、线路敷设整体布局：3.1维护开挖阶段：1号变压器：干线L1:变压器225接口引出到项目部生活区配电箱干线L2:变压器225接口引出到南锣工区生活区配电箱干线L3:变压器400A接口引出到旋喷桩施工设备。干线L4:变压器400A接口引出到旋喷桩施工设备。干线L5:变压器400A接口引出到旋喷桩施工设备。2号变压器：干线L6:变压器400接口引出到钻孔桩设备干线L7:变压器400接口引出到基坑北侧降水井区。干线L8:变压器630A接口引出到基坑南侧降水井区。3.2主体施工阶段：干线L1:变压器225接口引出到项目部生活区配电箱干线L2:变压器225接口引出到南锣工区生活区配电箱干线L3:变压器400A接口引出到主体施工地面用电设备。干线L4:变压器630A接口引出到主体结构施工设备。2号变压器：干线L5:变压器400接口引出到基坑北侧降水井区。干线L6:变压器630A接口引出到基坑南侧降水井区。3.3盾构施工阶段：1号变压器：干线L1:变压器225接口引出到项目部生活区配电箱干线L2:变压器225接口引出到南锣工区生活区配电箱2号变压器：干线L3:变压器400接口引出到地面附属设施。干线L4:变压器630A接口引出到地面附属设施。高压总配：由容量1800KVA接口引出直接到盾构机。五、导线选择：1、维护开挖阶段：1.1干线L1（项目部生活区）：Kx=0.85 COS=0.8IjsL1=Sjs/ 3 ×Ue =Kx×Pe÷COS/1.732×0.38=129 A查表可得：129 A180 A（70mm2电缆35时安全载流量）选用3×70mm2+2×35mm2 的橡套电缆可以满足要求。变压器距离项目部生活区配电箱约35米，不需要按电压降公式校验。1.1.1支线：项目部生活区为3层板房包括厨房可分为4部分支线等效计算。IjsL1-1=IjsL1÷4=129÷4=32.25 A查表可得：32.25A69 A（16mm2电缆35时安全载流量）选用3×16mm2+2×10mm2 的橡套电缆可以满足要求。1.2干线L2（工区生活区）：Kx=0.85 COS=0.8IjsL2=Sjs/ 3 ×Ue =Kx×Pe÷COS/1.732×0.38=145 A查表可得：145 A180 A（70mm2电缆35时安全载流量）选用3×70mm2+2×35mm2 的橡套电缆可以满足要求。变压器距离工区生活区配电箱约75米，不需要按电压降公式校验。1.2.1支线：项目部生活区为3层板房包括厨房可分为4部分支线等效计算。IjsL2-1=IjsL1÷4=145÷4=36.25 A查表可得：36.25A69 A（16mm2电缆35时安全载流量）选用3×16mm2+2×10mm2 的橡套电缆可以满足要求1.3干线L3下挂负荷线路导线选择1.3.1干线L3 (旋喷桩施工设备)：由负荷计算得出结果可知：Sjs=505.09 KVA (3台)IjsL3=Sjs/3×Ue× 3 =255.8 A查表可得：255.8 A298 A（150mm2电缆35时安全载流量）选用3×150mm2+2×70mm2 的橡套电缆可以满足要求变压器距离旋喷桩施工设备约130米，进行电压降负荷校验：M是电缆长度与容量的乘积， C是计算系数76.5，A为导线截面积Ujs%=M/CA=168.36×130/76.5×150=1.9%Ujs%U%=5%满足电压降要求，可以使用。1.3.2支线L3-1(一级箱到二级箱)包含设备：液压注浆泵1台（90KW）,水泵1台（1.5KW）Kx=0.7 COS=0.7IjsL3-1= Kx×Pe÷COS/ 3×Ue=139 A查表可得：139 A180 A（70mm2电缆35时安全载流量）选用3×70mm2+1×35mm2 的橡套电缆可以满足要求线路长度约5米，不需要进行电压降校验。分线：L3-1-1（液压注浆泵）可根据以上支线L3-1计算可知液压注浆泵负荷相对较大，水泵负荷可以不计；与支线L3-1负荷比较接近，分线L3-1-1的导线可以同上选择：3×70mm2+1×35mm2 的橡套电缆可以满足要求。1.3.3支线L3-2（一级箱到二级箱）包含设备：钻机1台（34.5KW），空压机一台（37KW），搅拌电机一台（1.5KW），抽浆泵1台（1.5KW）。Kx=0.7 COS=0.7IjsL3-1= Kx×Pe÷COS/ 3×Ue=113 A查表可得：113 A141A（50mm2电缆35时安全载流量）选用3×50mm2+2×25mm2 的橡套电缆可以满足要求线路长度约5米，不需要进行电压降校验。分线L3-2-1（空压机37KW）Kx=0.7 COS=0.7IjsL3-1= Kx×Pe÷COS/ 3×Ue=56 A查表可得：56 A69A（16mm2电缆35时安全载流量）选用3×16mm2+1×10mm2 的橡套电缆可以满足要求分线L3-2-2（钻机34.5KW）与空压机负荷接近，选用3×16mm2+1×10mm2 的橡套电缆可以满足要求1.4干线L4（旋喷设备）1.5干线L5 (旋喷设备)干线L4和干线L5与干线L3所带负荷一样，选线同干线L3。2号变压器：1.6干线L6下挂设备导线选择（钻孔桩设备）1.6.1干线L6由负荷计算得出结果可知：Sjs=178.86 KVA IjsL3 =Sjs/×Ue× 3 =272 A查表可得：272 A298 A（150mm2电缆35时安全载流量）选用3×150mm2+2×70mm2 的橡套电缆可以满足要求。线路长度约80米，不需要进行电压降校验。1.6.2支线L6-1,电焊机6台（108KW），镝灯2盏（6KW）由主体维护开挖阶段的负荷计算可知：电焊机的容量为：Sjs1= Pjs2+Qjs2 = 48.62+96.2282 =107 KVA镝灯容量：COS=1Sjs2=Pe÷COS=6IjsL6-1= Sjs/×Ue× 3 =172 A查表可得：172 A220 A（95mm2电缆35时安全载流量）选用3×95mm2+2×50mm2 的橡套电缆可以满足要求。线路长度约为5米，不需要进行电压降校验。1.6.3支线L6-2，切割机2台（6KW），弯曲机1台（3KW），套丝机4台（12KW），镝灯2盏（6KW） Kx=0.7 COS=0.68IjsL6-2= Kx×Pe÷COS/ 3×Ue=42 A查表可得：42 A69A（16mm2电缆35时安全载流量） 考虑施工现场实际因素，电缆需要留出一定余量的负荷。选用3×25mm2+2×16mm2 的橡套电缆可以满足要求1.6.4支线L6-3, 泥浆泵6台（33KW），液压钳2台（6KW）镝灯2盏（6KW）Kx=0.7 COS=0.7IjsL6-3= Kx×Pe÷COS/ 3×Ue=68 A查表可得：68 A93A（25mm2电缆35时安全载流量）选用3×25mm2+2×16mm2 的橡套电缆可以满足要求1.7干线L7（基坑北侧降水）1.7.1干线L7 降水水泵45台，共计247.5 KW。由降水设备负荷计算可知：Sjs=495.21 KVA Kx=0.6IjsL7=KxSjs÷2/ 3×Ue=214 A查表可得：214 A258A（120mm2电缆35时安全载流量）选用3×120mm2+2×70mm2 的橡套电缆可以满足要求,线路长度约120米，需要进行电压降校验：M是电缆长度与容量的乘积， C是计算系数76.5，A为导线截面积Ujs%=M/CA=495.21÷2×120/76.5×120=3.2%Ujs%U%=5%满足电压降要求，可以使用1.7.2支线L7-1 降水水泵15台（52.5KW）1.7.3支线L7-2 降水水泵15台（52.5KW）1.7.4支线L7-3 降水水泵15台（52.5KWIjsL7-1=IjsL7-2=IjsL7-3=IjsL7÷3=72 A查表可得：72 A113A（35mm2电缆35时安全载流量）选用3×35mm2+2×16mm2 的橡套电缆可以满足要求,最长的一路支线约为200米（变压器到二级配电箱），需进行压降校验M是电缆长度与容量的乘积， C是计算系数76.5，A为导线截面积Ujs%=M/CA=52.5×200/76.5×35=3.9%Ujs%U%=5%满足电压降要求，可以使用1.7.5分线L7-1-1（由二级箱到开关箱，降水开关箱内置5路分别控制5台水泵）降水水泵5台（27.5KW）有二级箱到每一个开关箱都是供5台水泵，所以在此可以只计算一路分线即可。IjsL7-1-1=IjsL7-1÷3=72÷3=24 A查表可得：24 A52 A（16mm2电缆35时安全载流量）选用3×16mm2+1×10mm2 的橡套电缆可以满足要求。1.8干线L8（基坑南侧降水）1.7.1干线L7 降水水泵45台，共计247.5 KW。由降水设备负荷计算可知：Sjs=495.21 KVA Kx=0.6IjsL7=KxSjs÷2/ 3×Ue=214 A查表可得：214 A258A（120mm2电缆35时安全载流量）选用3×120mm2+2×70mm2 的橡套电缆可以满足要求,线路长度约200米，需要进行电压降校验：M是电缆长度与容量的乘积， C是计算系数76.5，A为导线截面积Ujs%=M/CA=495.21÷2×200/76.5×120=5.4%Ujs%U%=5%不满足电压降要求，电缆升级到150mm2进行计算：Ujs%=M/CA=495.21÷2×200/76.5×200=4.3%Ujs%U%=5%满足电压降要求，选用3×150mm2+2×70mm2 的橡套电缆可以满足要求1.8.2支线L8-1 降水水泵15台（52.5KW）1.8.3支线L8-2 降水水泵15台（52.5KW）1.8.4支线L8-3 降水水泵15台（52.5KWIjsL7-1=IjsL7-2=IjsL7-3=IjsL7÷3=72 A查表可得：72 A113A（35mm2电缆35时安全载流量）选用3×35mm2+2×16mm2 的橡套电缆可以满足要求,最长的一路支线约为250米（变压器到二级配电箱），需进行压降校验M是电缆长度与容量的乘积， C是计算系数76.5，A为导线截面积Ujs%=M/CA=52.5×250/76.5×35=4.89%Ujs%U%=5%计算压降与线路允许的压降百分比接近，需要升级选用50的电缆。Ujs%=M/CA=52.5×250/76.5×50=3.4%Ujs%U%=5%选用3×50mm2+2×25mm2 的橡套电缆可以满足要求。2、主体施工阶段： 1号变压器：2.1干线L1（项目部）2.2干线L2（工区板房）项目部和生活区的负荷及地理位置没有变化，施工阶段变换时没有影响。同上阶段一样，在此不在列公式计算。2.3干线L3 （主体施工地面用电设备）切割机3台（12KW），弯曲机2台（6KW），套丝机6台（18KW），调直机2台（6KW），滚筒搅拌机1台（7.5KW），空压机1台（75KW），镝灯照明4盏（12KW）10台以上：Kx=0.6 COS=0.65IjsL3 = Kx×Pe÷COS/ 3×Ue=191 A查表可得：191 A221 A（95mm2电缆35时安全载流量）选用3×95mm2+2×50mm2 的橡套电缆可以满足要求干线长度约为80米，不需要进行电压降校验。2.3.1支线L3-1 一级箱到二级箱切割机1台（3KW），弯曲机1台（3KW），套丝机2台（6KW），调直机1台（3KW），镝灯一盏（3KW）10台以下：Kx=0.7 COS=0.7Ijs
