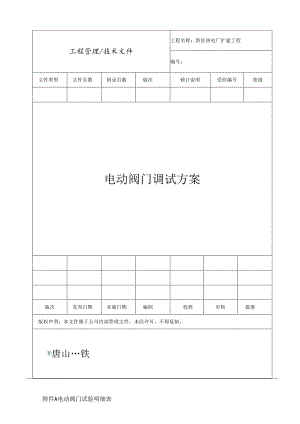

工程管理/技术文件工程名称：新区热电厂扩建工程编号：文件类型文件页数附录页数版次修订说明受控编号密级电动阀门调试方案版次发布日期实施日期编制校核审核批准版权声明：本文件属于公司内部管理文件，未经许可，不得复制。®唐山铁1工程概况（2）2编制目的和范围（2）3编制依据（2）4先决条件（2）5电动阀门试验程序（2）6质量保证措施（3）7平安保证措施（4）附件A电动阀门试验明细表附件B电气施工重要危险源清单1、工程概况电动阀门试验，包括烟风系统、给排水系统、上料系统等区域内的电动阀门试验。2、编制目的和范围贯彻和执行有关国家和厂家相应规定,对本工程投运前的电动阀门进行电气试验.3、编制依据3. 1GB501502006电气装置安装工程电气设备交接试验标准3.2GB50093-2002自动化工仪表工程施工及验收标准3. 4GB50131-2007自动化仪表工程施工质量验收标准3.5化学工业第二设计院及化学工业部第六设计院（华陆工程科技有限责任公司）提供的图纸资料及相关文件3. 6设计变更文件及工程技术有关的文件4、先决条件3.1 土建根底工程均已施工完毕；4. 2机泵机械局部应安装完毕并检验合格；4. 3检查处理各专业尾项，并符合要求；4.4电动阀制造厂家出厂随机技术文件和出厂试验报告4. 6试验设备50OV兆欧表，数字式万用表，刻度尺，秒表，相序表，验电笔，螺丝旋具，扳手5、电动阀门试验程序5.1调试前的准备5.2一般性检查5.3绝缘电阻测量5.1调试前的准备5.4电动阀门调整5.5通电试验5.6调试后的工作调试前，结合厂家的说明书和施工图，弄清原理。调试人员应熟悉本程序。现场应符合调试的要求，调试用电具备。5. 2电动阀的一般性检查电动阀外观应无碰漆，无明显损伤。5. 2.2对电动阀作初步检查前，必须确认阀门不带电。5. 2.3电动阀各限位开关动作应灵活、可靠。执行机构的机械传动应灵活，无松动和卡涩现象。5. 3绝缘电阻测量用500V的摇表检查电机绕组的绝缘电阻应符合标准要求。5.4 电动阀门调整5. 4.1力矩控制器的调整力矩控制器在整机出厂前已整定好，一般不需要调整。假设需改变力矩整定值，可参考说明书上的曲线，查找对应刻度值进行调整。6. 4.2行程控制器的调整7. 4.2.1阀门全关位置的调整8. 4.2.2阀门全开位置的调整5.5 通电试验5.5.1用手动将阀门开到中间位置，接通电源，按下控制柜的“开”按钮检查以下事项：.1按“开”按钮，观察行程控制器的动作情况，确认阀门向“开向”运行。.2电动停止后，检查阀门是否处于全开状态。如果动作方向错误,把电源的两相交换并重新试验。5.5.2用手动将阀门开到中间位置，接通电源，按下控制柜的“关”按钮检查以下事项：.1按“关”按钮，观察行程控制器的动作情况，确认阀门向“关向”运行。.2电动停止后，检查阀门是否关严或关的过紧。5.5.3电动阀门应运行正常、接点动作可靠、指示灯应能正确显示阀门的运行状态。5.5.4测量全开一全关、全关一全开的行程时间。5.6调试后的工作5.6.1检查调试工程是否齐全、正确；5.6.2对不符合要求局部进行处理。6、质量保证措施6.1调试人员应熟悉国家有关施工标准，调试方案及时编写，经监理、业主认可后指导班组工作。6.2技术人员在调试工作开始前对班组进行认真交底，对一些常见质量问题、技术要点详细交待。6.3质检人员、技术人员深入现场，跟踪检查，发现问题立即解决。6. 4认真听取业主和监理的意见，对不合格的试验项重试。6.5需改变设计时必须请业主给予确认，否那么不准随意改动设计内容。6. 6对已调试好的电动阀门加强成品保护，防止损坏。7、平安保证措施7.1一般要求7. 1.1进入现场必须戴好平安帽，并系好帽带，需要登高处作业必须挂好平安带；7.1. 2不得从事与工作无关的事情，严禁乱动他人操作的机械设备；7. 1.3行走应注意周围环境及机具车辆，严禁从高处向下抛掷工具、材料等物品；7. 1.4禁止烟火的地方严禁吸烟，工作时不得打闹，严禁酒后上岗；7. 1.5冬、雨季施工要执行相应的冬、雨季施工措施，雷雨天气应停止高压试验。7.2电气试验人员必须持证上岗，操作证在有效期内。进入施工现场必须严格遵守公司及施工现场有关平安规定。7. 3试验人员应充分了解被试设备和所用试验设备、仪器、仪表的性能，严禁使用有缺陷及有可能危及人身平安的试验设备。7. 4使用高压设备时，外壳必须接地，接地线必须是截面不小于4m/的多股软铜线。接地必须良好可靠，不得接在非正式接地体上。7. 5被试设备金属外壳应可靠接地，加压引线应牢固，并应尽量短。7.6试验中假设发现异常情况，应立即断开电源，并经放电接地前方可进行检查。附录A电动阀门试验明细表序号设备名称位号数量单位所在区域备注动力二厂2016年4月23日附件B:电气工程施工就要危险源清单电气工程施工重要危险源清单YANGANG唐山燕山钢铁序号作业活动重要危险源可导致的事故控制措施1施工现场用电未到达三级配电、两级保护触电AsC、DsE2电力变压器的工作接地电阻大于4欧姆触电A、B、C、D、E3配电箱或漏电保护器未使用定点厂家的定点产品触电A、D、E4固定式设备未使用专用开关箱，未执行“一机、一闸、一漏、一箱”的规定机械伤害、触电A、B、C、D、E5不按规定定期检查、维修触电A、B、D、E6电线老化触电、火灾B、D、E7用金属丝代替熔丝设备事故A、B、C、D8脚手架平安网的搭拆使用无平安技术措施方案高处坠落、物体打击A、B、E9脚手架未经检验就使用高处坠落、物体打击、倒塌A、B、C、E10有（经审批）方案而未进行交底高处坠落、物体打击C、D11脚手架载荷超过设计规定载荷堆放不均匀物体打击B、C、D12未经允许随意撤除或改动脚手架、安装网高处坠落倒塌BnCD、E13高处作业高处作业不系平安带或未高挂低用高处坠落B、CxDxE14穿硬底鞋进行高处作业高处坠落B、CxD、E15施工现场防火在易燃易爆的施工现场或其它禁火区域动火未办动火手续及采取防火措施火灾A、B、C、D、EYANGANG唐山燕山钢铁电气工程施工重要危险源清单序号作业活动重要危险源可导致的事故控制措施16施工现场未合理配置、维护、保养消防器材火灾A、B、C、DsE17动火作业无动火证动火火灾、爆炸B、C、D、E18地面动火点与易燃易爆区无隔离措施火灾、爆炸C、D、E19动火作业周围未配备足够的灭火器材火灾、爆炸A、B、D、E20动火作业完毕后未清理现场，留剩余火种火灾、爆炸B、D、E21动火现场排风不畅通中毒、窒息A、D22接地装置安装砂轮机操作时火花飞溅，砂轮片破裂火灾、机械伤害A、B、D23挖土施工时未佩戴必要的劳动保护机械伤害A、B、D24施工人员未采取施焊保护，如佩戴防护面罩，保护手套等机械伤害A、B、D25配电柜安装砂轮机切割时飞溅人员受伤A、B、D26操作人员站位不正确掉入预留孔洞受伤B、C、D、E吊装就位时，盘、柜倾倒柜体损坏，人员被砸伤A、C、D、E就位时操作人员手指放在两盘接缝处手指被挤伤A、C、D硬母线制安用力不当母线材质受损、人员手部受伤A、B、C、D配线及接地安装时导线已受电人员触电A、B、C、DnE单体试验、回路调试及受电时违反操作程序元件损坏，人员触电A、B、C、DsE电缆桥架安装砂轮机切割时飞溅人员受伤A、B、D电气工程施工重要危险源清单分YANGANG唐山燕山钢铁序号作业活动重要危险源可导致的事故控制措施预留孔洞周围没有围栏人员掉入孔洞，造成人身伤害A、B、D、E蹬梯作业时，梯脚、凳脚没有防滑措施人员摔伤B、C、D、E蹬梯作业时，梯架没有防滑措施人员摔伤B、C、D、E电钻钻孔时违反操作规程人员手部受伤A、C、D、E桥架两端毛刺或卷边未进行处理人员手部受伤、电缆受损AsCD、E电缆安装电缆敷设时电缆盘倾倒人员手部受伤、电缆受损A、B、D高处作业的操作平台不符合平安规定人员坠落、摔伤B、C、D、E绝缘电阻测试时，人员触及被测电缆人员触电A、C、D照明安装砂轮机切割时飞溅人员受伤A、B、D高处作业的操作平台不符合平安规定人员坠落、摔伤B、C、D、E测绝缘时，违反操作规程人员触电A、C、D送电试灯时，违反操作规程照明器具损坏、人员受伤A、B、C、D、E设备单机试车现场混乱、道路不畅、照明不好机械伤害A、D、E试车人员配备不到位，分工不明确设备损伤、人员伤亡A、B、C、D、E试车顺序、方法错误设备损伤、人员伤亡A、B、C、D、E试车时设备部件检查不全设备损伤、人员伤亡A、B、C、D、E注：控制措施：A.管理方案；B.培训与教育；C.制定作业文件；D.加强现场监督管理；E.应急预案
