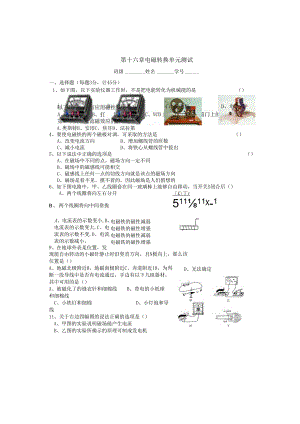

第十六章电磁转换单元测试班级姓名学号一、选择题（每题3分，计45分）1、如下图，以下实验仪器工作时，不是把电能转化为机械能的是（）A.奥斯特B、安培C、焦耳D、法拉第4、要使电磁铁的两个磁极对调，可采取的方法是（）A、改变电流方向B、增加螺线管的匝数C、减小电流D、将铁心从螺线管中拔出5、以下说法中正确的选项是（）A、在磁场中不同的点，磁场方向一定不同B、磁场中的磁感线可能相交C、磁感线上任何一点的切线方向就是该点的磁场方向D、磁场是看不见、摸不着的，因此磁场是人们假想的6、如下图电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后（）A、两个线圈将向左右分开£丁rb、两个线圈将向中间靠拢51111-1C、两个线圈都静止不动sD、两个线圈先向左右分开，后向中间靠拢一"一7、在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光.上述实验现象说明了（）A、磁能生电B、磁场对电流有力的作用C、电流的磁效应D、电流的热效应8、如下图，当滑动变阻器的滑片P向右移动时，以下说法中正确的选项是（）电磁铁的磁性减弱电磁铁的磁性增强电磁铁的磁性减弱电磁铁的磁性增强A、电流表的示数变小,B、电流表的示数变大,C、电流表的示数不变,D、电流表的示数减小，9、在地球外表某位置，发现能自由转动的小磁针静止时沿竖直方向，且N极向上，那么该位置是（）D、无法确定A、地磁北极附近B、地磁南极附近C、赤道附近10、为判断一段导线中是否有电流通过，手边有以下几组器材，其中可用的是（）A、被磁化了的缝衣针和细棉线B、带电的小纸球和细棉线C、小铁钉和细棉D、小灯泡和导线11、关于右边四幅图的说法正确的选项是（）A、甲图的实验说明磁场能产生电流B、乙图的实验所揭示的原理可制成发电机C、丙图是演示电磁感应现象的实验装置D、丁图中麦克风应用了磁场对电流的作用12、如以下图所示为“探究感应电流产生条件”的实验装置.回忆探究过程，以下说法正确的选项是（）A、让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大B、用匝数较多的线圈代替单根导线ab,且使线圈在磁场中静止，这时灵敏电流计指针偏转角度增大C、蹄形磁体固定不动.当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转D、蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转13、以下图中的“O”表示闭合回路中的一局部导体在磁场中的横截面，箭头表示导体的运动方向，以下四个图中，导体中不能产生感应电流是O14、如下图，线圈是由双股导线并绕成的，以下说法正确的选项是（）A、螺线管内磁场方向向左IIIB、螺线管内磁场方向向右,_1c、螺线管内磁场为单股导线绕制时的两倍“raD、螺线管内没有磁场J）JJJJ15、要想使一台直流电动机的转速增大一些，以下方法中不能到达目的的是（）A、增大线圈中的电流B、增加线圈的匝数C、将磁体的磁极对调一下D、增强原来的磁场二、填空题（每空1分，共23分）16、英国物理学家发现了现象，实现了“磁生电”的愿望，这一发现揭示了电和磁之间的联系，导致的创造使电能的大规模生产和利用成为可能17、直流电动机是利用在里受力转动的原理制成的.它把能转化为能.在直流电动机的工作过程中，起了关键的作用，它能使线圈刚刚转过平衡位置时就自动改变线圈中的电流的方向。18、实验说明，通电螺线管外部的磁场和的磁场一样，其外部磁感线的方向从极出来，回到极；改变电流方向，通电螺线管的两极将.19、小敏设计了如以下图所示的实验。在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离。将被探究的物体放入回形针与条形磁铁之间，-如果出现现象，说明该物质是能阻断磁场的。小敏想探究的问题是。20、上图为某中学生创造的验磁器，其制作方法是将小磁针穿过泡沫塑料，调整泡沫塑料的体积与位置使它们水平悬浮在水中。（1）小磁针和泡沫塑料悬浮水中时受到的浮力（选填“大于”、”等于,，或“小于”）它们所受的重力。（2）把该验磁器放入到磁场中，能指示（选填“仅水平方向”或“任意方向”）的磁场方向。21、如下图是用来描述某一磁体周围磁场的局部磁感线，由磁感线的夕檎点可比a点的磁场比b点的磁场（填“强”或“弱”二/置自由转动的小磁针，那么小磁针静止时，其N极指向一"jzJr9TT）22、如下图是一种“闯红灯违规证据模拟器”的工作原理图，光控股接收到红光时会自动闭合，压敏电阻假设同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变（选填“强”或“弱”），当电流变化到一定值时，衔铁与触点（选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆.23、电磁铁和永久磁铁相比，优点是：它的磁性有无可以由来控制，它的磁性强弱可以由_来控制，它的南北极可以由来控制。三、作图题和简答题（共32分）24、（4分）一个学生在绕制电磁铁线圈时，用短导线绕了两个线圈，绕向如图甲所示，通电后为了使电磁铁的磁性最强，请画出正确的连接方法.（图甲（图乙1（图乙225、（4分）如乙图所示，图1中导体向上运动时，导体中产生的感应电流方向向里，2图中导体产生的感应电流方向也向里，标出图2中磁铁的N极和S极.26、（6分）（1）如以下图所示，一矩形线圈用细线吊起来，其中一边位于蹄形磁体中。闭合开关，线圈向右摆动，断开开关后，再次闭合，线圈再次向右摆动。该现象说明一蒋开关断开，把电源正、负极接线对调，闭合开关，线圈向左摆动，重做一遍实验仍如此，该现象说明（3）断开开关，将蹄形磁体N极和S极位置换一下，N极在下，S极在上，闭合开关，线圈向右摆动。与前面（2）中情况比照，说明27、（6分）如以下图所示，两磁铁的磁极相对放置，一通电线框放在它们的正中间，线框平面垂直于两磁铁的轴线.假设ad边受到磁场力的方向向上，cd边受到磁场力的方向垂直纸面向外.1、be边所受到的磁场力的方向,ab边所受到的磁场力的方向垂直纸面2、假设只将N极和S极互换位置，线框四边受力方向（选填“不变”或“改变”）28、（12分）小明根据所学的电学知识，想设计一个汽车超载自动报警电路.他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用一一压力传感器.压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重.某压力传感器输出电压与压力的关系如下表：小明利用该压力传感器和电阻箱0'（最大电阻999.9。）及局部其它器材设计了图甲所示的电路，闭合开关S,当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合.继电器线圈的电阻为25C,继电器电路的电源电压由传感器的输出电压少提供.(假设不受继电器电路影响)(1)根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；(2分)(2)当压力增加到一定程度时，电铃报警，说明汽车超载，那么图甲中电铃应接在(选填“A、B”或“C、D”)两端；(2分)小明希望压力大于或等于2.4X10N时，启动报警系统，那么电阻箱夕的电阻应调节到多大？(4分)(4)要使该装置报警，汽车的最小重力为多少？(4分)第十六章电磁转换CCAACBABAACCBDC16、法拉第电磁感应发电机17、通电线圈磁场电机械换向器18、条形磁铁NS互换19、回形针掉落什么物质可以阻断磁场20、等于任意方向21、弱Q22、强223、通断电电流的大小电流的方向24-25略26、(1)通电导体在磁场中要受到力的作用(2)通电导体在磁场中受到的力的方向和导体中电流方向有关(3)通电导体在磁场中受到的力的方向和磁感线方向有关27、向下向内改变28、(1)图略CDR'=75o(4)汽车的最小重力为6xl“N°
